소개
SkyMap Editor에서는 처리된 항공 지도를 검토하고 선택한 산출물을 SiteView에 게시할 수 있습니다. 결과 품질을 확인하고, Z 오프셋을 조정하고, 게시할 데이터 유형을 선택할 수 있습니다.
참고:
- SkyMap은 Unified license에서만 사용할 수 있습니다.
- 프로젝트에서 드론 데이터를 참조 도면, 360° 캡처, BIM과 정렬하려면 Geocoordinates가 활성화되어 있어야 합니다. 활성화 방법은 프로젝트에서 Geocoordinates 활성화 문서를 참고하세요.
- 게시된 지도를 확인하는 방법은 SiteView의 SkyMap 문서를 참고하세요.
SkyMap Editor 접근
참고: Project Admin 이상에게 제공됩니다.
- CupixWorks에서 Project Admin Center로 이동합니다.
-

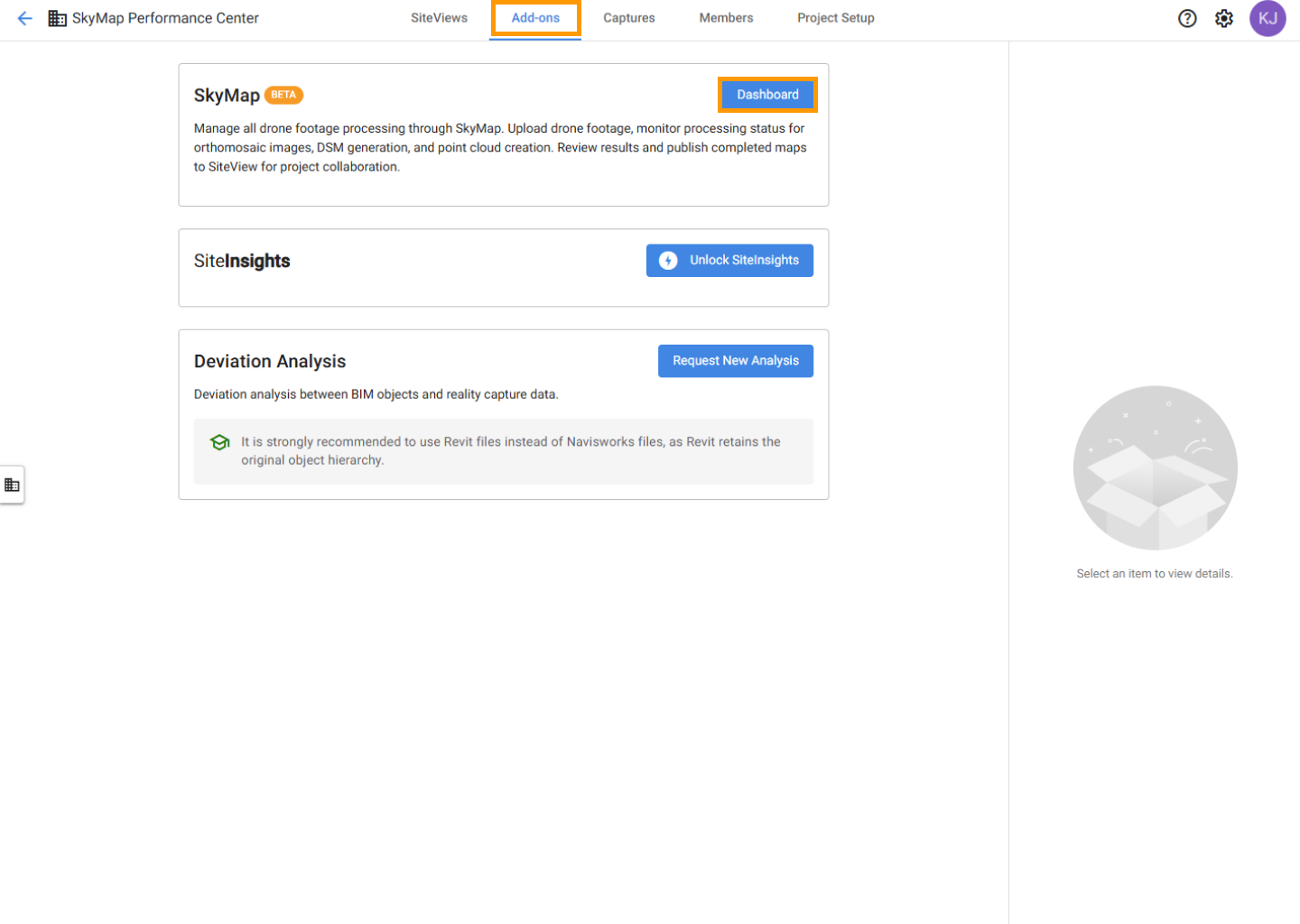

Add-Ons 탭을 열고 SkyMap 패널 옆의 Open을 클릭합니다.
-

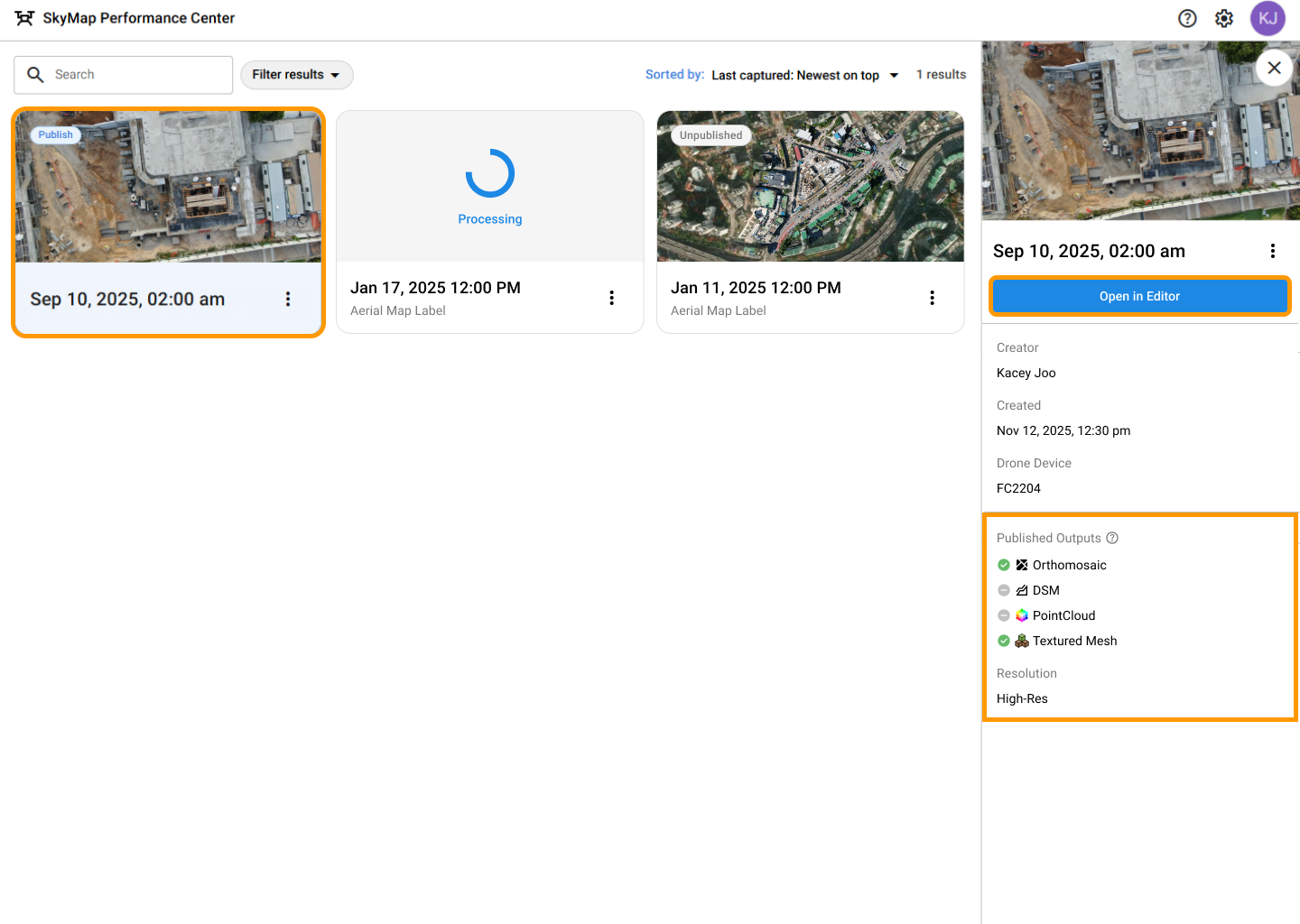

처리된 항공 지도를 선택하면 오른쪽 패널이 열립니다.
- Open in Editor를 클릭해 SkyMap Editor로 이동합니다.
-
어떤 산출물이 있는지와 어떤 산출물이 SiteView에 게시되었는지를 확인할 수 있습니다. 게시된 산출물에는 체크 아이콘이 표시되며, 패널에는 처리된 산출물 유형만 표시됩니다.
중요: 게시된 지도만 SiteView에서 사용할 수 있습니다. 게시할 산출물 유형 선택은 SkyMap Editor에서 할 수 있습니다.

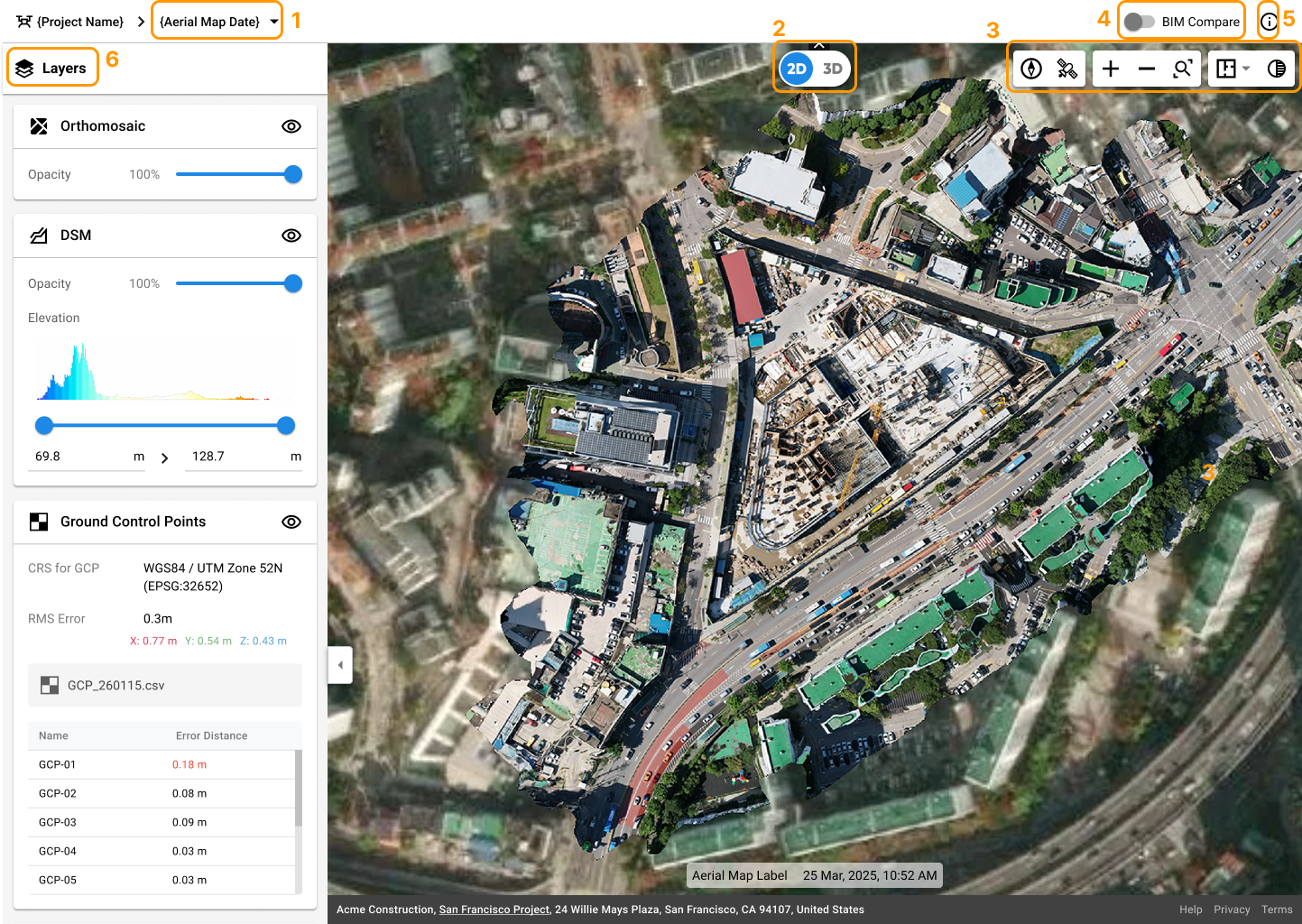

에디터 구성
에디터는 다음으로 구성됩니다:
- Aerial Map List - 항공 지도의 날짜를 선택합니다.
- 2D / 3D View Switch -처리된 항공 지도를 2D 또는 3D 모드로 표시합니다.
- Options - 2D와 3D를 위한 기본 표시 제어 기능입니다(보기 옵션, 확대/축소, 참조 도면 제어 등).
- BIM Compare - 처리 결과를 BIM과 비교합니다
- Processing Information - 결과 품질과 처리 입력값 등 항공 지도의 세부 정보를 검토하고 Orthomosaic 또는 DSM 파일을 내보냅니다.
- Layers - 데이터 표시 여부, GCP, 측정, Z 오프셋, SiteView 게시를 제어합니다.
-
Main Viewer – 처리된 항공 지도를 2D 또는 3D 모드로 표시합니다.
참고: 뷰어 상단에서 2D 보기 모드와 3D 보기 모드를 전환합니다.
- Options – 2D와 3D를 위한 기본 표시 제어 기능입니다(보기 옵션, 확대/축소, 참조 도면 제어 등).
- Layers (Left Panel) – 데이터 표시 여부, Z 오프셋, SiteView 게시를 제어합니다.
- Processing Information - 결과 품질과 처리 입력값 등 항공 지도의 세부 정보를 검토하고 Orthomosaic 또는 DSM 파일을 내보냅니다.
참고: 왼쪽 상단의 항공 지도 날짜를 클릭하면 지도를 전환할 수 있습니다.
Layers 메뉴

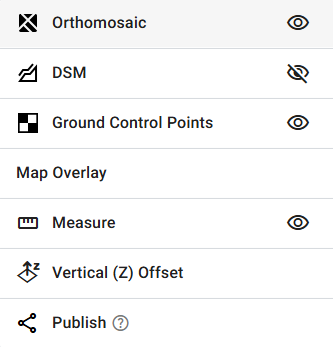

Layers(왼쪽 패널)에서는 데이터 표시 여부를 전환하고, Ground Control Points를 검토하고, 측정을 수행하고, Z 오프셋을 조정하고, 게시 옵션을 설정할 수 있습니다.
Visibility Control
-
사용 가능한 데이터 유형(Orthomosaic, DSM, Mesh, Point Cloud)의 표시 여부를 전환합니다.
참고: CupixConnect에서 처리한 데이터 유형만 사용할 수 있습니다. 선택한 항공 지도에 해당 데이터 유형이 포함되어 있지 않으면 해당 토글이 비활성화됩니다.
-
2D Mode:
- Orthomosaic – 불투명도를 조정합니다.
- DSM – 불투명도와 고도 표시를 조정합니다.
-
3D Mode:

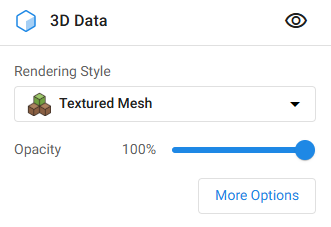

- Point Cloud / Mesh – 렌더링 스타일과 불투명도를 조정합니다.
-

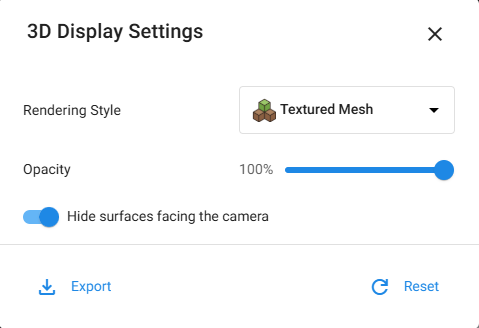

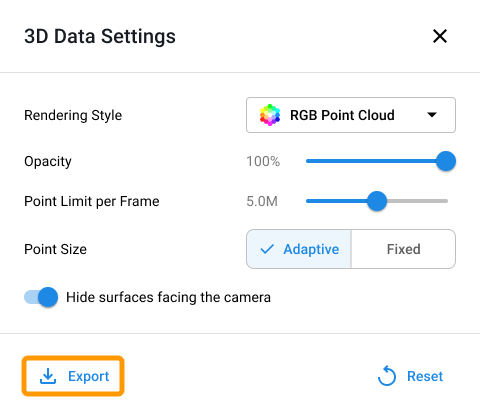

More Options를 클릭해 3D Data Settings를 엽니다: 렌더링 스타일과 성능 옵션을 설정하고 3D 항공 지도를 내보냅니다.
-
Ground Control Points (GCP)
CupixConnect에서 드론 사진을 업로드할 때 Ground Control Points(GCPs)를 제공했다면 Layers 패널에 Ground Control Points 섹션이 표시됩니다. 게시하기 전에 이 섹션에서 GCP 정확도를 확인하세요.
Ground Control Points 섹션에는 다음이 표시됩니다:
- Coordinate System — GCP에 사용된 좌표계입니다(예: WGS84 / UTM Zone 52N).
- Overall RMS Error — 모든 GCP에 대한 전체 제곱평균제곱근 오차로, 총합과 X, Y, Z 성분별 값으로 표시됩니다.
- GCP File — 업로드한 GCP 좌표 파일의 이름입니다.
- RMS Error Table — 모든 GCP의 이름과 개별 오차 값을 보여 주는 목록입니다.
참고: GCP를 사용하는 경우 RMS Error는 제공된 GCP 좌표를 기준으로 한 항공 지도의 절대 지오레퍼런싱 정확도를 나타냅니다. GCP를 사용하지 않으면 RMS Error는 상대적인 이미지 정합 정확도만 나타냅니다.
개별 GCP의 세부 정보를 검토합니다.

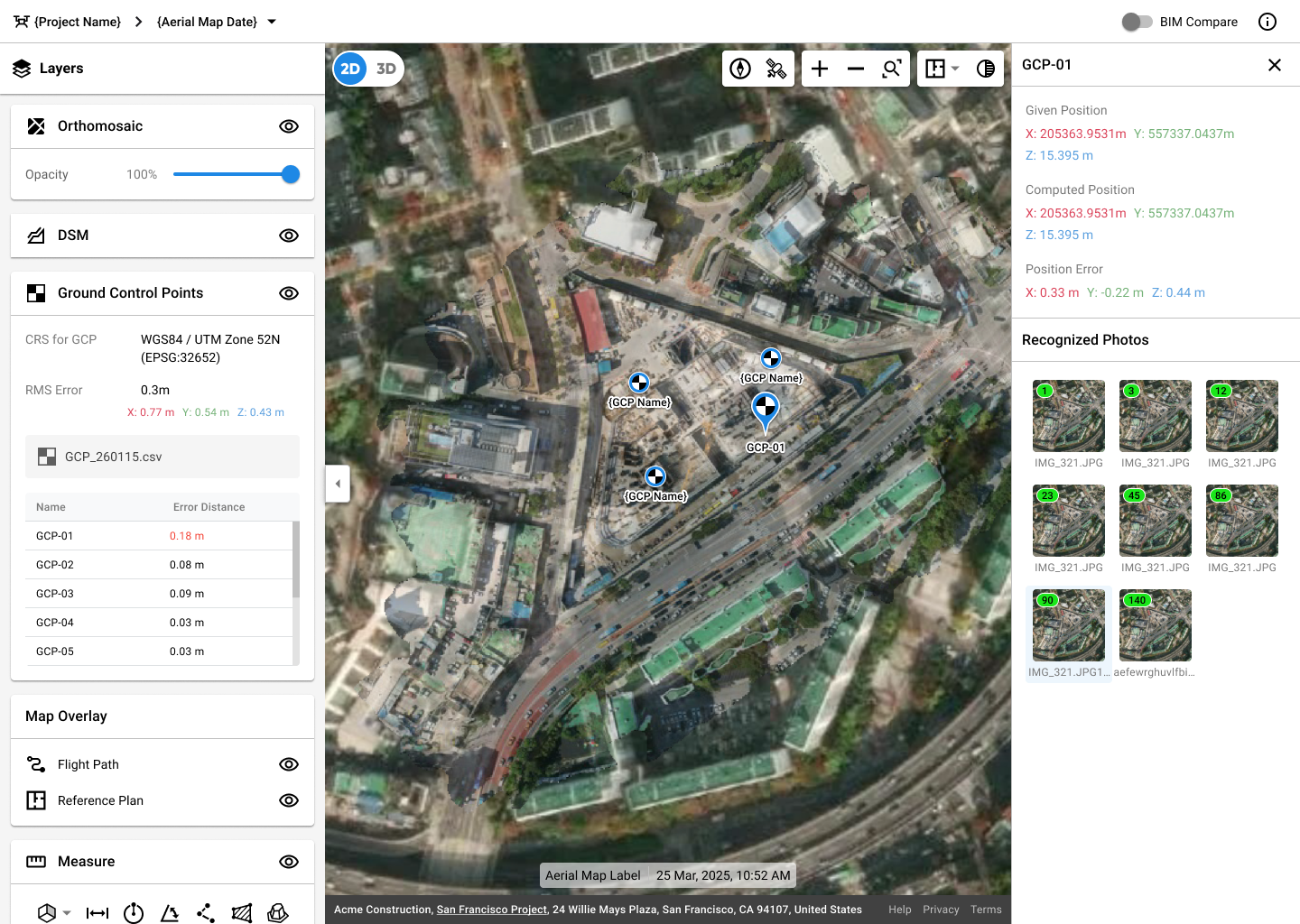

오차 표나 지도에서 GCP를 클릭하면 세부 정보 패널이 열립니다. 세부 정보 패널에는 다음이 표시됩니다:
- Initial Position — 업로드한 원본 GCP 좌표입니다(X, Y, Z).
- Computed Position — 처리 알고리즘이 계산한 GCP 위치입니다(X, Y, Z).
- Error from GCP Initial Position — 초기 위치와 계산된 위치의 차이입니다(X, Y, Z).
- Matched Images — GCP가 자동으로 검출된 드론 이미지의 썸네일입니다. 매칭된 이미지 수는 헤더에 표시됩니다(예: “Matched Images (10)”).
Map Overlay
- Map Overlay: Flight Path와 Reference Plan의 표시 여부를 전환합니다.

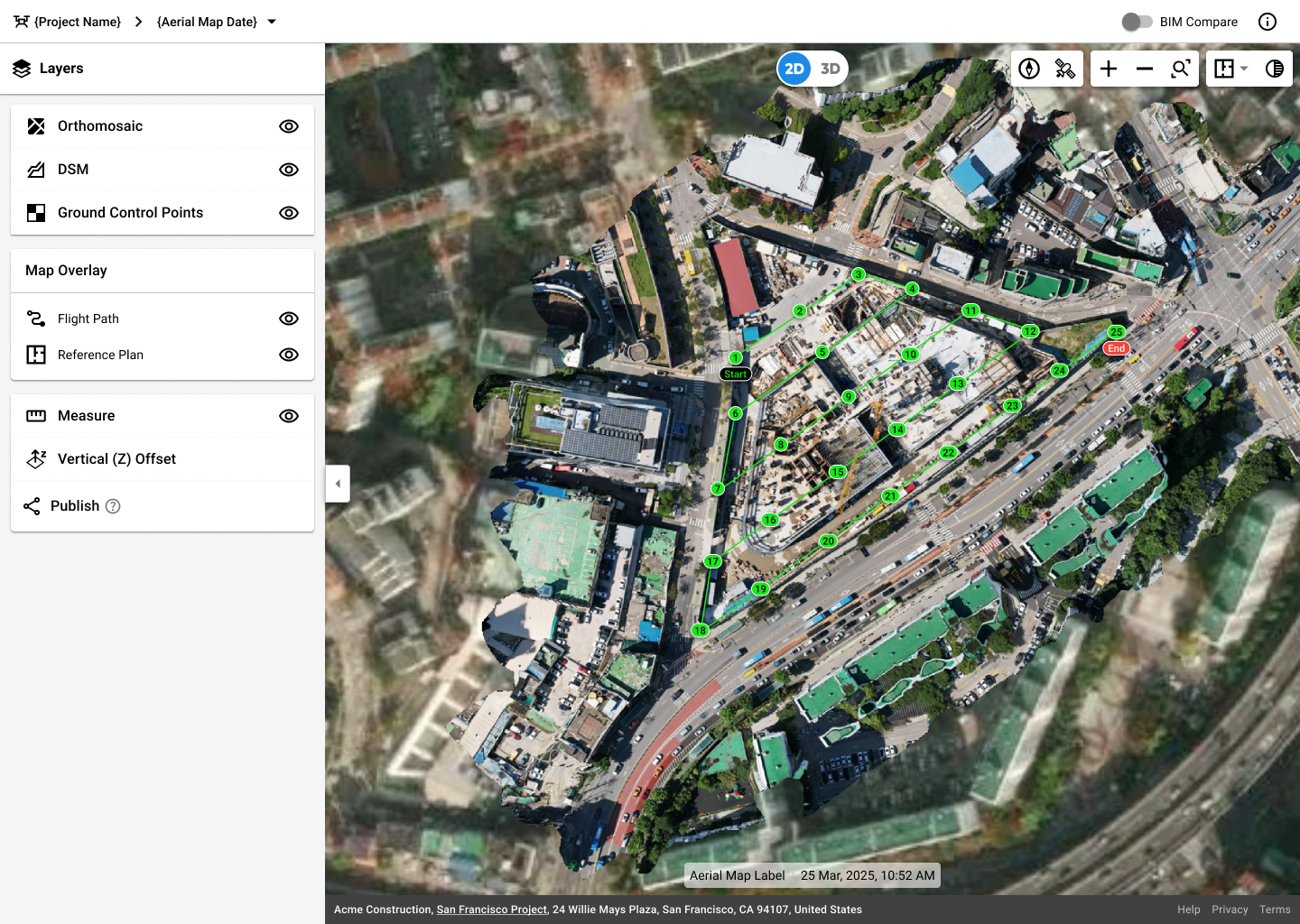

- 2D 모드에서는 Flight Path가 지도 위에 카메라 위치 마커를 표시합니다. 마커를 클릭하면 오른쪽 사이드바에서 이미지 정보를 확인할 수 있습니다.
-

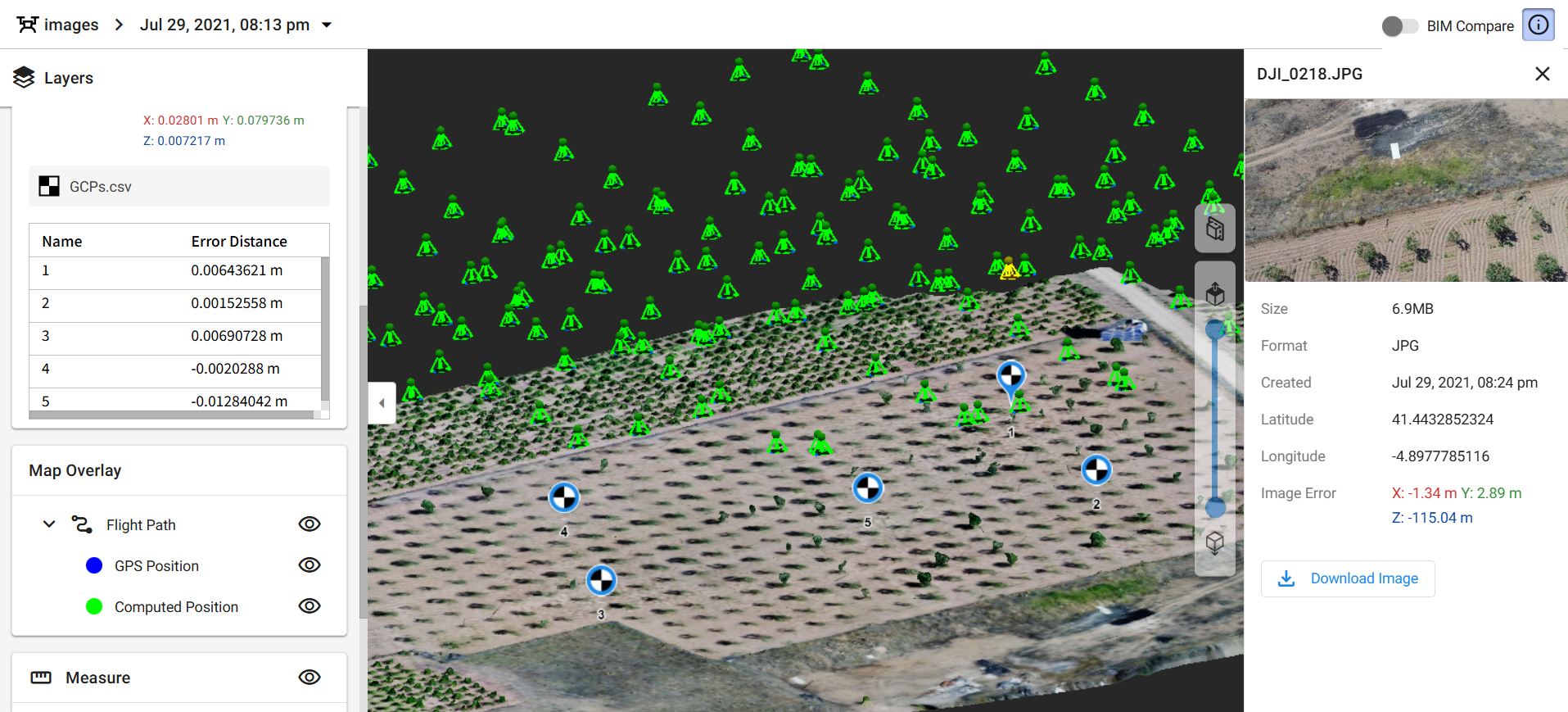

3D 모드에서는 Flight Path가 3D 공간의 카메라 위치를 잇는 선으로 표시되어 드론의 이동 궤적을 공간적으로 보여 줍니다.
- 파란색 점은 이미지의 GPS 위치를 나타냅니다
- 초록색 점은 이미지의 계산된 위치를 나타냅니다
참고: 3D Flight Path 시각화는 이 기능이 출시된 이후에 처리된 항공 지도에서 사용할 수 있습니다. 3D Flight Path 기능이 제공되기 전에 처리된 항공 지도에서는 2D 비행 경로만 표시됩니다.

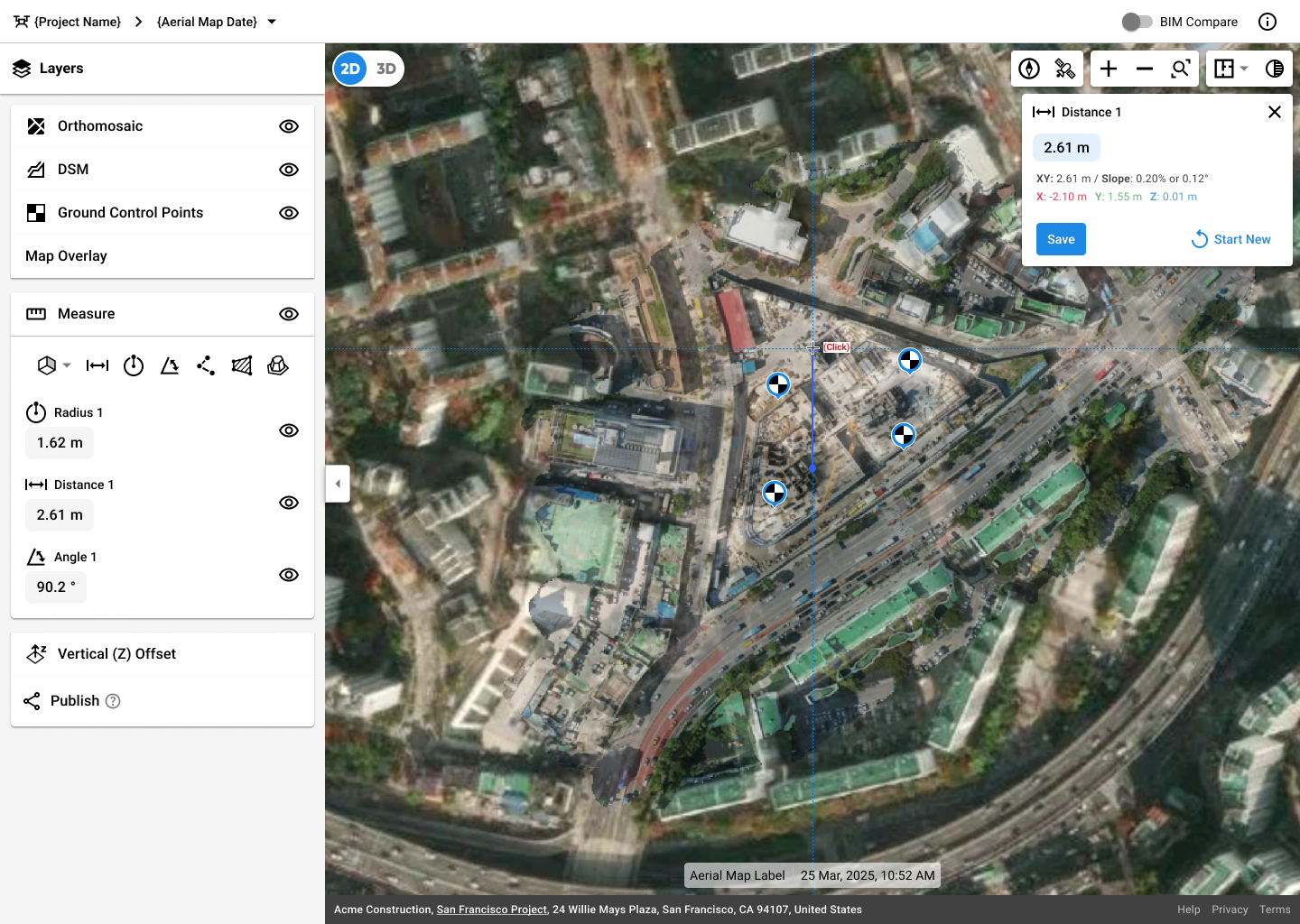

측정
Layers 패널의 Measure 섹션은 SkyMap Editor에서 바로 사용할 수 있는 측정 도구를 제공합니다. 이를 통해 SiteView에 게시하기 전에 처리 결과의 공간 정확도를 확인할 수 있습니다.
참고: 측정 기능은 SiteView의 기존 측정 기능과 동일하게 동작합니다. 자세한 내용은 해당 문서를 참고하세요.

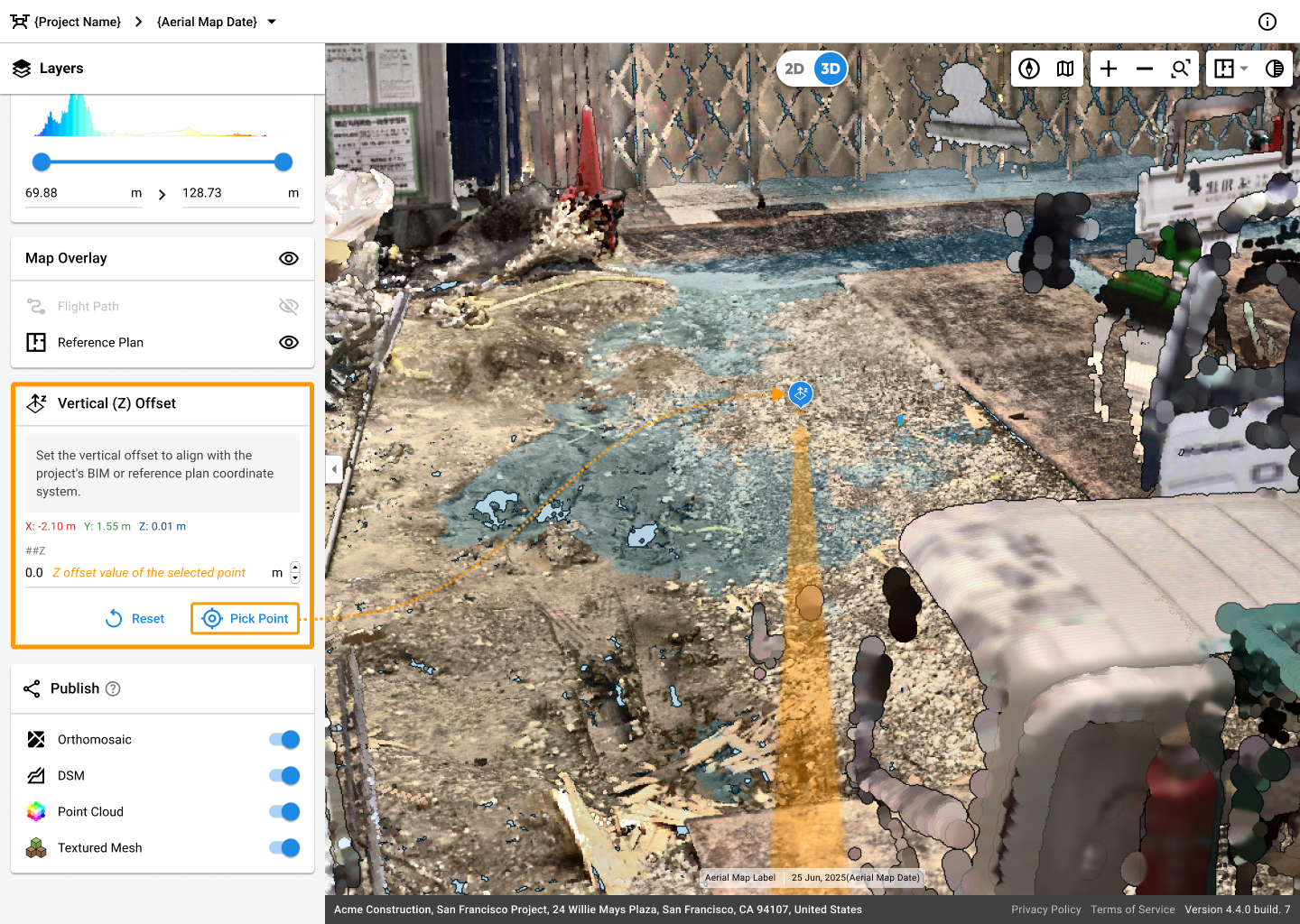

수직(Z) 오프셋 설정
항공 지도를 BIM 및 다른 항공 지도와 정렬하려면 Vertical (Z) Offset을 설정합니다:
- Pick Point를 클릭하고 항공 지도 뷰어에서 위치를 선택합니다.
- 선택한 지점의 Z 오프셋 값을 입력합니다.
참고: 2D 모드에서는 DSM 데이터가 있을 때만 수직(Z) 오프셋을 설정할 수 있습니다.
SiteView에 게시
SiteView에 게시할 항공 지도 데이터 유형을 선택합니다.
참고: 선택한 항공 지도에 해당 데이터 유형이 없으면 해당 옵션이 비활성화됩니다.
옵션
뷰어 오른쪽 상단에는 2D 모드와 3D 모드 모두에서 사용할 수 있는 옵션이 있습니다.

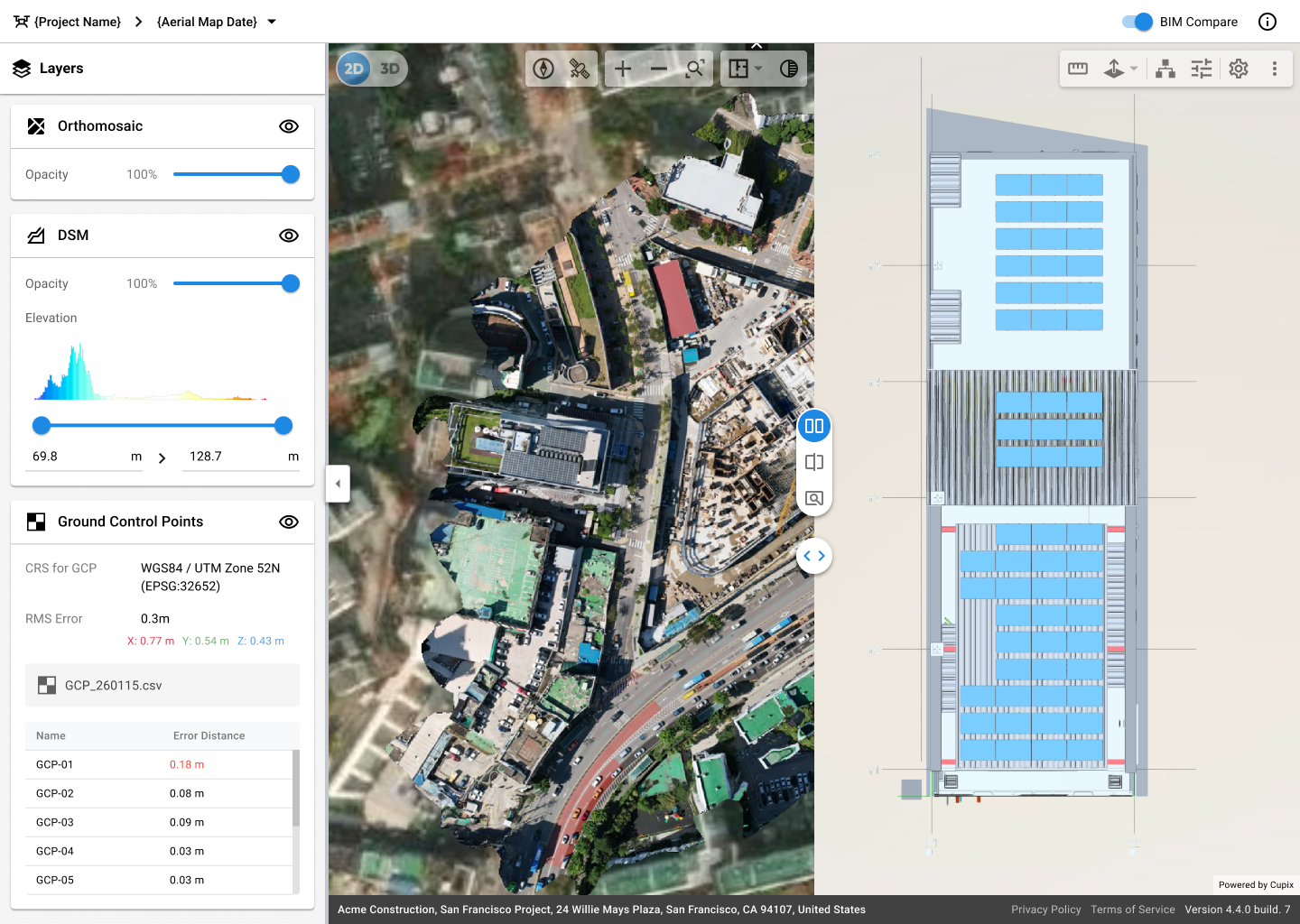

BIM Compare
뷰어 오른쪽 상단에 BIM Compare 토글이 있습니다. BIM Compare를 켜면 2D 모드와 3D 모드 모두에서 BIM 모델을 항공 지도와 나란히 놓고 비교할 수 있습니다.
BIM Compare를 켜면 뷰어가 두 개의 패널로 나뉘어 왼쪽에는 항공 지도가, 오른쪽에는 BIM 모델이 표시됩니다. 가운데 슬라이드 바를 끌어 각 패널이 차지하는 영역의 비율을 조정할 수 있습니다.
참고: 비교 모드와 화면 이동 등 BIM Compare 기능에 대한 일반적인 내용은 BIM Compare View 문서를 참고하세요.
2D 모드 옵션
-
North Orientation – 지도 정렬 기준을 True North와 Project North 사이에서 전환합니다.
-
Map View –
Satellite View와
Map View를 전환합니다.
-
Zoom / Reset Zoom – 지도를 확대하거나 축소하고, 확대 수준을 기본값으로 되돌립니다.
3D 모드 옵션
-
Perspective/Orthographic View – 두 가지 3D 보기 방식을 전환합니다:
- Perspective: 사람의 눈으로 보는 방식을 모사하여 멀리 있는 객체일수록 작게 보입니다.
- Orthographic: 거리와 상관없이 평행선과 객체 크기를 일정하게 유지합니다.
-
Camera Preset – Top, Bottom, Front, Back, Left, Right 등 사전 설정된 시점으로 즉시 전환합니다.
-
Reset Zoom – 확대 수준을 기본 설정으로 되돌립니다.
-
3D Data Settings – 렌더링 스타일과 성능 옵션을 설정하고 3D 항공 지도를 내보냅니다.
-
Clipping Tool
- 오른쪽에 있는 클리핑 도구를 사용해 3D 항공 지도의 표시 영역을 Z축(위/아래) 방향으로 조정합니다.
- Z축 조절 바 위의
Clipping Tool 아이콘을 클릭하면 X, Y, Z축을 포함한 모든 Clipping Panel이 열립니다.

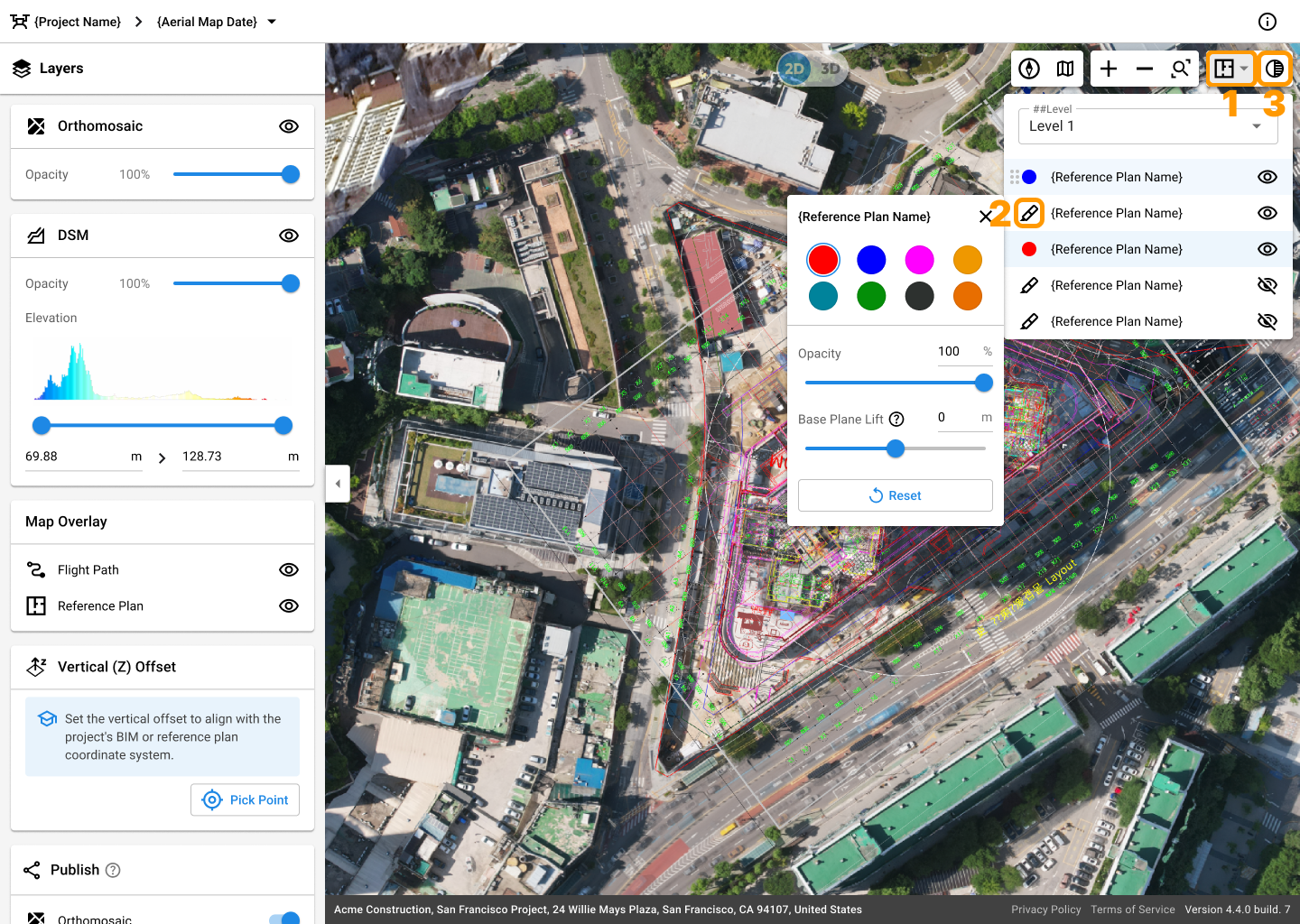

항공 지도에 참조 도면 오버레이
참조 도면을 항공 지도 위에 바로 오버레이하고 도면 선에 색을 입혀 더 뚜렷하게 볼 수 있습니다.
참고: 2D Mode와 3D Mode 모두에서 참조 도면을 오버레이할 수 있습니다.
-
오른쪽 상단의
Reference Plan 아이콘을 클릭한 다음
눈 아이콘으로 도면 표시 여부를 전환합니다.
참고:
- 한 번에 최대 다섯 개의 도면을 표시할 수 있습니다.
- 색상 필터링 없이 여러 도면을 표시하면 목록 순서에 따라(아래에서 위로) 뷰어에 겹쳐집니다.
핸들을 끌어 목록에서 도면 순서를 변경합니다.
-
도면 이름 옆의
연필 아이콘을 클릭해 색상 필터링을 적용하면 배경이 제거되고 도면 선만 표시됩니다.
참고:
- 각 참조 도면의 불투명도와 3D 오버레이 보기를 위한 기준면 높이를 조정할 수 있습니다.
- Reset을 클릭하면 기본 설정으로 되돌립니다.
-
Opacity 아이콘을 클릭하면 모든 참조 도면의 투명도를 한 번에 조정할 수 있습니다.
Processing Information

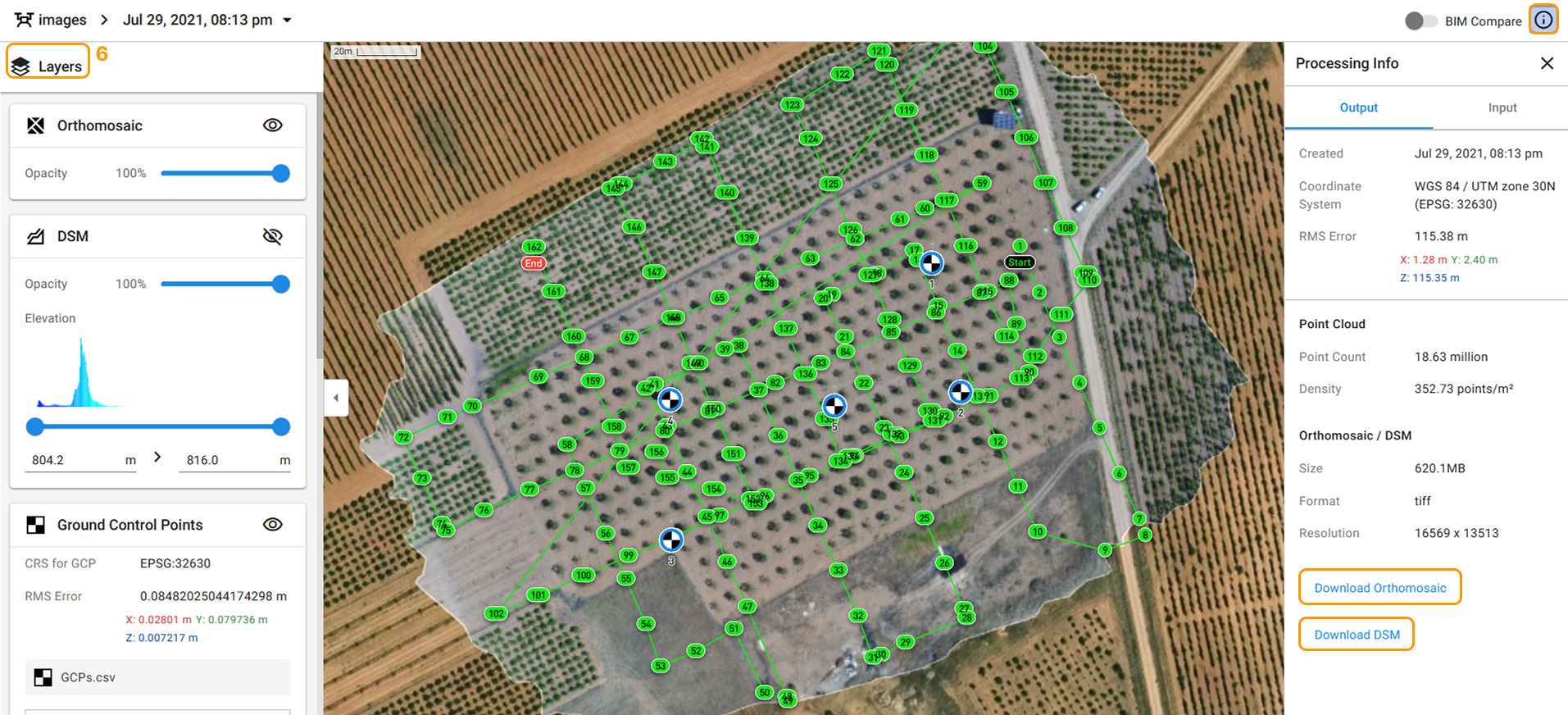

오른쪽 상단의 Information 아이콘을 클릭하면 처리 세부 정보를 확인할 수 있습니다. 두 개의 탭이 제공됩니다:
-
Output – RMS Error, 포인트 클라우드의 포인트 수나 밀도 등 생성된 항공 지도의 속성을 확인합니다.
참고: RMS Error는 드론 이미지가 얼마나 정확하게 정합되었는지를 보여 주며, GCP를 사용하지 않은 경우에는 상대적인 정합 정확도를 나타냅니다.
- Input – 항공 지도 생성 시 사용한 처리 옵션과 품질 설정 등 업로드 정보를 검토합니다.
항공 지도 내보내기
- 2D 데이터(Orthomosaic 또는 DSM) – Processing Information의 Output 탭에서 Download Orthomosaic 또는 Download DSM을 클릭합니다. 파일은 GeoTIFF 형식으로 내보내집니다.
-
3D 데이터(Point Cloud 또는 Mesh) –
드론 사진 내보내기

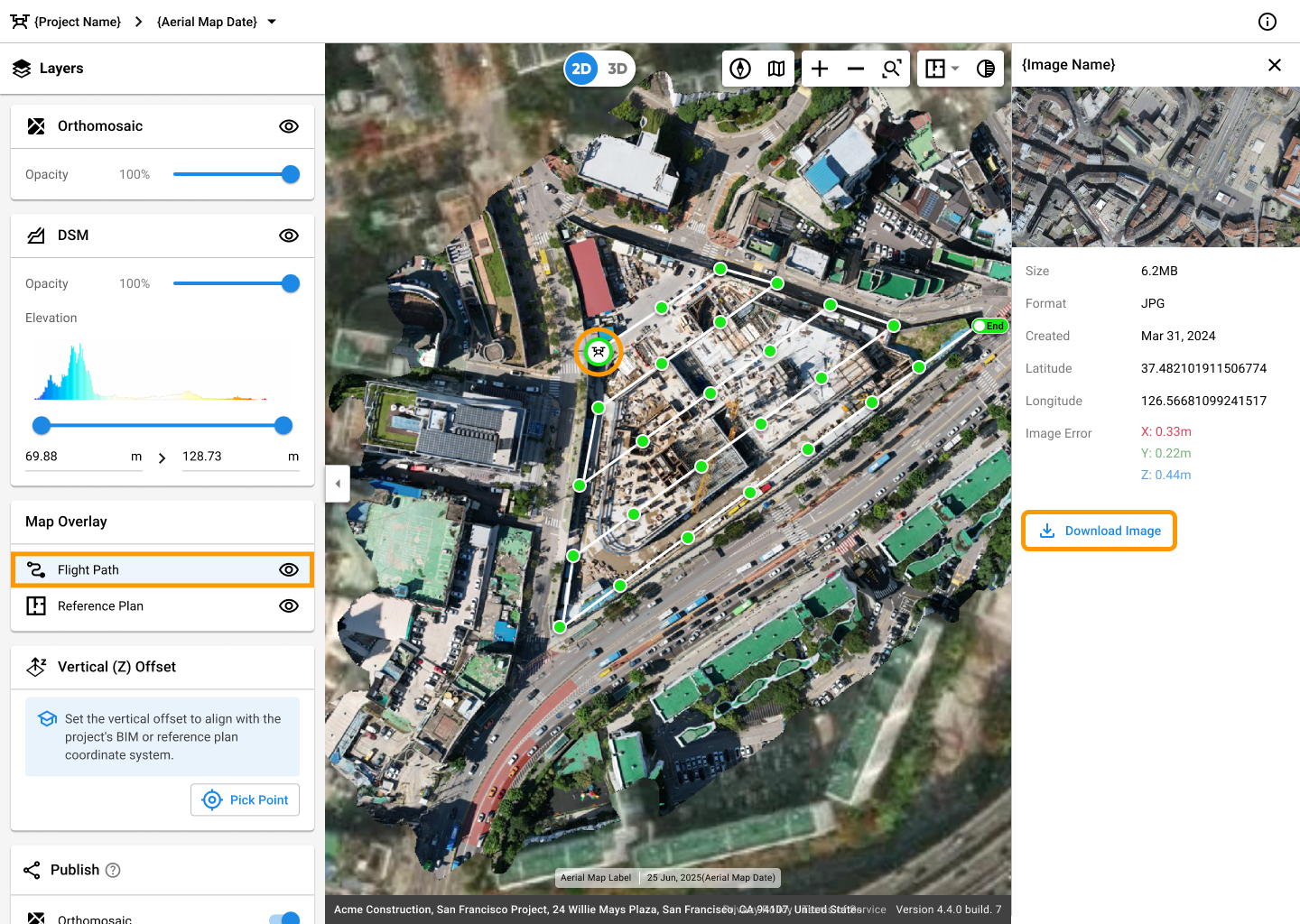

- 항공 지도에 이미지 위치 마커를 표시하려면 Flight Path를 켭니다.
-
마커를 클릭하면 오른쪽 사이드바에 해당 이미지 정보가 표시됩니다.
- Download Image를 클릭하면 드론 사진을 JPG 파일로 내보냅니다.
