소개
SkyMap은 드론으로 촬영한 이미지를 CupixWorks 내에서 지오레퍼런싱된 항공 데이터셋으로 처리하여, 드론 데이터와 360° 데이터, BIM 데이터를 일관되게 공간 정렬할 수 있게 해 줍니다.
CupixConnect, SkyMap Editor, SiteView로 이어지는 통합 워크플로를 통해 항공 지도를 생성, 게시, 시각화하여 현장 검증, 진척 관리, 프로젝트 조율을 지원할 수 있습니다.
참고: SkyMap은 Unified license에서만 사용할 수 있습니다.
권한 개요
SkyMap 기능에 대한 접근 권한은 사용자의 프로젝트 역할과 워크스페이스 권한에 따라 달라집니다. 아래 표는 역할별로 사용할 수 있는 작업을 정리한 것입니다.
| 단계 | 도구 | 필요 역할 | 설명 |
|---|---|---|---|
| 업로드 | CupixConnect | Project Member 이상 | 드론 이미지를 업로드하고 처리할 항공 지도 항목을 생성합니다. |
| 편집 | SkyMap Editor | Project Admin 이상 | 처리 결과를 검토하고, GCP 정확도를 확인하고, 측정을 수행하고, 수직(Z) 오프셋을 조정하고, 선택한 데이터 유형(Ortho, DSM, Point Cloud, Mesh)을 SiteView에 게시합니다. |
| 시각화 | SiteView | SiteView 접근 권한이 있는 사용자 | Compare View와 Annotations, Measurements, Bookmarks 같은 표준 기능을 사용해 게시된 항공 지도를 SiteView에서 확인합니다. (각 기능의 접근 권한에 대한 자세한 내용은 권한 개요 문서를 참고하세요.) |
워크플로 개요
SkyMap 워크플로는 세 가지 주요 단계로 구성됩니다:
1. 업로드
CupixConnect를 통해 드론 이미지를 가져와 클라우드에서 처리합니다. 업로드 중에 선택적으로 Coordinate Reference System(CRS)을 정의하고 Ground Control Points(GCPs)를 추가하여 토목 및 측량 워크플로의 지오레퍼런싱 정확도를 높일 수 있습니다.
참고: Project Member 이상에게 제공됩니다
참고: Drone Photo Upload는 CupixConnect 버전 4.6.4 이상에서 사용할 수 있습니다.
2. 편집 및 게시
SkyMap Editor에서 처리 결과를 검토하고, GCP 정확도와 RMS 오차를 확인하고, 측정을 수행하고, BIM과 비교하고, 3D 비행 경로를 시각화하고, 수직(Z) 오프셋을 조정한 뒤 항공 지도를 게시합니다.
참고: Project Admin 이상에게 제공됩니다
3. 시각화
게시된 항공 지도를 SiteView에서 확인하고, Compare View를 사용해 다른 프로젝트 데이터와 함께 2D 및 3D로 분석하며, Annotations, Measurements, Bookmarks 같은 SiteView 표준 기능을 사용합니다. (SiteView 접근 권한이 있는 사용자가 이용할 수 있습니다)
드론 이미지 업로드

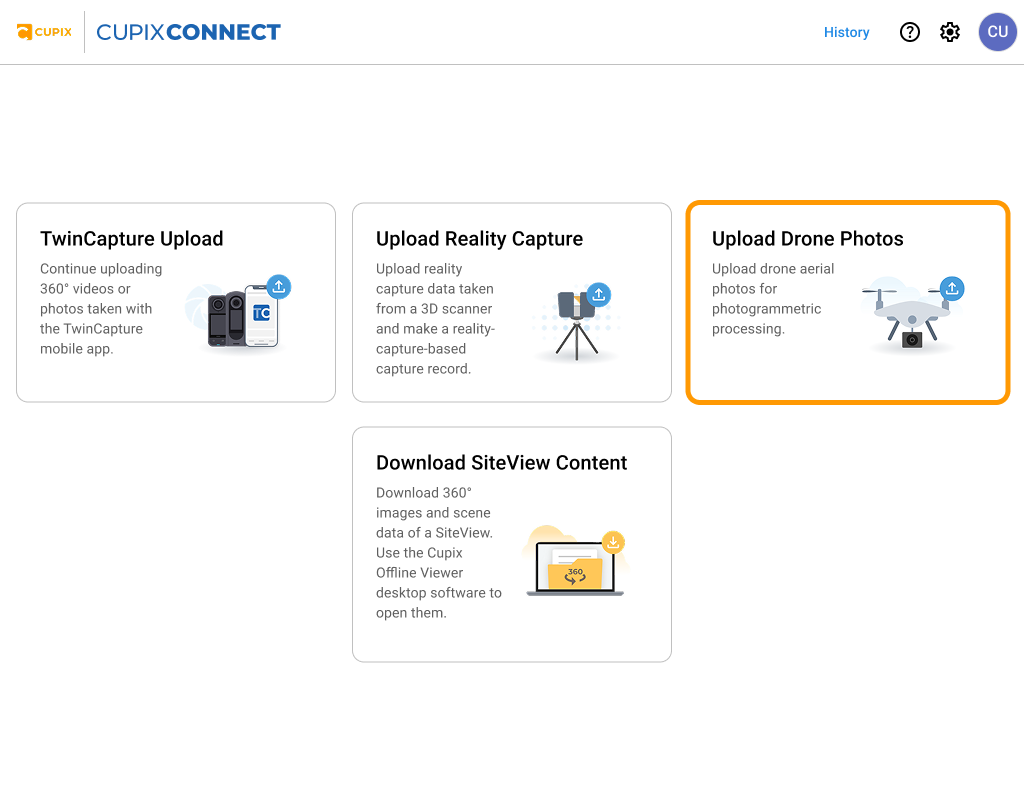

드론 이미지는 CupixConnect에서 업로드 및 처리되어 항공 지도를 생성합니다.
캡처 모드

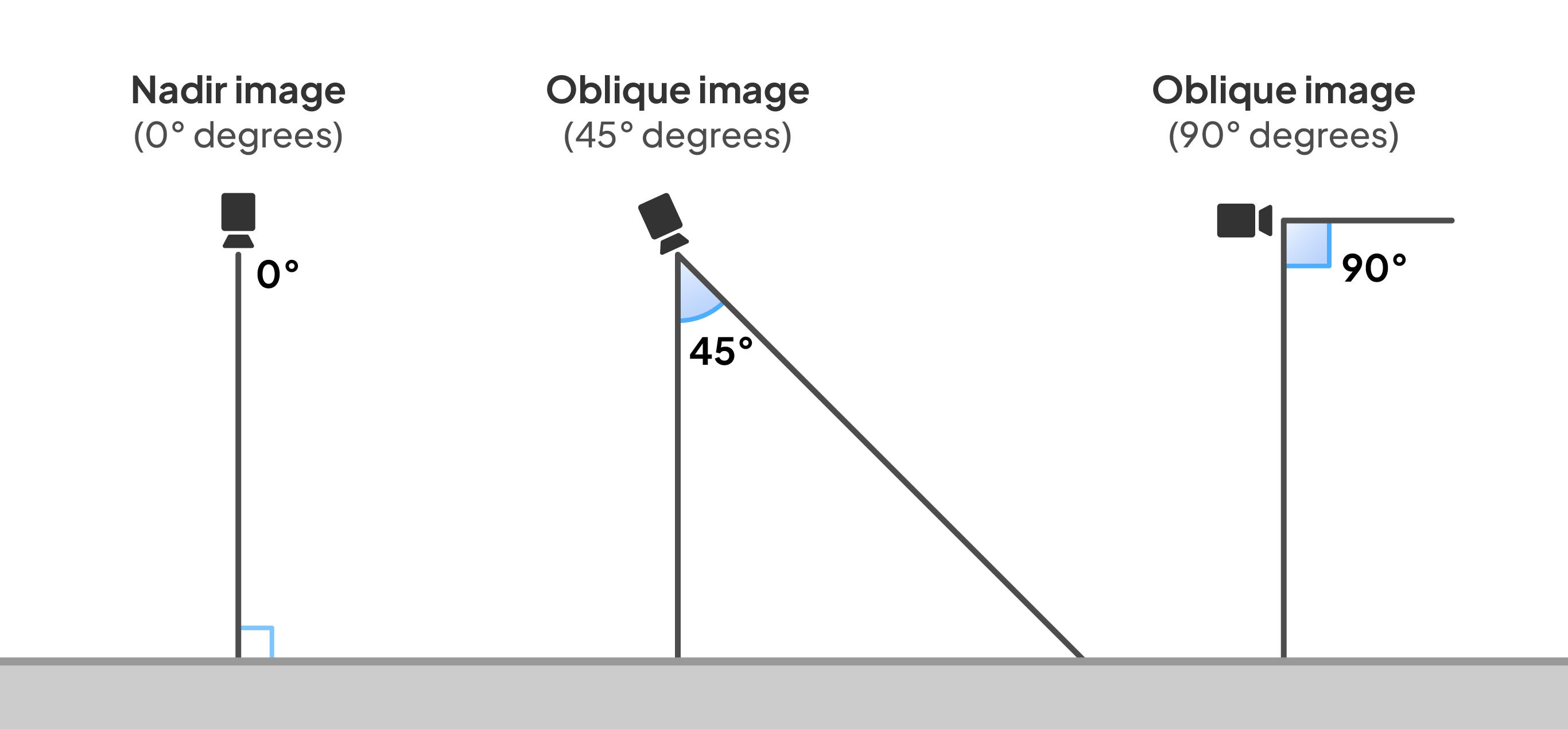

- Nadir – 수직으로 촬영한 이미지(카메라가 아래를 향함)입니다. Orthomosaic 및 DSM 산출물에 적합합니다.
- Oblique – 건물 외벽과 수직 구조물을 담기 위해 비스듬한 각도로 촬영한 이미지입니다. point cloud나 mesh 같은 3D 산출물에 권장됩니다.
산출물 유형
최대 네 가지 유형의 결과를 생성할 수 있습니다:
| 유형 | 설명 |
|---|---|
| Ortho (Orthomosaic) | 왜곡과 축척이 보정된 지오레퍼런싱된 2D 항공 이미지입니다. |
| DSM (Digital Surface Model) | 지형과 표면 고도를 나타내는 높이 지도입니다. |
| Point Cloud | 현장을 3D 포인트로 재구성한 데이터입니다. |
| Mesh | 사실적인 맥락과 시각화를 제공하는 3D 텍스처 표면입니다. |
참고: 자세한 업로드 절차와 이미지 요구 사항은 CupixConnect로 드론 이미지 업로드 문서를 참고하세요.
SkyMap Editor에서 편집 및 게시
처리가 완료되면 항공 지도를 SkyMap Editor에서 사용할 수 있으며, 다음 작업을 수행할 수 있습니다:

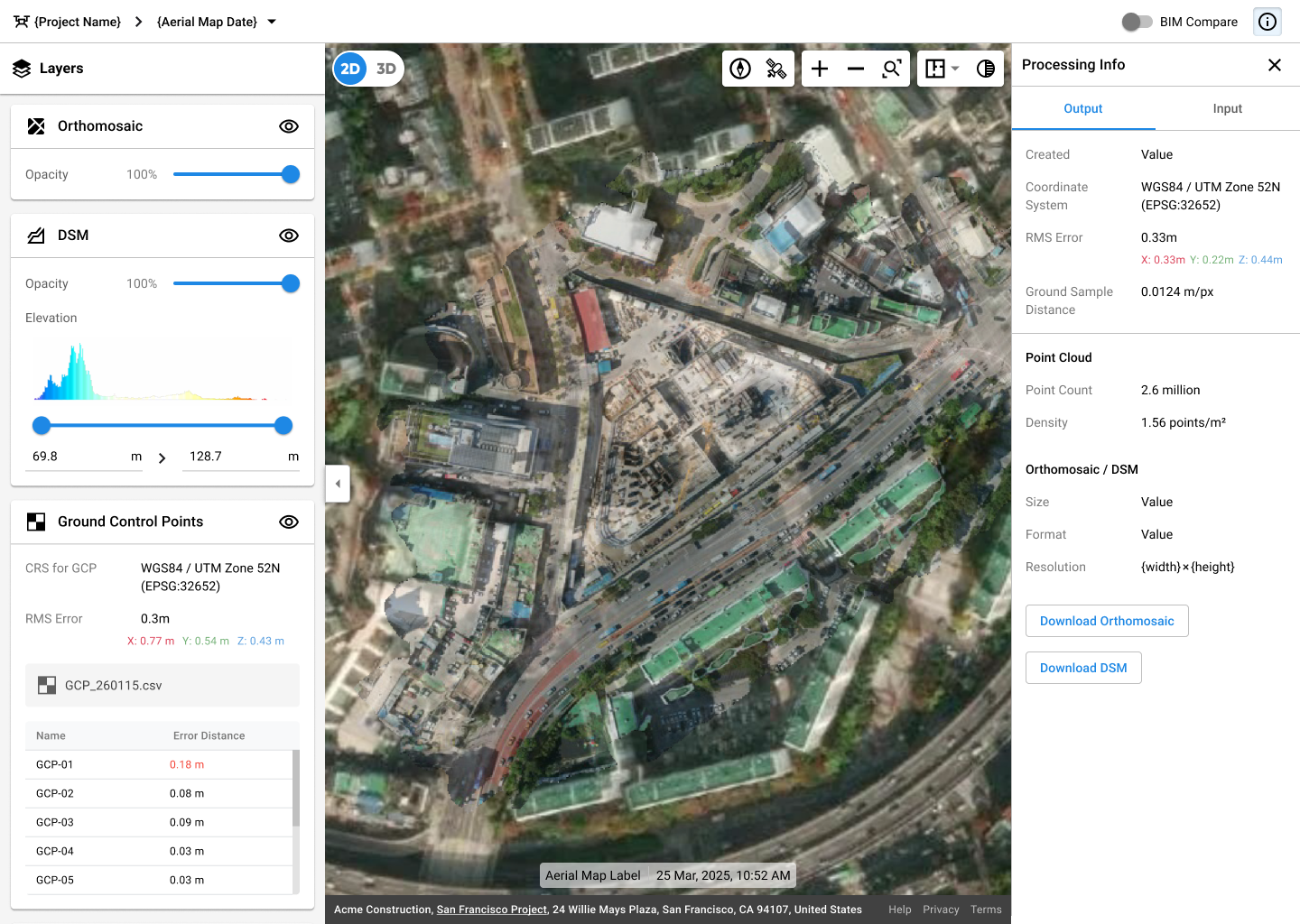

- 데이터 품질 검토 – 처리 결과의 정확도와 완전성을 2D 또는 3D로 확인합니다.

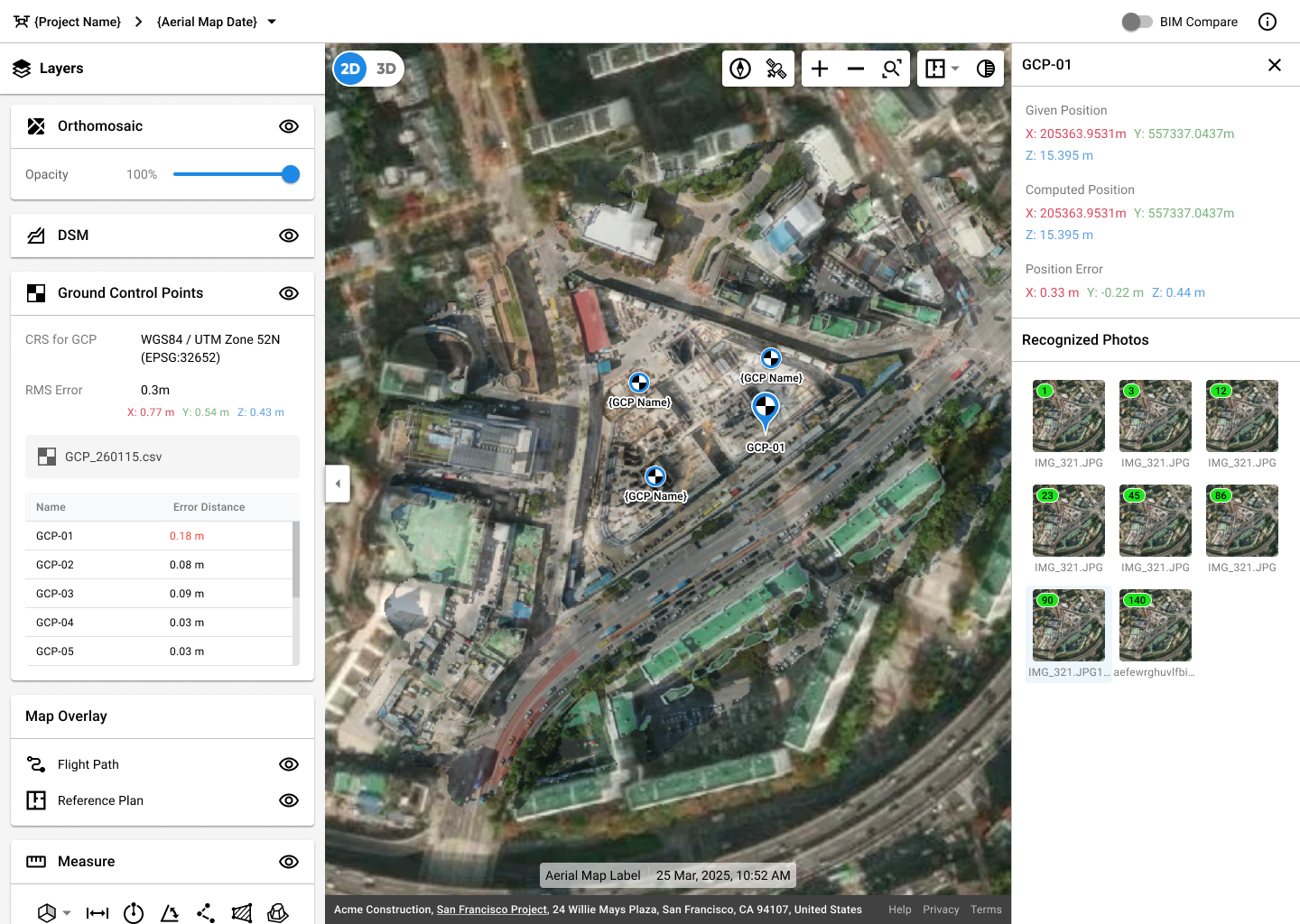

- GCP 정확도 검토 — 업로드 시 Ground Control Points를 제공한 경우, 게시 전에 각 GCP의 RMS 오차를 확인하고 매칭된 드론 이미지를 검토합니다.
- 측정 및 검증 — 측정 도구(거리, 면적, 체적, 각도 등)를 사용해 게시 전에 처리 결과의 공간 정확도를 확인합니다.

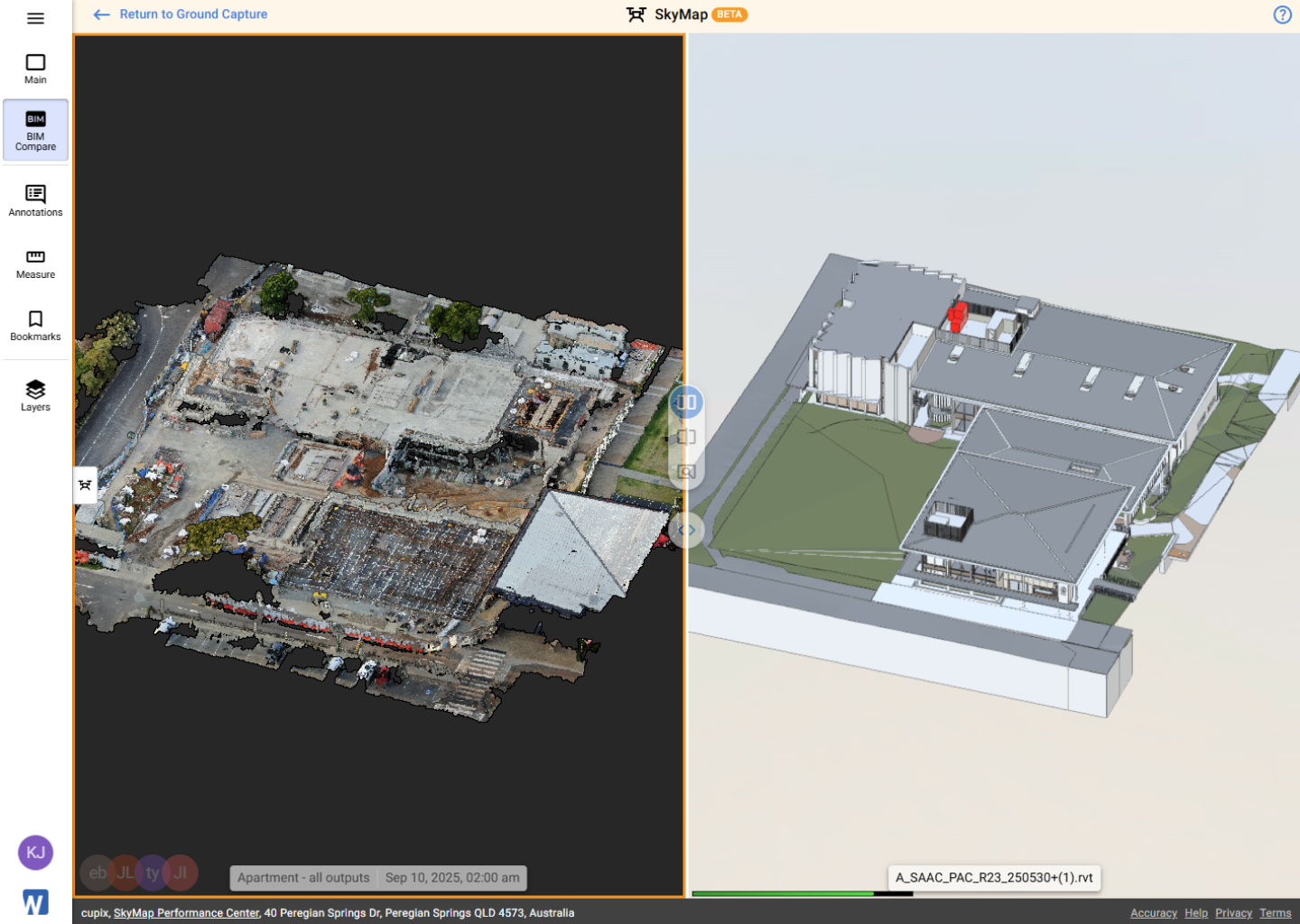

- BIM과 비교 — BIM Compare를 활성화해 BIM 모델을 항공 지도와 나란히 놓고 2D 및 3D로 검증합니다.
- 3D 비행 경로 시각화 — 드론의 비행 궤적, 카메라 위치, 카메라 방향을 3D로 검토하여 촬영 커버리지를 평가하고 품질 문제를 진단합니다.
- 수직(Z) 오프셋 조정 – 항공 지도를 프로젝트의 다른 데이터셋과 정렬합니다.
- 게시할 산출물 유형 선택 – SiteView에서 사용할 데이터 유형(Ortho, DSM, Point Cloud, Mesh)을 선택합니다.
참고: 게시된 항공 지도만 SiteView에 표시됩니다. 지도 검토 및 게시에 대한 자세한 내용은 SkyMap Editor 문서를 참고하세요.
SiteView에서 시각화
게시가 완료되면 SiteView의 SkyMap 모드에서 항공 지도를 볼 수 있습니다. 지오레퍼런싱된 2D 또는 3D 데이터를 다른 프로젝트 데이터셋과 함께 시각화하고 분석할 수 있으며, 다음 기능을 지원합니다:
- Orthomosaic, DSM, Point Cloud, Mesh를 포함한 게시된 데이터셋의 2D 및 3D 시각화
- 모델 대비 실제 시공 분석과 시간 기반 분석을 위한 BIM Compare 및 Timeline Compare 연동
- 공간 기록 및 리포트를 위한 Annotations, Measurements, Bookmarks 활용
참고: 보기 및 분석 기능에 대한 자세한 내용은 SiteView의 SkyMap 문서를 참고하세요.
