SiteView의 SkyMap

소개

항공 지도가 게시되면 SiteView의 SkyMap 모드에서 확인할 수 있습니다. SkyMap은 드론 이미지로 생성한 항공 시점을 제공하여 360° 캡처와 BIM 데이터를 보완하고 프로젝트 분석과 리포트 작성을 지원합니다.

참고:

SiteView에서 SkyMap을 사용하려면 먼저 SkyMap Editor에서 항공 지도를 게시해야 합니다. 자세한 내용은 SkyMap Editor 문서를 참고하세요.

SiteView Designer를 사용해 Freeform Layout으로 만든 SiteView는 SkyMap을 지원하지 않습니다.

SkyMap 모드 진입 및 종료

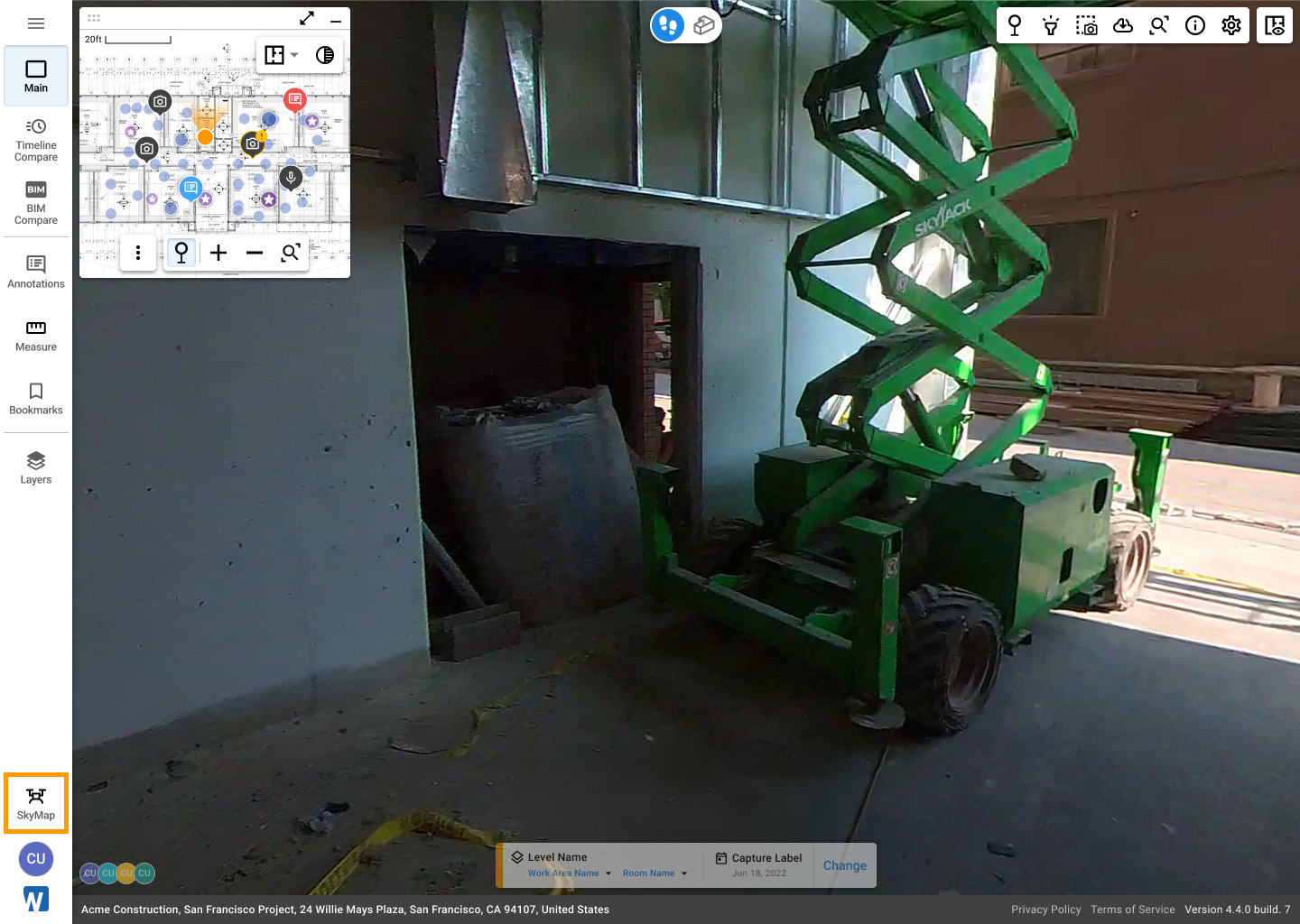

게시된 항공 지도가 하나 이상 있으면 왼쪽 메뉴 하단에 SkyMap 아이콘이 표시됩니다. 아이콘을 클릭하면 SkyMap 모드로 진입합니다.

SkyMap 모드에서는 상단에 배너가 표시됩니다. 배너 왼쪽의 Return to Ground Capture를 클릭하면 SkyMap 모드를 종료하고 360° Tour로 돌아갑니다.

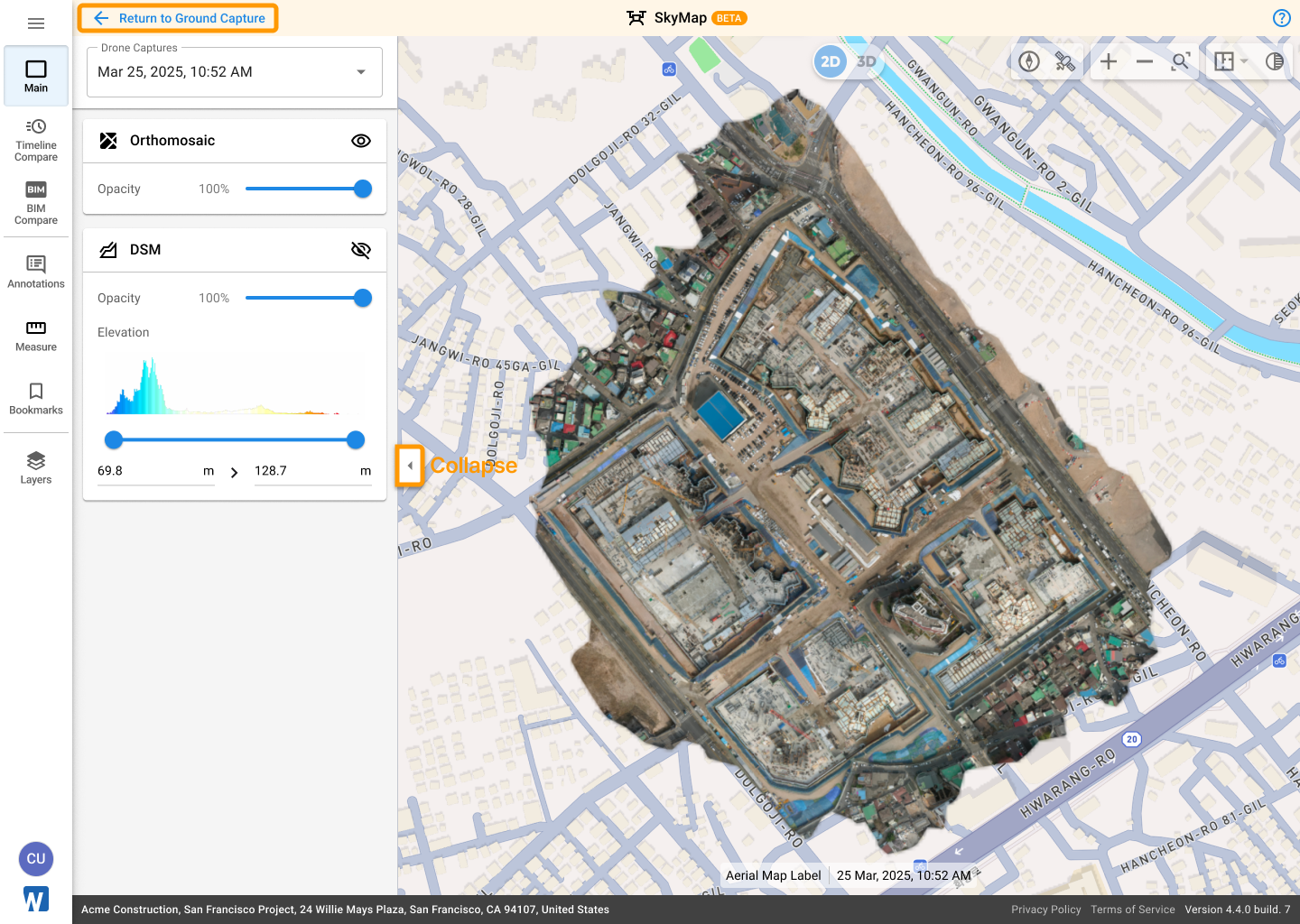

SkyMap 패널을 접으면 SkyMap을 활성 상태로 유지한 채 패널만 숨길 수 있습니다. 다시 열려면 사이드바 가운데의 SkyMap 버튼을 클릭합니다.

SiteView에서 SkyMap 사용하기

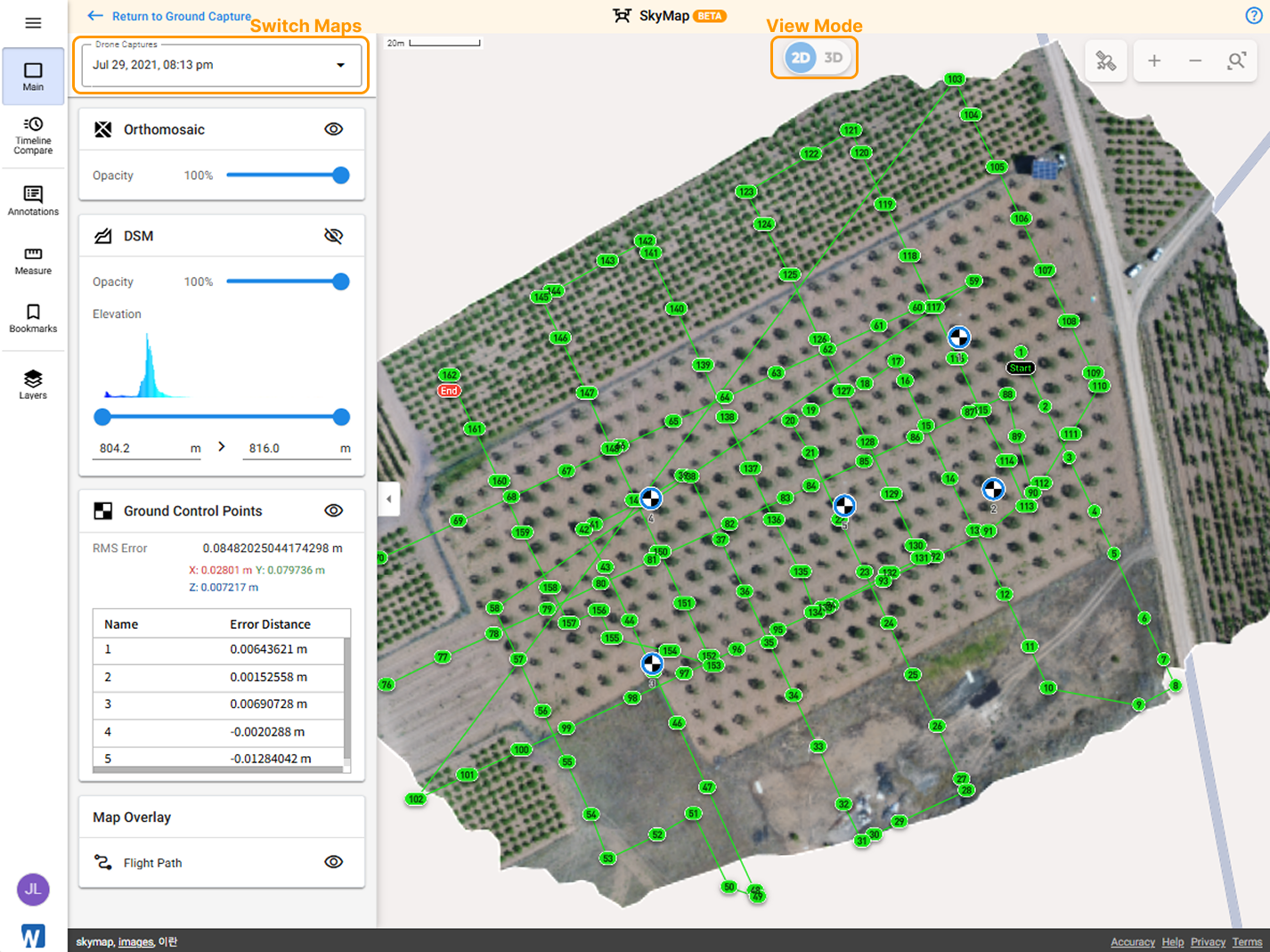

SkyMap 패널

Drone Capture List – 게시된 모든 항공 지도를 표시합니다. 목록에서 지도를 선택하면 뷰어에 표시됩니다.
Visibility Control – 사용 가능한 데이터 유형(Orthomosaic, DSM, Mesh, Point Cloud)의 표시 여부를 전환합니다.
- 2D Mode:
  - Orthomosaic – 불투명도를 조정합니다.
  - DSM – 불투명도와 고도 표시를 조정합니다.
- 3D Mode:
  - Point Cloud / Mesh – 렌더링 스타일과 불투명도를 조정합니다.
  - More Options를 클릭해 3D Data Settings를 엽니다: 렌더링 스타일과 성능 옵션을 설정하고 3D 항공 지도를 내보냅니다.

참고:

SkyMap Editor에서 게시한 데이터 유형만 사용할 수 있습니다.

뷰어 상단에서 2D 보기 모드와 3D 보기 모드를 전환합니다.

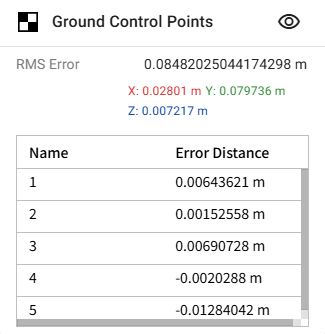

Ground Control Points - 처리된 GCP 목록이 평균 RMS 오차 및 각 GCP의 개별 RMS 오차 거리와 함께 표시됩니다.
2D Flight Path - 항공 지도 위에 비행 경로가 초록색으로 표시되며, 비행 순서를 나타내는 번호가 함께 표시됩니다.

Compare View

SkyMap을 BIM Compare 또는 Timeline Compare와 함께 사용해 나란히 비교 분석할 수 있습니다. (2D 모드와 3D 모드 모두에서 지원됩니다.)

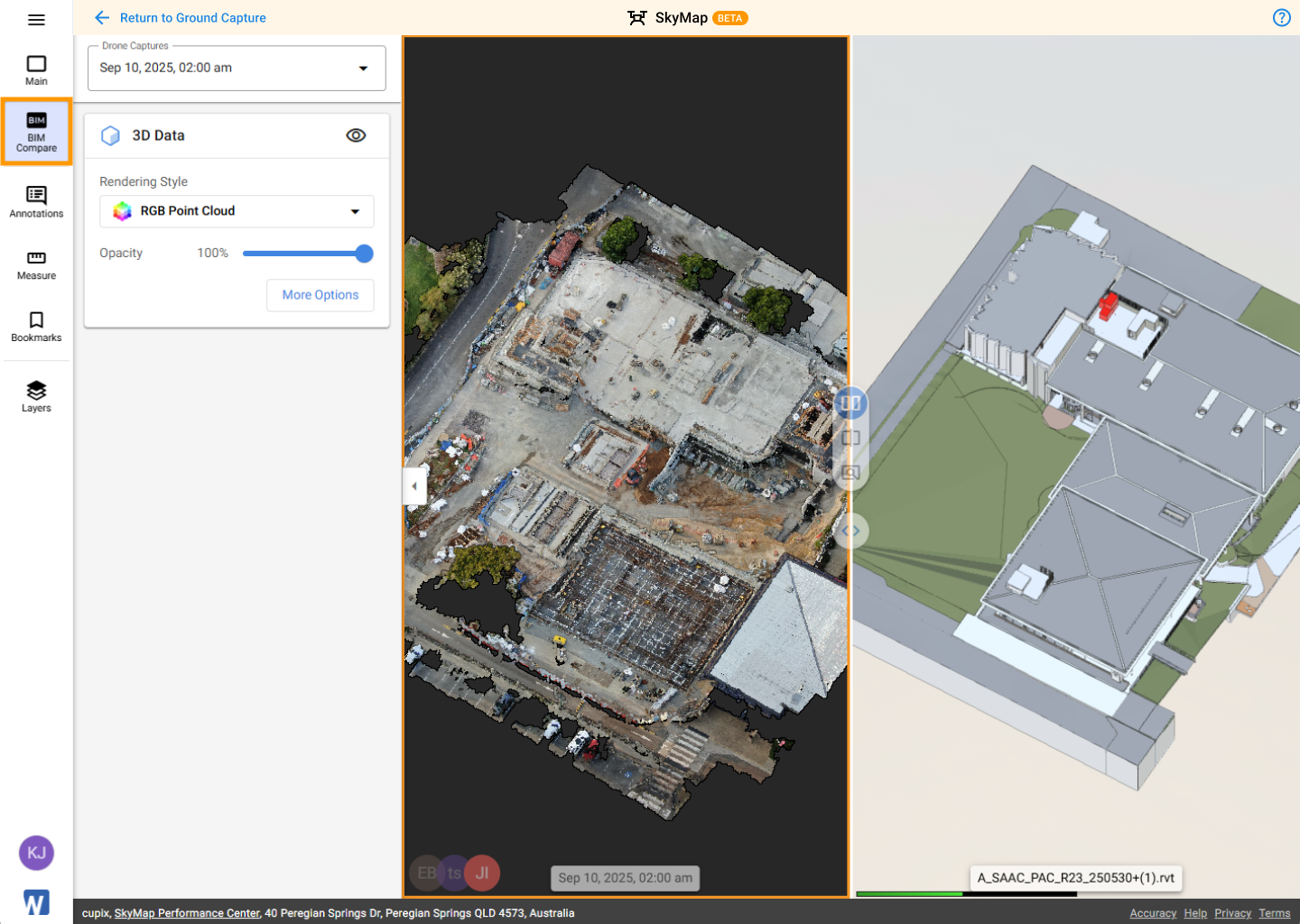

BIM Compare – 항공 지도를 BIM 모델과 비교합니다.

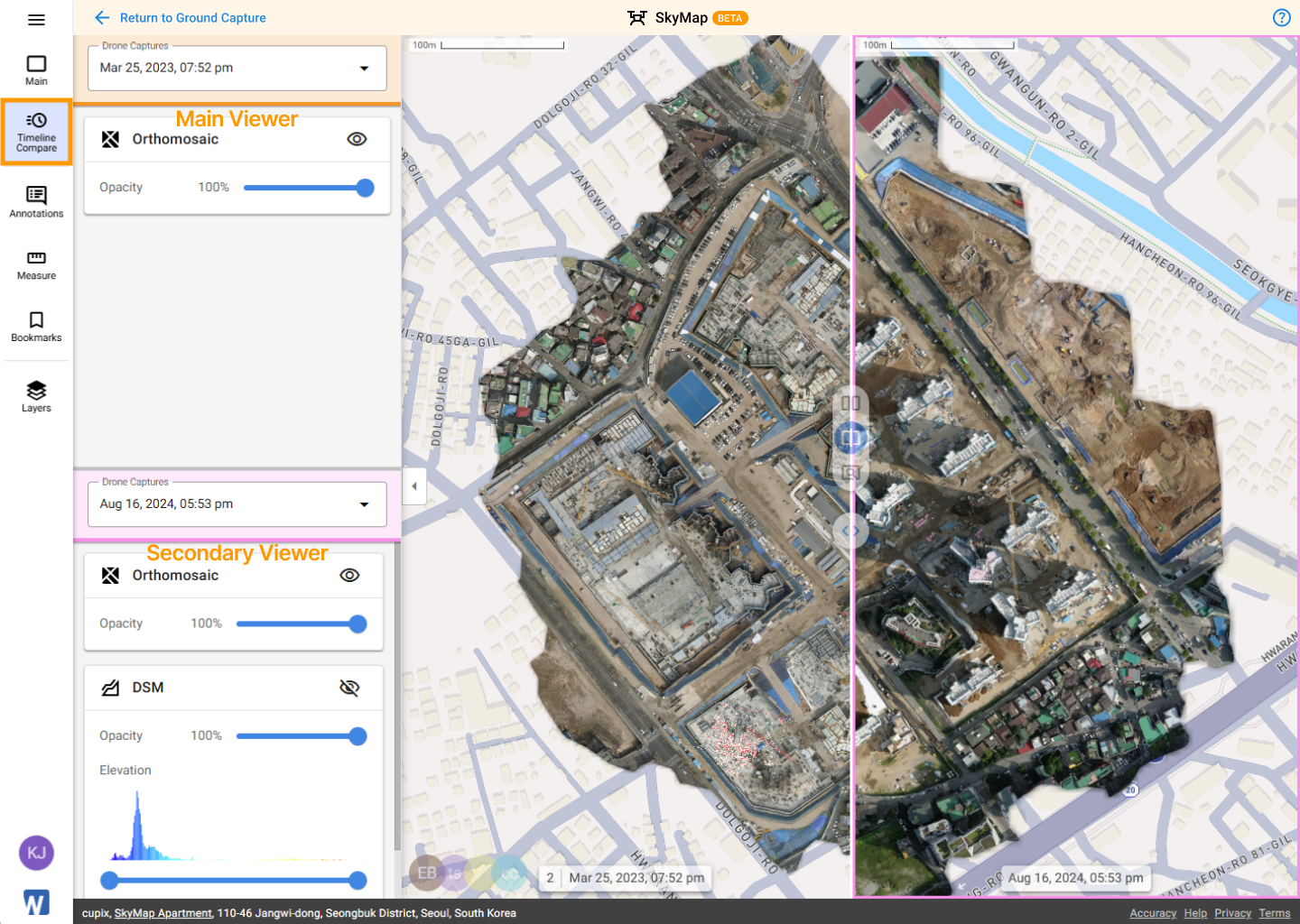

Timeline Compare – 서로 다른 촬영 날짜의 항공 지도를 비교합니다.
Change Compare Mode – 가운데 슬라이드바에서 비교 모드를 전환합니다.
Slidebar Control – 가운데 슬라이드바를 끌어 각 뷰어가 차지하는 영역의 비율을 조정합니다.

참고:

BIM Compare는 BIM 데이터셋이 하나 이상 게시된 경우에 사용할 수 있고, Timeline Compare는 항공 지도가 두 개 이상 게시된 경우에 사용할 수 있습니다. Holistic View는 지원되지 않습니다.

Compare View 기능에 대한 자세한 내용은 다음 문서를 참고하세요:

BIM Compare View

Timeline Compare View

Change Compare Mode

SkyMap에서 SiteView 기능 사용하기

Annotations – 항공 지도 위에 프로젝트 메모를 바로 추가합니다.
Measurements – SiteView의 측정 도구를 사용해 항공 지도에서 거리나 면적을 측정합니다.
Bookmarks – 특정 SkyMap 화면을 저장해 나중에 다시 확인합니다.

참고:

SkyMap에서 만든 Annotations, Measurements, Bookmarks는 SiteView의 360° 캡처와 공유되지 않습니다.

각 기능에 대한 자세한 내용은 관련 문서를 참고하세요:

Annotations

Measurements

Bookmarks

항공 지도에 참조 도면 오버레이

참조 도면을 항공 지도 위에 바로 오버레이하고 도면 선에 색을 입혀 더 뚜렷하게 볼 수 있습니다.

참고:

SkyMap 모드에는 플로팅 Plan Viewer가 포함되지 않습니다.

2D Mode와 3D Mode 모두에서 참조 도면을 오버레이할 수 있습니다.

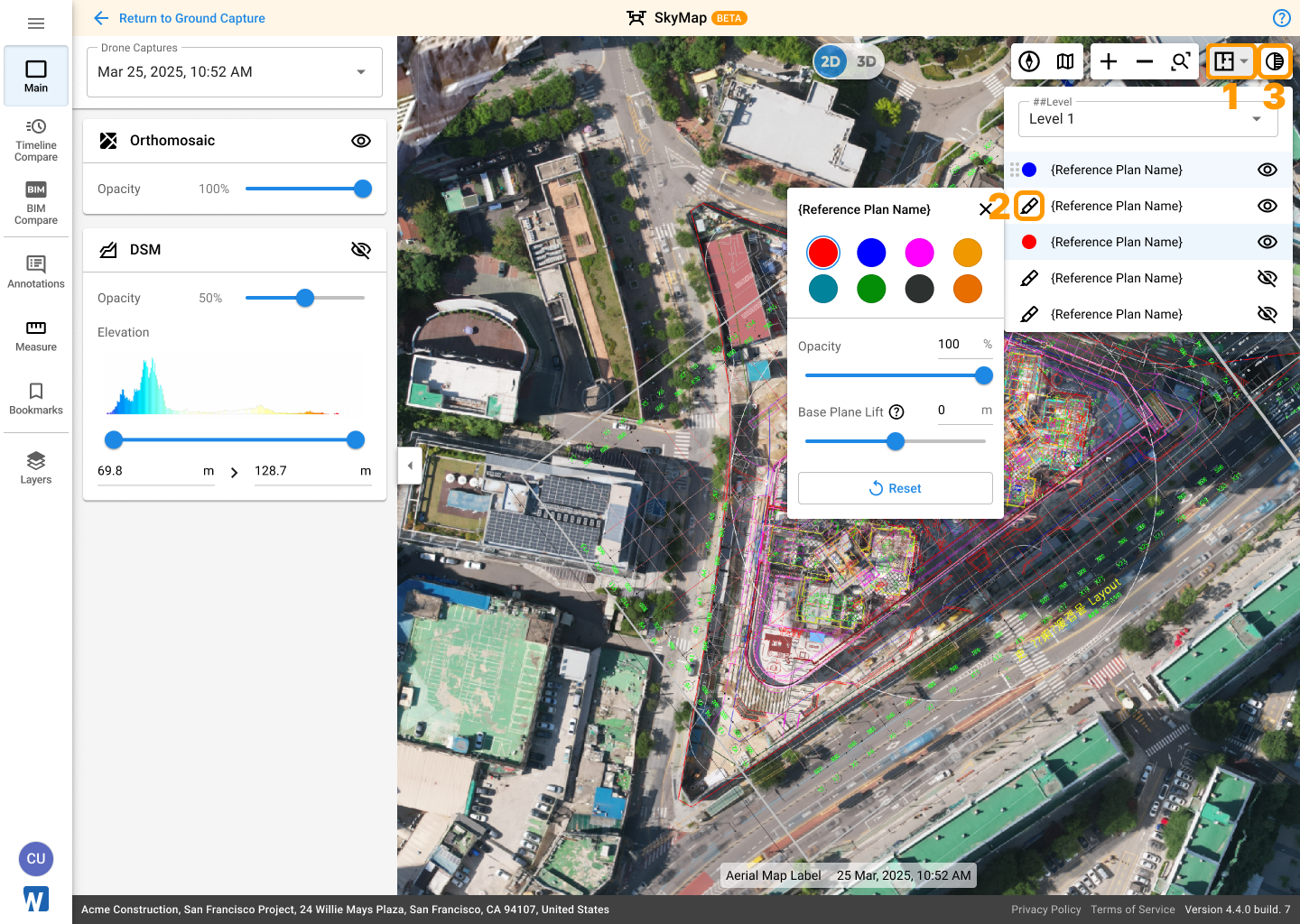

오른쪽 상단의 Reference Plan 아이콘을 클릭한 다음 눈 아이콘으로 도면 표시 여부를 전환합니다.
참고:
- 한 번에 최대 다섯 개의 도면을 표시할 수 있습니다.
- 색상 필터링 없이 여러 도면을 표시하면 목록 순서에 따라(아래에서 위로) 뷰어에 겹쳐집니다. 핸들을 끌어 목록에서 도면 순서를 변경합니다.
도면 이름 옆의 연필 아이콘을 클릭해 색상 필터링을 적용하면 배경이 제거되고 도면 선만 표시됩니다.
참고:
- 각 참조 도면의 불투명도와 3D 오버레이 보기를 위한 기준면 높이를 조정할 수 있습니다.
- Reset을 클릭하면 기본 설정으로 되돌립니다.
Opacity 아이콘을 클릭하면 모든 참조 도면의 투명도를 한 번에 조정할 수 있습니다.

Plan Viewer에 Orthomosaic 표시

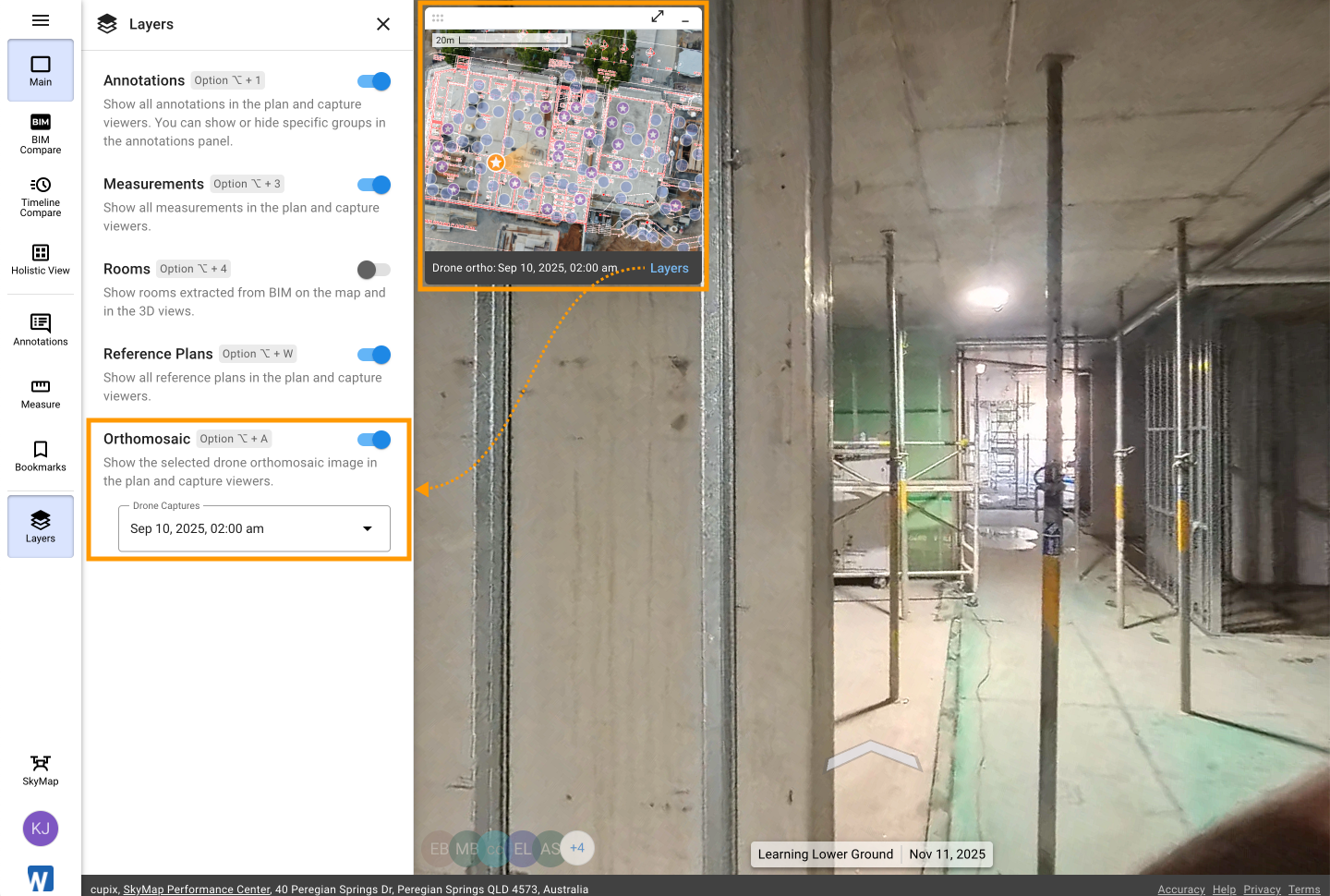

SkyMap에 Orthomosaic이 있는 경우, 360° 캡처 뷰어 내의 플로팅 Plan Viewer에 기본으로 표시되며 참조 도면이 오버레이되고 배경은 제거됩니다.

참고:

서로 다른 촬영 날짜의 Orthomosaic이 여러 개 있으면 가장 최근 것이 표시됩니다.

Layers 메뉴를 사용해 플로팅 Plan Viewer 안에서 항공 지도를 전환하거나 끌 수 있습니다.

옵션

뷰어 오른쪽 상단에는 2D 모드와 3D 모드 모두에서 사용할 수 있는 옵션이 있습니다.

2D 모드 옵션

North Orientation – 지도 정렬 기준을 True North와 Project North 사이에서 전환합니다.
Map View – Satellite View와 Map View를 전환합니다.
Zoom / Reset Zoom – 지도를 확대하거나 축소하고, 확대 수준을 기본값으로 되돌립니다.

3D 모드 옵션

Perspective/Orthographic View – 두 가지 3D 보기 방식을 전환합니다:
- Perspective: 사람의 눈으로 보는 방식을 모사하여 멀리 있는 객체일수록 작게 보입니다.
- Orthographic: 거리와 상관없이 평행선과 객체 크기를 일정하게 유지합니다.
Camera Preset – Top, Bottom, Front, Back, Left, Right 등 사전 설정된 시점으로 즉시 전환합니다.
Reset Zoom – 확대 수준을 기본 설정으로 되돌립니다.
3D Data Settings – 렌더링 스타일과 성능 옵션을 설정하고 3D 항공 지도를 내보냅니다.
Clipping Tool
- 오른쪽에 있는 클리핑 도구를 사용해 3D 항공 지도의 표시 영역을 Z축(위/아래) 방향으로 조정합니다.
- Z축 조절 바 위의 Clipping Tool 아이콘을 클릭하면 X, Y, Z축을 포함한 모든 Clipping Panel이 열립니다.
