리얼리티 캡처 업로드
목차
개요
Cupix Connect를 사용하면 서드파티 시스템으로 촬영한 리얼리티 캡처 데이터(포인트 클라우드 및 이미지)를 업로드할 수 있습니다.
참고: Connect는 파일당 20억 포인트 제한이 있습니다. 더 많은 포인트를 가진 파일을 업로드해야 한다면 담당 CSM에게 문의하세요.
지원 파일 형식
현재 지원되는 포인트 클라우드 파일 형식은 다음과 같습니다:
- E57(포인트 클라우드, 360° 이미지, 메타데이터를 저장하는 ASTM 벤더 중립 파일 형식)
- LAS(American Society for Photogrammetry and Remote Sensing의 LASer 파일 형식)
- LAZ(무손실 LiDAR 압축 LAS 파일 형식)
- PLY(Polygon 파일 형식 또는 Stanford Triangle 형식)
- PTS(Leica Single Scan 파일 형식)
- RCP(Autodesk ReCap Project 파일 형식)*
- RCS(Autodesk ReCap Scan 파일 형식)*
- XYZ(일반 ASCII/바이너리 포인트 클라우드 파일 형식)
(* = RCP와 RCS는 Windows용 Connect에서만 지원됩니다. Mac 버전은 이 파일 형식을 지원하지 않습니다.)
리얼리티 캡처 업로드(E57 제외)
1. Upload Reality Capture를 클릭합니다.
2. 파일을 선택합니다:

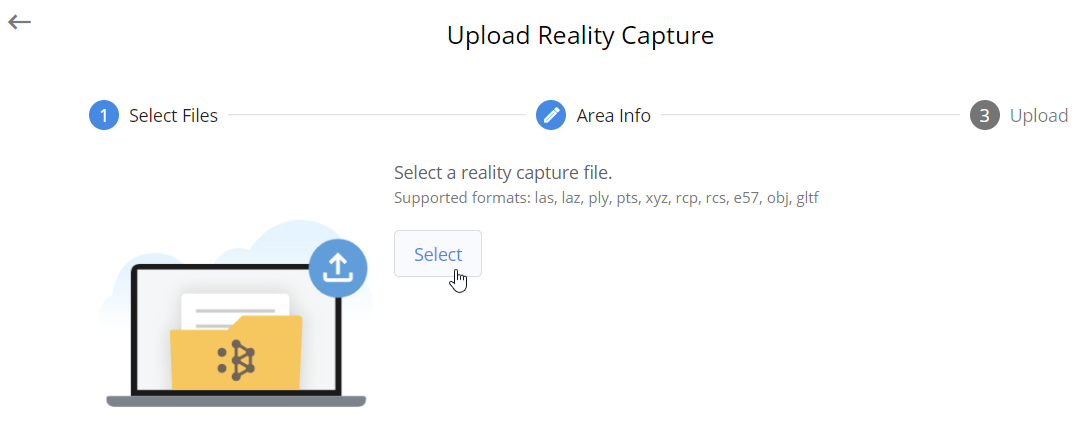

A. Select 버튼을 클릭합니다.

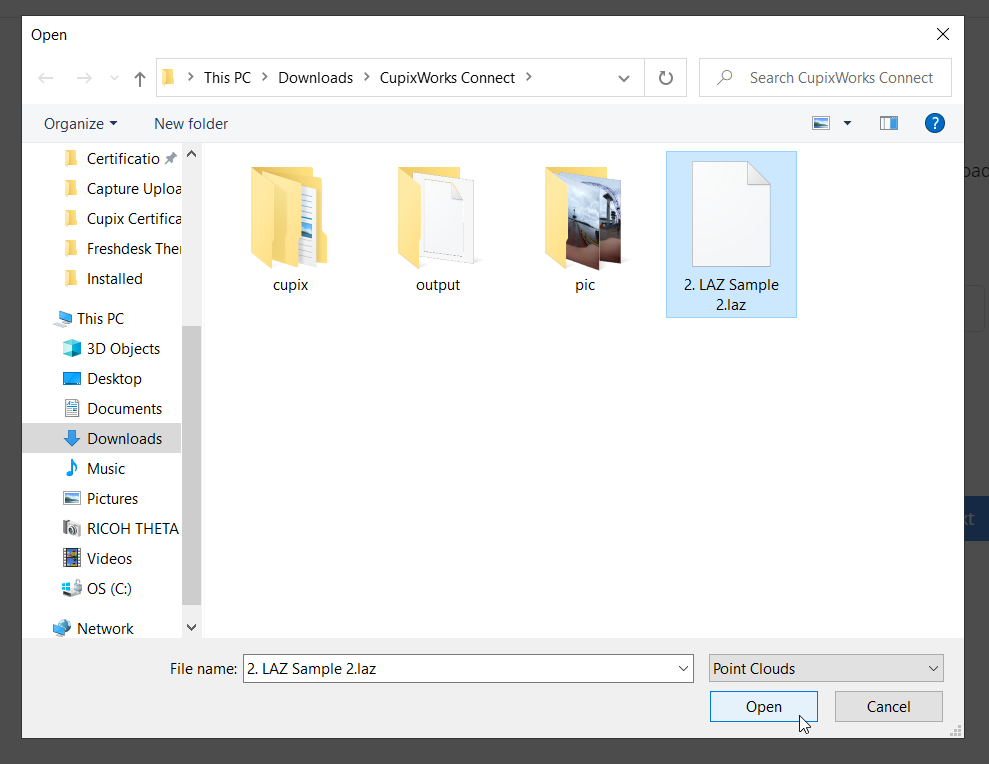

B. 파일을 찾아 선택한 후 Open 버튼을 클릭합니다.

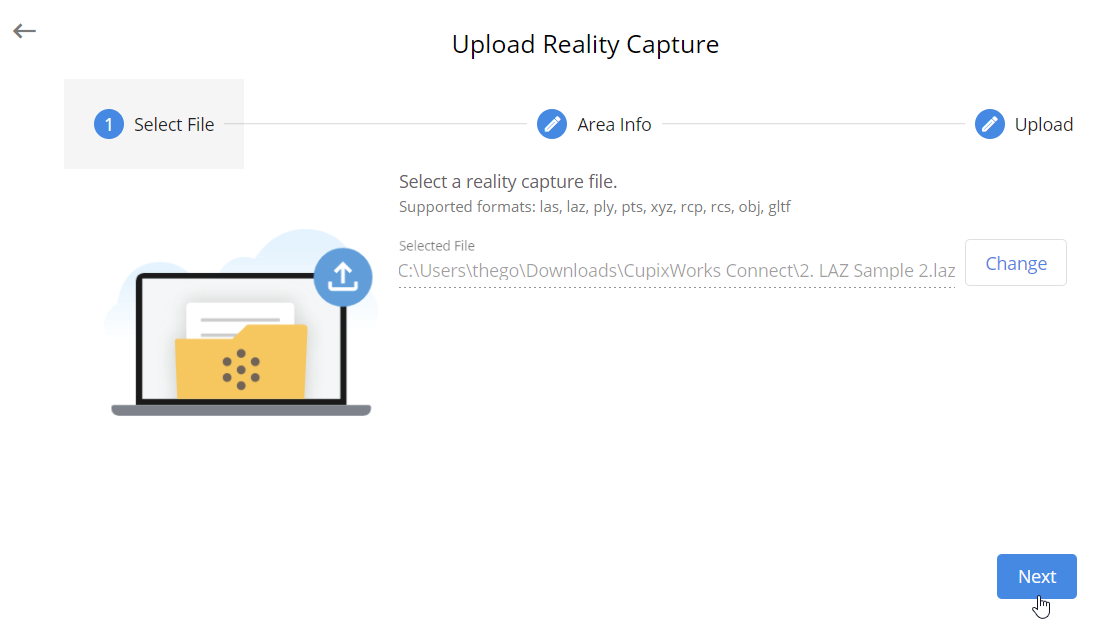

C. 파일 이름이 표시되면 Next 버튼을 클릭합니다.
3. Area 설정을 선택합니다:
A. 포인트 클라우드 구역의 이름을 지정합니다.
B. Workspace를 선택합니다.
C. 기존 Project를 선택합니다.
D. 기존 Capture에 추가하거나 새로 만듭니다.
E. Level을 선택하거나 새로 만들거나, 체크박스를 선택해 Auto 레벨에 추가합니다.
Next 버튼을 클릭합니다.
4. 파일이 캐시에 저장됩니다.
5. Upload 버튼을 클릭합니다. 파일이 최적화되어 업로드됩니다.
6. 완료되면 홈 화면으로 돌아가며 완료를 알리는 팝업 메시지가 표시됩니다. Ok 버튼을 클릭하여 과정을 마칩니다.
리얼리티 캡처 업로드(E57 전용)

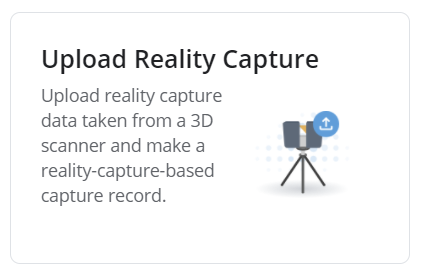

1. Upload Reality Capture를 클릭합니다.
2. 파일을 선택합니다:
A. Select 버튼을 클릭합니다.

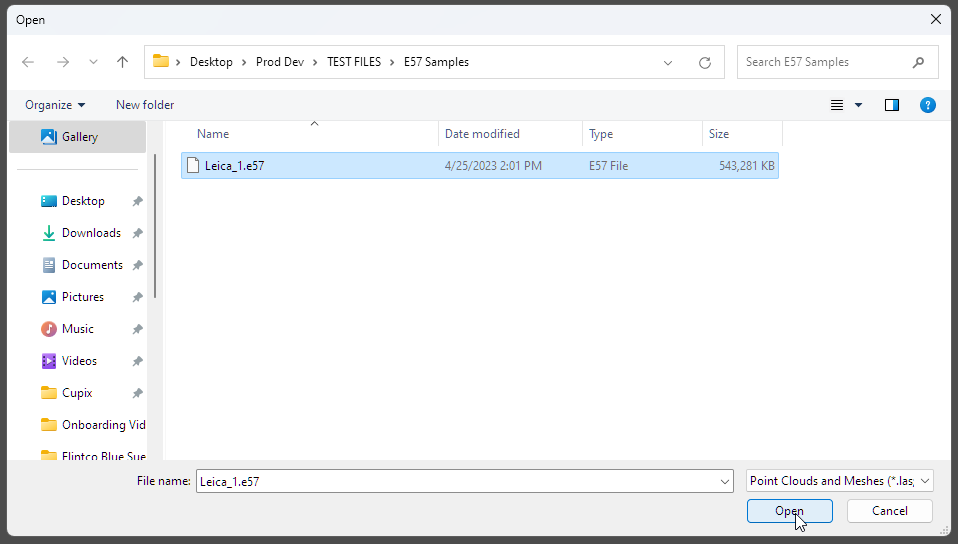

B. 파일을 찾아 선택한 후 Open 버튼을 클릭합니다.

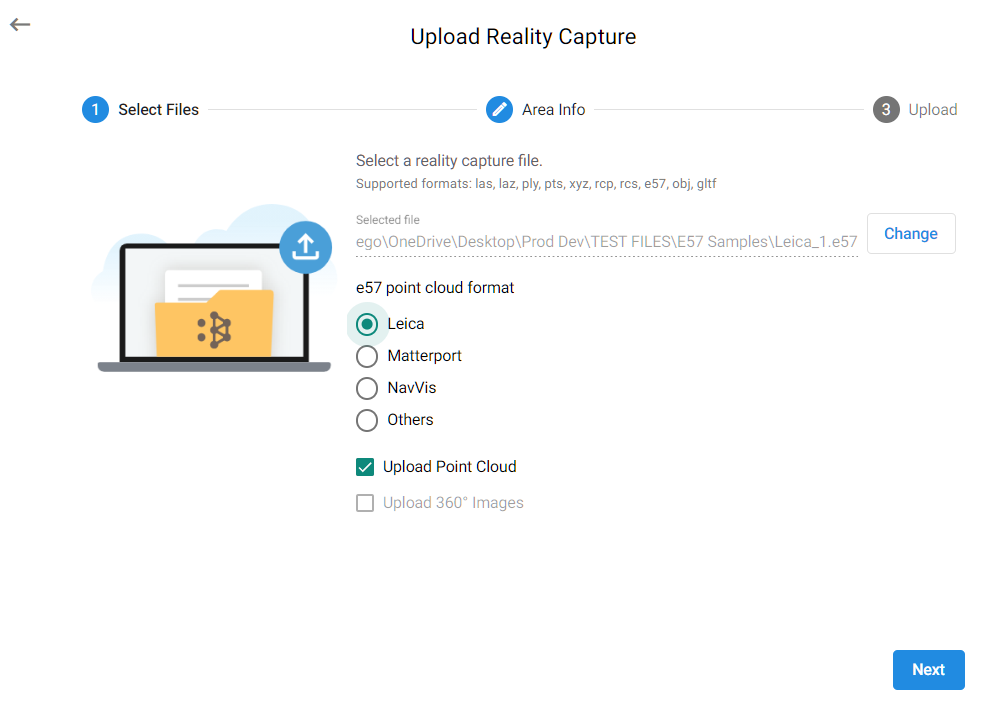

C. 선택한 파일 이름이 표시되면 E57 파일 유형을 선택합니다:
- Leica
- Matterport
- NavVis
- Others
D. Upload Point Cloud를 선택합니다. 파일에 이미지 파일이 포함되어 있다면 Upload 360° Images도 선택합니다.
E. Next 버튼을 클릭합니다.

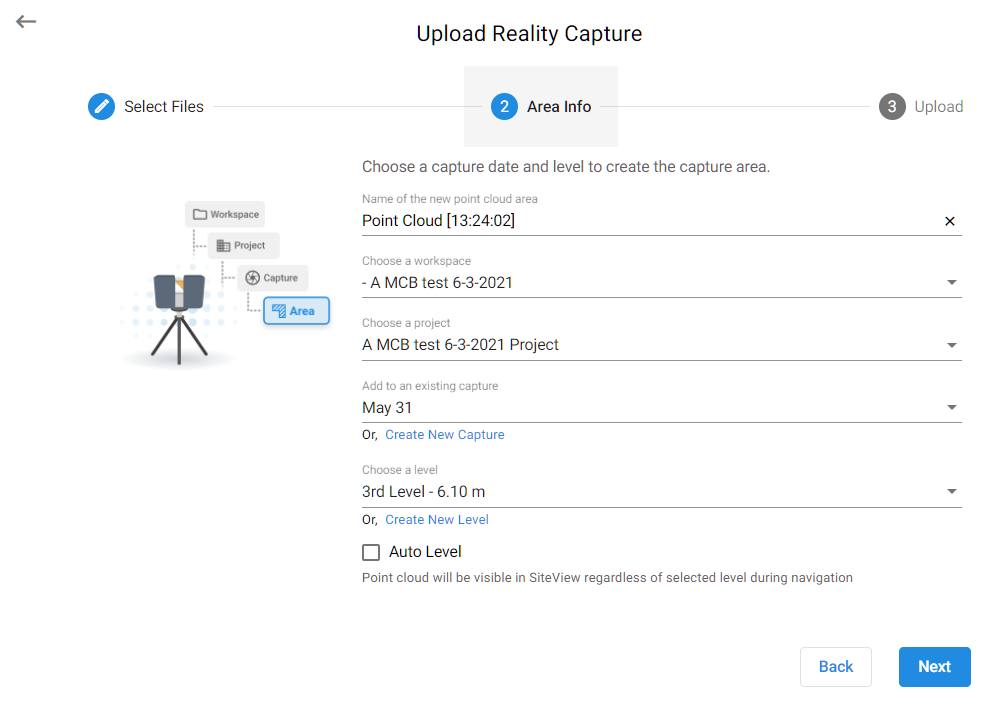

3. Area 설정을 선택합니다:
A. 포인트 클라우드 구역의 이름을 지정합니다.
B. Workspace를 선택합니다.
C. 기존 Project를 선택합니다.
D. 기존 Capture에 추가하거나 새로 만듭니다.
E. Level을 선택하거나 새로 만들거나, 체크박스를 선택해 Auto 레벨에 추가합니다.
Next 버튼을 클릭합니다.
4. 파일이 캐시에 저장됩니다.
5. Upload 버튼을 클릭합니다. 파일이 최적화되어 업로드됩니다.
6. 완료되면 홈 화면으로 돌아가며 완료를 알리는 팝업 메시지가 표시됩니다. Ok 버튼을 클릭하여 과정을 마칩니다.
