소개
SiteView의 Annotations를 사용하면 360° 캡처에 위치별 상세 정보를 첨부할 수 있습니다. 양식을 원하는 대로 구성해 as-built 환경에서 바로 프로젝트 데이터를 기록하고 추적할 수 있어 이슈 관리와 팀 커뮤니케이션이 간소화됩니다.
각 annotation에는 양식 필드, 댓글, 링크, 마크업, 첨부 파일을 담을 수 있으며 모두 가상 현장의 정확한 지점에 연결됩니다. 덕분에 프로젝트 정보를 공간 맥락에서 더 쉽게 확인하고 공유하고 처리할 수 있습니다.
참고:
- SiteView Observer는 annotation을 볼 수는 있지만 만들거나 수정할 수는 없습니다 . 나머지 역할은 모두 전체 권한을 갖습니다.
- annotation 기능을 사용할 수 없는 대상은 공개 액세스 사용자입니다.
Annotations 열기

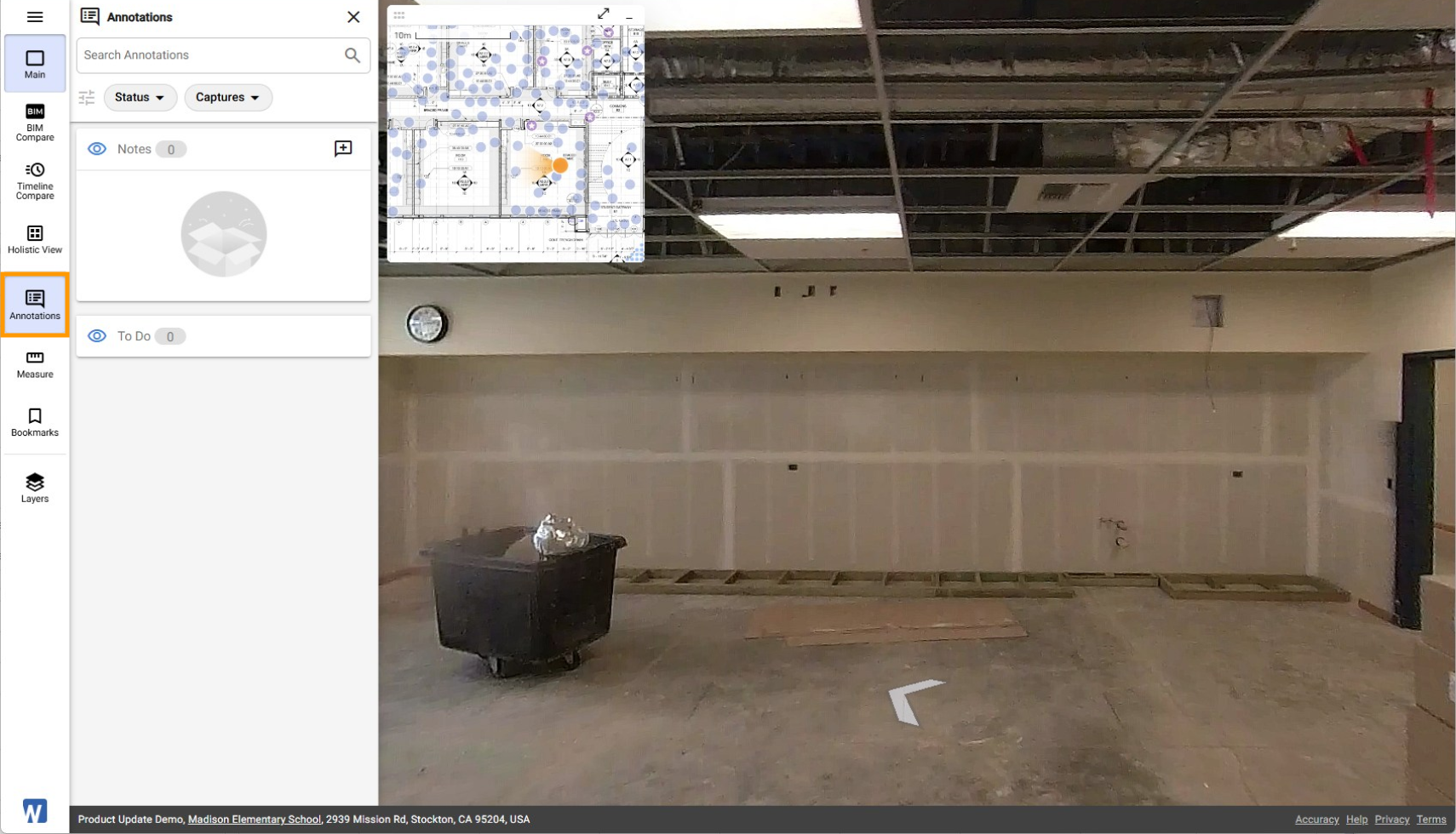

Annotations 패널을 열려면 왼쪽 메뉴에서 Annotations 아이콘을 클릭합니다.
참고: Annotations 아이콘은 프로젝트에 Annotation Group이 하나 이상 추가되어 있을 때만 표시됩니다. Annotation Group은 Project Admin이 Project Setup에서 설정할 수 있습니다.
새 annotation 만들기
SiteView에서 새 annotation을 추가하려면 다음과 같이 합니다.
- Capture Viewer에서 annotation을 만들 위치로 이동합니다.

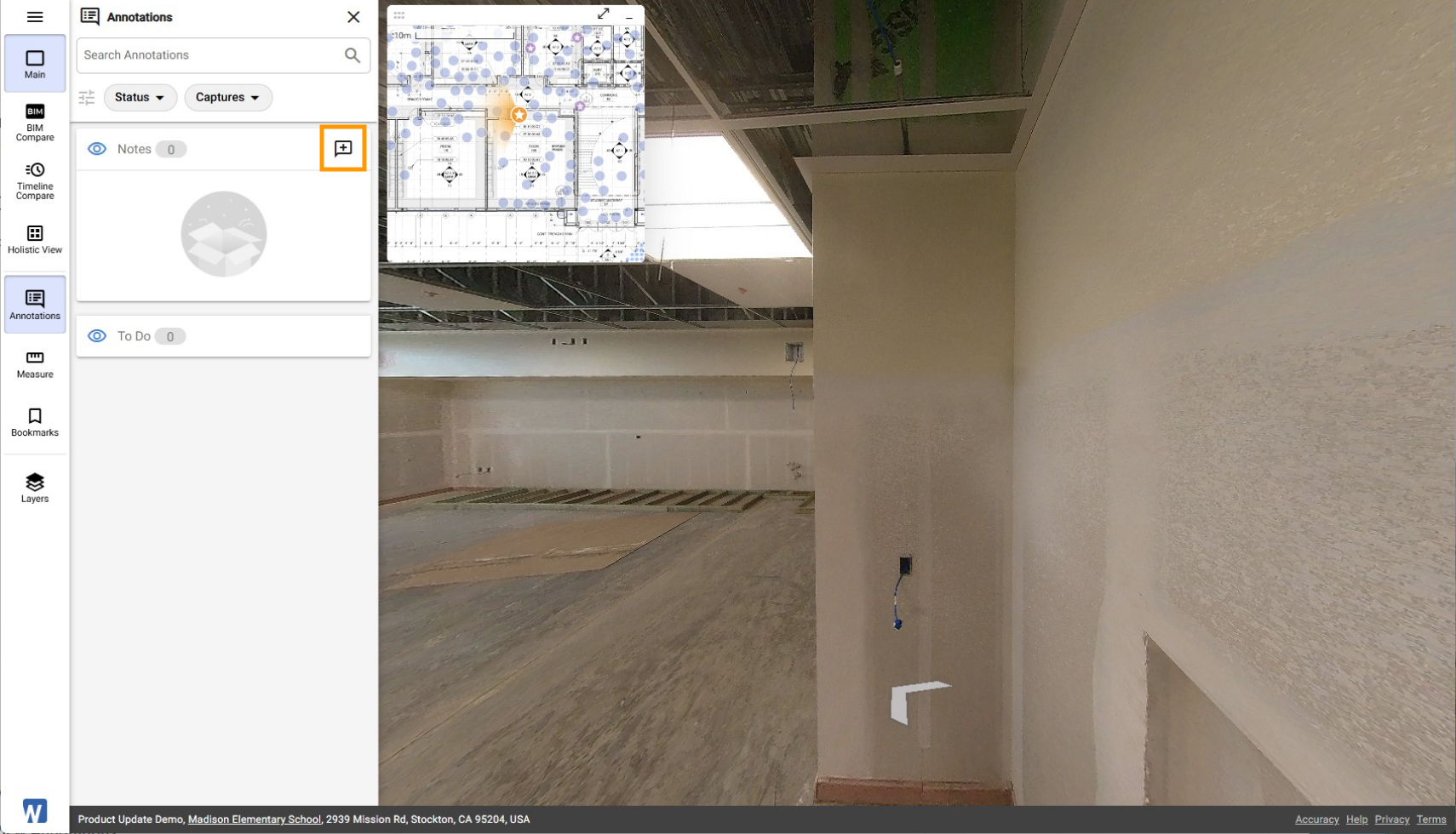

- annotation을 추가할 annotation 그룹의 오른쪽에서
Add Annotation 아이콘을 클릭합니다.
-

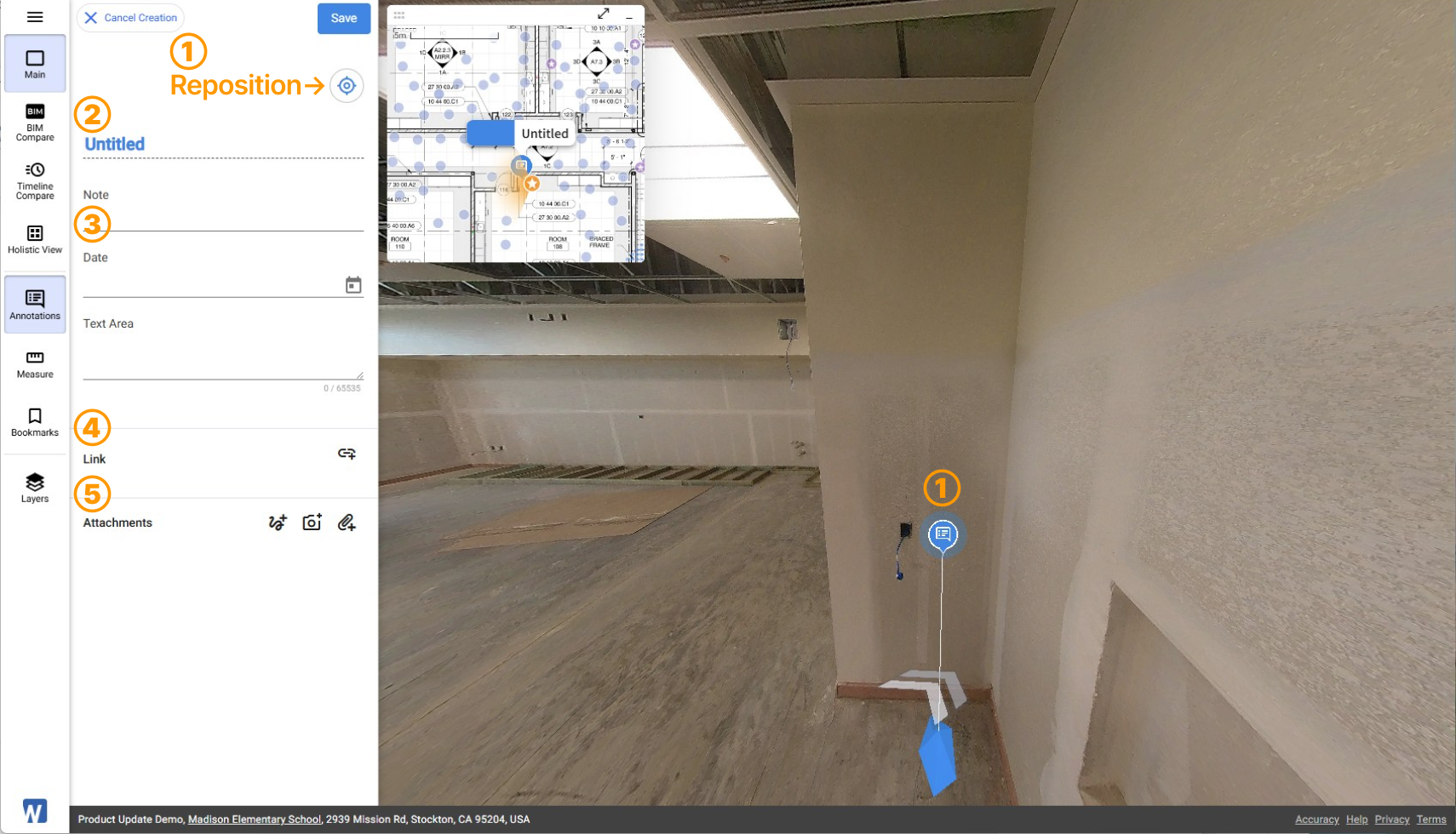

annotation 양식을 작성합니다. 표시되는 필드는 선택한 Form Template에 따라 달라집니다.
① Annotation Badge – 이 배지와 막대는 파노라마 이미지에서 annotation의 위치를 나타냅니다.
참고: 배지는 현재 보고 있는 화면에 자동으로 배치됩니다. 위치를 바꾸려면 양식 오른쪽 위의
Reposition Annotation을 클릭합니다.
② Annotation Title – annotation을 설명하는 이름을 입력합니다.
③ Entry Fields – 템플릿에 따라 달라지며 날짜, 드롭다운, 체크박스, 텍스트 입력 등의 필드가 포함될 수 있습니다.
④ Add Link – 관련 자료를 참조할 수 있도록 URL을 삽입합니다.
⑤ Attachments – 다음 방법으로 파일을 첨부합니다.
- Markup – 화면을 캡처하거나 이미지를 붙여 넣은 다음 그 위에 표시합니다.
- Photo/Video – 카메라가 내장된 Windows 기반 태블릿을 사용하는 경우 사진이나 영상을 바로 촬영해 첨부할 수 있습니다.
- Upload Files – 원하는 파일을 annotation에 첨부합니다. (파일당 최대 3GB)
- annotation을 완료하려면 Save를 클릭합니다.
저장된 annotation 보기 및 관리
annotation 보기
저장된 annotation은 Annotations 패널에 나열되며, 위치를 나타내는
배지는 Capture Viewer와 Plan Viewer에도 표시됩니다.
참고: Capture Viewer에는 현재 파노라마에서 20 feet 이내에 있는 annotation만 표시됩니다.
annotation 관리

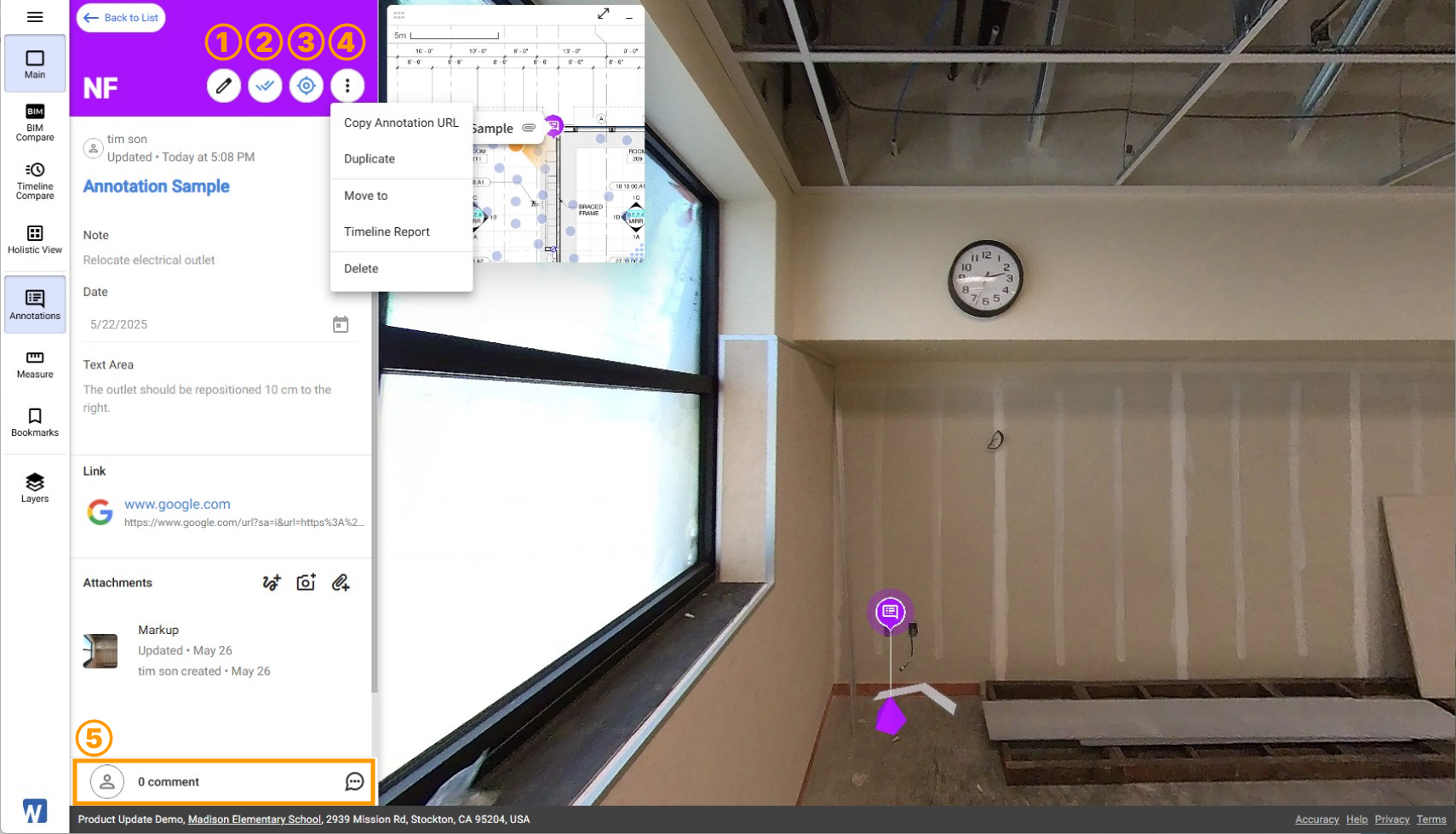

저장된 annotation은 annotation 양식에 있는 작업이나 점 세 개 메뉴로 관리합니다.
참고: annotation을 해결하거나 삭제하거나 댓글을 다는 등 주요 변경이 발생하면 annotation 작성자, 모든 Project Admin, 담당자(지정된 경우)에게 이메일 알림이 전송됩니다.
사용할 수 있는 작업은 다음과 같습니다.
-
Edit – annotation의 양식 필드를 수정합니다.
-
Resolve – annotation을 완료로 표시합니다. 필요하면 다시 열 수 있습니다.
-
-
More Options (점 세 개 메뉴):
-
- Copy Annotation URL – annotation으로 바로 연결되는 링크를 복사합니다.
- Duplicate – annotation의 사본을 만듭니다.
-
Move to – annotation을 다른 캡처나 다른 그룹으로 옮깁니다.
참고: annotation을 다른 그룹으로 옮기는 기능은 두 그룹이 같은 양식 템플릿을 사용할 때만 쓸 수 있습니다.
- Timeline Report – 시각적 타임라인을 PDF 형식으로 내보냅니다. (관련 문서: 타임라인 리포트)
- Delete – annotation을 완전히 삭제합니다.
-
-
Comments – 댓글 입력란으로 맥락, 정보, 요청 사항을 남깁니다.

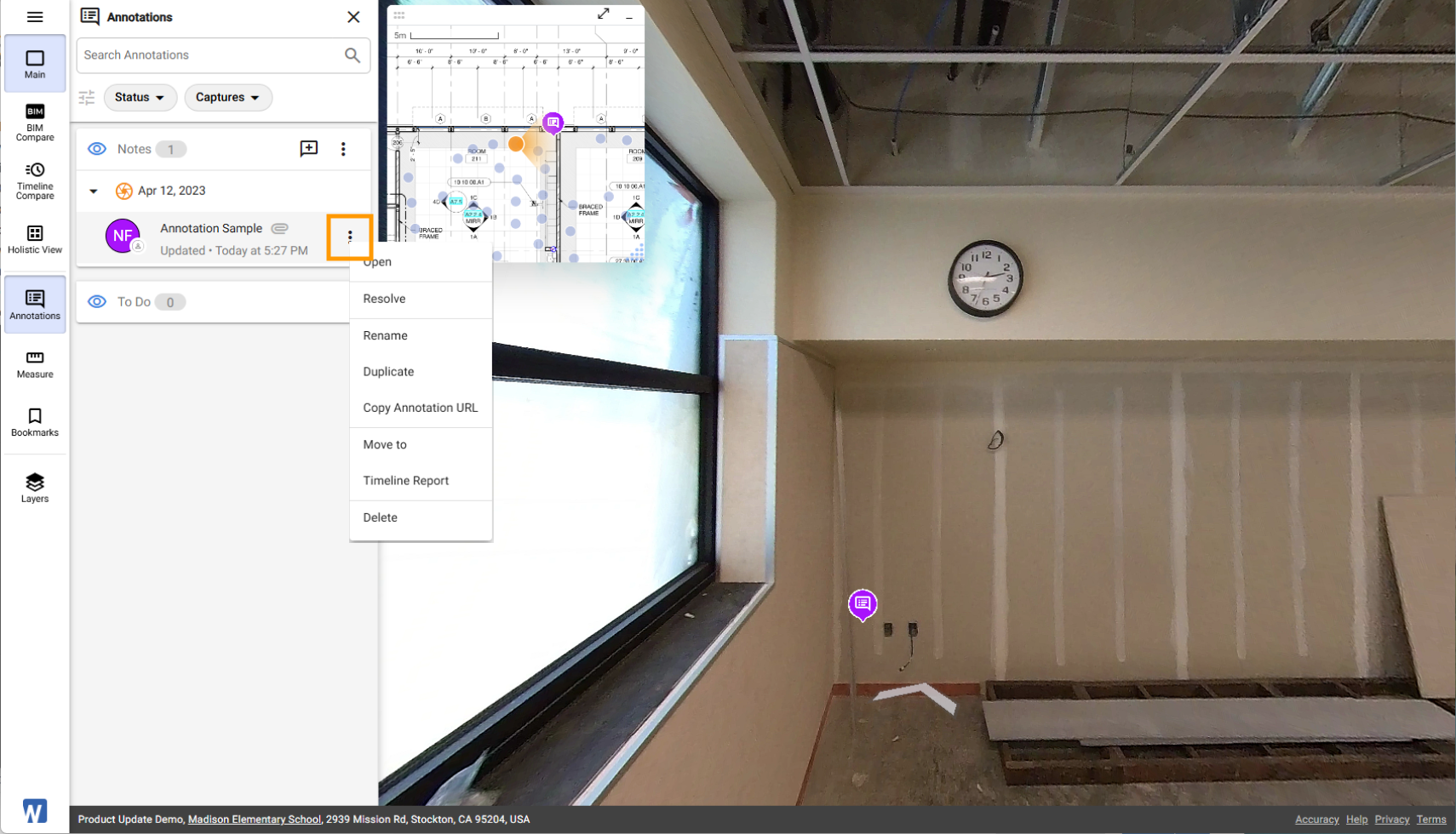

참고: annotation 목록에서 이름 옆의 아이콘을 클릭해도
표시 필터링 및 annotation 검색
Annotation Group 표시 및 숨기기
-
annotation 목록은 Annotation Group 단위로 정리됩니다. 게시된 그룹은 모두 패널에 표시됩니다.
참고: Annotation Group은 Project Admin이 설정합니다. 보이지 않는 그룹이 있으면 Project Admin에게 문의하세요.

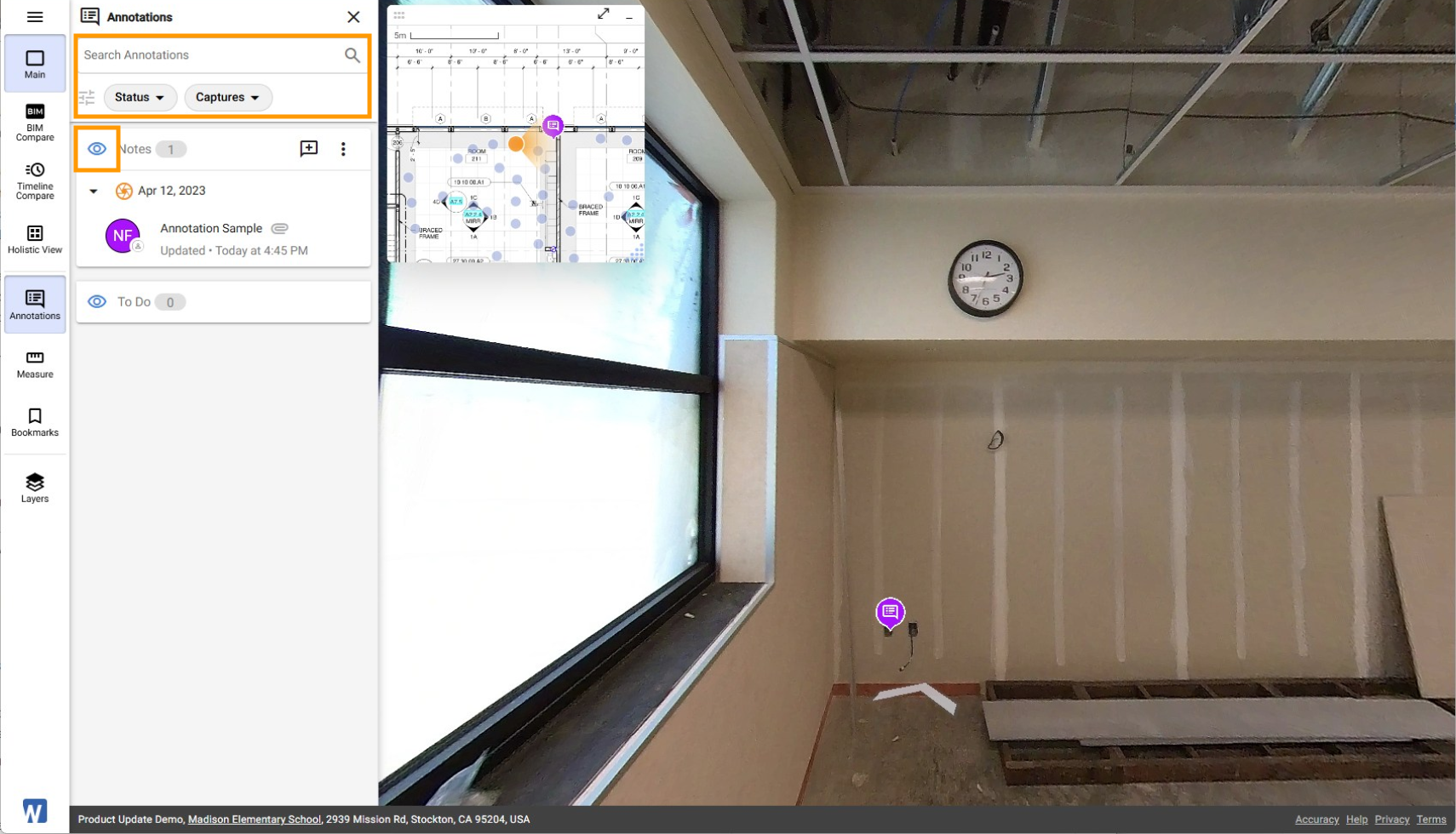

- annotation 그룹 이름 옆의
Show/Hide 아이콘을 클릭해 그룹별 표시 여부를 전환할 수 있습니다.
annotation 검색 및 필터링
- 목록 위쪽의 검색창으로 제목이나 작성자를 기준으로 annotation을 찾습니다.
- 검색창 아래의 필터로 Annotations 패널과 뷰어에 표시할 annotation을 지정합니다.
- Status: All / Open / Resolved
- Capture: All Captures / Current Capture
참고: 왼쪽 메뉴의
Layers로 annotation의 전체 표시 여부를 관리할 수도 있습니다.
참고: SiteView는 annotation과 함께 사용할 수 있는 다음 연동 기능을 제공합니다. 자세한 내용은 아래 문서를 참고하세요.
