SiteView 작업 구역

목차

• 소개
• 작업 구역 사용

소개

작업 구역은 업무와 팀을 명확히 구분된 영역으로 정리해 작업 흐름을 효율적으로 만들어 주는 지정 공간입니다. 이런 구조는 작업 수행을 개선하고 관리를 단순하게 하며 모니터링과 조정을 쉽게 해 여러 작업 환경에서 전반적인 생산성을 높여 줍니다.

SiteView 작업 구역은 지금까지 없던 수준의 제어와 유연성을 제공합니다.

• 폴리라인 도구로 레벨마다 원하는 작업 구역을 그립니다.
• 목적에 맞게 작업 구역을 그룹으로 묶습니다.
• 여러 협력업체에 걸쳐 구역별 as-built 상태를 확인합니다.
• 기초 공사 기간의 구역을 시각적으로 확인합니다.
• 구역별 BIM 설치 진행 상황을 추적합니다.
• 보안 구역을 지정합니다.
• 유지보수 구역을 정리합니다.

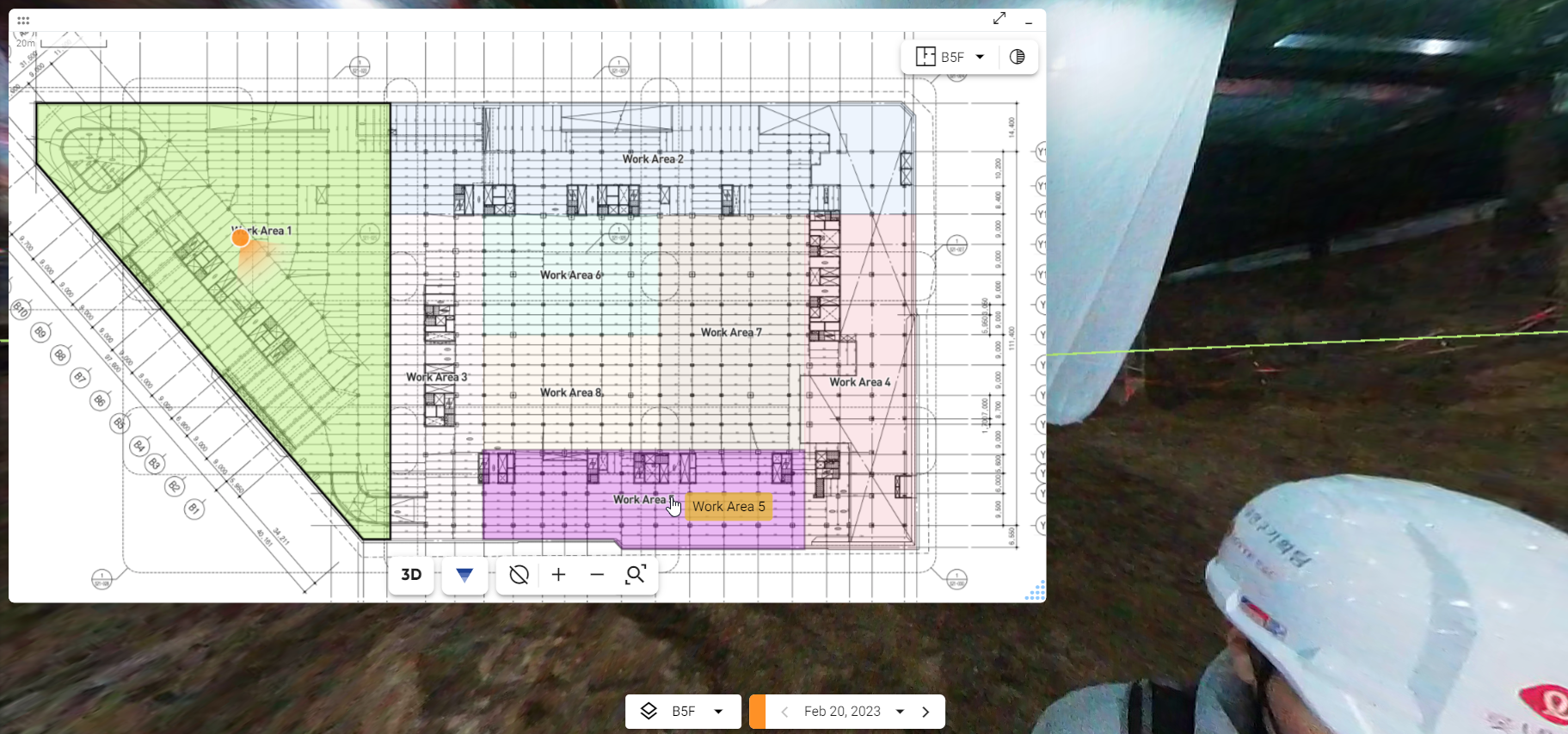

구역 단위로 나눠 as-built 공간 맥락을 살펴보세요. 작업 구역은 다음 여러 화면에서 확인할 수 있습니다.

• 2D 참조 도면
• 3D 가상 투어
• 3D dollhouse 모드

참고: 작업 구역 설정에 대한 자세한 내용은 담당 CSM에게 문의하세요.

작업 구역 사용

작업 구역을 켜고 사용하는 방법은 다음과 같습니다.

1. SiteView의 왼쪽 메뉴에서 Layers 를 클릭합니다.

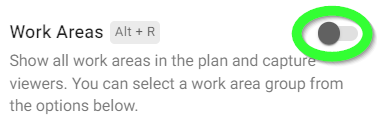

2. 토글을 클릭해 기능을 켭니다.

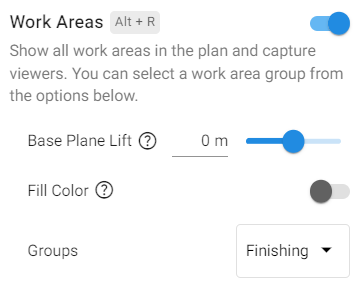

3. 기능을 켠 뒤에는 다음 항목을 조정할 수 있습니다.
   • Base Plane Lift - 기준 바닥과 프로젝트 3D 화면 사이의 거리를 조정합니다.
   • Fill Color - 3D 화면에서 작업 구역을 단색으로 채웁니다.
   • Groups- 각 작업 구역은 그룹에 속합니다. 드롭다운 목록에서 보려는 그룹을 선택합니다.



4. 목록을 닫고 작업 구역을 사용하려면 Layers를 다시 클릭합니다. 실제 화면 예시는 다음과 같습니다.

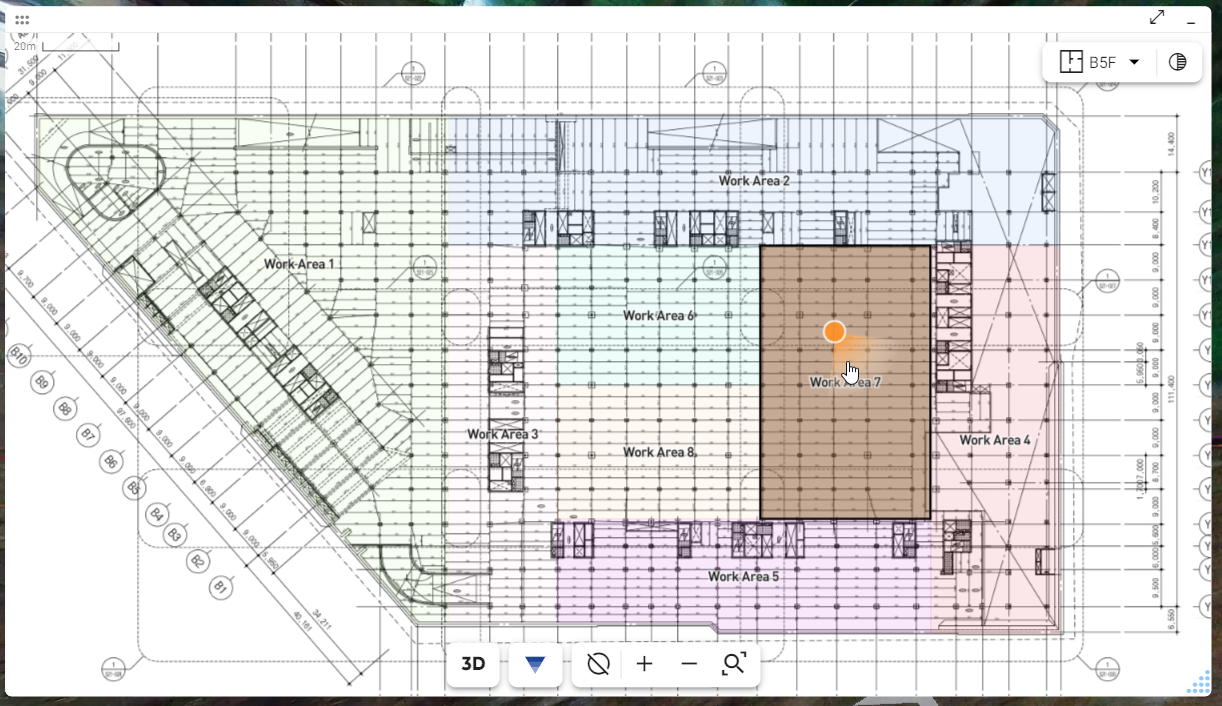

5. Plan Viewer에서 작업 구역 안을 클릭하면 그 안의 파노라마로 이동합니다.
