SiteView 설정

목차

• SiteView 설정
  • 화면 레이아웃
  • 왼쪽 메뉴
  • 뷰어 옵션
    • Capture Viewer
    • Plan Viewer
    • 3D Dollhouse
    • BIM Viewer
    • 타사 뷰어
    • 분리 및 결합
    • Reality Capture 환경 설정
  • 웹 브라우저 요구 사항
  • 키보드 단축키

화면 레이아웃

SiteView에는 두 가지 레이아웃 옵션이 있습니다.

• Grid Layout - 뷰어가 제자리에 고정되며 다른 모니터에서 보기 위해 분리할 수 없습니다.
• Freeform Layout - 뷰어를 화면 어디로든 옮길 수 있고, 다른 모니터에서 보기 위해 분리할 수 있습니다.

SiteView의 레이아웃을 새로 구성하는 방법은 SiteView Designer 문서를 참고하세요.

왼쪽 메뉴

메뉴 보기

메뉴 보기에는 두 가지가 있습니다.

• Collapsed - SiteView를 열었을 때의 기본 보기입니다.
• Expanded - 메뉴 아이콘을 클릭하면 메뉴가 펼쳐집니다. 이 보기에서는 팀 로고, 거리 뷰 지도, Project Admin Center 링크, 공유 링크, 로그인/로그아웃 옵션이 표시되고 Measure 옵션은 숨겨집니다.

메뉴 옵션

메뉴 옵션은 다음과 같습니다.

• Viewer Widgets(여러 종류) - 뷰어 구성을 빠르게 전환합니다. (예: Main에서 Timeline Compare로 변경)
• Annotations - 팀 안에서 변경 사항을 공유합니다.
• OmniNotes - 모바일 기기로 사진과 음성 메모를 기록합니다.
• revizto™ - 사용 설정된 경우 SiteView 안에서 revizto 프로젝트를 다룹니다.
• Measure - 파노라마나 리얼리티 캡처 안에서 측정합니다.
• Captures - 여러 날짜의 캡처를 표로 봅니다.
• Layers- SiteView에 표시할 항목을 선택합니다.
  • Annotations
  • OmniNotes
  • 측정값
  • 참조 도면
  • Room
  • 스케치 도면
  • 그리드
  • 작업 구역
• Bookmarks - 단순 공유보다 세밀하게 SiteView 설정을 저장합니다.

뷰어 옵션

Capture Viewer

옵션은 다음과 같습니다.

상단 옵션

상단 옵션은 다음과 같습니다.

• Filter visibility - 여러 항목의 표시 여부를 켜거나 끕니다.
• Brighten up - 켜면 파노라마(이미지)가 밝아집니다.
• Timeline report - 현재 보이는 Capture Viewer 화면을 캡처해, 같은 화면이 날짜별로 어떻게 변해 왔는지 보여 주는 HTML 파일을 생성합니다.
• Download Image - 파노라마 이미지나 현재 캡처 화면을 JPG 파일로 다운로드합니다.
• Reset Zoom - 확대한 뒤 기본 화면으로 돌아갑니다.
• Pano information -현재 보고 있는 파노라마 이미지의 상세 정보를 표시합니다.

선택한 캡처 날짜에 포인트 클라우드가 있으면 다음 상단 메뉴 옵션이 나타납니다.

• Load Reality Capture - 리얼리티 캡처 데이터(포인트 클라우드/메시)를 봅니다.
• 3D Mode 와 Walk-through Mode - 3D 모델 보기와 파노라마(이미지) 보기를 전환합니다.
• Flatness Heatmap - 높이를 기준으로 리얼리티 캡처를 필터링하는 옵션을 제공합니다.
• Show Clipping Tool - 리얼리티 캡처 화면을 잘라 내고 X-Y-Z 평면에서 3D 객체를 옮깁니다.
• Preferences - 자세한 내용은 아래의 Reality Capture 환경 설정을 참고하세요.
• Reset Zoom - 확대한 뒤 기본 화면으로 돌아갑니다.

하단 옵션

하단 옵션은 다음과 같습니다.

• Level Selector - 레벨을 변경합니다.
• Capture Date Range Selector - 달력 보기나 목록 보기로 날짜를 변경합니다.

오른쪽 클릭 옵션

파노라마, 리얼리티 캡처, BIM, Single Shot 파노라마 등 특정 데이터 유형을 볼 때 다음 오른쪽 클릭 옵션을 사용할 수 있습니다.

• Navigation - 파노라마 사이를 앞뒤로 이동합니다.
• Pano Bubbles- 켜고 끕니다. 켜면 다음 옵션이 있는 메뉴가 나타납니다.
  • 선택할 수 있는 파노라마 버블을 높이로 필터링합니다.
  • 버블 자체의 반지름을 변경합니다.
  • 버블 막대(버블 아래에 붙은 막대)의 길이를 조정합니다.
  • 버블 막대를 지면까지 내립니다. 이 설정은 위의 버블 막대 조정보다 우선합니다.
• Sketch Drawings - 켜고 끕니다.
• Colored Points - 켜고 끕니다.
• Textured Mesh - 켜고 끕니다.
• 3D Objects - BIM Viewer에서 옮겨 온 3D 객체를 보고 변환합니다.
• Single Shot Pano Editing- Single Shot 편집 옵션입니다.
  • 파노라마를 시계 방향이나 반시계 방향으로 90° 회전합니다.
  • Plan Viewer로 파노라마 위치를 다시 지정합니다.

Plan Viewer

옵션

옵션은 다음과 같습니다.

• Reference Plan Selector - 참조 도면을 표시하거나 숨깁니다.
• Transparency Slider - Plan Viewer에서 이미지 투명도를 조정합니다.
• View 3D Dollhouse - 3D Map 영상으로 만든 3D dollhouse를 봅니다. 자세한 내용은 아래 섹션을 참고하세요.
• 지도 보기:
  • True North - 화면을 진북 기준으로 바꿉니다.
  • Satellite View - 위성 지도 보기를 표시합니다(실제 나무, 차량, 건물 등).
  • Map View - 실시간 지도 보기를 표시합니다(건물 외곽선, 도로명, 주소 등).
• Hide Pano Bubbles - 켜고 끕니다.

• Zoom 옵션 - 마우스 스크롤 휠로 확대·축소하거나 플러스와 마이너스 아이콘을 클릭합니다. 기본 화면으로 돌아가려면 Reset Zoom 을 클릭합니다.

• 오른쪽 클릭 옵션:
  • Sync with Capture Viewers - Plan Viewer를 특정 Capture Viewer와 동기화합니다.

파노라마와 뷰포트

• 일반 이미지(파노라마라고도 함)의 위치는 하늘색 점 으로 표시됩니다. 파란 점을 클릭하면 해당 파노라마를 볼 수 있습니다.
• 고화질 이미지(Hi-Fi 파노라마)의 위치는 보라색 점 안의 흰 별 로 표시됩니다. Hi-Fi 파노라마를 클릭하면 볼 수 있습니다.

• 각 Capture Viewer에 현재 표시된 파노라마는 주황색, 분홍색, 초록색, 하늘색으로 강조됩니다. 색상마다 서로 다른 Capture Viewer를 나타냅니다.

• 강조된 파노라마에는 뷰포트 시야각(FOV)도 함께 표시됩니다. 이는 마우스 스크롤 휠로 선택한 확대 수준을 나타냅니다.

• 뷰포트 FOV는 현재 바라보는 방향을 향합니다.

• 파노라마에서 몸을 돌리면 뷰포트도 함께 회전하고, 확대하거나 축소하면 시야 범위가 각각 좁아지거나 넓어집니다.

3D Dollhouse

Plan Viewer의 일부입니다. 옵션은 다음과 같습니다.

• Reference Plan Selector - 참조 도면을 표시하거나 숨깁니다.
• Perspective/Orthographic View - 두 가지 보기를 전환합니다.
  • Perspective - 사람 눈으로 보는 것처럼 멀리 있는 객체가 더 작게 보입니다.
  • Orthographic - 평행선이 그대로 평행하게 유지되고 모든 부분의 크기가 같습니다.
• Camera Preset - 미리 지정된 시점을 선택합니다: Top, Bottom, Front, Back, Left, Right.
• Hide/Show Pano Bubbles - 3D dollhouse에서 파노라마 버블을 숨기거나 표시합니다.
• Elevation Heatmap - 3D dollhouse의 높이 히트맵을 봅니다.
• Reset Zoom - 마우스 스크롤 휠로 확대·축소하거나 플러스와 마이너스 아이콘을 클릭합니다. 이 아이콘을 클릭하면 기본 화면으로 돌아갑니다.
• Show Clipping Tool - 옵션은 다음과 같습니다.
  • X-Y-Z 평면에서 화면을 잘라 냅니다.
  • Relative Range - 좌표값 대신 0에서 시작하는 경계 상자를 사용합니다.
  • Download Point Cloud - 잘라 낸 3D dollhouse를 PLY 또는 XYZ 형식으로 다운로드합니다.
• 3D View Settings - 옵션은 다음과 같습니다.
  • Point Size - 점 크기를 px 단위로 변경합니다.
  • Point Transparency - 점의 불투명도를 100%에서 0% 사이로 조정합니다.
  • Pano Bubble Size - 파노라마 버블 크기를 Small, Medium, Large 중에서 선택합니다.
  • Hide surfaces facing the camera - 점으로 이루어진 면을 숨기거나 표시합니다.
  • Export 버튼- 다음 중 하나로 3D dollhouse를 다운로드합니다.
    • Colored Points: PLY(text) 또는 XYZ 형식
    • Textured Mesh: OBJ(mesh only) 또는 GLB(mesh & texture) 형식
    • 참고: 파일이 크면 나눠서 다운로드됩니다.

BIM Viewer

상단 메뉴

상단 메뉴 옵션은 다음과 같습니다.

• Transport - 객체를 선택하면 나타납니다. 하나 이상의 객체를 Capture Viewer와 Plan Viewer로 옮길 수 있습니다.
• Measure Distance - 객체 하나 또는 여러 개의 거리나 각도를 측정합니다.
• Add X-Y-Z and Box Clipping Planes - 서로 다른 평면의 객체를 표시하거나 숨깁니다.
• Levels - BIM의 모든 레벨을 나열합니다.
• Model Structure - 특정 객체 모델 유형을 켜고 끕니다. 벽이나 다른 객체에 가려 보이지 않는 영역을 확인할 때 유용합니다.
• Properties - BIM의 객체를 클릭하면 구속 조건, 재질, 비용, 치수 등의 세부 정보를 볼 수 있습니다.
• Settings - BIM 뷰어 설정을 조정합니다.
• Filter visibility - BIM에서 파노라마 버블을 표시하거나 숨깁니다.

오른쪽 클릭 옵션

오른쪽 클릭 옵션은 다음과 같습니다.

• 선택한 객체가 없을 때:
  • Select Shown - 모든 객체가 선택되어 옮길 수 있습니다.
  • Show All - 숨겨진 객체를 모두 표시합니다.
  • Show Properties - 선택한 객체의 세부 정보를 표시합니다.
  • Unsync Camera- 현재 파노라마(이미지 파일) 밖에서 화면을 옮겨 가며 BIM 객체를 살펴봅니다. 켜면 다음 새 옵션 을 사용할 수 있습니다.
    • Fly Mode - 1인칭 시점으로 BIM 파일을 이동합니다.
    • Orthographic/Perspective View - BIM 모델을 정사 보기나 투시 보기로 선택해 봅니다.
    • Reset View - 원래 화면으로 돌아갑니다. Capture Viewer와 BIM Viewer의 동기화가 해제된 경우에만 활성화됩니다.
• 객체를 선택했을 때 추가되는 옵션:
  • Isolate - 선택한 객체만 표시합니다.
  • Hide Selected - 선택한 객체를 숨깁니다.
  • Hide Unselected - 선택한 객체를 제외한 모두를 숨깁니다.
  • Focus - 선택한 객체에 화면 초점을 맞춥니다.
  • Transport Selected - 선택한 객체를 Capture Viewer와 Plan Viewer로 옮깁니다.
  • Select in SiteInsights - 선택한 객체를 SiteInsights에서 봅니다.

하단 옵션

하단 옵션은 다음과 같습니다.

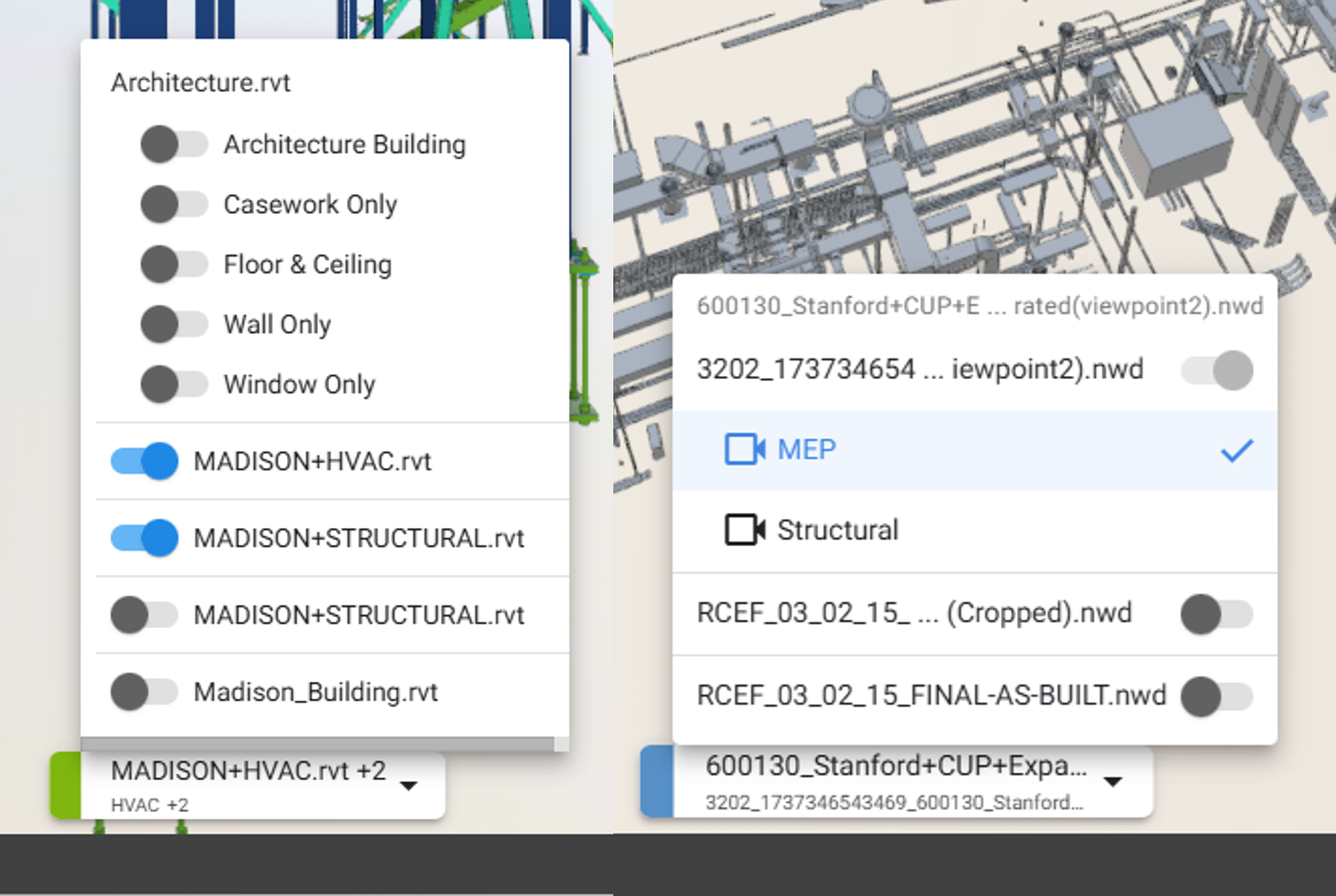

• BIM Selector - BIM 파일 하나 또는 여러 개와 그 안의 뷰를 봅니다.

• Multiple BIM Files - 여러 BIM 모델을 불러와 겹쳐 봅니다.
• Revit 3D Views - Revit에서 미리 정의한 3D 뷰를 동기화해 표시합니다.
• Navisworks Viewpoints - Navisworks에서 미리 정의한 뷰포인트를 그대로 유지해 보여 줍니다.

타사 뷰어

모델 옵션은 다음과 같습니다.

• Matterport
• ArcGIS

뷰어마다 이동 방식이 다릅니다.

참고: 타사 뷰어는 SiteView Designer에서 사용 설정한 경우에만 나타납니다.

분리 및 결합

이 기능은 다음에서 사용할 수 있습니다.

• Capture Viewer(메인 뷰어 제외)
• Plan Viewer
• BIM Viewer

참고: 분리 기능을 사용하려면 Freeform Layout으로 SiteView를 게시해야 합니다.

뷰어를 분리했다가 다시 결합하려면 다음과 같이 합니다.

1. 마우스 버튼을 누른 채 뷰어를 화면 왼쪽이나 오른쪽으로 끌어 "Drag and drop to undock viewer in a new browser window"가 표시될 때까지 이동합니다.
2. 뷰어가 별도의 창으로 열립니다. 이 창은 현재 모니터에서 보거나 다른 모니터로 끌어다 놓고 볼 수 있습니다.
3. 뷰어를 원래 SiteView 브라우저 탭으로 되돌리려면 Undocked를 클릭합니다.

Reality Capture 환경 설정

리얼리티 캡처가 켜져 있으면 Capture Viewer에 Reality Capture Preferences 가 표시됩니다. 사용할 수 있는 옵션은 다음과 같습니다.

Point Limit per Frame

프레임마다 로드할 최대 점 개수를 설정하는 옵션입니다.

참고:

• 점을 많이 렌더링하면 탐색 속도가 느려질 수 있습니다.

Point Size

점 크기 방식은 Fixed 또는 Adaptive(기본값) 중에서 선택합니다.

참고:

• Fixed는 모든 점을 선택한 크기로 렌더링합니다.
• Adaptive는 영역별 밀도에 따라 점을 렌더링합니다.

Point Color Mode

네 가지 색상 모드 중에서 선택합니다.

• RGB는 원본 파일에 지정된 색(Red, Blue, Green)을 사용합니다.
• CMY는 원본 파일에 지정된 색(Cyan, Magenta, Yellow)을 사용합니다.
• Elevation은 원본 파일에서 고른 두 색 사이의 그라데이션(Min Elevation에서 Max Elevation까지)을 사용합니다.
• Intensity는 원본 파일에서 고른 두 색 사이의 그라데이션(Min Intensity에서 Max Intensity까지)을 사용합니다.

Point Cloud Silhouette

이 옵션으로 Point Cloud Silhouette을 켜고 끕니다.

Hide surfaces facing the camera

카메라를 향한 면을 켜고 끕니다.

웹 브라우저 요구 사항

WebGL

SiteView는 그래픽을 많이 사용하므로 360° 사진과 영상, 포인트 클라우드, BIM 파일이 제대로 표시되도록 WebGL을 지원하는 웹 브라우저를 사용하는 것이 좋습니다. WebGL을 사용하면 플러그인 없이도 브라우저가 SiteView의 2D 이미지와 3D 모델을 렌더링할 수 있습니다.

SiteView는 Google Chrome으로 사용하시기를 강력히 권장합니다.

Google Chrome에서 WebGL 켜기

사용 중인 Google Chrome 브라우저와 컴퓨터 GPU가 WebGL을 지원하는지는 이 링크를 클릭해 확인하세요.

브라우저에서 WebGL이 꺼져 있다면 이 동영상의 절차에 따라 켜세요.

키보드 단축키

단축키

도면을 이동할 때 사용하는 단축키는 다음과 같습니다.

• SHIFT + ‘+’ - 확대합니다.
• SHIFT + ‘-’ - 축소합니다.
• 오른쪽 화살표 키 - 오른쪽으로 이동합니다.
• 왼쪽 화살표 키 - 왼쪽으로 이동합니다.
• 위쪽 화살표 키 - 위로 이동합니다.
• 아래쪽 화살표 키 - 아래로 이동합니다.
• SHIFT + 왼쪽 화살표 키 - 시계 방향으로 회전합니다.
• SHIFT + 오른쪽 화살표 키 - 반시계 방향으로 회전합니다.
• SHIFT + 위쪽 화살표 키 - 도면을 앞으로 기울입니다.
• SHIFT + 아래쪽 화살표 키 - (앞으로 기울인 뒤) 도면을 뒤로 기울입니다.

WASD를 이용한 이동

• W - 앞쪽 파노라마로 이동합니다.
• A - 왼쪽 파노라마로 이동합니다.
• S - 뒤쪽 파노라마로 이동합니다.
• D - 오른쪽 파노라마로 이동합니다.
