소개
건설 현장에서 그리드는 공간을 파악하고, 여러 분야를 조율하고, 설계 일관성을 지키는 공통 언어입니다. 새로운 Grid Overlay 기능은 모든 단계에서 as-built 가상 현장을 둘러보는 방식을 바꿔 줍니다.
- 3D as-built 가상 현장에서 상호작용 가능한 그리드 오버레이를 사용합니다.
- as-built 환경 안에서 설계 레이어를 자연스럽게 확인합니다.
- 2D 도면에서 그리드를 기준으로 정밀하게 측정합니다.
건설 실무자를 위한 주요 이점:
- 현재 위치를 더 잘 파악하고 목적에 맞게 이동할 수 있습니다.
- 3D as-built 환경에서 규모를 즉시 가늠할 수 있습니다.
- 알아보기 쉬운 위치 기준으로 협업이 수월해집니다.
참고: 그리드는 프로젝트의 BIM 파일에서 추출됩니다.
Grid Overlay 사용
그리드 오버레이를 켜고 사용하는 방법은 다음과 같습니다.
- SiteView의 왼쪽 메뉴에서 Layers
를 클릭합니다.
- 토글을 클릭해 기능을 켭니다.

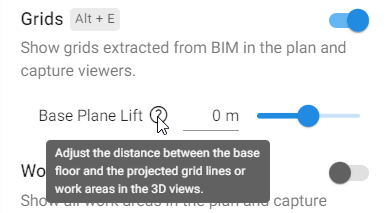

- 기능을 켠 뒤에는 기준 도면 높이를 조정하거나 기본값 그대로 두면 됩니다.

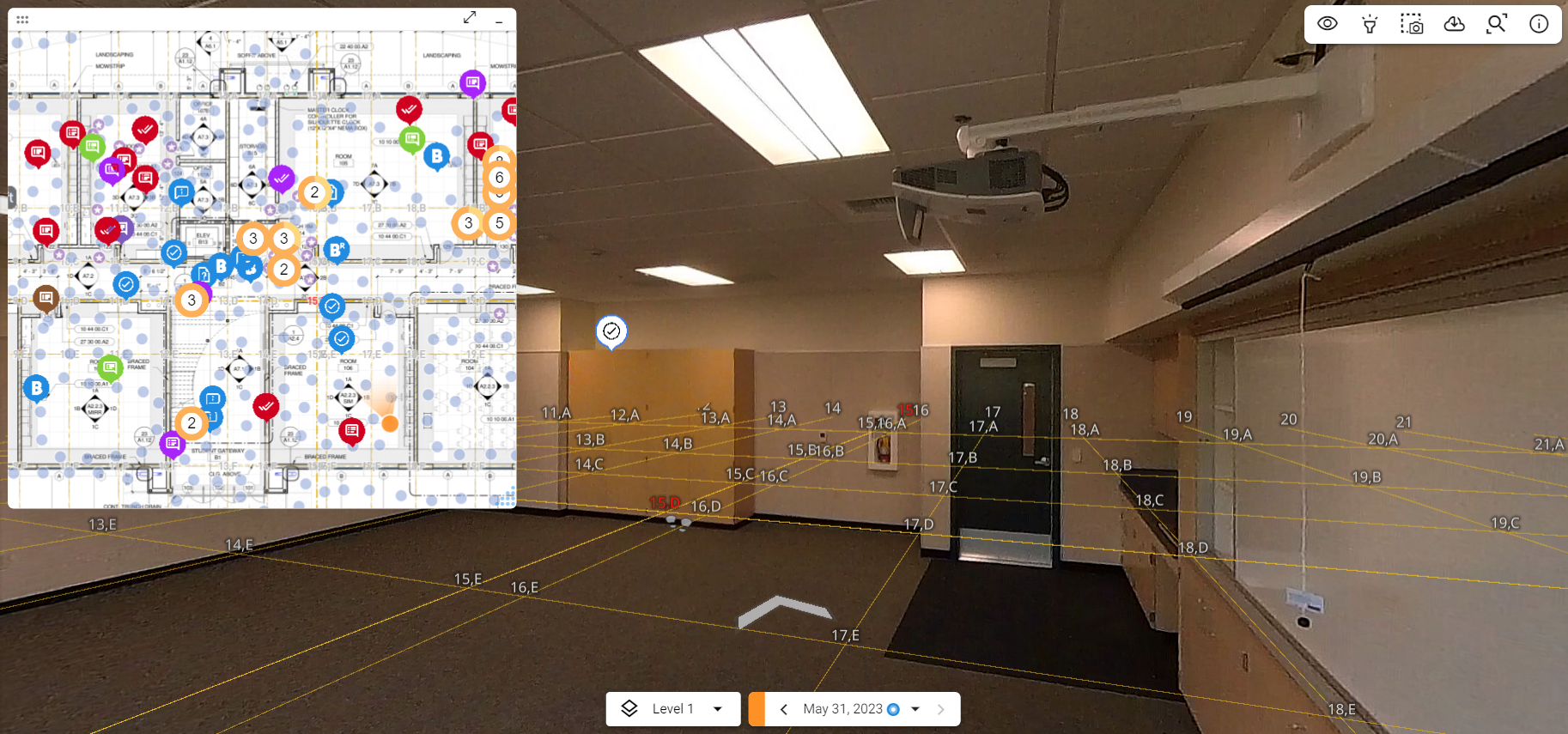

- 목록을 닫고 그리드를 사용하려면 Layers를 다시 클릭합니다. 실제 화면 예시는 다음과 같습니다.

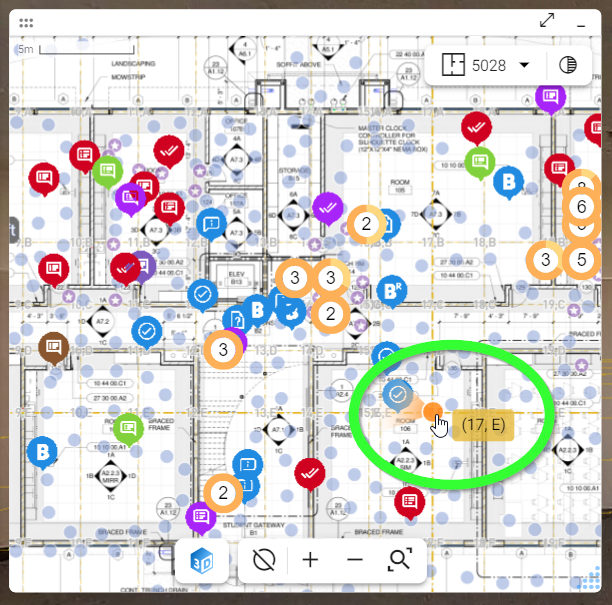

- Plan Viewer에서 좌표 교차점(예: 17, E)을 클릭하면 해당 지점으로 바로 이동합니다.
- 좌표 교차점에 도착하면 어긋난 부분을 짚어 내거나, 측정하거나, 어디를 조정할지 협의하거나, Annotations 기능으로 팀원과 소통할 수 있습니다.
