소개

SiteView의 Volume 측정을 사용하면 360° 캡처나 가져온 포인트 클라우드 데이터만으로 야적더미, 토공, 작물 수확량, 채석장 등의 규모를 빠르게 계산할 수 있습니다.

보통 이런 계산에는 드론과 전용 소프트웨어가 필요합니다. CupixWorks는 SiteView 안에서 바로 정확하게 측정할 수 있게 해 이 과정을 단순하게 만듭니다.

참고: 측정 도구 사용에 대한 전반적인 안내는 측정 문서를 참고하세요.

어떤 기능인가요?

Volume 측정 도구는 SiteView에서 지정한 영역 안의 순 부피를 계산합니다. RulerBoard를 기준면으로 사용하면 정확도를 더 높일 수 있습니다. 이 기능은 캡처에 3D Dollhouse나 가져온 포인트 클라우드가 포함되어 있을 때 사용할 수 있습니다.

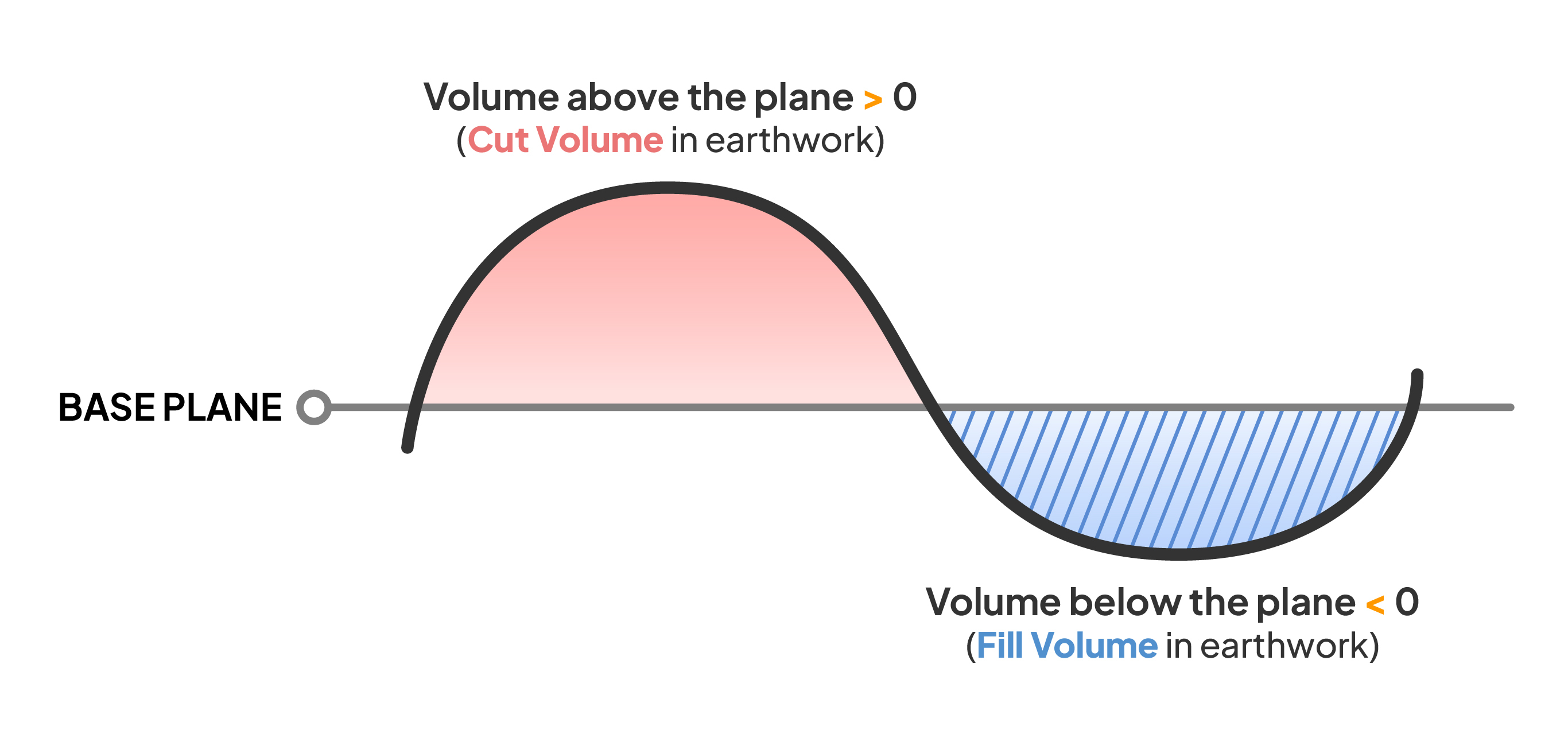

• 계산 방식: 기준면에서 위아래 양방향으로 돌출시켜 계산합니다.
• 계산식: 순 부피 = 기준면 위 부피 – 기준면 아래 부피


왜 사용하나요?

부피 측정은 여러 산업에서 실질적인 도움이 됩니다.

• 건설 & 건축 – 절토·성토 분석, 굴착 진행 관리, 야적더미 관리
• 물류 – 재고 부피 산정, 적재 공간 최적화
• 농업 – 작물 수확량 추정, 토지 이용 분석

CupixWorks를 사용하면 추가 장비나 외부 프로그램 없이 이러한 측정을 끝낼 수 있습니다.

부피 측정 방법

1단계: 측정 도구 열기

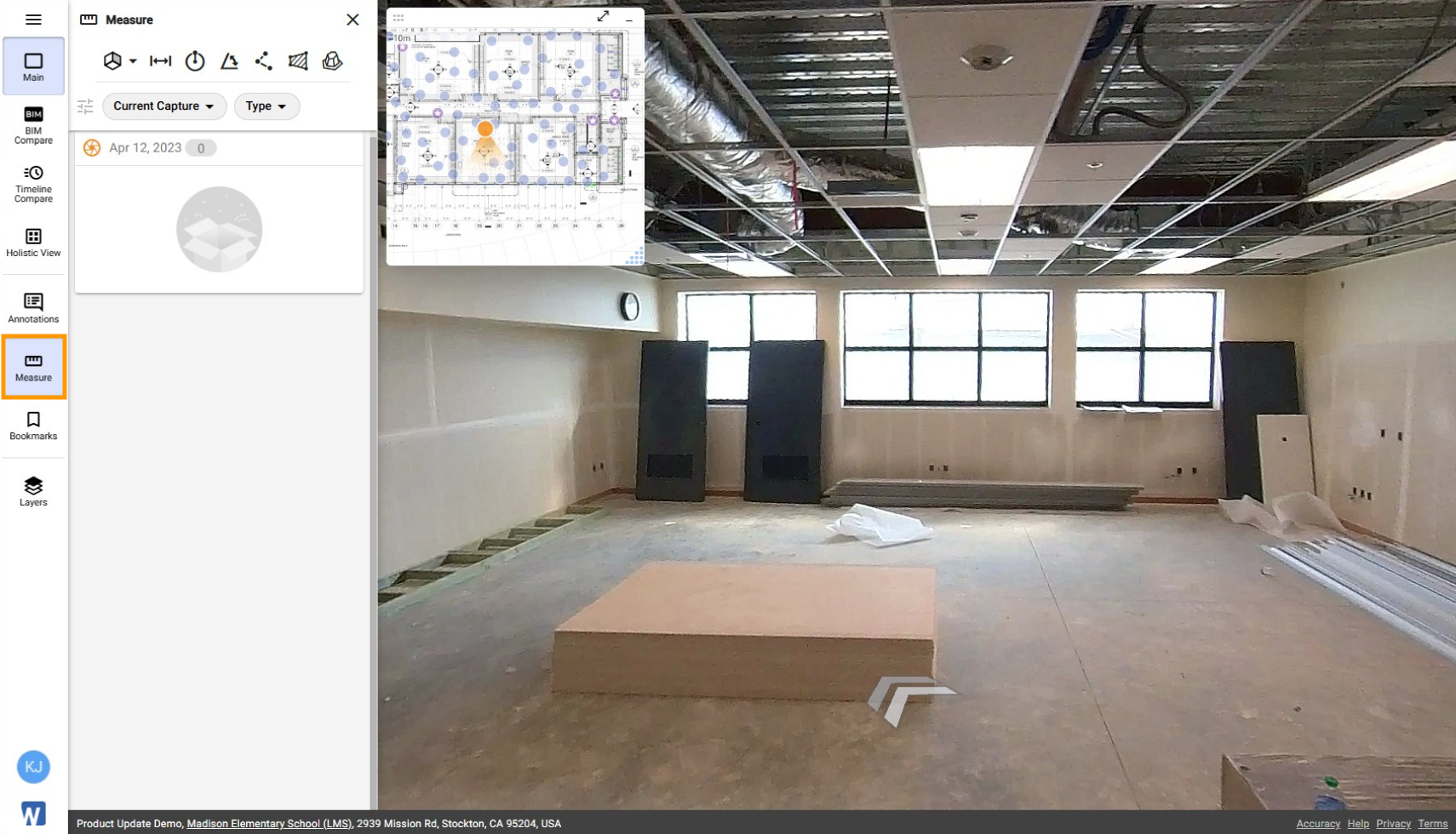

왼쪽 메뉴에서 Measure를 클릭합니다.

2단계: 3D Dollhouse 또는 포인트 클라우드 보기 켜기

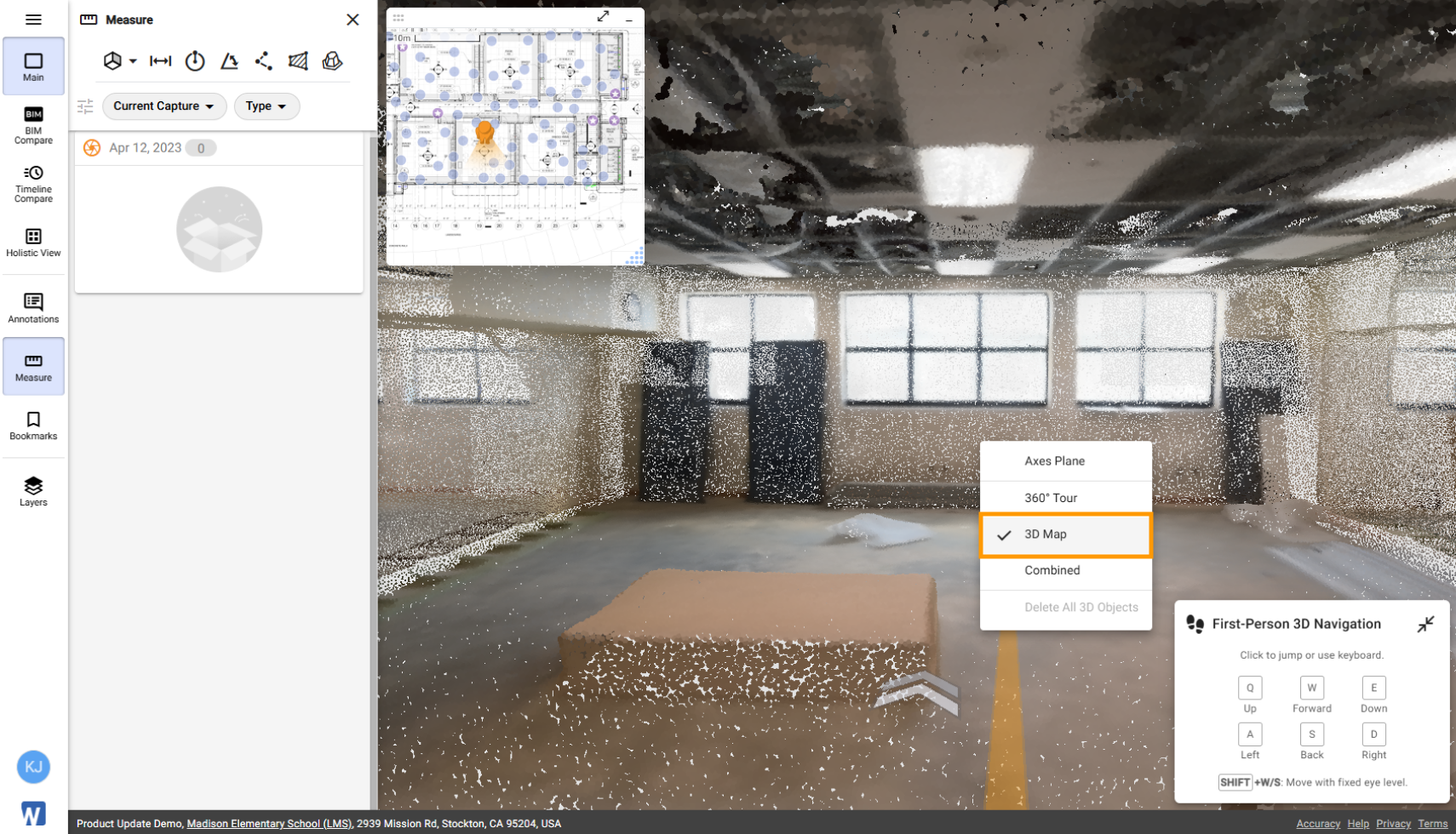

1. Capture Viewer 안에서 마우스 오른쪽 버튼을 클릭하고 3D Map을 선택하거나 Aerial Mode로 전환합니다.

참고: 360° Tour 모드에서도 부피를 측정할 수 있지만, 가장 정확한 결과를 얻으려면 3D Dollhouse 보기(3D Map 모드 또는 Aerial Mode)를 켜는 것을 권장합니다.

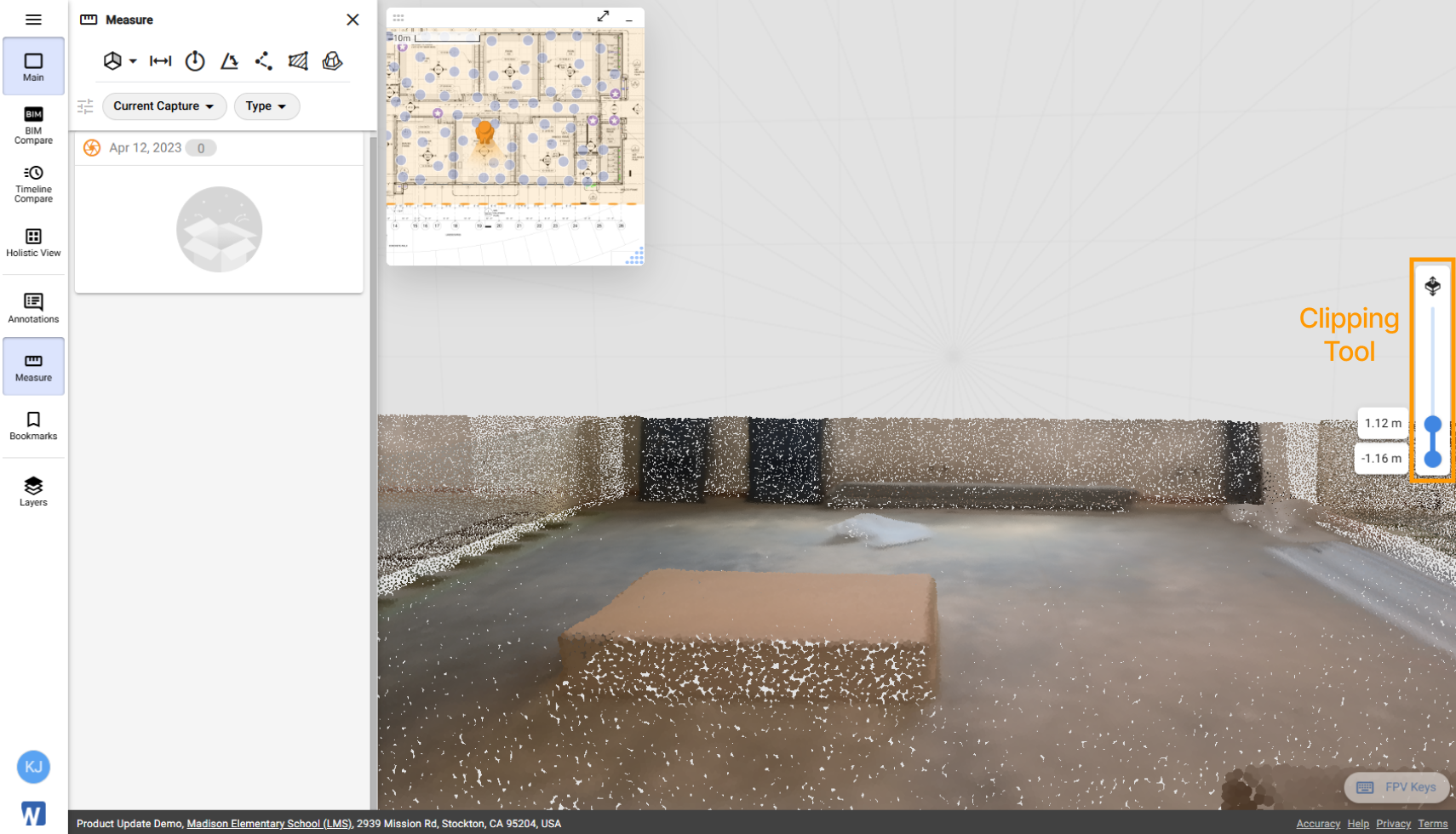

2. Clipping Tool로 X, Y, Z 방향에서 모델을 잘라 불필요한 데이터 지점을 제외합니다.

참고: 3D Map 보기(First-Person Mode)에서는 Z축으로만 자를 수 있습니다.

3-1단계: 부피 직접 측정

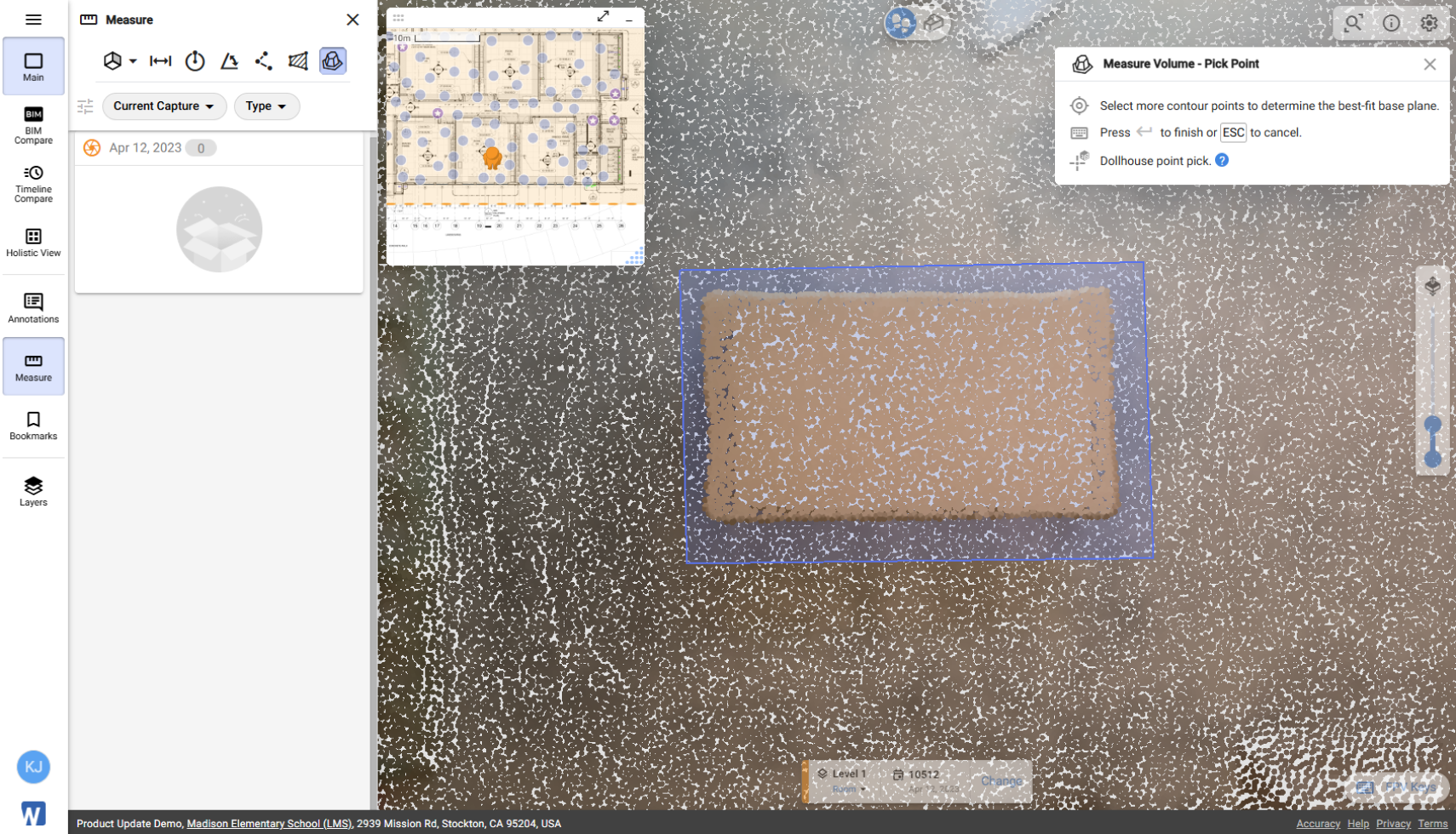

1. 측정 도구에서 Volume을 클릭합니다.

2. 경계 영역을 지정할 지점을 선택한 다음 Enter를 눌러 부피를 계산합니다.

참고: 마지막 지점을 취소하려면 Ctrl + Z를, 선택을 모두 취소하려면 Esc를 누릅니다.

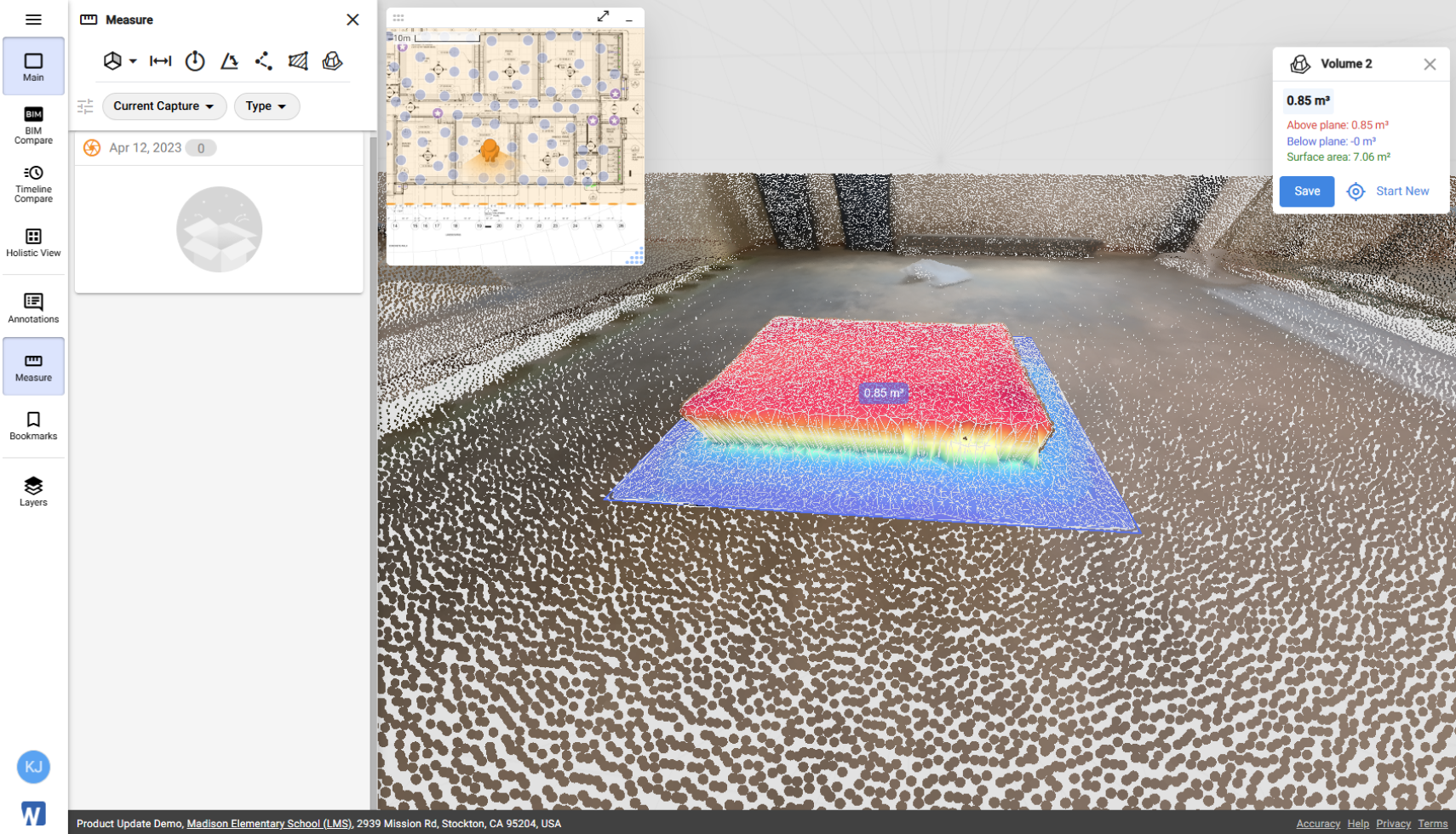

3. 부피가 의도한 대로 계산되었는지 확인한 다음 Save를 클릭해 측정값을 저장합니다.

참고: 기준면은 선택한 지점들의 평균 평면으로 자동 생성됩니다.

3-2단계: RulerBoard를 사용한 부피 측정

참고: 토지, 농경지처럼 지면이 고르지 않거나 개방된 환경에서 기준면을 직접 설정해야 할 때 이 방법을 사용하세요. 정확도를 높이려면 Aerial Mode에서 기준면을 설정하고 측정하는 것을 권장합니다.

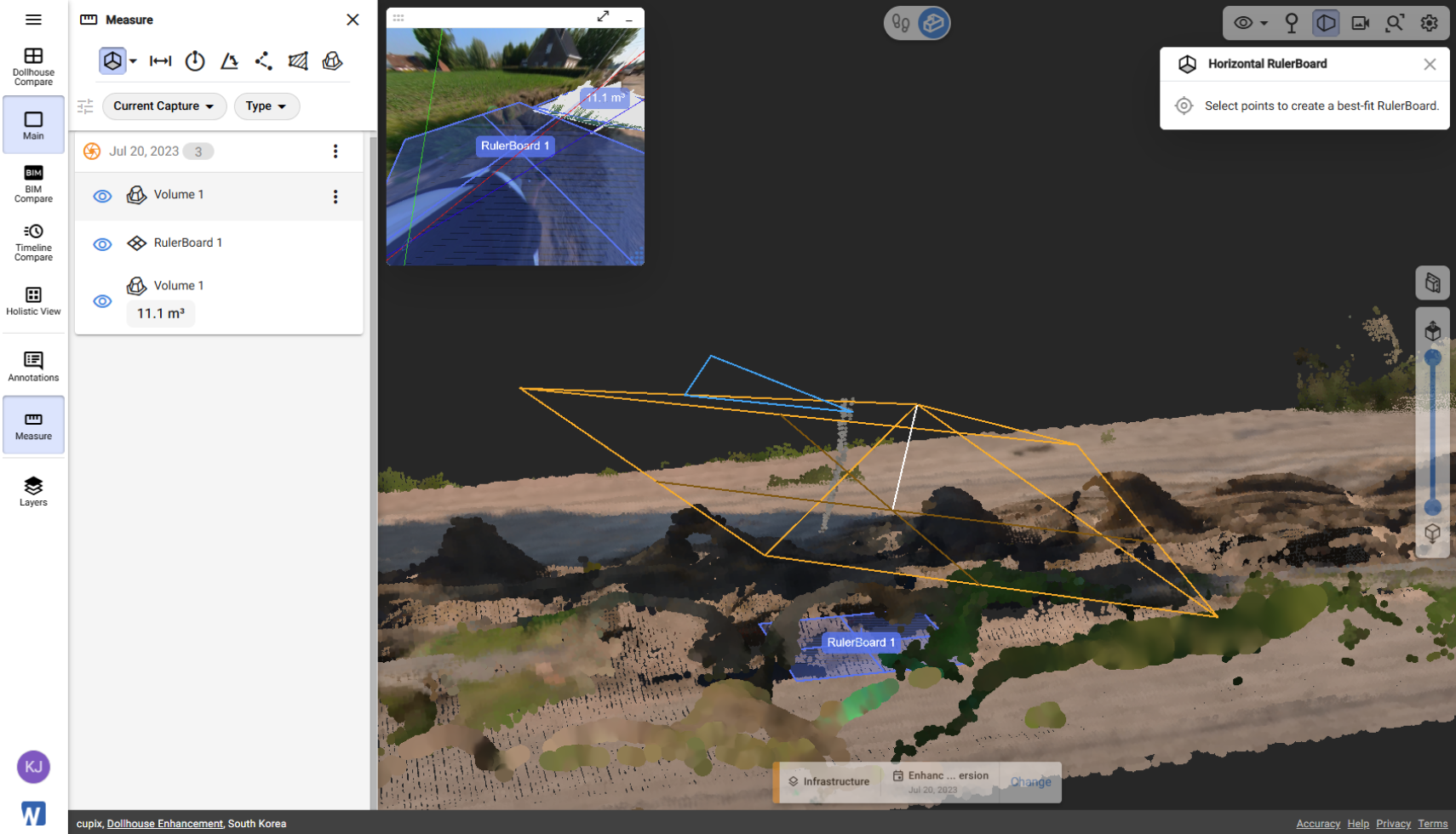

1. 측정 도구에서 RulerBoard 를 클릭하고 부피를 측정할 위치에 기준면을 만듭니다.

참고: 자세한 방법은 RulerBoard로 측정하기 문서를 참고하세요.

2. 만들어진 RulerBoard를 선택해 활성화한 다음 Volume을 클릭합니다.

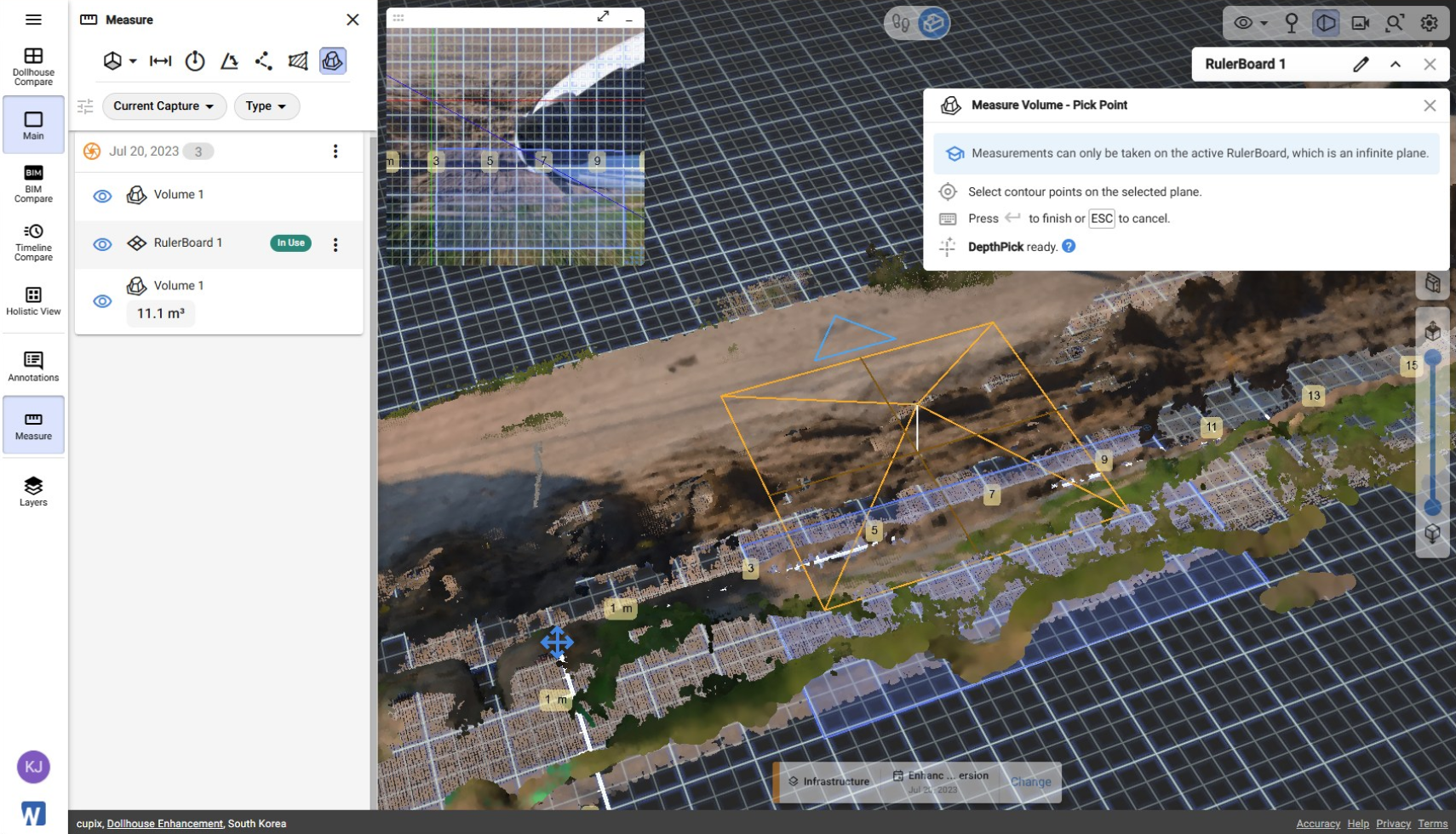

3. 기준면 위에서 측정 영역을 지정할 지점을 선택한 다음 Enter를 눌러 부피를 계산합니다.

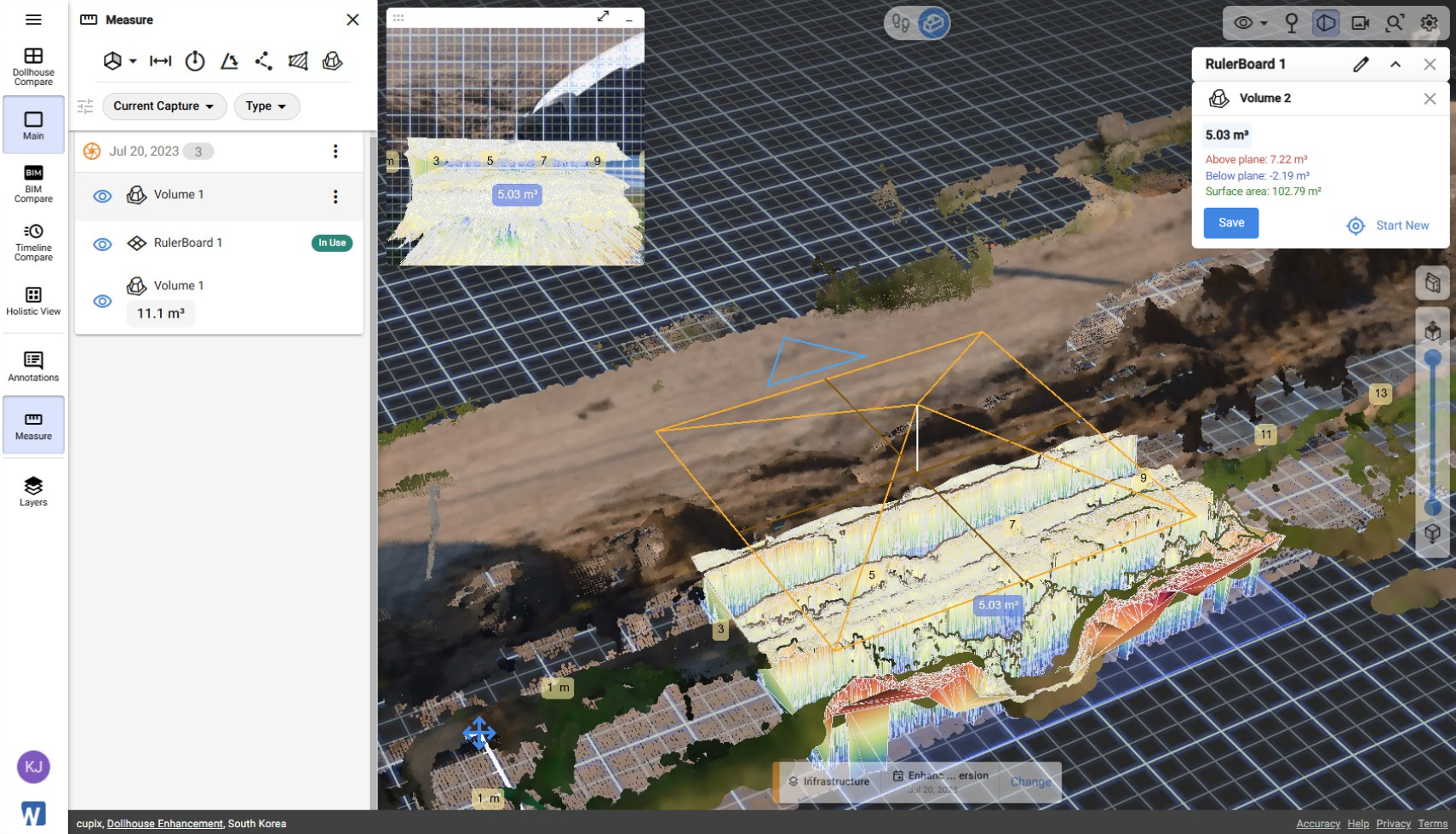

4. 부피가 의도한 대로 계산되었는지 확인한 다음 Save를 클릭해 측정값을 저장합니다.
