소개

SiteView의 Measurement 도구를 사용하면 360° 파노라마, 3D Dollhouse, 참조 도면을 이용해 가상 투어 안에서 공간 치수를 손쉽게 측정할 수 있습니다. 측정 대상에 따라 Capture Viewer와 Plan Viewer 양쪽에서 이 도구를 사용할 수 있습니다. 거리, 각도, 면적, 부피를 계산해 현장 상태를 확인하고, 시간에 따른 변화를 모니터링하고, 측정 결과를 팀과 공유하세요.

측정 도구 열기

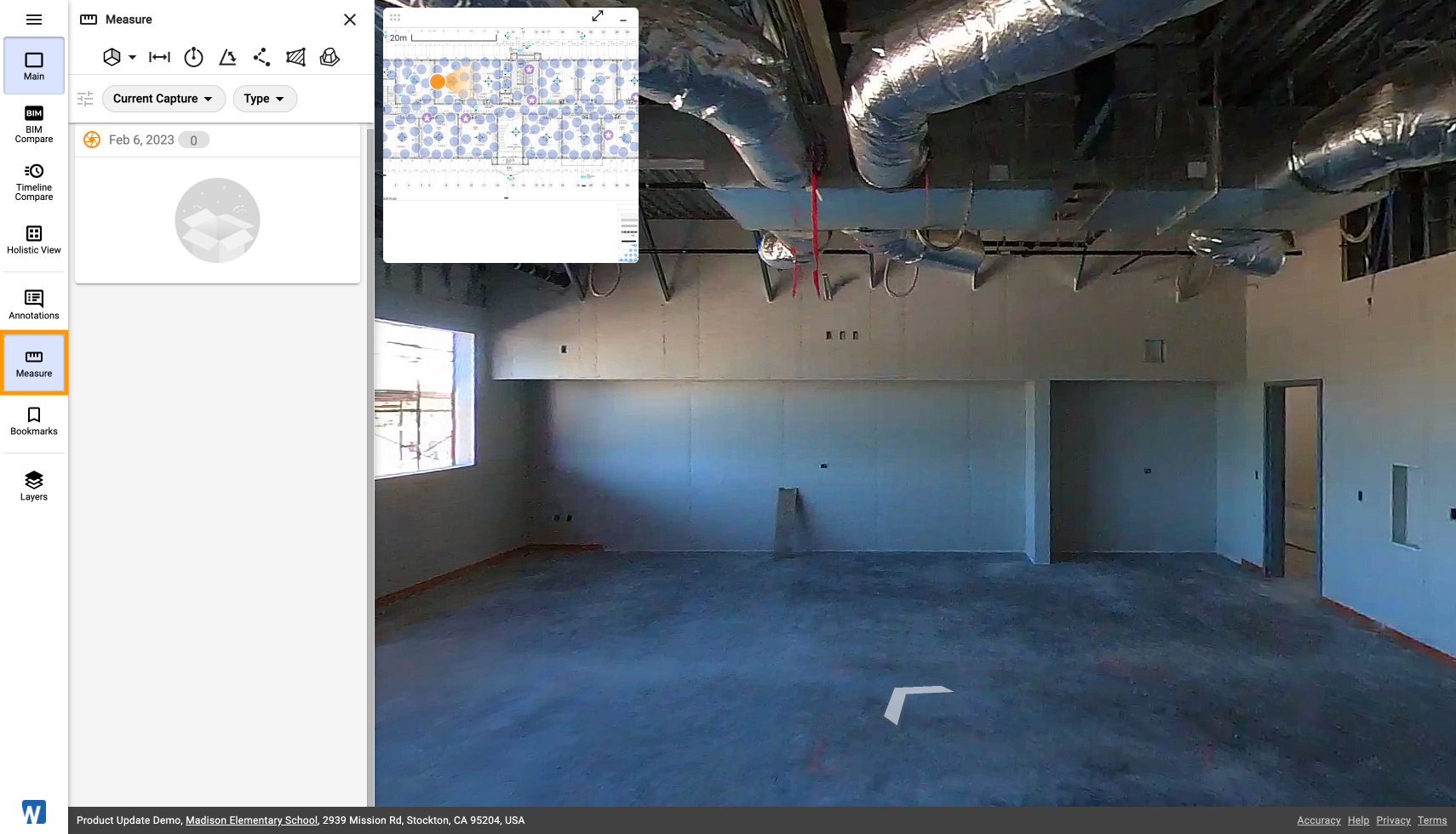

SiteView에서 Measurement 도구를 열려면 왼쪽 메뉴에서 Measure 아이콘을 클릭합니다.

참고:

• 개인 단위 설정(예: 미터 또는 피트)은 프로젝트의 단위 설정보다 우선합니다. 사용자 설정에서 변경할 수 있습니다.
• SiteView Observer와 공개 액세스 사용자는 임시 측정은 할 수 있지만 저장하거나 관리할 수는 없습니다.

측정 도구 사용

Measure 패널에는 사용 상황과 형상에 따라 선택할 수 있는 여러 측정 유형이 있습니다.

• Distance – 두 점 사이의 직선 거리를 측정합니다.
• Radius – 원형 영역의 반지름을 측정합니다.
• Angle – 세 점이 이루는 각도를 측정합니다.
• Path – 여러 구간으로 이어진 선의 전체 길이를 측정합니다.
• Area – 여러 점을 이어 영역을 그려 표면적을 측정합니다.
• Volume – 지정한 영역 안의 3차원 공간을 측정합니다.

참고: 벽, 바닥 등 평평한 면을 더 정확하게 측정하려면 RulerBoard 기능을 사용하세요. 자세한 방법은 RulerBoard 문서를 참고하세요.

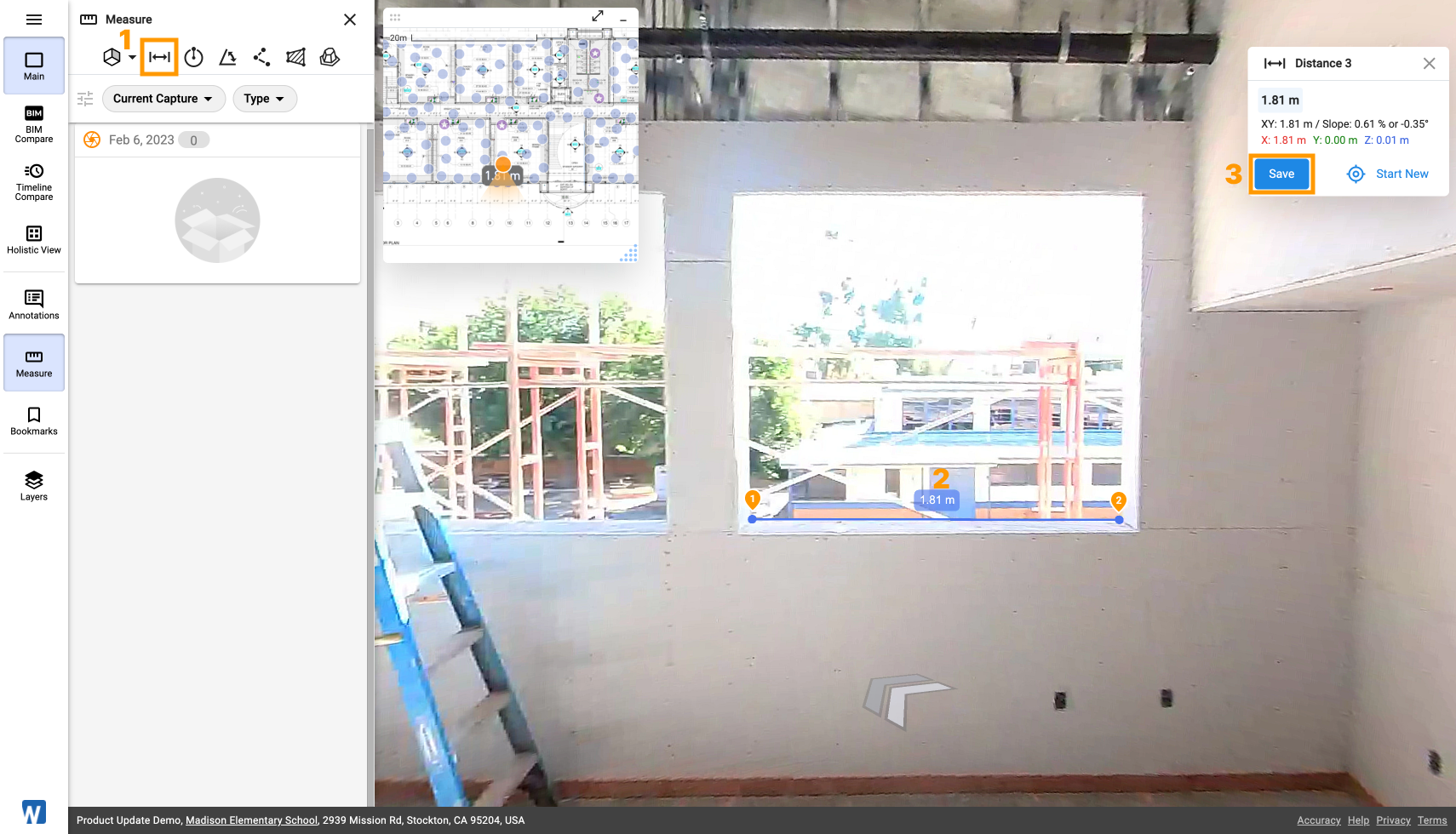

Capture Viewer에서 측정하는 방법

1. 측정 유형을 선택합니다(예: Distance).
2. 파노라마를 클릭해 각 지점을 지정합니다.
3. 측정값을 저장하려면 Save를 클릭합니다.

참고: 3D Dollhouse 데이터가 없거나 아직 처리 중이면 Depth Pick 모드가 비활성화되고 Stereo Pick 모드로 전환됩니다.

• Depth Pick은 360° 파노라마에서 한 번의 클릭으로 3D 지점을 선택할 수 있게 해 줍니다.
• Stereo Pick은 3D 좌표를 생성하기 위해 서로 다른 두 시점에서 같은 지점을 선택해야 합니다.

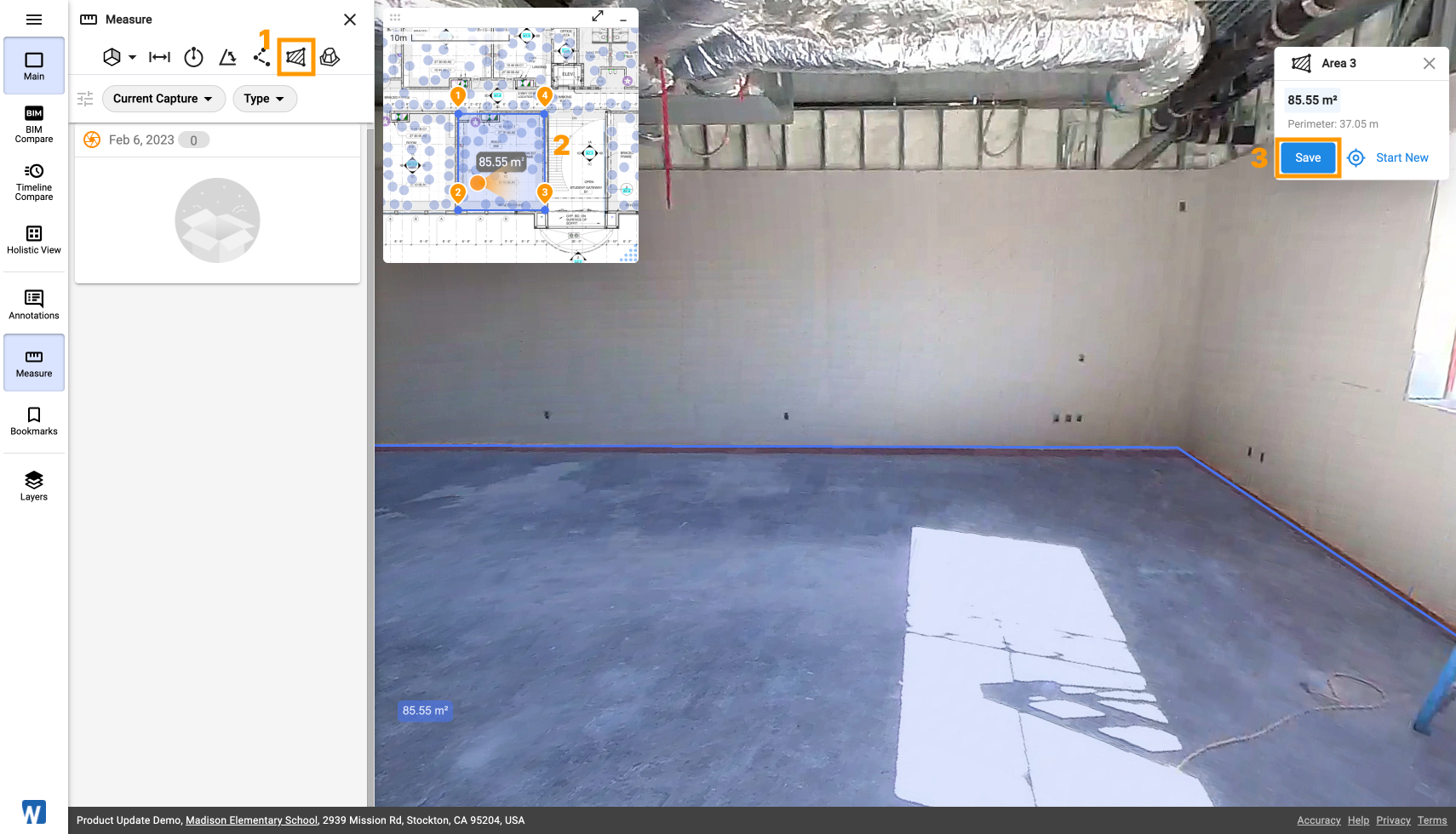

Plan Viewer에서 측정하는 방법

1. 측정 유형을 선택합니다(예: Area).
2. 참조 도면에서 점을 클릭해 측정 영역을 그립니다.
3. Enter를 눌러 도형을 완성한 다음 Save를 클릭합니다.

측정값 보기 및 관리

저장된 측정값은 모두 Measurement Panel에 나열되며, 여기에서 확인하고 정리하고 표시 여부를 조정할 수 있습니다.

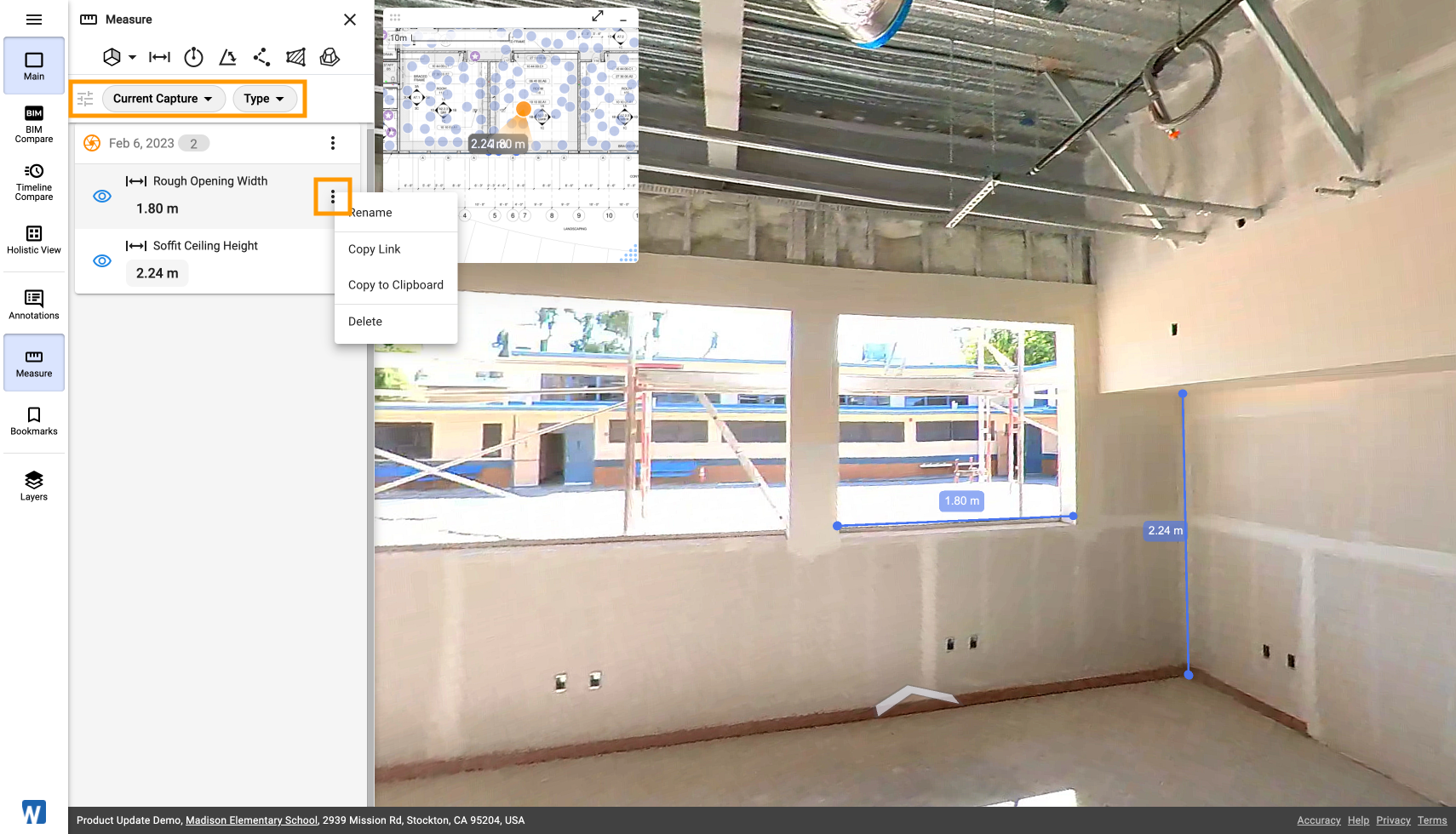

다음 작업으로 측정값을 관리합니다.

• 측정값을 클릭하면 뷰어에서 해당 위치로 바로 이동합니다.
• 점 세 개 메뉴로 측정값의 이름을 바꾸거나 삭제하거나 링크를 복사합니다.
• 필터를 적용해 목록을 좁힐 수 있습니다.
  • Capture – All Captures의 측정값을 모두 보거나 Current Capture의 측정값만 봅니다.
  • Measurement Type – 사용한 도구(예: Distance, Area)로 필터링합니다.

참고: 측정값은 개별 캡처에 연결되므로 여러 날짜의 현장 상태를 비교하고 시간에 따른 변화를 추적할 수 있습니다.

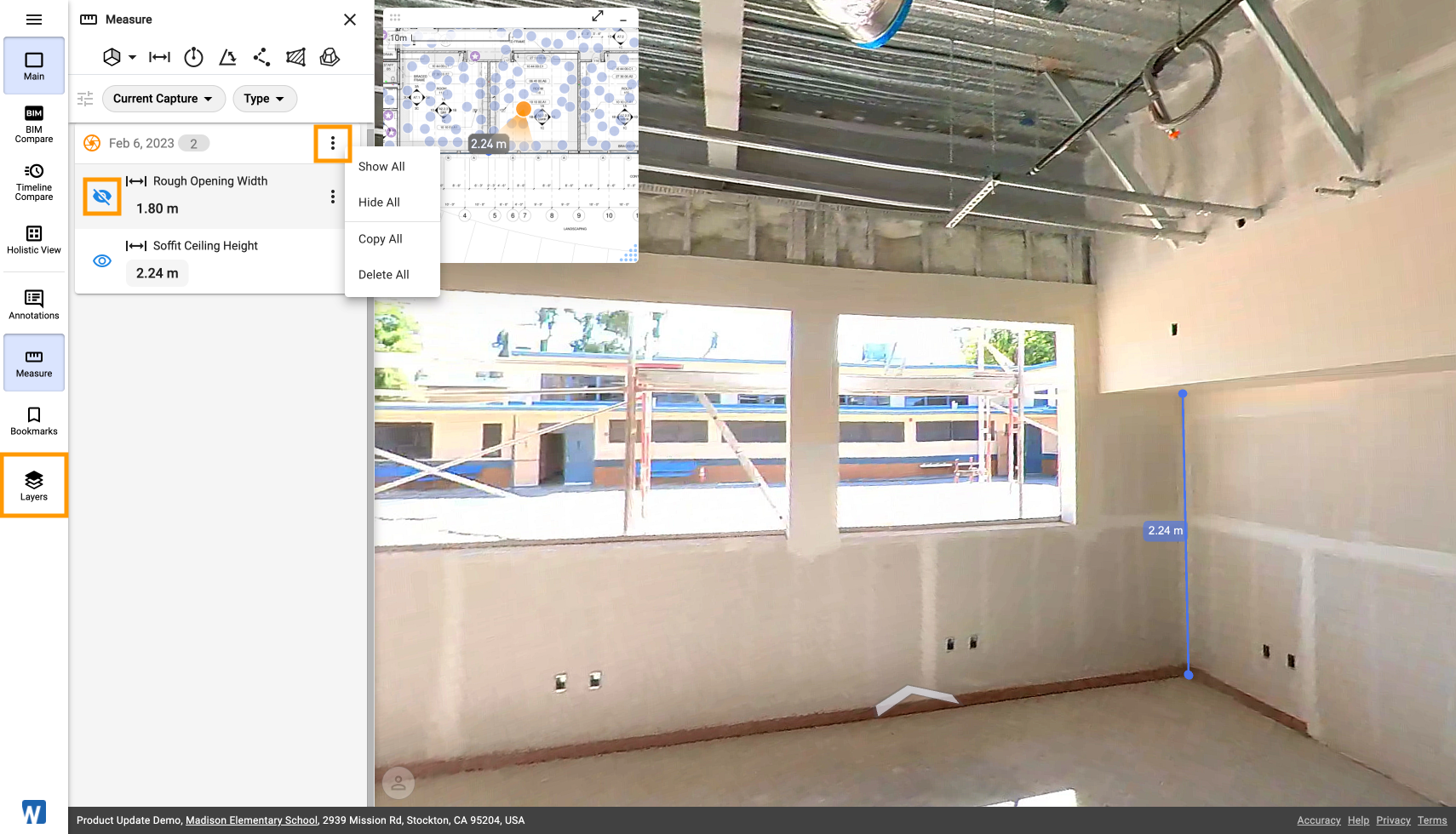

뷰어에서 측정값 표시 여부를 관리하려면 다음과 같이 합니다.

• 측정값 옆의 Show/Hide 아이콘을 클릭해 표시 여부를 전환합니다.
• 캡처 날짜 옆의 점 세 개 메뉴로 해당 캡처의 측정값을 한꺼번에 표시하거나 숨깁니다.
• 프로젝트 전체의 표시 여부를 조정하려면 왼쪽 메뉴의 Layers를 사용합니다.
