사진 측정의 원리

질문: 사진은 2차원인데 어떻게 3D {X, Y, Z} 지점을 선택할 수 있나요?

답변: 서로 다른 두 시점(서로 다른 사진 두 장)에서 같은 지점을 선택하면 Cupix가 3D 지점을 계산할 수 있습니다.

실제로는 각 지점을 두 번씩 선택해야 한다는 뜻입니다.

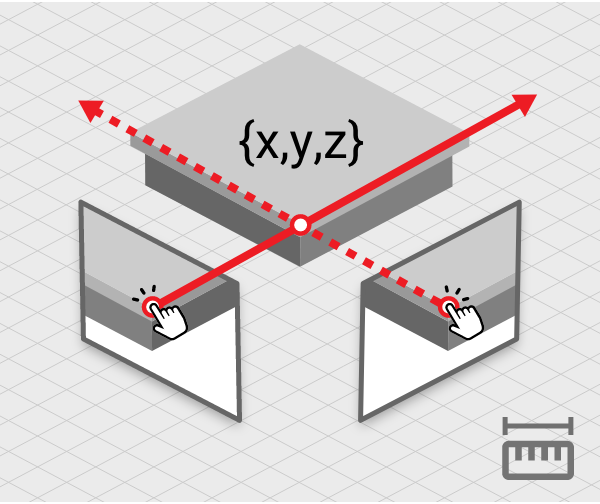

스테레오 사진 지점 선택

두 사진의 두 픽셀이 같은 3D 지점에서 투영된 것임을 알면, 이를 공간으로 역투영해 교차점을 삼각 측량함으로써 3D 지점을 정의할 수 있습니다. Cupix가 각 사진의 위치와 방향을 프로젝트 좌표계의 3차원 공간 안에 매핑하기 때문에 가능한 방식입니다.

측정 정확도

측정에는 필연적으로 일정한 정확도 수준이 존재하며, 이는 주로 참조 도면의 정확도, 캡처 품질, 지점 선택의 정밀도에 좌우됩니다.

참고: 관심이 있다면 SiteView에서 측정하기의 기본 내용도 함께 확인해 보세요.
