RulerBoard로 측정하기 (Beta)

목차

• 소개
• RulerBoard는 어디에 사용하나요?
• RulerBoard 설정
  • Vertical Board 설정(벽면용)
  • Best Fit Board 설정(바닥, 천장, 경사면용)
  • 각진 수직 벽면 설정(Best Fit RulerBoard 사용)
  • Horizontal Board(바닥/지면)
• RulerBoard에서 측정하기
  • RulerBoard가 활성 상태인지 확인
  • 측정하기
• Gridline 사용
• RulerBoard 조정
• 요약 & 베타 피드백

소개

RulerBoard는 건설 현장에서, 특히 벽, 바닥, 천장, 경사면 같은 평평한 면을 측정하는 작업을 간편하게 만들어 주는 혁신적인 도구입니다. 실제 영상과 정밀한 정렬을 결합해 면 위에서 거리와 면적을 바로 정확하게 측정할 수 있습니다.

창문을 내기 위해 벽을 재든, 자재를 위해 바닥을 재든, 경사를 확인하려고 램프를 재든, RulerBoard는 신뢰할 수 있는 측정값을 얻는 실용적이고 효율적인 방법을 제공합니다. 아직 베타 버전이지만 측정 업무를 개선하는 데 이미 큰 도움이 됩니다.

참고: 참고: 이번 베타 릴리스에서 Ruler Board로 최상의 결과를 얻으려면 3D Dollhouse가 필요합니다. 3D Dollhouse가 없어도 측정은 가능하지만, 완전히 수평인 바닥과 2D 평면도에 거의 일치하는 벽에서만 가능합니다. 이 조건을 충족하는지 확인하세요. 그렇지 않으면 측정 정확도가 떨어질 수 있습니다.

간단한 소개 영상을 확인해 보세요.

RulerBoard는 어디에 사용하나요?

RulerBoard는 다양한 상황에서 평평한 면을 측정하는 데 알맞습니다.

• 벽: 스터드 간격, 창호 치수, 설치 여유 공간.

• 지면/천장: 라이저와 개구부 간격, 기둥 위치, 지면 레이아웃.

• 경사면: 램프, 지붕 등 기울어진 면을 측정합니다.

RulerBoard 설정

RulerBoard를 사용하는 첫 단계는 측정하려는 평면의 종류에 맞게 보드를 설정하는 것입니다.

아래에서 다음 경우의 보드 설정 권장 사항을 확인할 수 있습니다.

• Vertical RulerBoard를 사용하는 벽
• Best Fit RulerBoard를 사용하는 바닥과 경사면

Vertical Board 설정(벽면용)

Vertical Board는 RulerBoard에서 가장 많이 쓰는 방식입니다. 설정 방법은 다음과 같습니다.

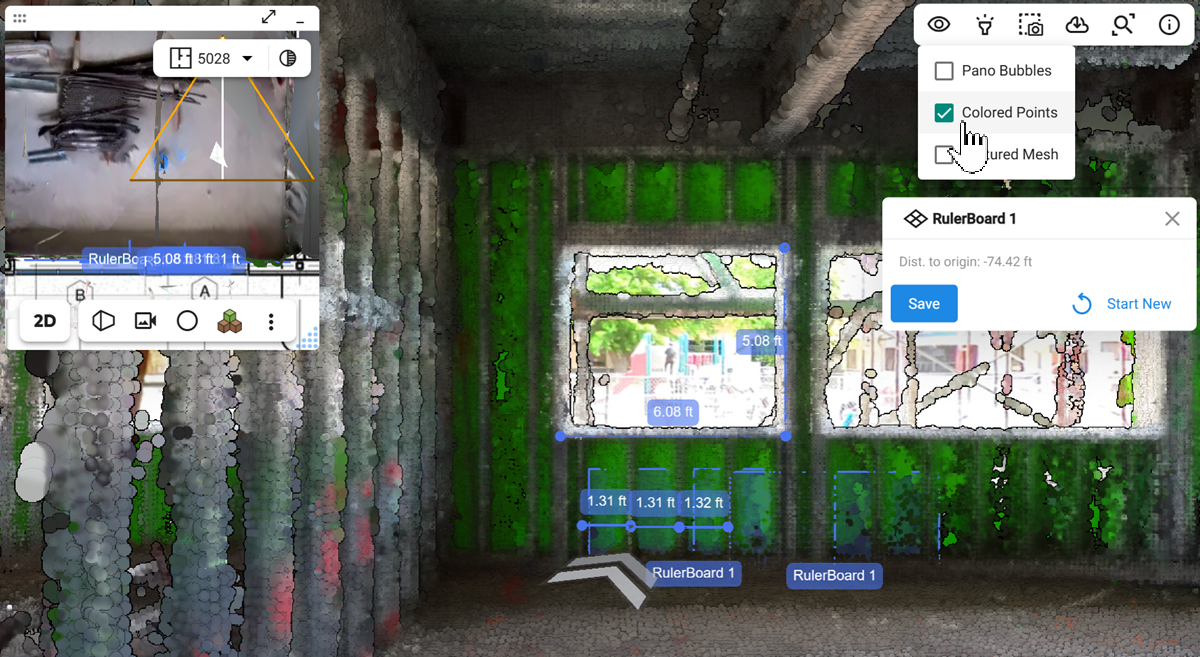

1. 시각화 켜기:

   • 3D Dollhouse View를 사용하거나 Point Cloud Rendering을 Capture View에서 켜면 벽이 선명하게 보여 3D에서 보드를 더 정확하게 정렬할 수 있습니다.

2. 보드 방향 선택:

   • 보드를 벽에 맞추려면 Vertical X 또는 Vertical Y를 선택합니다.

   • 보드가 예상대로 정렬되지 않으면 다른 옵션으로 전환하세요. 직사각형 건물이라면 둘 중 하나가 맞습니다.

3. 보드 배치:

   • 벽 위에 마우스를 올려 보드 위치를 미리 봅니다.

   • 정렬된 것처럼 보일 때까지 조정한 다음 클릭해 배치합니다.

4. 마무리:

   • Save를 눌러 확정합니다.

   • 3D Dollhouse View와 Capture View에서 배치를 다시 확인해 보드가 벽에 밀착되었는지 점검합니다.

Best Fit Board 설정(바닥, 천장, 경사면용)

바닥, 천장, 램프, 경사 지붕처럼 기울어진 면에는 Best Fit Plane 기능을 사용합니다. 건물이나 건설 현장의 경사 구간을 측정하는 데 알맞습니다.

Best Fit Board는 3D Dollhouse나 Point Cloud가 가려지지 않고 잘 보일 때 가장 잘 동작합니다. 설정 방법은 다음과 같습니다.

1. 시각화 켜기:
   3D Dollhouse View를 사용하거나 Point Cloud Rendering을 Capture View에서 켜서 면이 더 잘 보이게 합니다.

2. 보드를 맞출 지점 선택:

   • 바닥이나 천장의 경우: 바닥이나 천장을 한 번 클릭해 평면을 정의합니다. 보드 미리보기가 나타납니다.

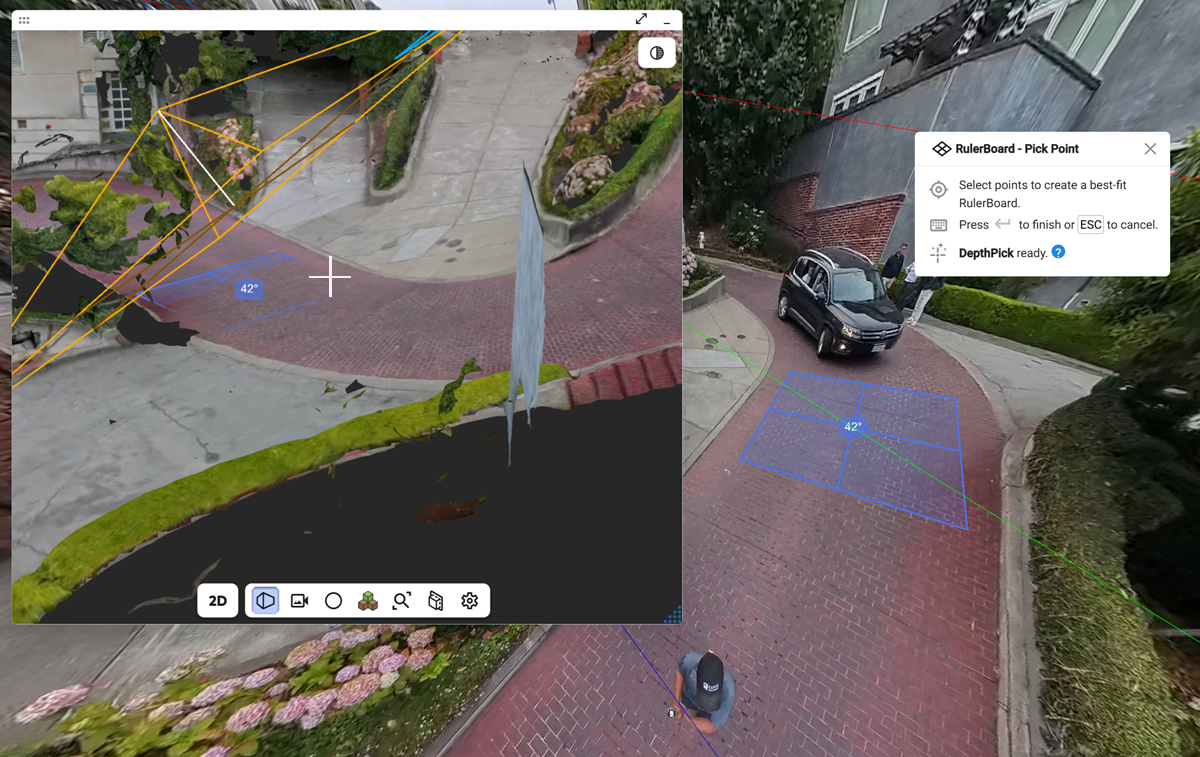

   • 경사면의 경우: 경사를 따라 최소 세 지점을 클릭해 평면을 정의합니다. 보드 미리보기가 나타납니다.

3. 배치 확정:
   Save를 클릭해 보드를 확정합니다. 3D Dollhouse View와 Capture View에서 배치를 다시 확인해 보드가 면에 밀착되었는지 점검합니다.

각진 수직 벽면 설정(Best Fit RulerBoard 사용)

Best Fit Board는 45도로 꺾인 벽처럼 직사각형이 아닌 벽에 수직 보드를 만들 때도 사용할 수 있습니다. 기본 Vertical X나 Vertical Y 옵션이 맞지 않는 각진 벽에 보드를 정렬해야 할 때 유용합니다.

설정 방법은 다음과 같습니다.

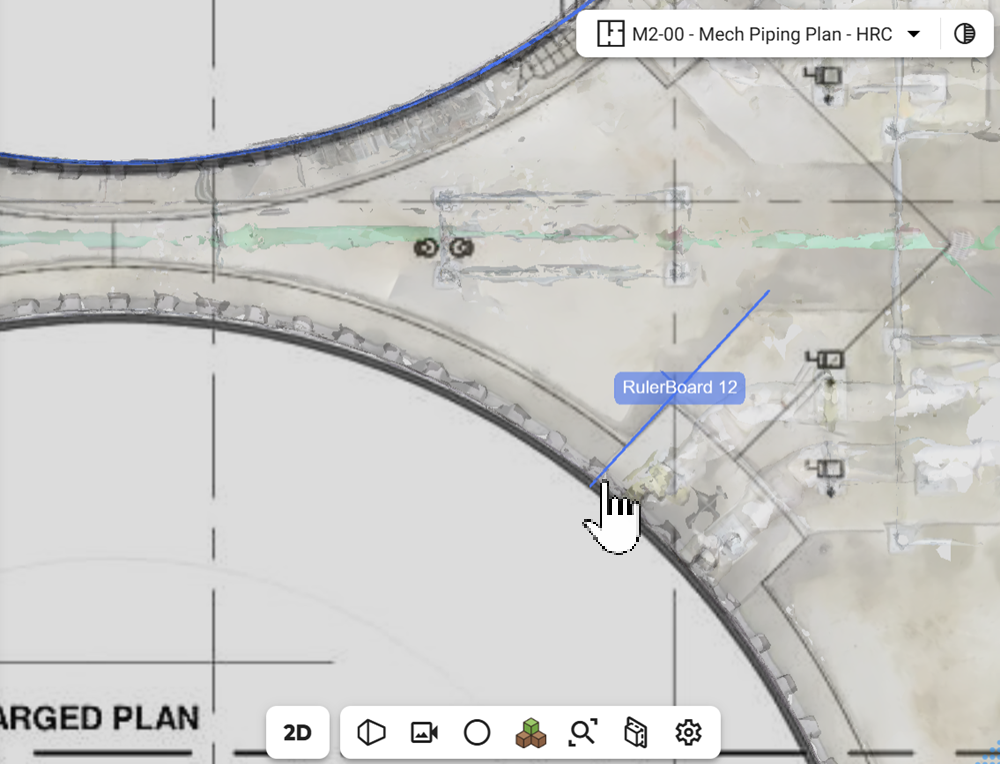

1. Best Fit RulerBoard로 보드 배치: 2D Plan을 두 번 클릭해 벽의 각도와 일치하는 선을 그립니다. Save를 눌러 보드를 만듭니다.

2. 배치 확인: 3D Dollhouse View를 켜고 보드가 각진 벽에 밀착되었는지 확인합니다.

3. 조정: 필요하면 Offset Option으로 보드 위치를 미세하게 조정해 벽면에 정확히 맞춥니다.

Horizontal Board(바닥/지면)

바닥이나 지면처럼 평평한 면에는 Horizontal Board 기능을 사용합니다. 다만 현재 베타 버전에서 Horizontal Board는 기본 평면에만 스냅됩니다.

중요 참고: Horizontal Board는 바닥이나 지면이 완전히 평평하다고 확신할 때에만 사용해야 합니다. 경사, 기울기, 요철 등 조금이라도 불확실한 부분이 있다면 정확도를 위해 Best Fit Board를 대신 사용하세요. 이 문서를 작성하는 시점의 베타 버전에서는 이런 이유로 사용 범위가 제한적입니다.

Horizontal Board 설정 방법은 다음과 같습니다.

1. 시각화 켜기: 3D Dollhouse View를 사용하거나 Point Cloud Rendering을 Capture View에서 켜서 면이 얼마나 평평한지 확인합니다.

2. 보드 배치: 바닥이나 지면을 클릭해 보드를 배치합니다. 미리보기가 나타납니다.

3. 배치 확정: Save를 클릭해 보드를 확정합니다. 3D Dollhouse View와 Capture View 양쪽에서 정렬 상태와 지면 밀착 여부를 반드시 다시 확인하세요.

RulerBoard에서 측정하기

RulerBoard가 활성 상태인지 확인

측정은 항상 활성 RulerBoard에서 이루어집니다.

• RulerBoard를 만들면 기본적으로 활성 상태가 됩니다. 만든 직후에 수행하는 측정은 모두 해당 보드에서 이루어집니다.

• 이미 만들어 둔 RulerBoard를 활성화하려면 Measurement List에서 선택합니다.

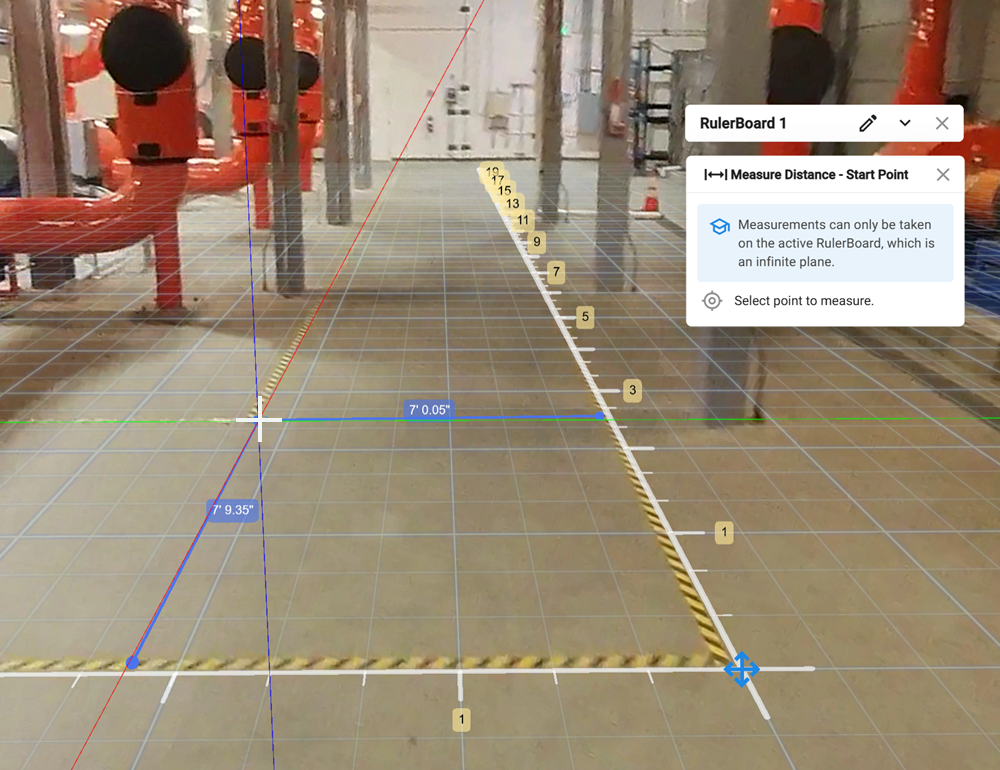

측정하기

RulerBoard가 활성화되면 다음과 같이 측정합니다.

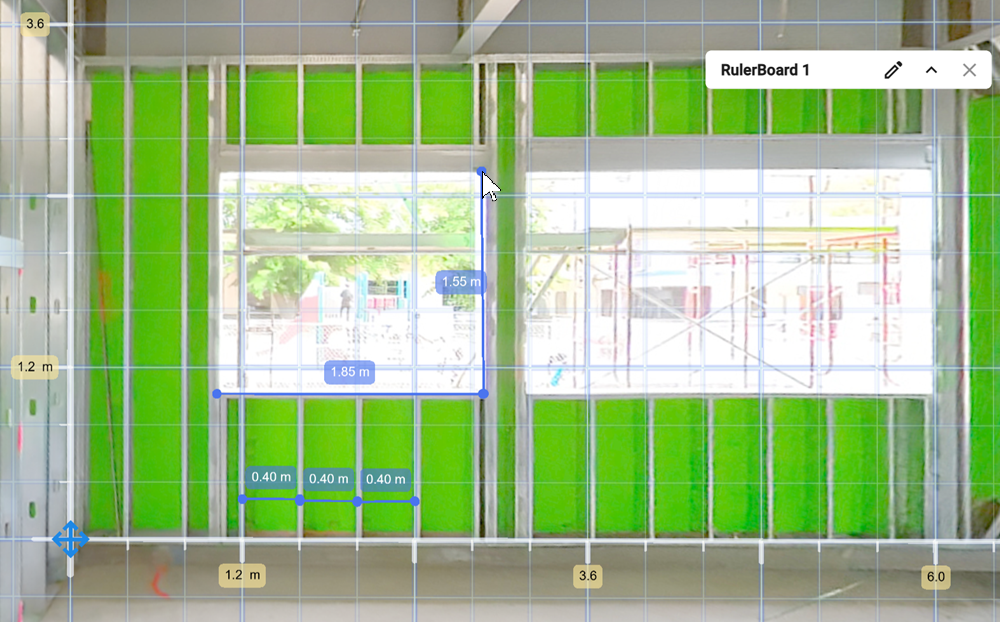

• 거리 측정: 보드 위의 두 지점을 클릭해 직선 거리를 측정합니다.

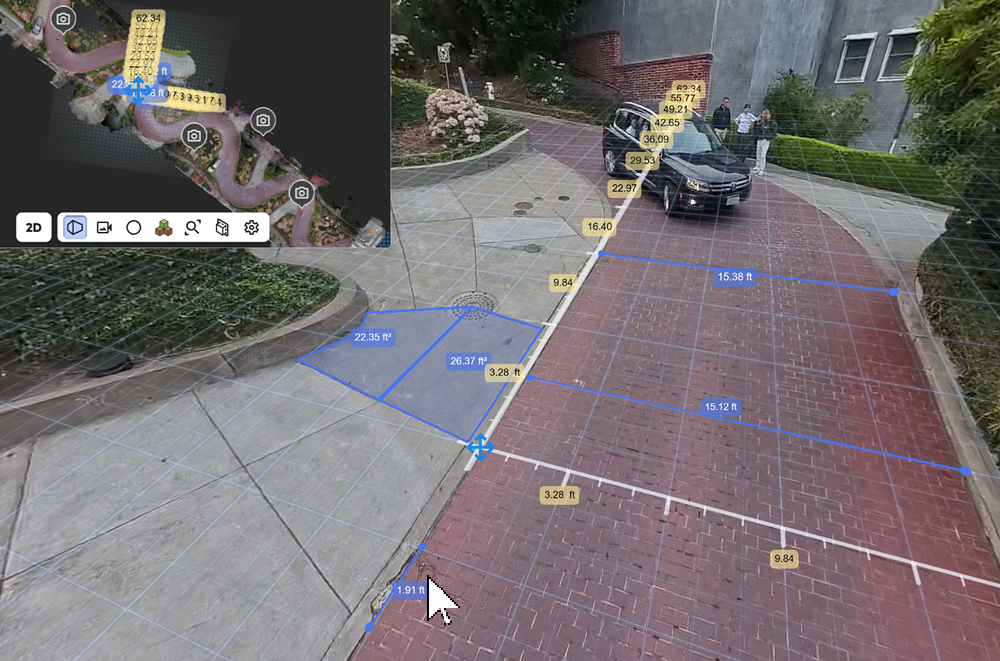

• 면적 측정: Polyline Tool로 도형을 그려 면적을 계산합니다.

• Circle, Angle, 그리고 Path는 알맞은 도구로 측정합니다.

중요 참고:
가장 좋은 결과를 얻으려면 RulerBoard의 평면에 가까운 대상이나 보드에 밀착된 대상에 집중하세요. 깊이가 다른 요소처럼 너무 멀리 떨어진 대상은 원근이나 각도 왜곡 때문에 오차가 생길 수 있습니다.

예를 들어 깊이가 있는 천장에서는 높이가 서로 다른 HVAC 배관, 전기 배선관, 스터드를 비스듬히 측정하면 부정확해질 수 있습니다.

보드에 밀착되지 않은 대상을 측정해야 한다면 왜곡을 줄이기 위해 대상 정면(보드에 수직인 방향)에서 보도록 시점을 맞추세요.

Gridline 사용

RulerBoard의 gridline은 정확한 측정을 돕고 타일이나 스터드처럼 반복되는 패턴을 찾는 데 유용합니다.

Gridline 사용 방법:

• gridline을 반복 패턴에 맞춰 간격을 확인하거나 불규칙한 부분을 찾습니다.

• 행과 열이 곧은지, 개구부와 패널의 정렬이 맞는지 확인합니다.

• 위아래 또는 좌우로 완전히 직선이 되도록 측정을 정렬하는 데 사용합니다.

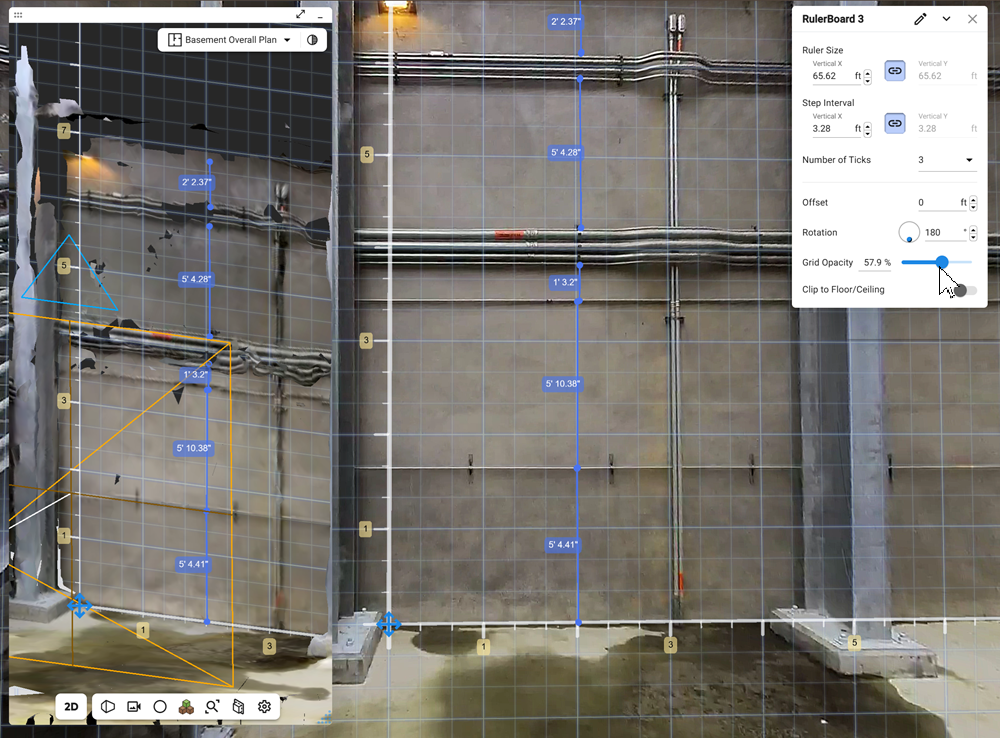

RulerBoard 조정

RulerBoard를 배치한 뒤에는 다음 컨트롤로 미세 조정할 수 있습니다.

• Grid Lines Adjustment: gridline을 타일이나 스터드 같은 반복 패턴에 맞춥니다.

  • 패턴에 맞게 간격을 조정합니다.

  • 0 point를 끌어 격자를 패턴의 시작점에 맞춥니다.

  • 계단이나 경사면 골조처럼 기울어진 패턴에 맞게 gridline을 회전합니다.

  • 불투명도를 조정해 gridline을 더 잘 보이게 하거나 숨깁니다.

• Offset Adjustment: Offset 도구로 보드를 앞뒤나 안쪽으로 살짝 움직여 면에 정확히 밀착시킵니다.

요약 & 베타 피드백

RulerBoard는 평평한 면을 정밀하고 효율적으로 측정할 수 있는 강력한 도구입니다. 벽이든 바닥이든 경사 램프든, 보드를 정렬해 바로 측정할 수 있어 작업이 간단해지고 오류가 줄어듭니다.

아직 베타 버전이지만 건설 현장에서 측정하는 새로운 방법을 이미 열어 주고 있습니다. 이 절차를 따르고 이번 베타 릴리스의 설정상 유의점을 이해하면 RulerBoard를 충분히 활용할 수 있습니다.

피드백은 Customer Success Manager에게 전달해 주시고, Rulerboard에 대한 안내와 소개가 필요하면 Customer Success Manager에게 문의하세요.
