소개

DWG Support는 CupixWorks에 .dwg 도면을 직접 업로드하는 기능을 추가합니다. DWG 파일은 Project Setup의 전용 DWG Files 탭에서 관리하고, DWG Editor에서 설정하며, SiteView의 BIM Compare 뷰에서 BIM(Building Information Modeling) 파일과 함께 오버레이로 검토합니다.

DWG 파일에 포함된 좌표 및 축척 정보는 자동으로 읽힙니다. 이에 따라 PDF 기반 Reference Plan 작업에서 필요했던 수동 Scale 및 Origin 설정이 사라지고, 대규모 현장에서 수동 설정으로 발생하던 위치 오차도 없어집니다.

배경

DWG Support 이전에는 도면을 PDF 또는 이미지 Reference Plan으로만 CupixWorks에 올릴 수 있었습니다. 이 때문에 DWG 형식으로 도면을 관리하는 팀에는 네 가지 문제가 있었습니다.

• DWG 파일에 포함된 좌표 및 축척 정보가 PDF 또는 이미지로 변환하는 과정에서 사라집니다. 사용자가 도면마다 Scale과 Origin을 직접 다시 입력해야 하며, 작은 입력 오류가 실제 축척에서는 큰 위치 편차로 확대됩니다.
• 하나의 DWG 파일에는 여러 도면이 들어 있지만, 레이어는 도면이 아니라 요소 유형(기둥, 벽, 마감)별로 구성되어 있습니다. 그래서 올바른 도면을 고르는 작업이 CupixWorks 밖에서 이루어지고, 팀원 간 추가 확인이 필요한 경우가 많습니다.
• Reference Plan에는 리비전 관리 기능이 없습니다. 설계 도면이 갱신되면 버전 기록 없이 업로드와 정렬 과정을 처음부터 다시 진행해야 합니다.
• SiteView의 BIM Compare 뷰에는 BIM 파일만 표시됩니다. DWG 내용은 동일한 비교 환경에서 캡처 데이터와 대조해 검토할 수 없습니다.

DWG Support는 이 문제들을 각각 해결합니다. 직접 업로드로 포함된 메타데이터를 보존하고, Crop Area로 도면을 선택하며, 재업로드로 버전 기록을 제공하고, BIM Compare 뷰에 DWG 탭이 추가됩니다.

DWG Files 탭

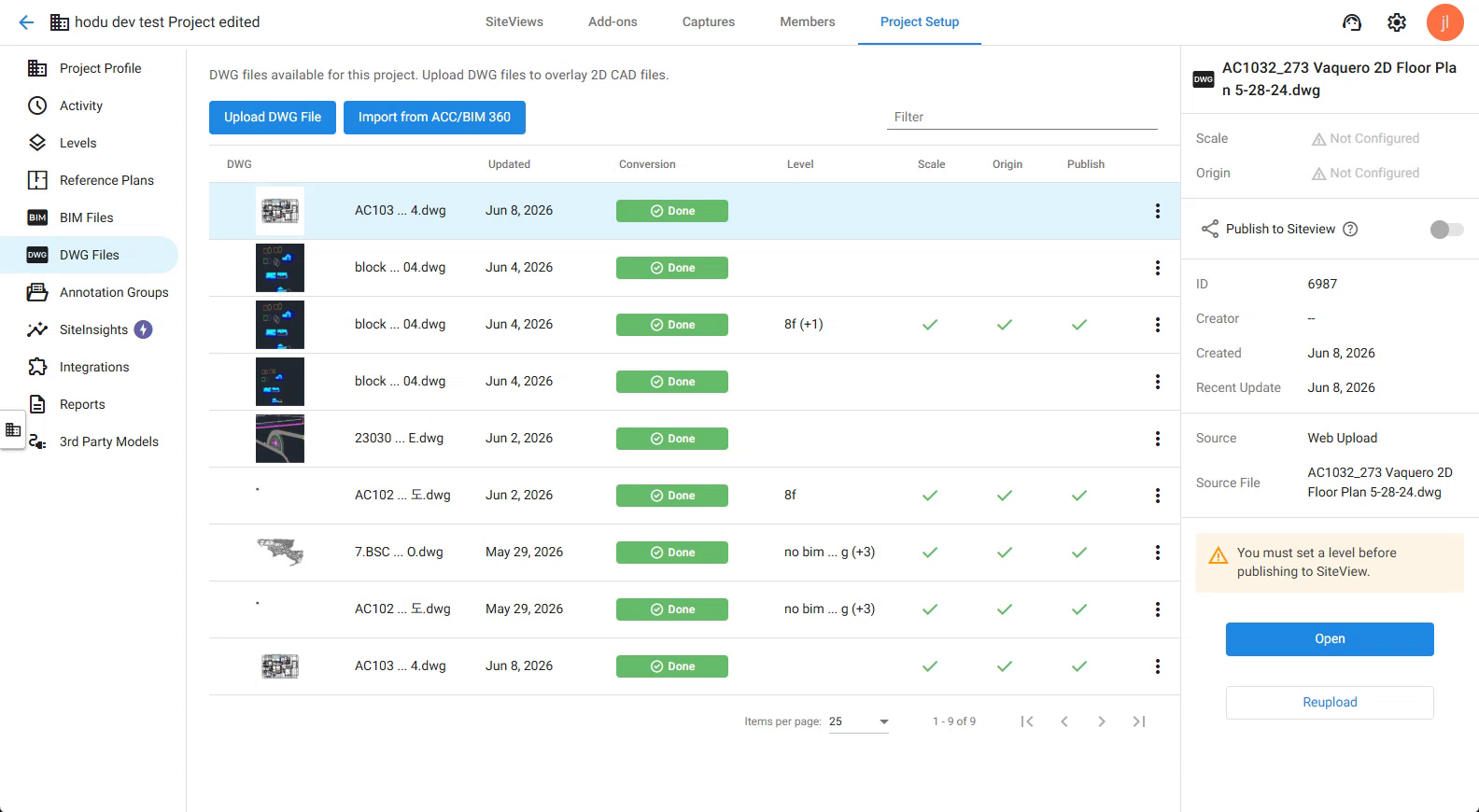

Project Setup의 DWG Files 탭에는 프로젝트에 등록된 모든 DWG 파일이 나열됩니다. 행을 선택하면 오른쪽에 Info Panel이 열리며 해당 파일의 세부 정보, 상태, 작업이 표시됩니다.

표의 열 구성:

• DWG – 썸네일과 파일 이름.
• Updated – 가장 최근 변경 시점.
• Conversion – 서버 측 변환 상태: In Progress 또는 Done.
• Level – 할당된 프로젝트 레벨.
• Scale / Origin – 설정 상태 확인 표시.
• Publish – SiteView에 게시되었는지 여부.

Scale, Origin, Publish 열은 DWG를 DWG Editor에서 설정한 뒤에만 체크 표시가 나타납니다. 파일을 설정하기 전까지 이 열은 비어 있습니다.

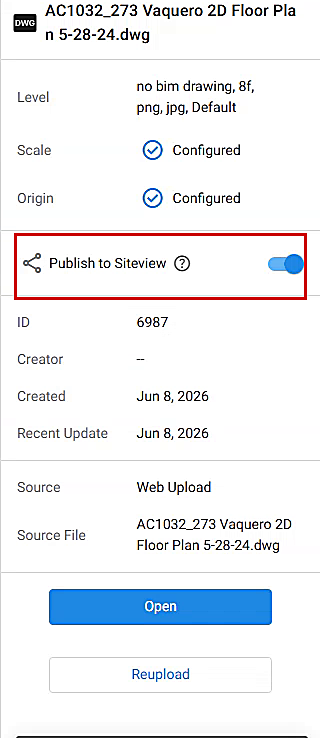

Info Panel에는 파일 이름, Scale 및 Origin 상태, Publish to SiteView 토글, ID, Creator, 생성일과 최근 업데이트 날짜, Source(Web Upload 또는 Autodesk Construction Cloud(ACC)), Source File, 그리고 Open 및 Reupload 버튼이 표시됩니다.

DWG 파일 업로드

업로드하면 파일이 등록되고 서버 측 변환이 시작됩니다.

1. Project Setup → DWG Files로 이동합니다.
2. Upload DWG File을 클릭한 다음 .dwg 파일을 끌어다 놓거나 파일 선택기에서 선택합니다.
3. 파일이 Conversion: In Progress 상태로 목록에 표시됩니다. 이 상태에서는 Open 작업이 차단됩니다.

Conversion 열이 Done으로 바뀌면 DWG Editor에서 설정할 수 있고 SiteView에 게시할 수 있는 상태가 됩니다.

DWG Editor

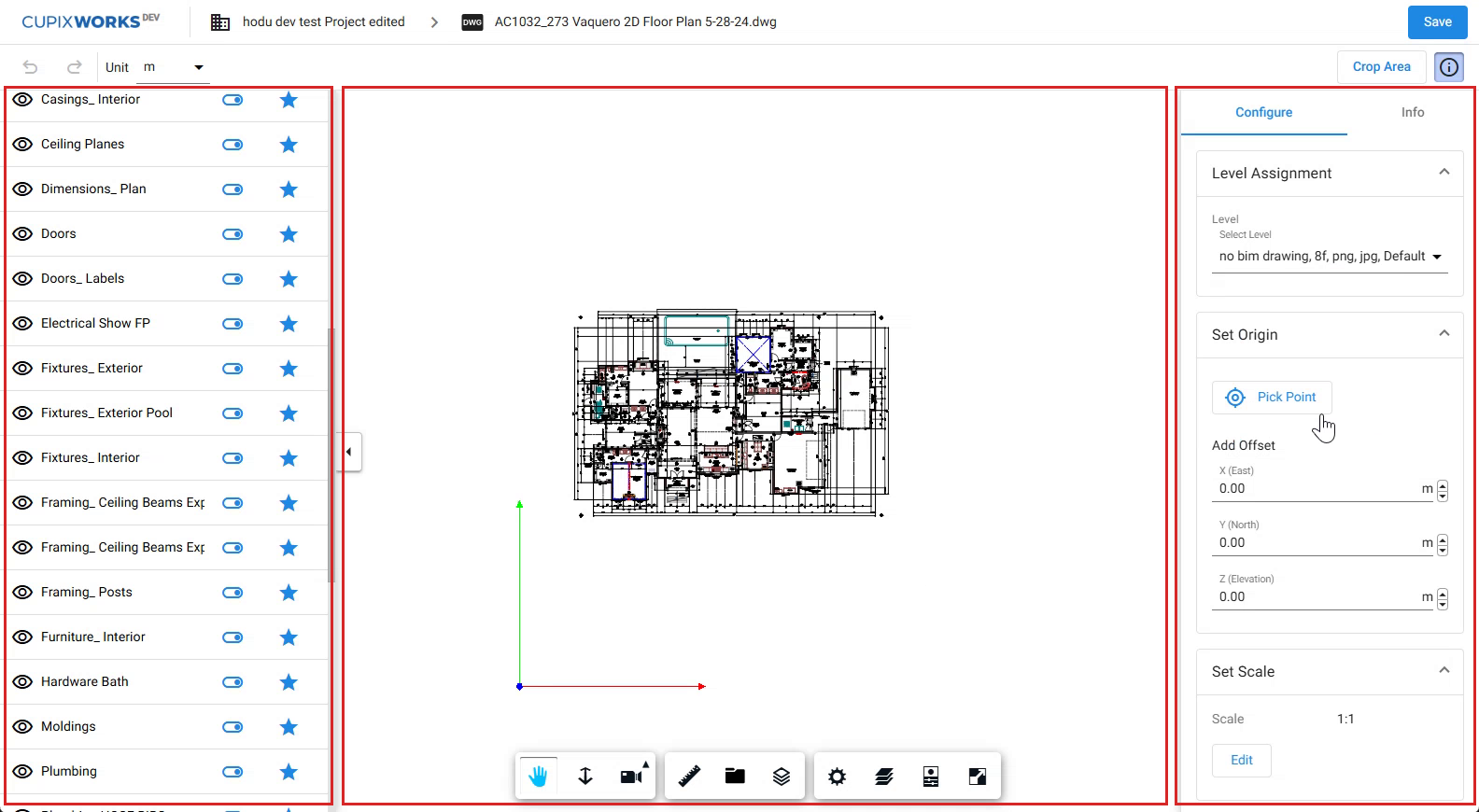

DWG Editor는 개별 DWG 파일을 설정하는 독립 실행형 전체 화면 편집기입니다. Info Panel에서 Open을 클릭하면 실행됩니다. 편집기에는 프로젝트와 파일 경로 표시, Save 버튼이 있는 자체 헤더가 있습니다.

편집기는 세 개의 창으로 구성됩니다.

• 왼쪽 – 레이어 패널로, 모든 레이어를 레이어별 Publish 토글과 Show on Load 별표와 함께 나열합니다. 상단에는 일괄 처리용 Publish all layers 및 Unpublish all layers 버튼이 있습니다. 각 행의 눈 아이콘은 편집기 내 표시 여부만 제어하며 SiteView에는 영향을 주지 않습니다.
• 가운데 – 2D 도면 캔버스로, 하단 도구 모음, 왼쪽 위의 단위 선택기(m / mm / ft), 오른쪽 위의 Crop Area 토글이 있습니다. 단위 선택기는 표시 방식만 바꾸며 DWG 메타데이터 자체는 그대로 유지됩니다.
• 오른쪽 – Configure 및 Info 탭. Configure 탭에는 Level Assignment, Set Origin, Set Scale이 있습니다.

Crop Area

하나의 DWG 파일에는 여러 도면이 들어 있는 경우가 많습니다. Crop Area는 활성 도면을 선택한 영역으로 한정합니다.

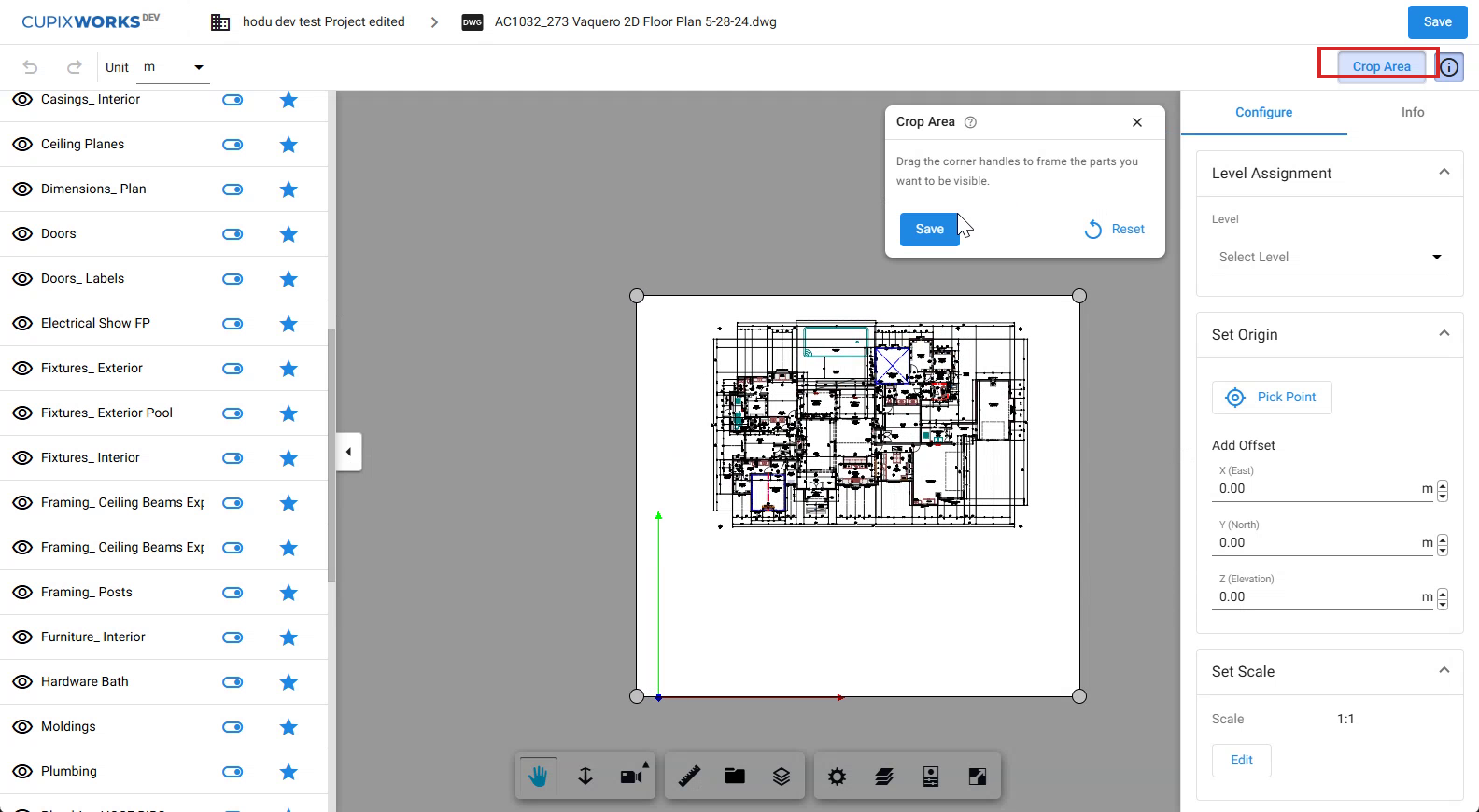

1. 캔버스 오른쪽 위의 Crop Area를 켭니다. 모서리 핸들이 있는 사각형 프레임이 나타납니다.
2. 모서리 핸들을 끌어 필요한 도면 영역을 지정합니다.
3. 자르기를 적용하려면 Save를 클릭하고, 전체 보기로 되돌리려면 Reset을 클릭합니다.

저장한 뒤에는 프레임 안의 영역만 레벨 연결과 SiteView 오버레이의 활성 도면으로 취급됩니다. “Saved” 토스트 메시지로 저장이 확인됩니다.

레벨 할당

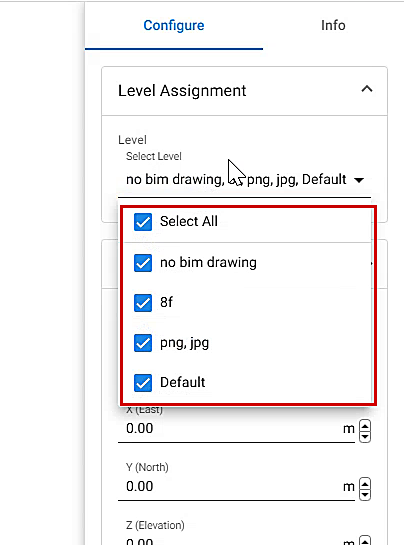

Configure 탭의 Level Assignment 드롭다운은 다중 선택을 지원합니다. DWG 파일 하나를 중복 업로드 없이 여러 프로젝트 레벨에 한 번에 할당할 수 있습니다. 선택 항목에는 모든 프로젝트 레벨과 함께 Select All 및 Default가 포함됩니다.

SiteView에서는 활성 레벨에 따라 DWG 목록이 결정됩니다. 해당 레벨에 할당된 DWG 파일만 BIM Compare 모달의 DWG 탭에 표시됩니다.

Origin 및 Scale 설정

두 값 모두 변환이 완료되면 DWG 파일에 포함된 메타데이터에서 자동으로 채워집니다. 직접 재설정할 수도 있습니다.

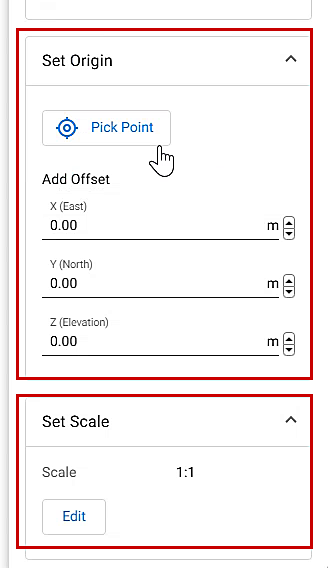

• Set Origin – Pick Point를 클릭해 캔버스에서 기준점을 선택한 다음 X(East), Y(North), Z(Elevation) 오프셋을 입력합니다.
• Set Scale – Edit를 클릭해 축척 모달을 열고 1:N 비율을 입력합니다(기본값 1:1).

설정 상태는 DWG Files 목록의 Scale 및 Origin 열 체크 표시로 다시 나타납니다.

레이어 Publish와 Show on Load

각 레이어에는 SiteView 동작을 제어하는 독립적인 토글이 두 개 있습니다.

• Publish – 레이어를 SiteView에 노출할지 여부입니다. Publish가 꺼진 레이어는 SiteView에 전달되지 않습니다.
• Show on Load(별표) – SiteView 사용자가 DWG를 열었을 때 레이어를 기본으로 표시할지 여부입니다. Publish가 켜져 있을 때만 적용됩니다.

저장 및 SiteView에 게시

저장은 수동으로 합니다. 편집기 헤더에서 Save를 클릭하면 “Saved” 토스트 메시지로 저장이 확인됩니다. 그런 다음 DWG Files 목록으로 돌아가 Info Panel에서 Publish to SiteView를 켭니다. 이 토글에는 레벨이 하나 이상 할당되어 있어야 합니다.

재업로드와 버전 기록

설계 도면이 수정되면 처음부터 다시 작업하지 말고 새 리비전을 업로드합니다.

1. DWG Files 목록에서 파일을 선택하고 Info Panel에서 Reupload를 클릭합니다.
2. 새 .dwg 파일을 선택합니다.

새 버전이 자동으로 Active 상태가 되고 SiteView 오버레이에도 반영됩니다. 이전 버전은 버전 기록에 보존됩니다. 기존 정렬 및 레이어 설정은 가능한 경우 새 버전에 그대로 이어지며 필요에 따라 조정할 수 있습니다.

SiteView의 DWG

게시된 DWG 파일은 SiteView에서 BIM viewer를 통해 확인합니다. BIM 파일에 사용하는 것과 동일한 뷰어입니다. BIM viewer를 열고 게시된 DWG 파일을 선택하면 현재 화면에 오버레이됩니다.

도면 목록을 열려면 왼쪽 내비게이션에서 BIM Compare를 선택한 다음 Change를 클릭해 BIM 도면 목록과 DWG 도면 목록을 전환합니다. DWG 목록에서 파일을 선택하면 현재 화면에 오버레이됩니다.

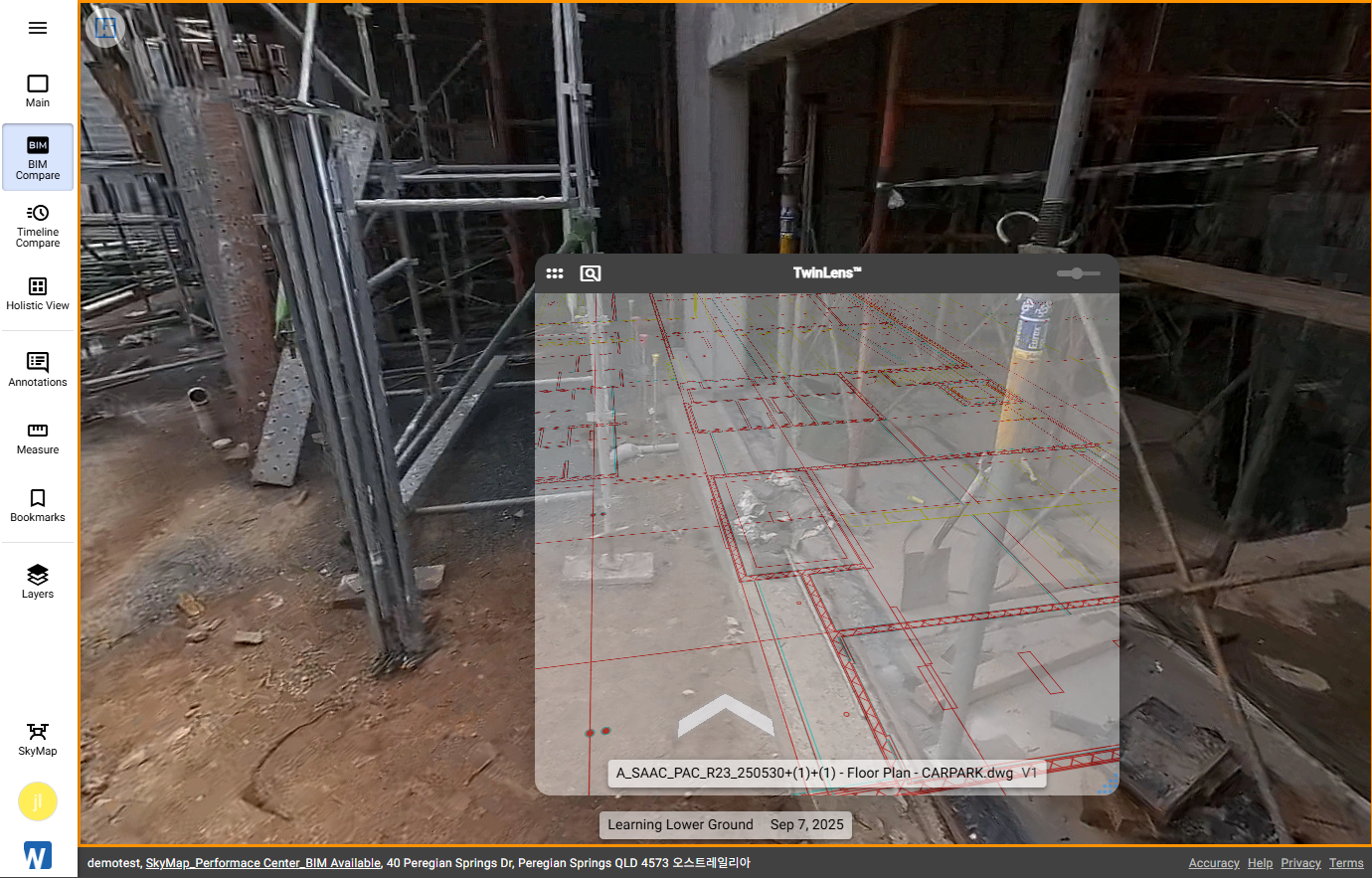

오버레이 표시 방식은 뷰 설정으로 제어합니다. Single, Dual, TwinLens를 전환해 360° 캡처 위에 DWG를 오버레이합니다. TwinLens에서는 DWG가 TwinLens 창 안에 렌더링됩니다.

SkyMap 모드의 DWG

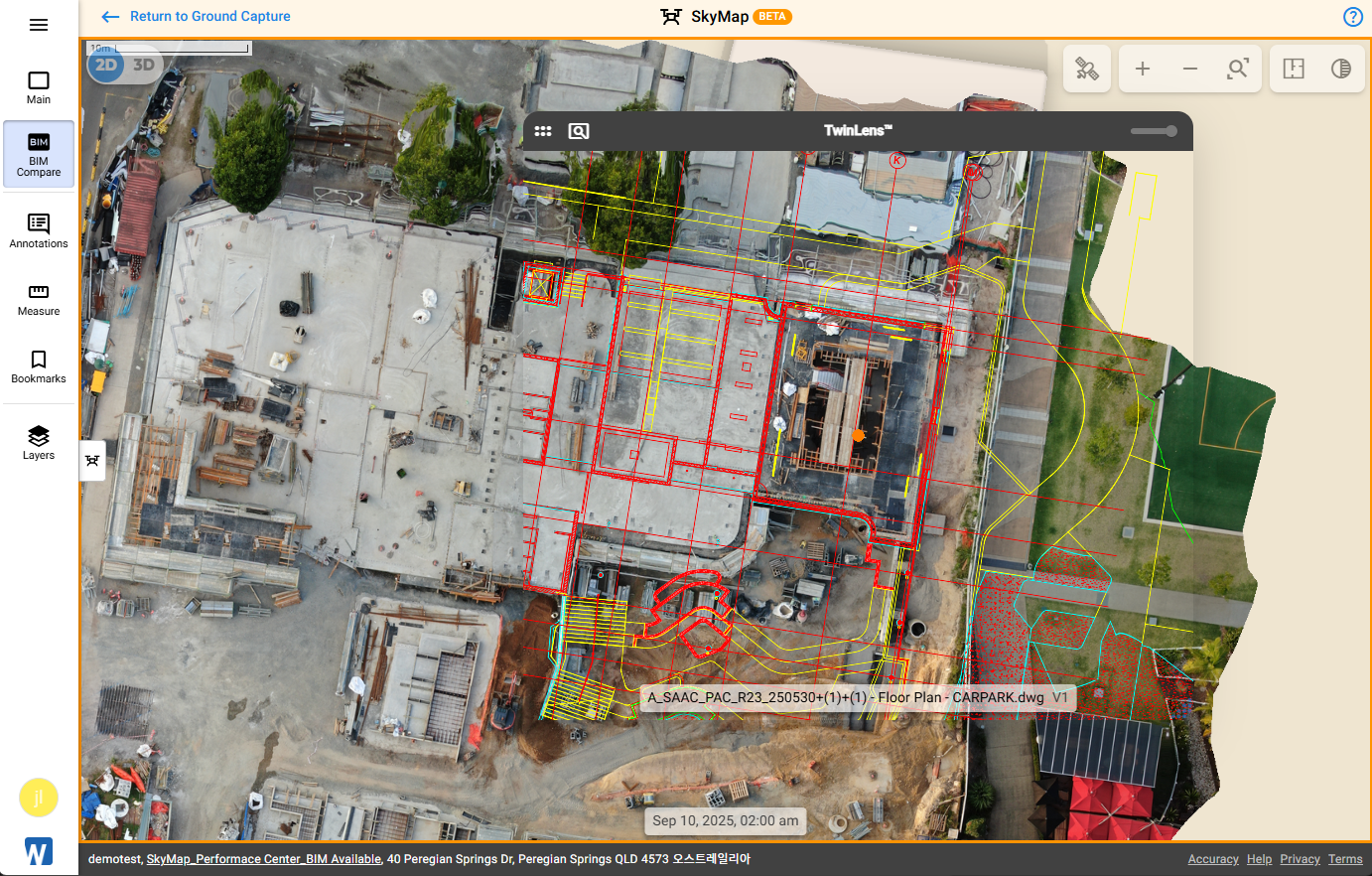

DWG 오버레이는 SkyMap 모드에서도 사용할 수 있습니다. SkyMap 모드로 들어가 같은 방법으로 BIM viewer를 연 다음 DWG 파일을 선택하면 2D 정사영상 위에 오버레이되어 항공 시점으로 확인할 수 있습니다. Single, Dual, TwinLens 뷰 설정도 동일하게 적용됩니다.

오버레이 동작은 두 화면 모두에 적용됩니다.

• 레벨 기반 목록 – Level Assignment에 현재 SiteView 레벨이 포함된 DWG 파일만 나열됩니다.
• 다중 DWG 선택 – 여러 DWG 파일을 선택해 함께 렌더링할 수 있습니다.
• 레이어별 표시 – 레이어 패널에 게시된 레이어가 나열됩니다. 기본 표시 여부는 각 레이어의 Show on Load 상태를 따르며, 뷰어 사용자는 원본 DWG 설정을 바꾸지 않고 세션 중에 레이어를 켜고 끌 수 있습니다.
• BIM과 DWG는 동시에 사용할 수 없음 – 한쪽을 선택하면 다른 쪽이 해제되므로 BIM 또는 DWG 중 하나만 검토합니다.

제한 사항

• 뷰어 지원 – DWG 파일은 SkyMap 모드를 포함해 SiteView의 BIM viewer에서 사용할 수 있습니다. TwinCapture나 Plan Viewer에는 표시되지 않습니다.
• Reference Plan 대체 아님 – DWG 파일을 업로드해도 Reference Plan이 생성되지 않습니다. PDF 및 이미지 Reference Plan은 계속 캡처 위치 지정과 Plan Viewer에 사용되며, 두 업로드 경로 모두 그대로 유지됩니다.
• BIM과 DWG는 동시에 사용할 수 없음 – 한쪽을 선택하면 다른 쪽이 해제되므로 BIM 또는 DWG 중 하나만 검토합니다.
• 레벨 할당 필수 – 프로젝트 레벨을 하나 이상 할당하기 전에는 DWG 파일을 게시할 수 없으며, SiteView에는 Level Assignment에 현재 레벨이 포함된 DWG 파일만 나열됩니다.
• 레이어 게시 상태 – Publish가 꺼진 레이어는 뷰어 사용자가 세션 중에 레이어 패널 설정을 바꾸더라도 SiteView에 표시되지 않습니다.
