소개

BIM Compare View에서는 Capture Viewer 안의 as-built 360° 파노라마 위에 BIM 객체를 겹쳐 놓을 수 있어 설계 모델과 실제 현장 상태를 바로 비교할 수 있습니다. 또한 X, Y, Z축을 따라 위치와 방향을 조정해 3D 객체를 변환할 수도 있습니다. 이러한 기능은 정렬 상태를 확인하고 편차를 찾아내며 프로젝트 협업을 원활하게 하는 데 도움이 됩니다.

Capture Viewer에서 BIM 객체 겹쳐 놓기

SiteView에서는 BIM 객체를 Capture Viewer로 옮겨 파노라마 위에 겹쳐 놓을 수 있어, BIM 설계와 as-built 현장 상태를 비교할 시각적 기준을 얻을 수 있습니다.

파노라마 위에 BIM 객체 겹쳐 놓기

1. Capture Viewer에서 원하는 위치로 이동합니다.

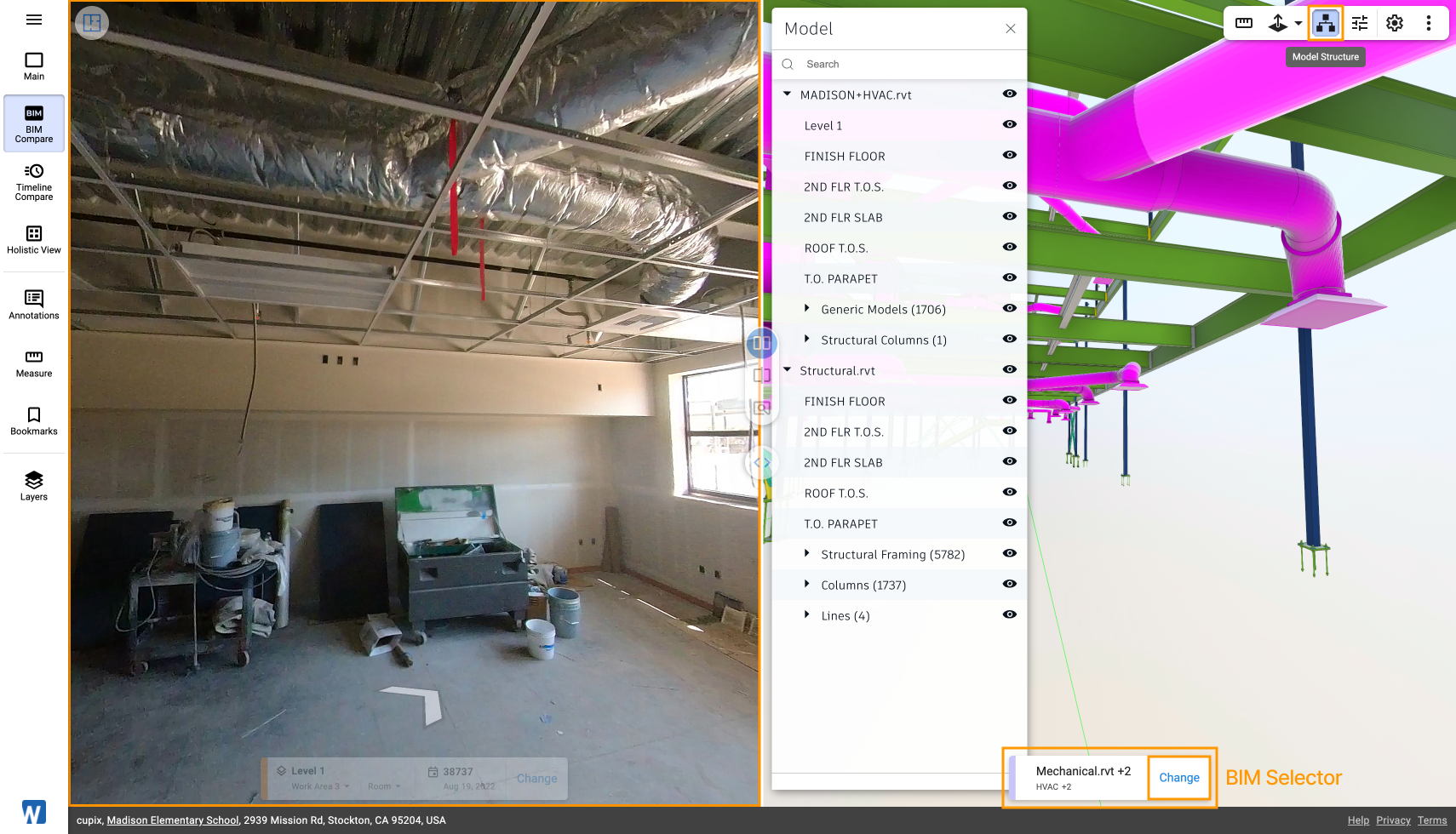

2. (선택 사항) 겹쳐 놓을 BIM 모델이나 모델 구조를 선택합니다.



   • BIM 모델이 여러 개이면 필요에 따라 BIM Viewer 아래쪽의 BIM Selector에서 하나 이상을 선택합니다.
   • Model Structure 옵션으로 특정 객체 그룹만 걸러 내어 옮깁니다. 필요하면 눈 아이콘을 클릭해 표시 여부를 전환합니다.

3. BIM 객체를 선택합니다.

   • 객체 하나를 선택하려면 왼쪽 버튼으로 클릭합니다.
   • 여러 객체를 선택하려면 SHIFT를 누른 채 클릭합니다.
   • 선택을 모두 해제하려면 ESC를 누릅니다.

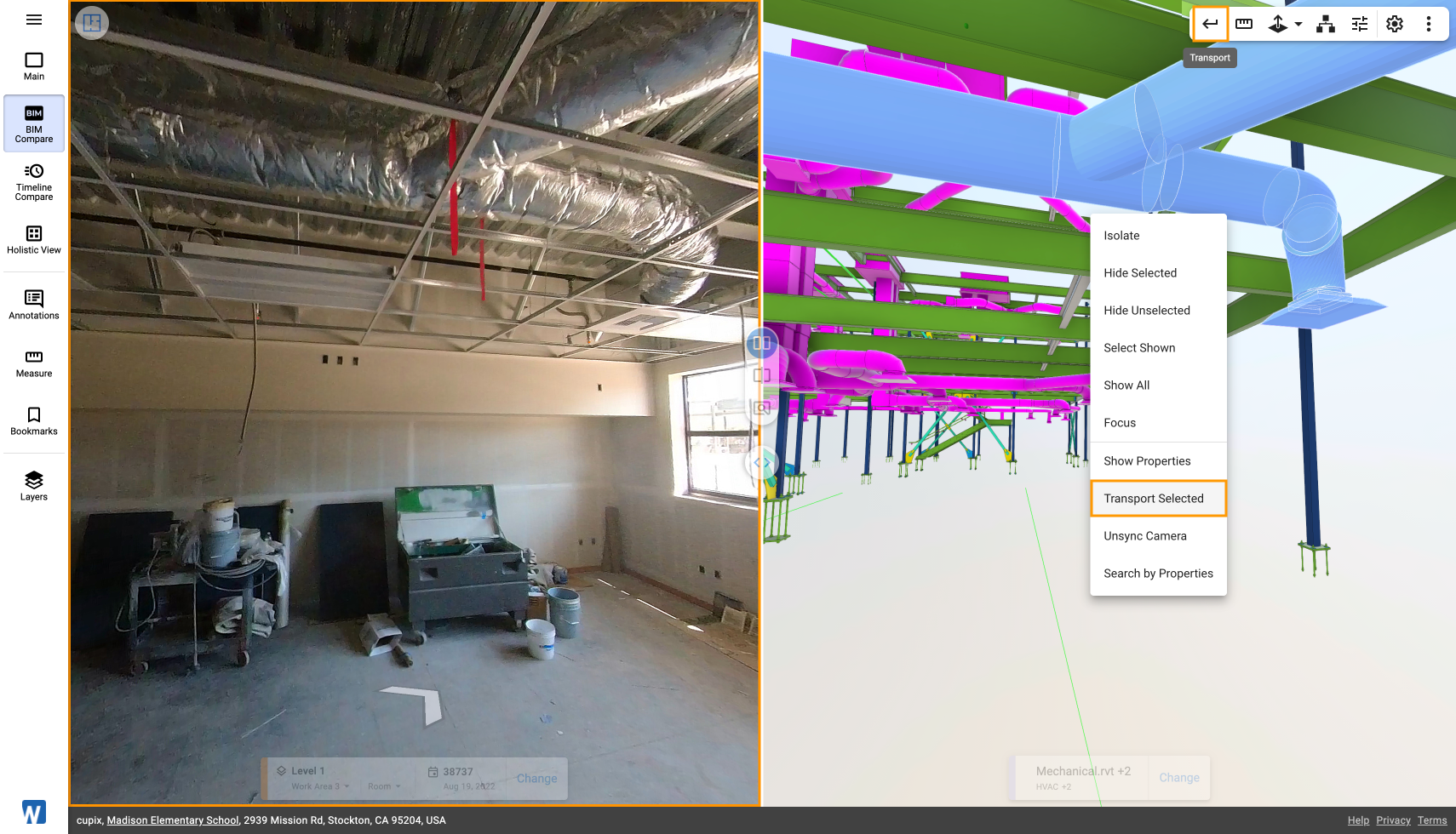

4. Transport 아이콘을 클릭하거나 마우스 오른쪽 버튼을 클릭하고 Transport Selected를 선택합니다.

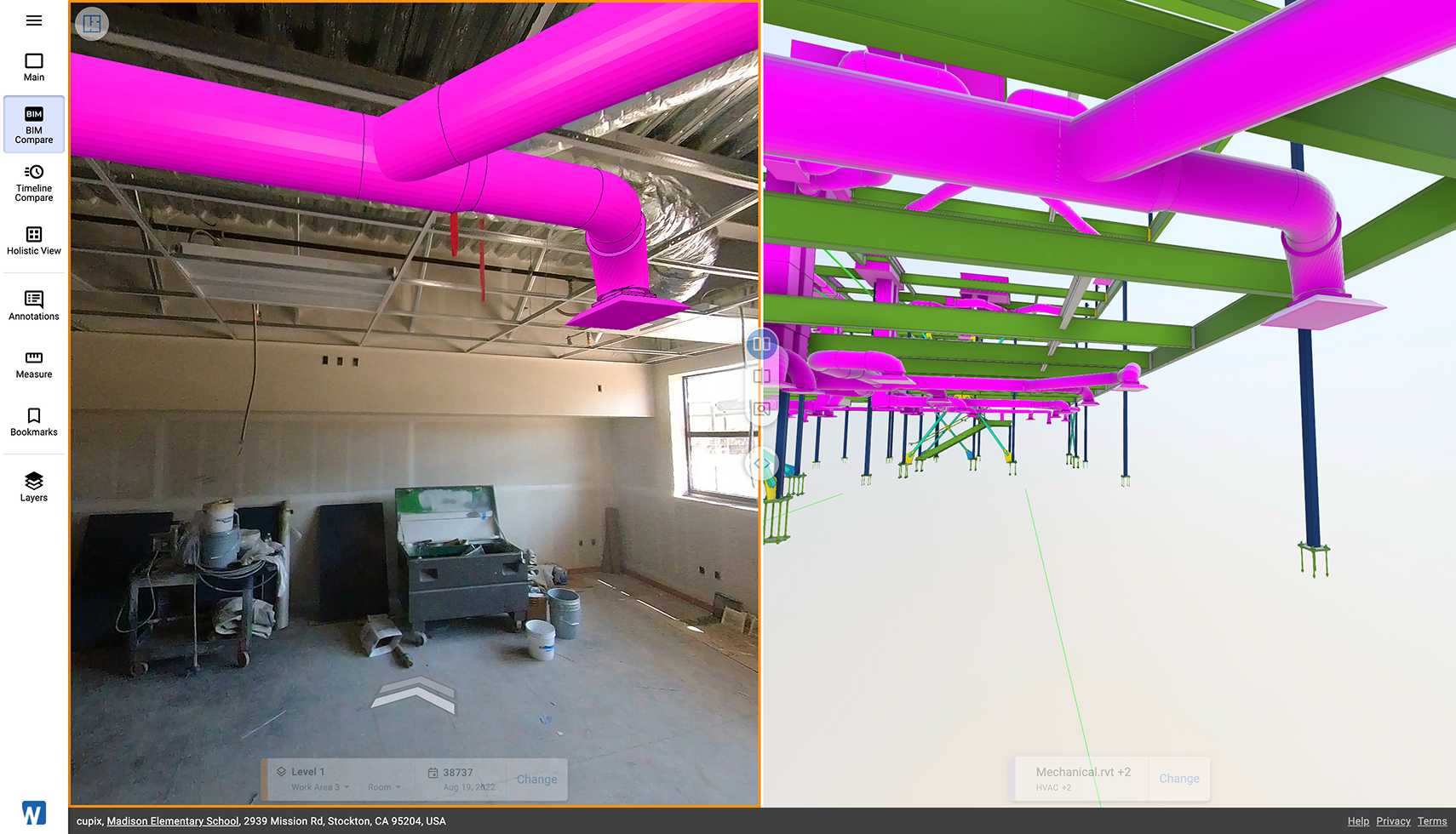

5. 선택한 BIM 객체가 Capture Viewer의 파노라마 위에 겹쳐져 나타납니다.

파노라마에서 BIM 객체 제거

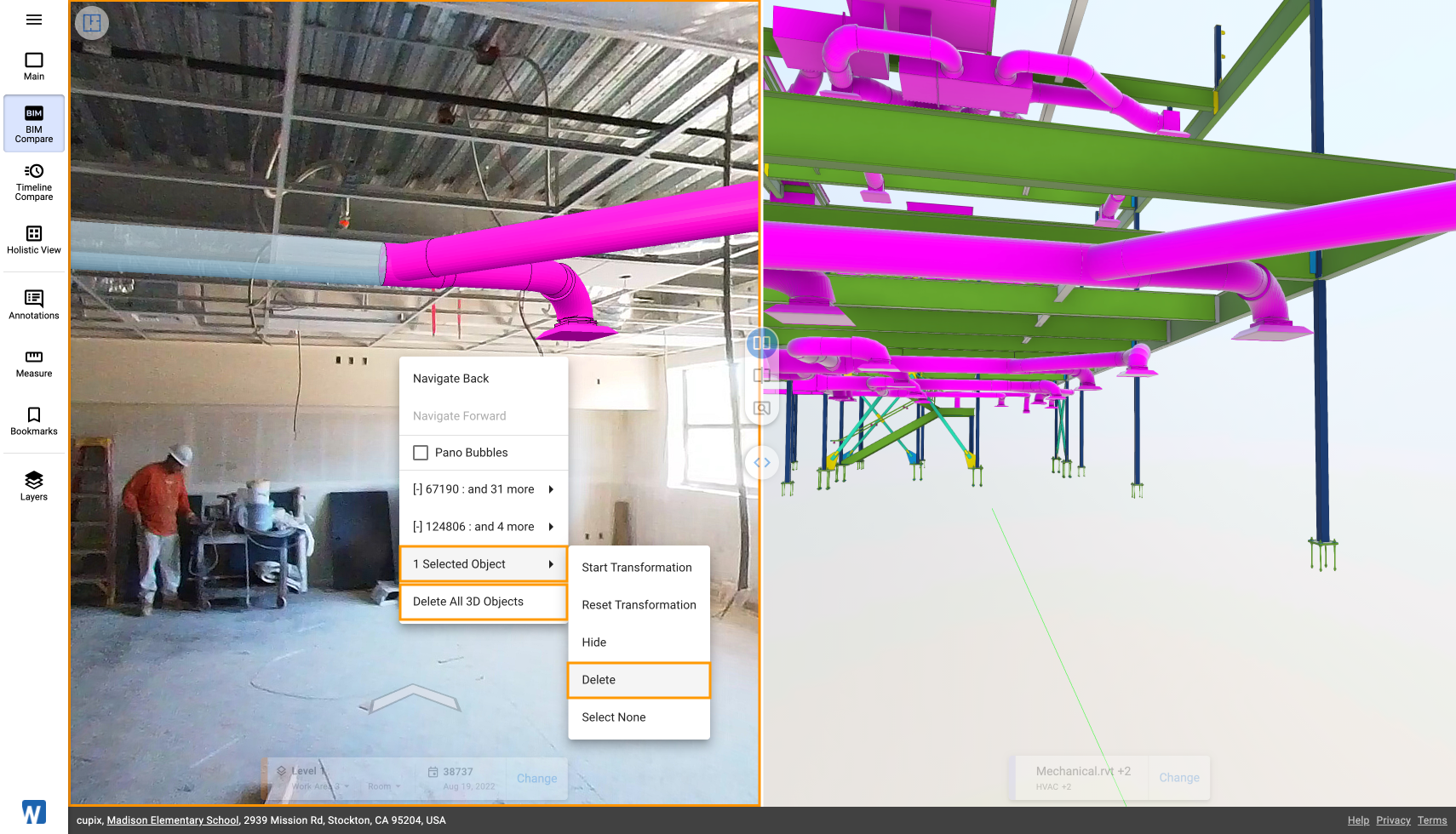

1. BIM 객체를 하나 이상 선택한 다음 Capture Viewer에서 마우스 오른쪽 버튼을 클릭합니다.
2. Selected Object를 클릭하고 Delete를 선택하면 선택한 객체가 제거되고, Delete All 3D Objects를 선택하면 겹쳐 놓은 객체가 모두 제거됩니다.

Capture Viewer에서 BIM 객체 변환

BIM Compare View에서는 겹쳐 놓은 BIM 객체의 위치와 방향을 Capture Viewer 안에서 조정할 수 있습니다. 이를 통해 모델을 as-built 상태에 맞춰 정확하게 비교할 수 있습니다.

BIM 객체를 변환하려면 다음과 같이 합니다.

1. Capture Viewer의 파노라마 위에 BIM 객체를 겹쳐 놓습니다.

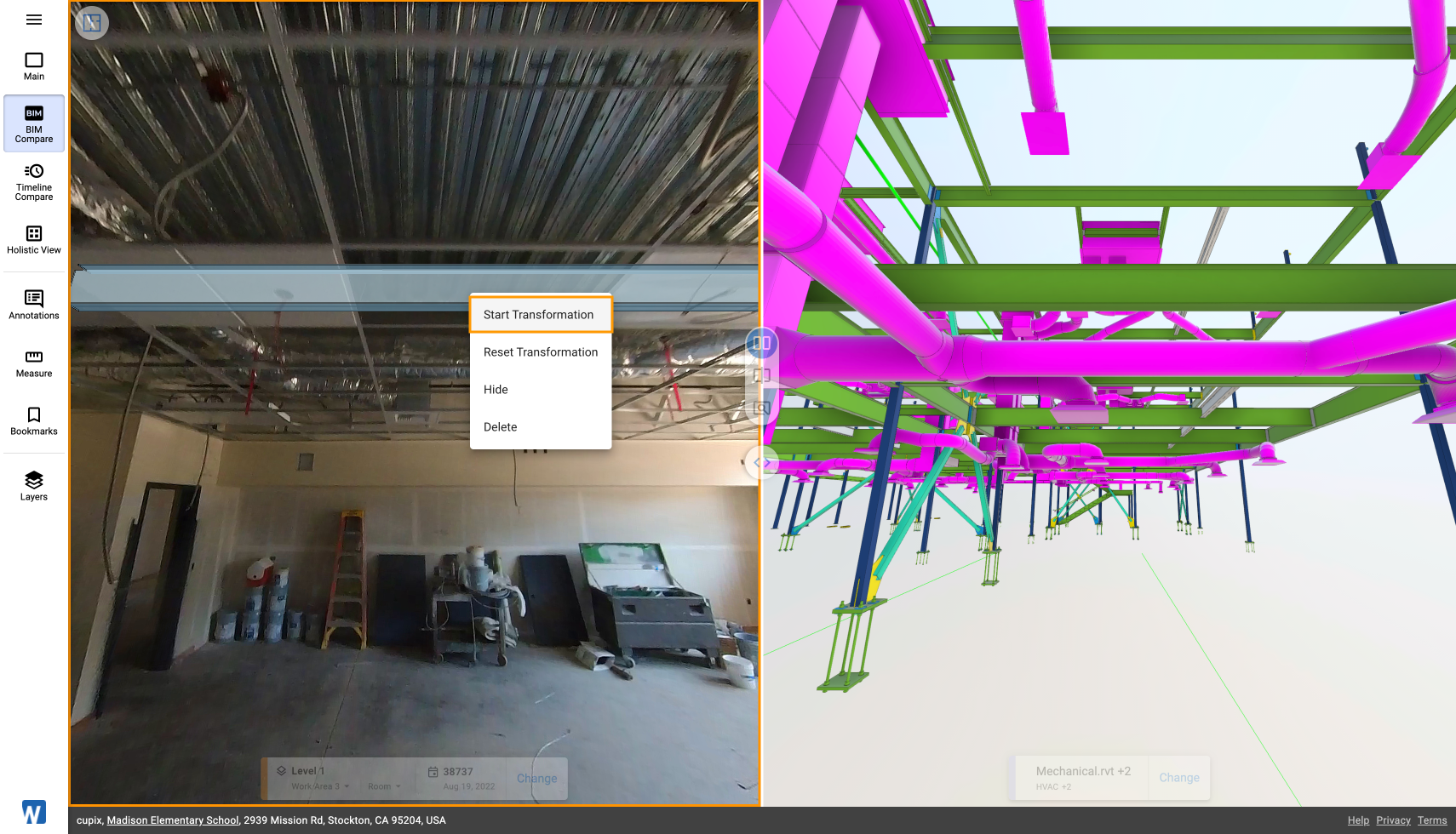

2. 선택한 객체에서 마우스 오른쪽 버튼을 클릭하고 Start Transformation을 선택합니다.

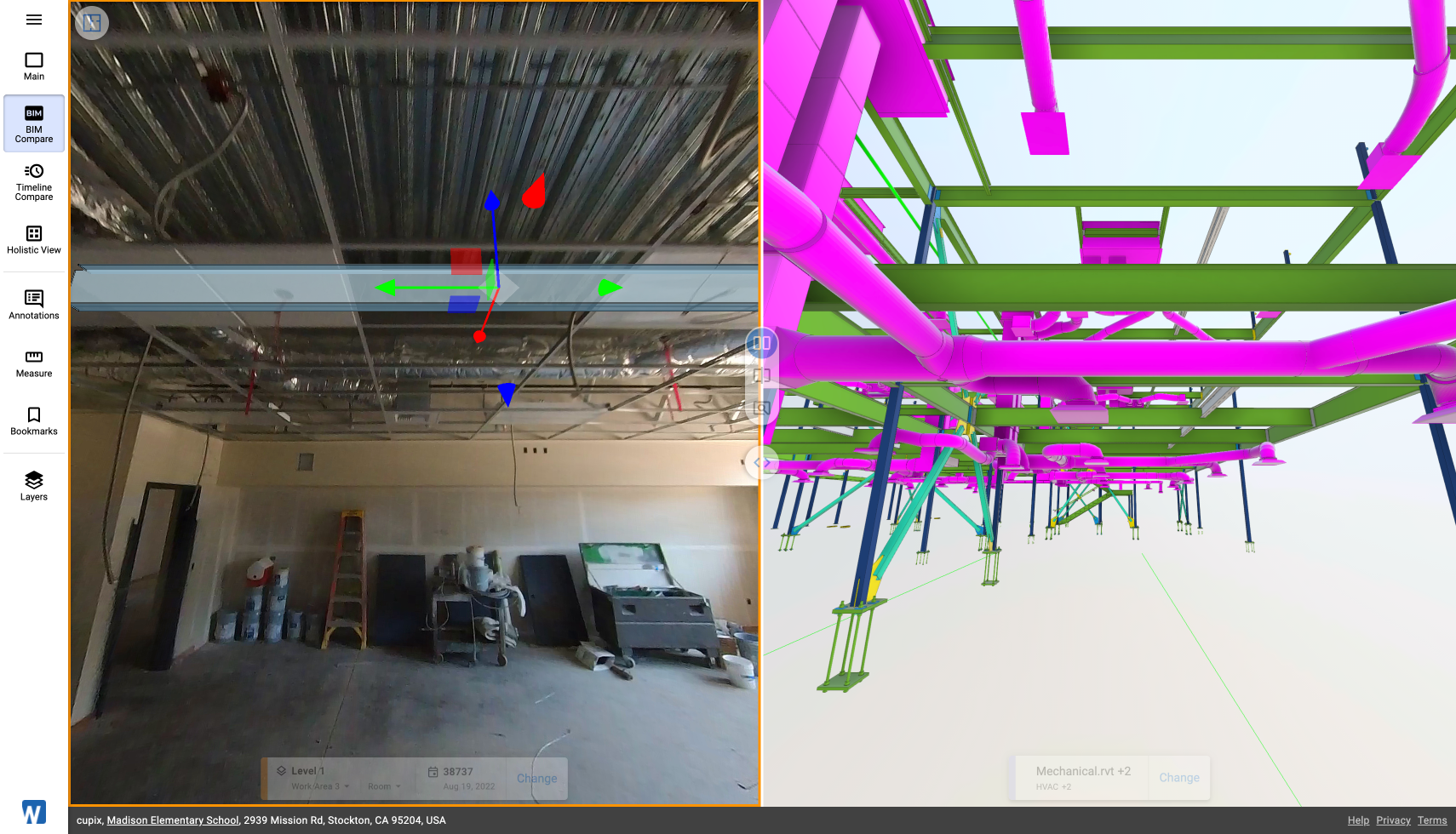

3. 다음 변환 옵션으로 객체의 위치를 조정합니다.

   • 객체 이동(Translate):


     • X축: 빨간색 화살표를 끌면 축을 따라 이동하고, 빨간색 사각형을 끌면 X축을 고정한 채 이동합니다.
     • Y축: 초록색 화살표를 끌면 축을 따라 이동하고, 초록색 사각형을 끌면 Y축을 고정한 채 이동합니다.
     • Z축: 파란색 화살표를 끌면 축을 따라 이동하고, 파란색 사각형을 끌면 Z축을 고정한 채 이동합니다.
     • 자유 이동: 가운데의 흰색 사각형을 끕니다.
   • 객체 회전(마우스 오른쪽 버튼을 클릭하고 Rotate 를 선택해 회전 모드로 전환):


     • X축: 빨간색 원을 끕니다.
     • Y축: 초록색 원을 끕니다.
     • Z축: 파란색 원을 끕니다.
     • 화면 기준 회전: 노란색 원을 끕니다.

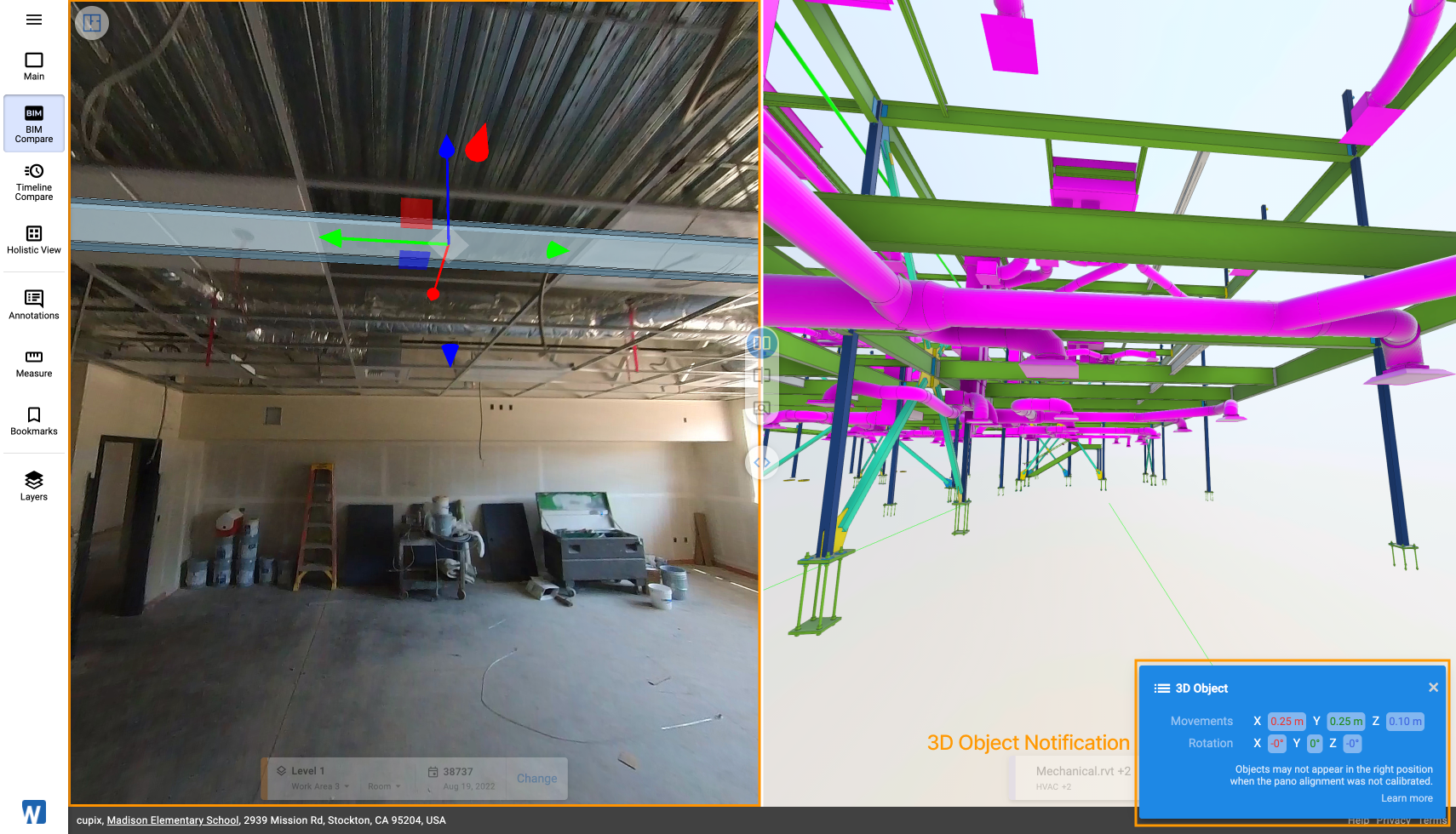

4. 객체를 옮기는 동안 BIM Viewer 아래쪽 모서리의 3D Object Notification에 이동 정보가 표시됩니다.


5. 변환을 마무리합니다.
   • 마우스 오른쪽 버튼을 클릭하고 Done을 선택합니다.
   • 되돌리려면 마우스 오른쪽 버튼을 클릭하고 Reset Transformation을 선택합니다.

6. 변환한 객체를 as-built 파노라마와 눈으로 비교하고 3D Object Notification으로 편차를 확인합니다.
