소개
BIM Compare View에서는 BIM 모델을 360° 캡처와 나란히 비교할 수 있어 프로젝트 분석에 필요한 명확한 시각적 기준을 얻을 수 있습니다. Capture Viewer와 BIM Viewer를 함께 이동하고, BIM Selector로 여러 모델을 관리하고, 다양한 비교 모드를 전환할 수 있습니다. 또한 Revit 3D View와 Navisworks 뷰포인트를 지원해 기존 업무 방식과도 잘 맞습니다.
BIM Compare View 열기
BIM 비교를 시작하려면 다음과 같이 합니다.
- SiteView에서 프로젝트를 열고 왼쪽의 메뉴로 이동합니다.
- 메뉴에서 BIM Compare를 클릭합니다.

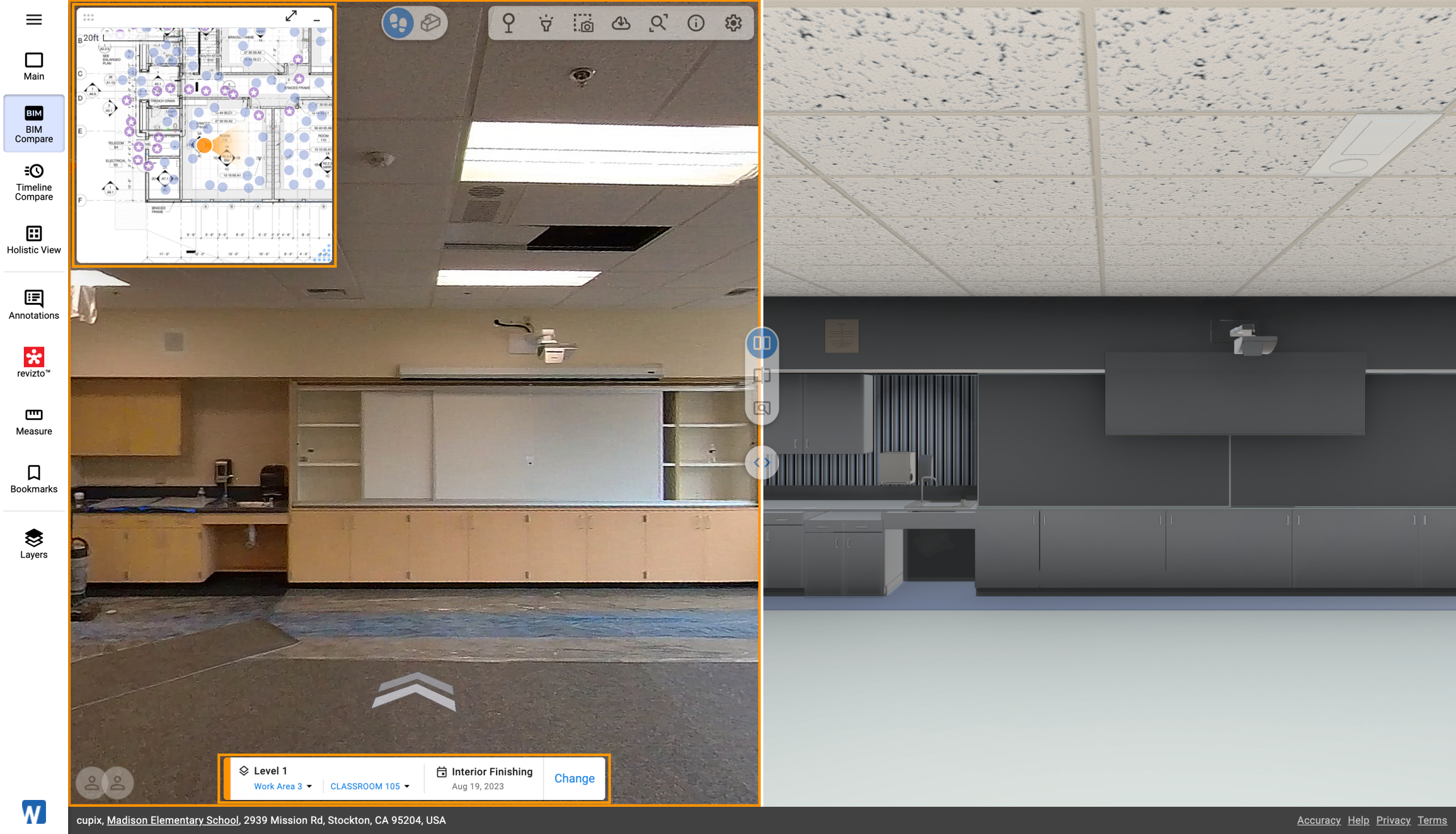

그러면 Capture Viewer와 동기화된 BIM Viewer가 함께 열려 360° 파노라마와 BIM 모델을 나란히 비교할 수 있습니다.
BIM Compare View에서 이동하기

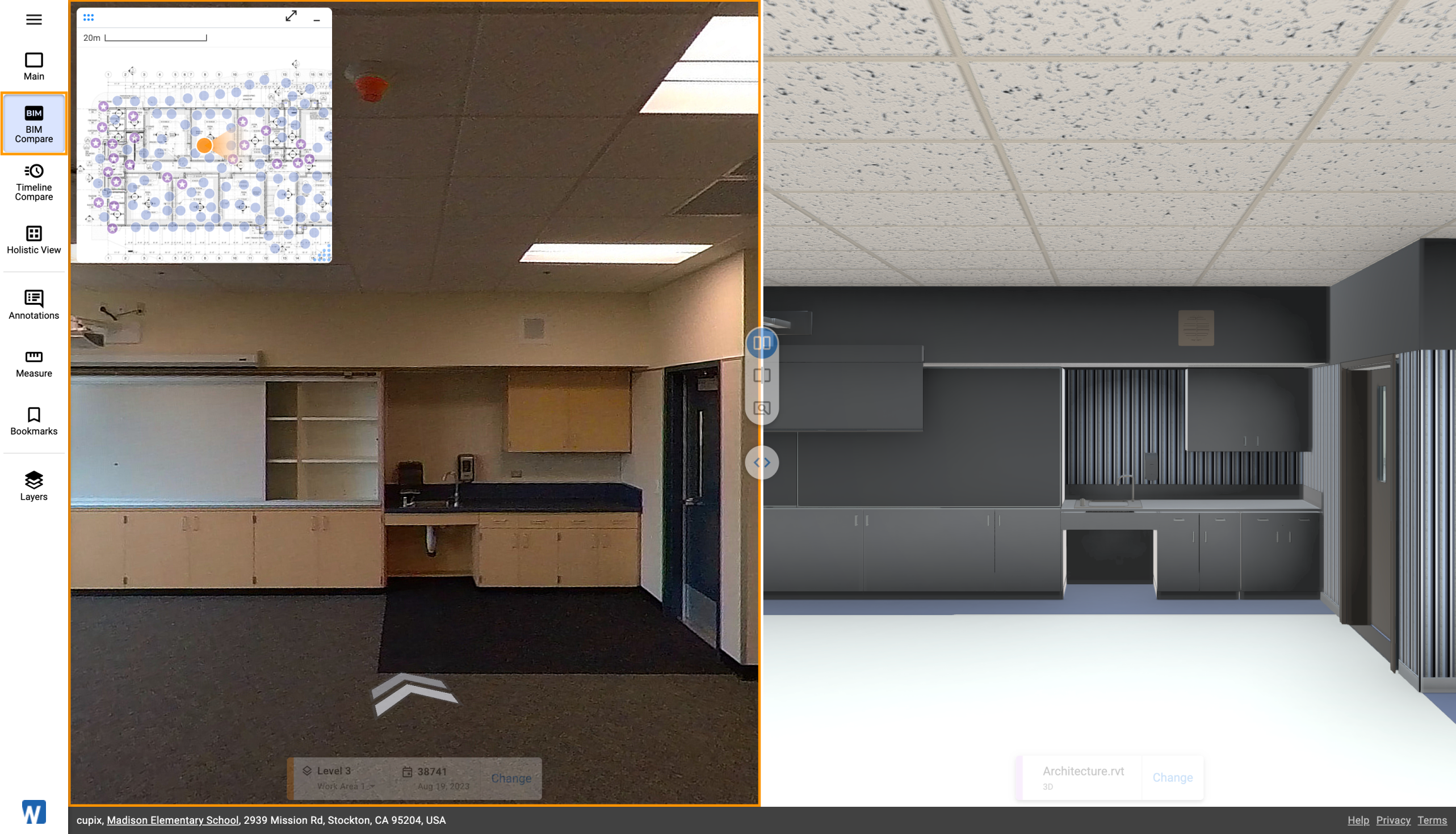

기본적으로 BIM Viewer는 Capture Viewer와 동기화됩니다. Capture Viewer는 다음과 같은 방법으로 이동합니다.
- 뷰어 안을 클릭하거나 WASD 키 또는 화살표 키로 이동합니다.
- Plan Viewer나 Location Indicator로 특정 위치에 바로 이동합니다.
참고: First-Person Mode에서 이동하는 방법은 First Person Mode에서 이동하기 문서를 참고하세요.

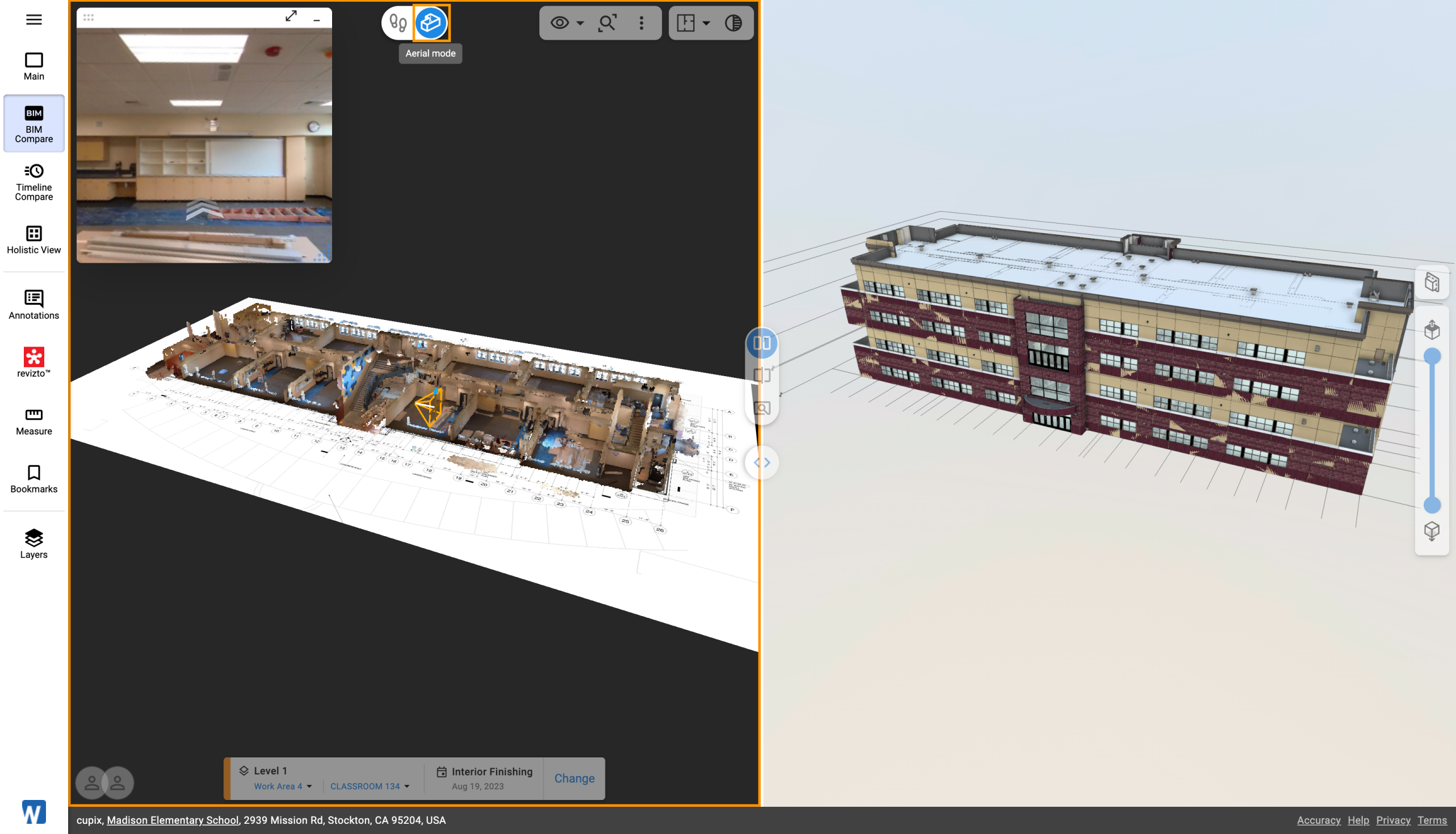

Aerial Mode로 전환하면 BIM Viewer도 Aerial Mode로 바뀌어 Main Viewer의 3D Dollhouse나 가져온 포인트 클라우드와 동기화됩니다.
참고: Aerial Mode에서 이동하는 방법은 Aerial Mode에서 이동하기 문서를 참고하세요.
BIM Viewer의 Low Memory Mode

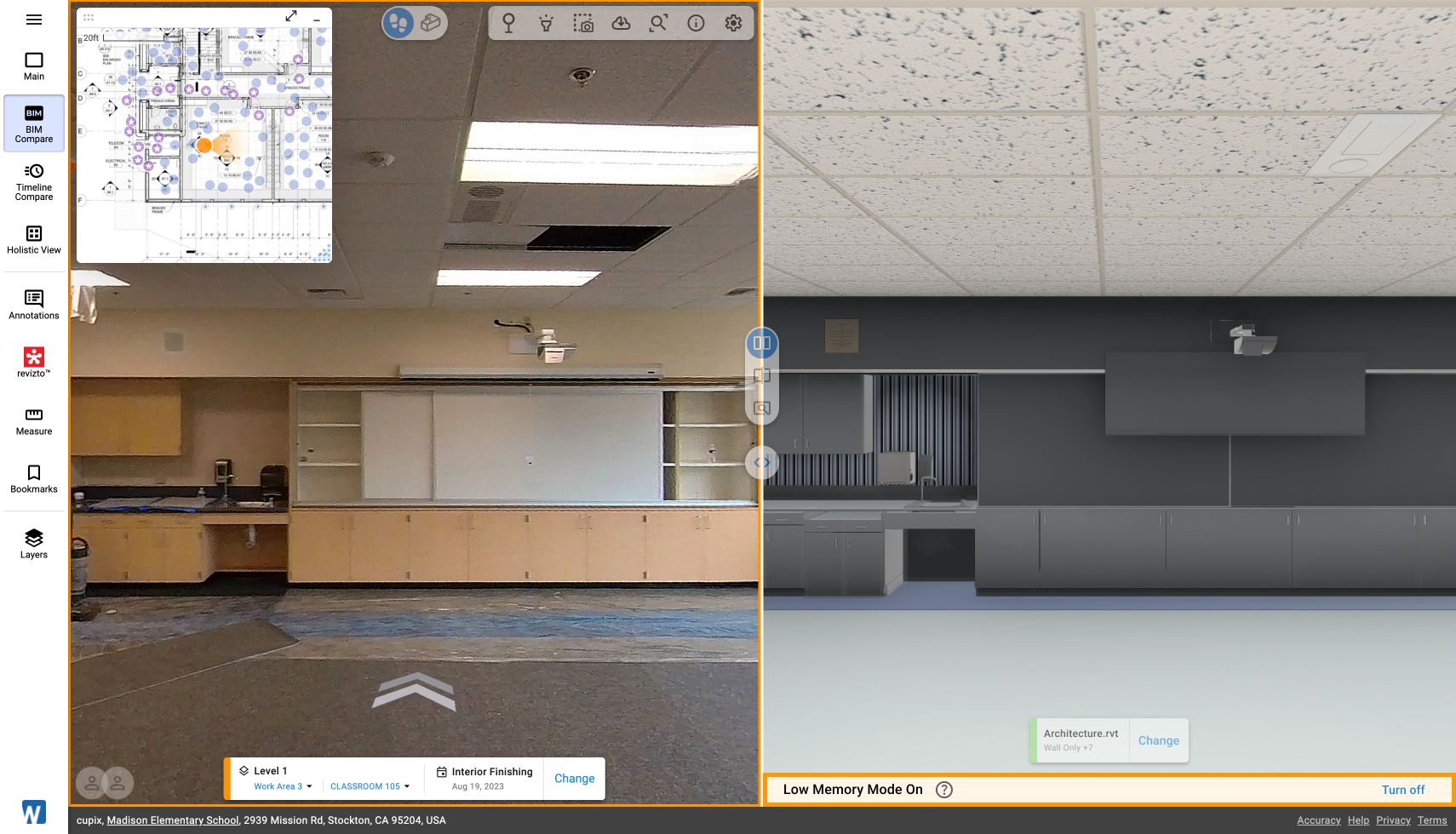

BIM 파일 크기가 2GB를 넘으면 Low Memory Mode가 기본으로 켜집니다. 이 모드에서는 현재 위치를 기준으로 가까운 BIM 요소만 부분적으로 로드됩니다. BIM 파일 전체를 로드하려면 아래쪽 배너에서 Turn Off를 클릭합니다.

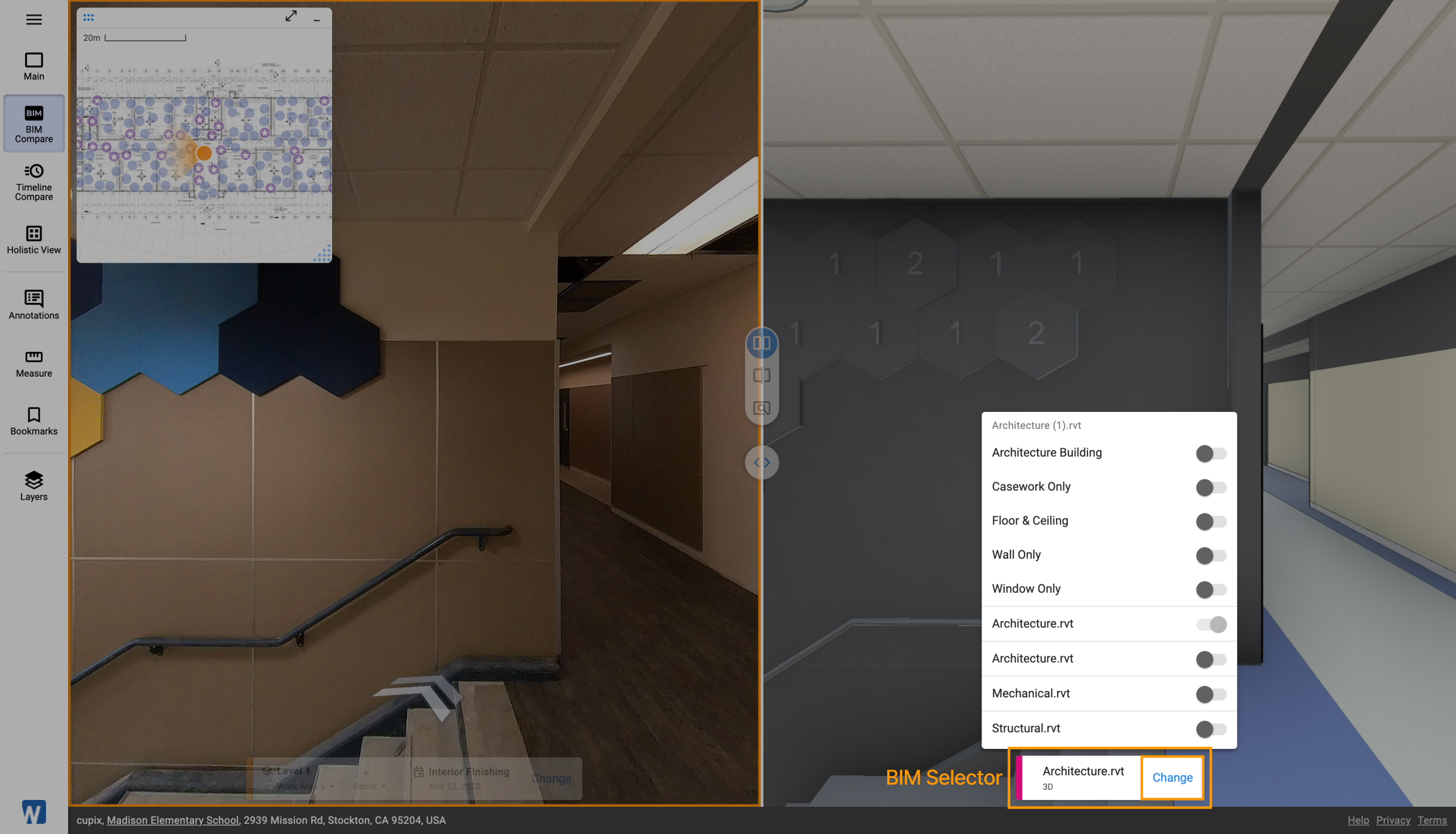

BIM Selector
BIM Selector에서는 여러 BIM 파일과 미리 정의된 뷰를 불러오고 겹쳐 보고 관리할 수 있습니다.
- BIM Selector에서 Change를 클릭합니다.
- BIM 모델을 켜거나 꺼서 뷰어에 표시할 모델을 조정합니다.
참고: BIM 모델에 게시된 Revit 3D View나 저장된 Navisworks Viewpoint가 있으면 해당 항목을 켜서 BIM Viewer에 표시할 수 있습니다.
- Revit 3D Views – Revit에서 미리 정의한 3D 뷰를 동기화해 표시합니다.
- Navisworks Viewpoints – Navisworks에서 미리 정의한 뷰포인트를 그대로 유지해 보여 줍니다.
비교 모드 전환

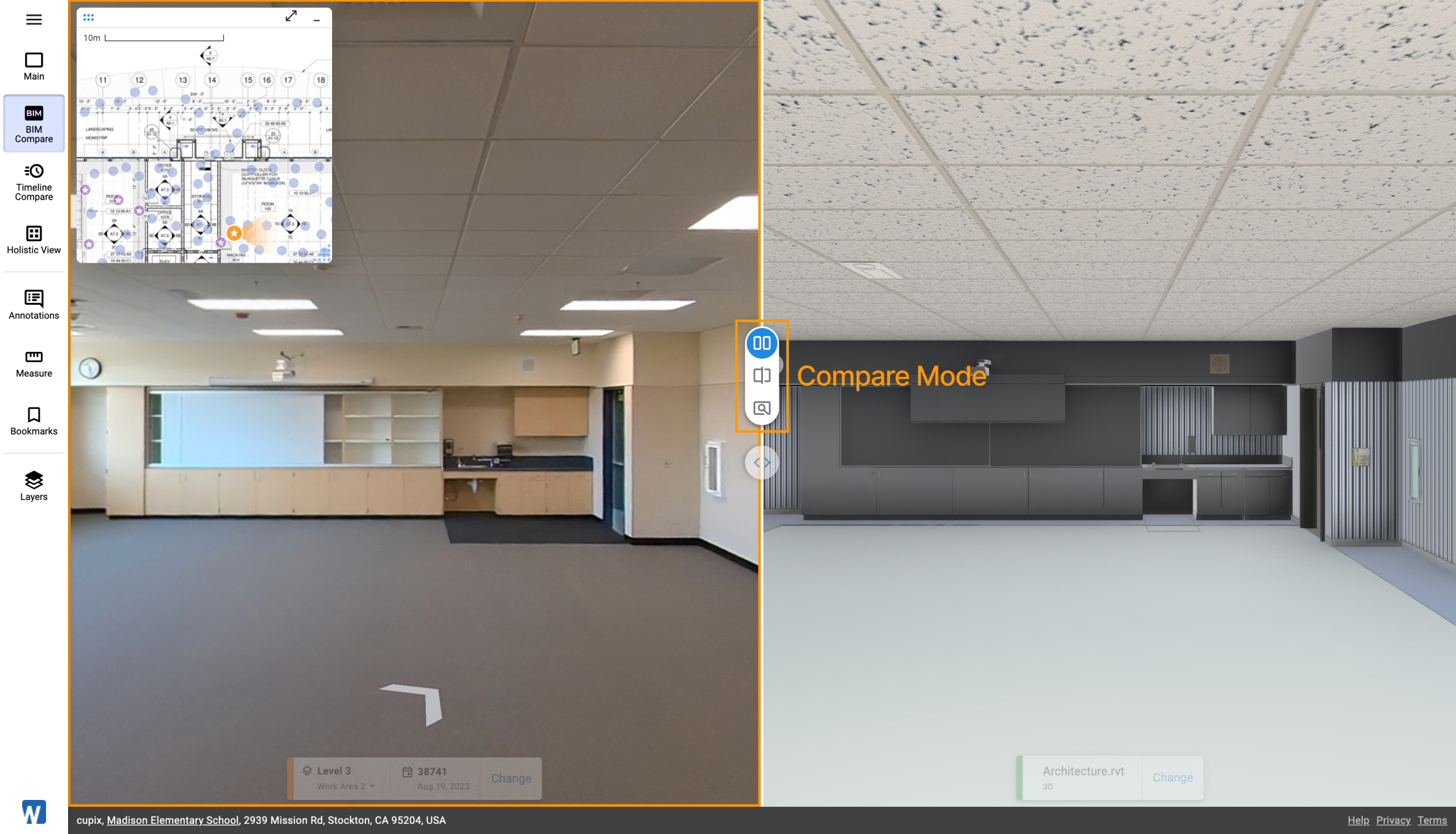

BIM Compare View에서는 여러 비교 모드를 전환할 수 있습니다.
-
Dual Camera: 기존 방식대로 나란히 놓고 비교합니다.
-
Single Camera: 두 화면을 겹쳐 놓고 슬라이더로 각 환경의 일부를 드러냅니다.
-
TwinLens: 기본 화면 위에 두 번째 360° 가상 투어나 BIM을 표시하는 이동 가능한 창입니다.
참고:
BIM Compare View에서는 First-Person Mode와 Aerial Mode를 비롯한 여러 보기 모드를 사용하는 중에도 비교 모드를 전환할 수 있습니다.
자세한 내용은 Compare Mode 변경 문서를 참고하세요.
옵션
기본 옵션

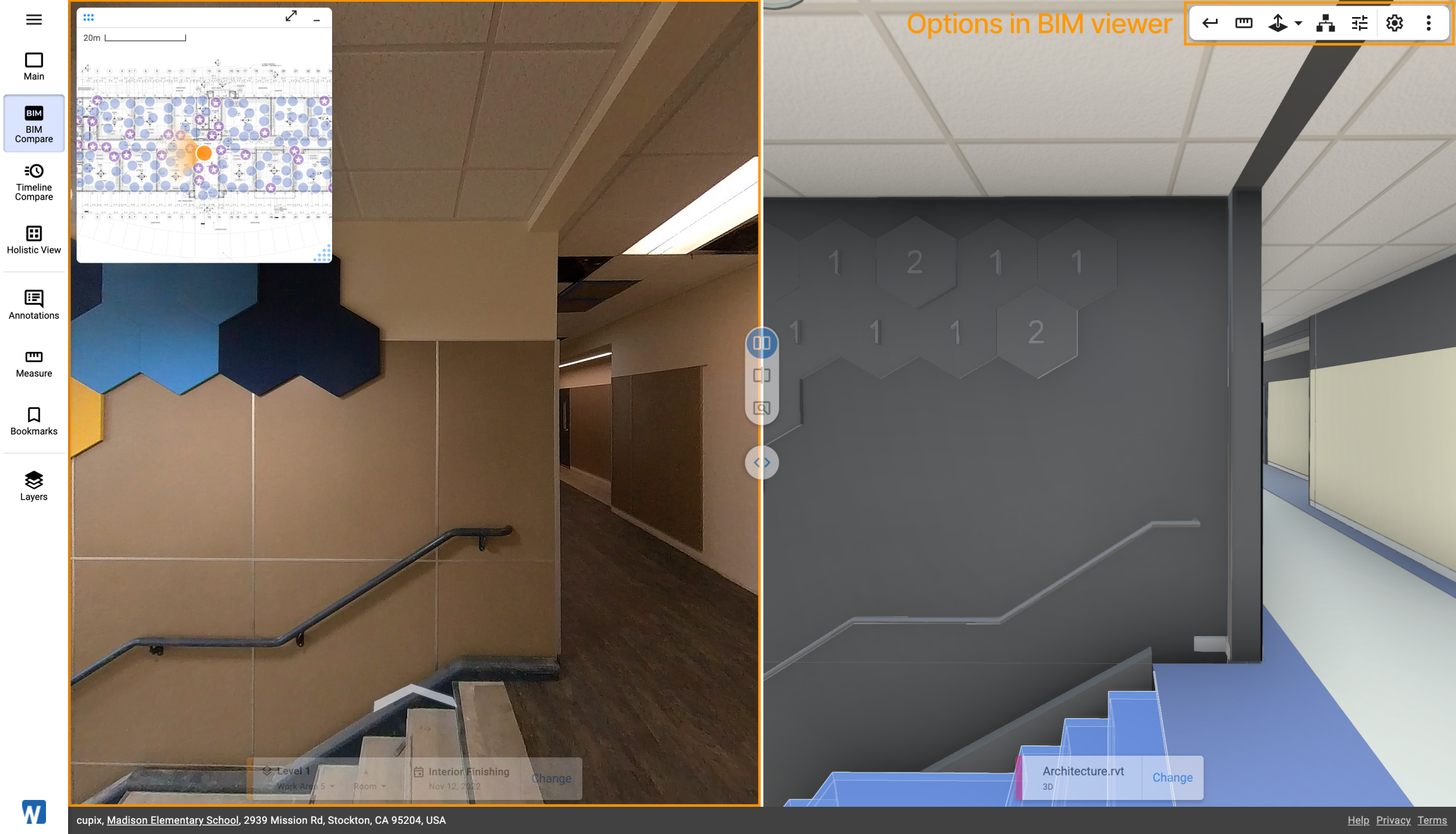

BIM Viewer가 Capture Viewer와 동기화되어 있으면 위쪽 메뉴에서 다음 옵션을 사용할 수 있습니다.
-
Transport – 객체를 선택했을 때 나타나며, 하나 이상의 객체를 Capture Viewer의 파노라마나 포인트 클라우드 위에 겹쳐 놓을 수 있습니다.
참고: 자세한 내용은 BIM Compare View에서 BIM 객체 오버레이 및 변환 문서를 참고하세요.
-
Measure Distance – 거리와 각도를 측정하고 지점 간 보정을 수행합니다.
-
Add X-Y-Z and Box Clipping Planes – BIM 모델의 평면을 조정해 서로 다른 평면의 객체를 표시하거나 숨깁니다.
-
Model Structure – 특정 객체 유형을 켜고 꺼서 BIM 모델 안의 요소만 분리해 봅니다.
-
Properties – 선택한 객체의 구속 조건, 재질, 비용, 치수 등 세부 정보를 확인합니다.
-
Settings – 이동, 표시 방식, 환경 설정 등 BIM Viewer를 설정합니다.
-
Filter Visibility – BIM Viewer에서 파노라마 버블을 표시하거나 숨깁니다.
동기화 해제 모드의 옵션

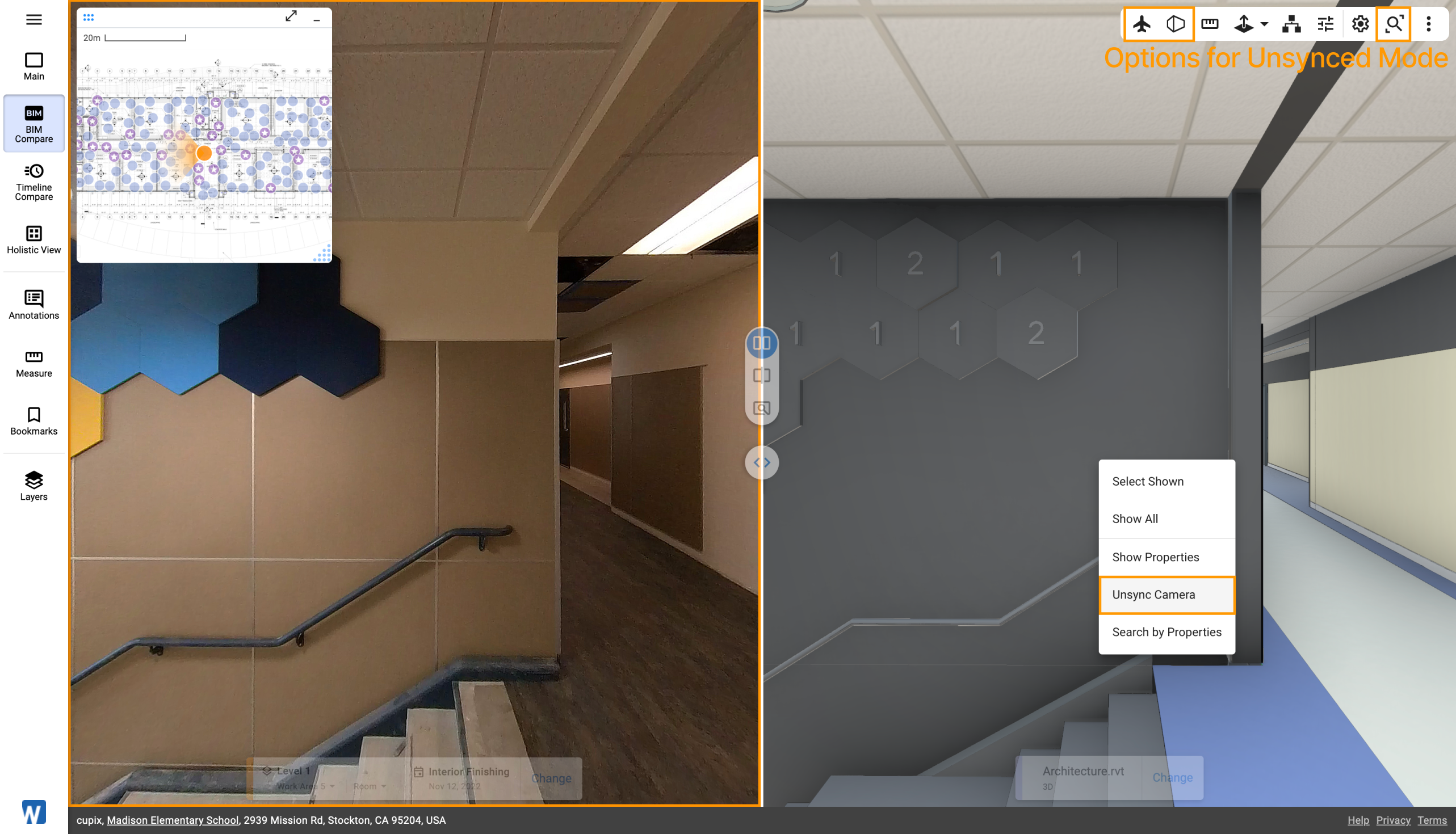

마우스 오른쪽 버튼을 클릭하고 Unsync Camera를 선택하면 Capture Viewer의 움직임을 따르지 않고 BIM 모델을 자유롭게 살펴볼 수 있습니다. 동기화를 해제하면 다음 옵션이 추가로 제공됩니다.
-
Fly Mode – 1인칭 시점으로 BIM 파일을 이동합니다.
-
Orthographic/Perspective Views – 정사 보기와 투시 보기를 전환합니다.
-
Reset View – 원래 화면으로 돌아갑니다.
선택한 객체의 오른쪽 클릭 옵션

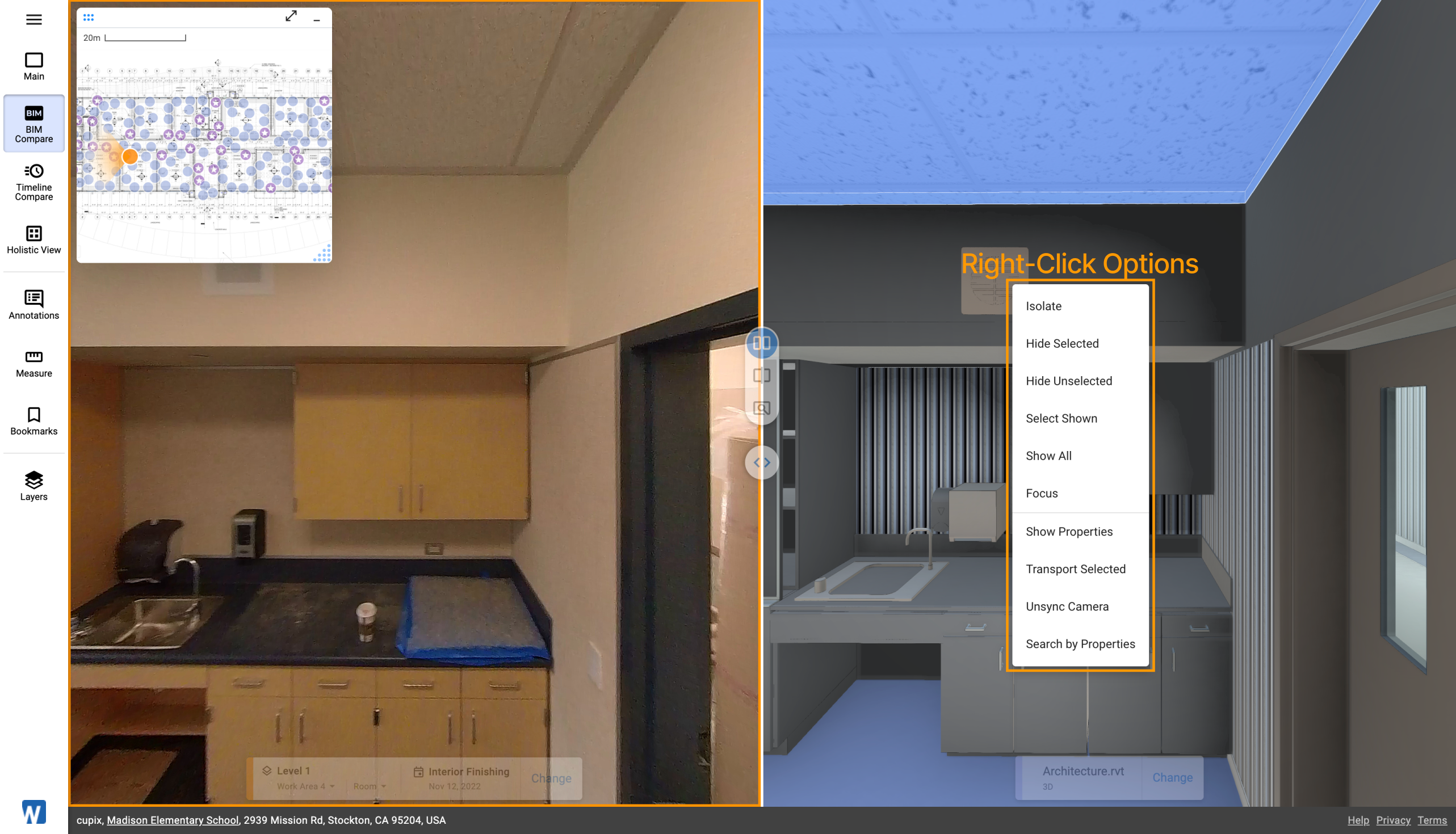

BIM Viewer에서 마우스 오른쪽 버튼을 클릭하면 여러 조작 옵션을 사용할 수 있습니다.
- Select Shown – 화면에 보이는 모든 객체를 transport 대상으로 선택합니다.
- Show All – 이전에 숨긴 객체를 모두 다시 표시합니다.
- Show Properties – 선택한 객체의 세부 정보를 표시합니다.
- Search by Properties – 입력한 속성 이름이나 값과 일치하는 BIM 객체를 찾아 선택합니다.
객체를 선택했을 때 추가로 제공되는 옵션은 다음과 같습니다.
- Isolate – 선택한 객체만 남기고 나머지를 숨깁니다.
- Hide Selected – 선택한 객체를 숨깁니다.
- Hide Unselected – 선택한 객체를 제외한 모두를 숨깁니다.
- Focus – 선택한 객체를 확대합니다.
- Transport Selected – 선택한 객체를 Capture Viewer로 옮깁니다.
참고: SHIFT를 누른 채 클릭하면 여러 객체를 선택할 수 있습니다. 모든 객체의 선택을 해제하려면 ESC를 누릅니다.
