First-Person Mode에서 이동하기

소개

First-Person Mode에서는 Capture Viewer에 360° 파노라마나 3D 포인트 클라우드를 표시해 현장을 몰입감 있게 둘러볼 수 있습니다. 실제로 현장 안을 걸어 다니는 것처럼 이동할 수 있습니다.

이 문서에서는 Location Indicator, Capture Viewer, Plan Viewer를 사용해 First-Person Mode에서 이동하는 방법과 이동을 돕는 추가 옵션 사용법을 설명합니다.

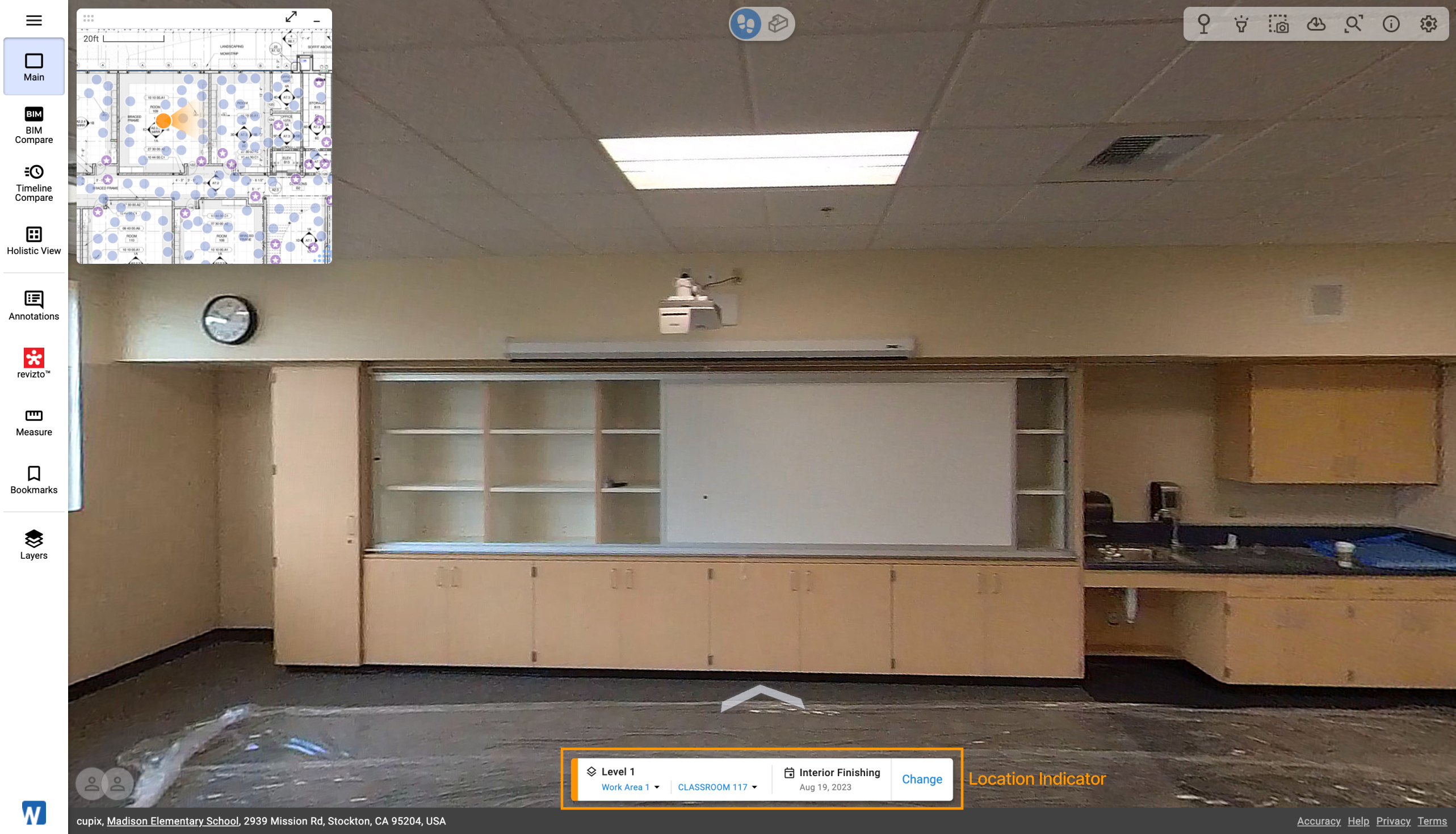

Location Indicator

Location Indicator는 Capture Viewer 아래쪽에 표시되며 현재 캡처에 대한 다음과 같은 주요 정보를 제공합니다.

레벨
캡처 라벨
캡처 날짜
작업 구역(해당하는 경우)
Room(해당하는 경우)

캡처 선택

Location Indicator에서 다른 캡처를 선택할 수 있습니다.

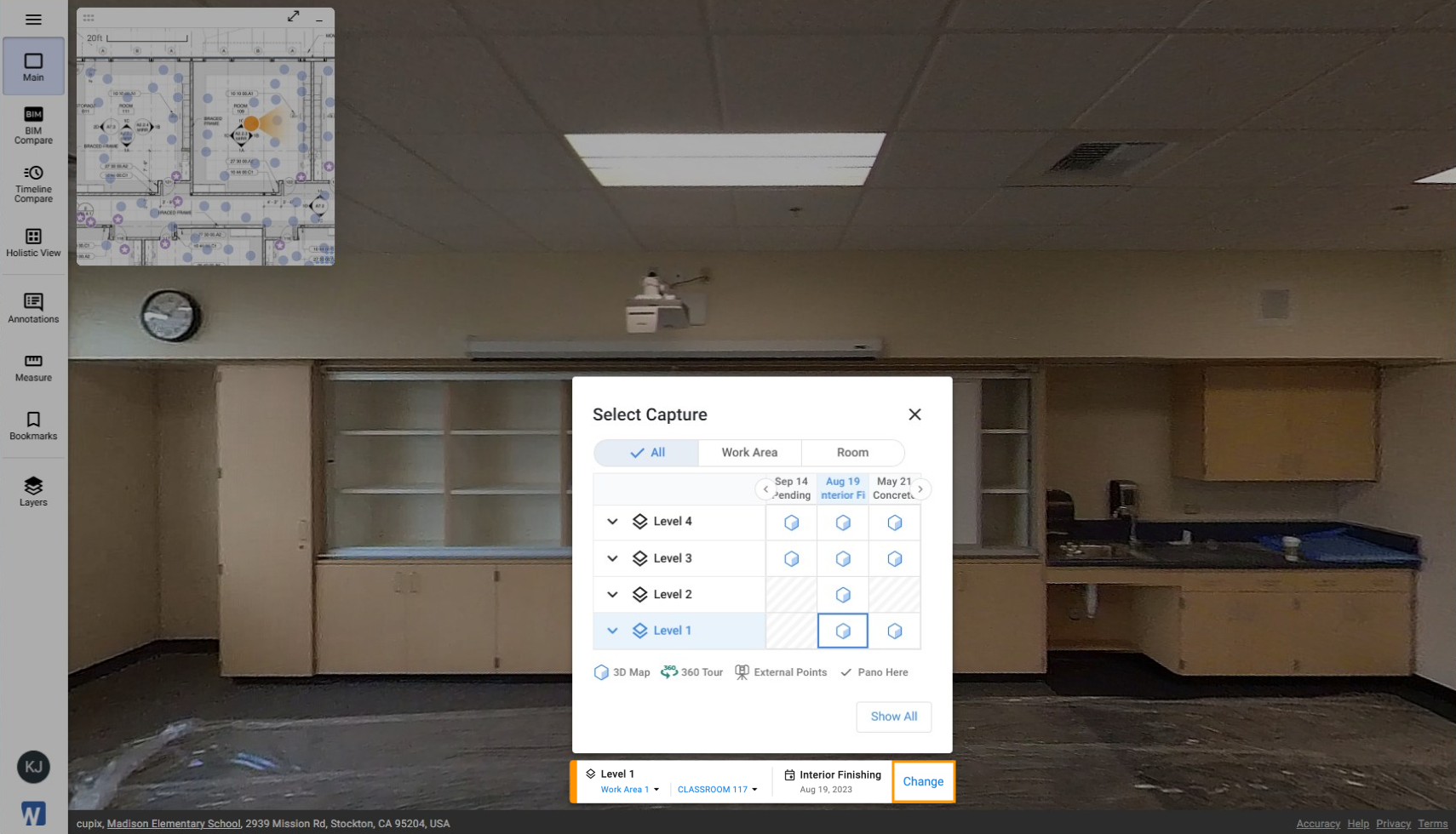

Location Indicator에서 Change를 클릭합니다.

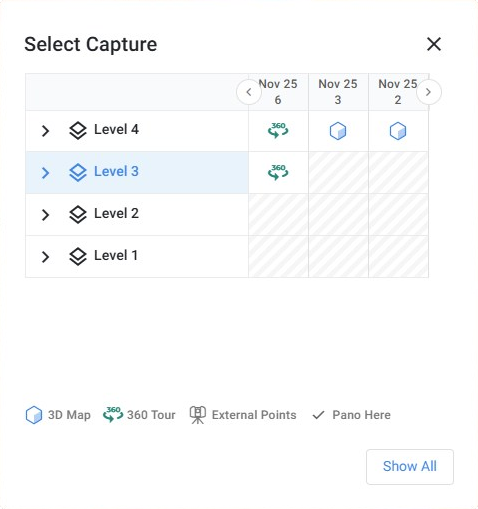

표가 나타나며 가장 최근 캡처 날짜 세 개와 함께 레벨 및 캡처 유형(3D Map, 360 Tour, External Point Cloud)별 보유 현황이 표시됩니다.

참고: 사용할 수 있는 캡처를 모두 보려면 표 아래쪽의 Show All을 클릭합니다.
이동하려는 캡처를 클릭합니다.

작업 구역 또는 Room 선택

프로젝트에 작업 구역이나 Room이 지정되어 있으면 목록을 살펴보거나 검색해 특정 위치로 바로 이동할 수 있습니다.

작업 구역 또는 Room으로 찾아보기

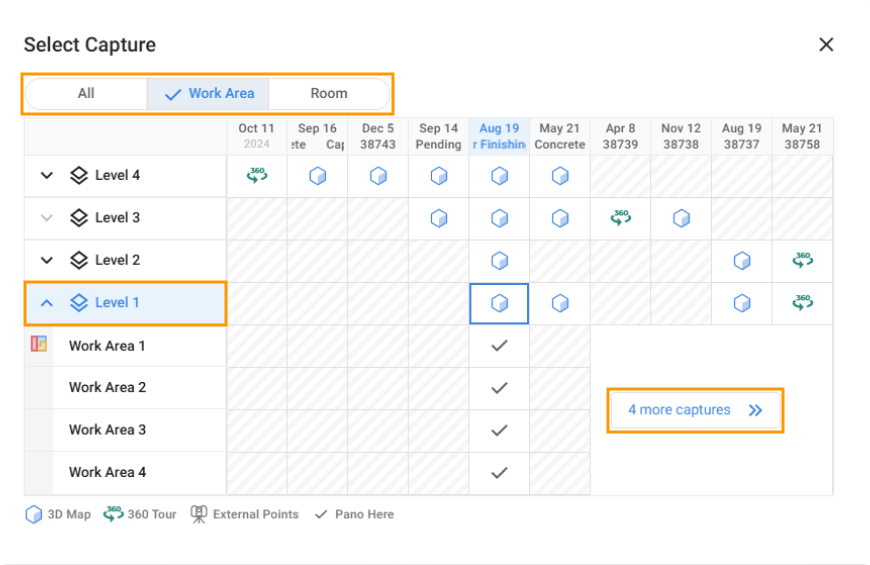

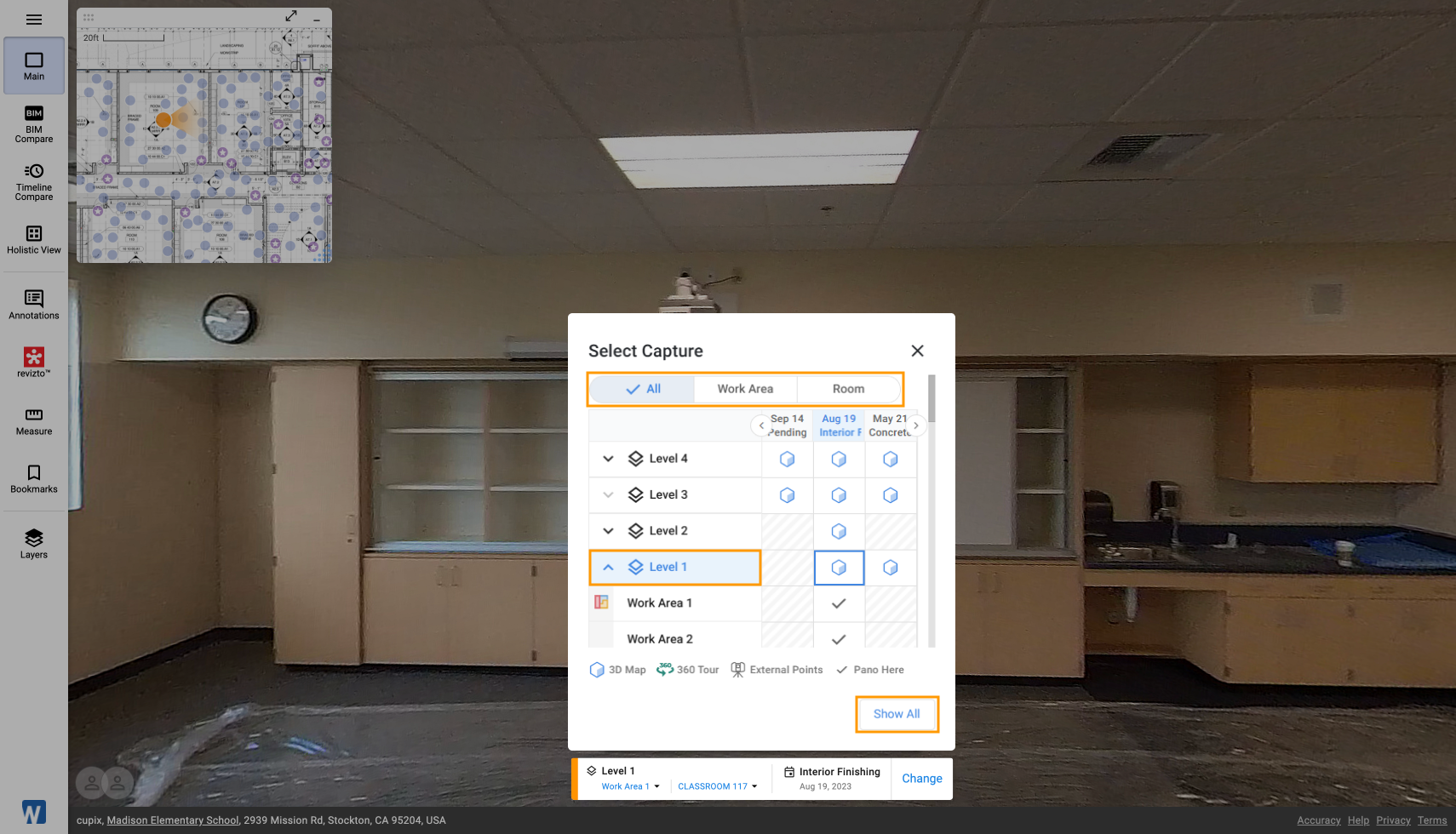

Location Indicator에서 표 위쪽의 카테고리를 선택합니다.
- All(작업 구역과 Room)
- Work Area만
- Room만
레벨 이름을 클릭하면 해당 레벨의 작업 구역이나 Room별 캡처 보유 현황을 볼 수 있습니다.
캡처가 있는 위치에는 체크 표시가 붙습니다. 이 표시를 클릭하면 해당 위치로 바로 이동합니다.

참고:

작업 구역이나 Room 기준 전체 목록을 볼 때는 한 번에 캡처 여섯 개가 로드됩니다. 캡처를 더 불러오려면 More Captures를 클릭합니다.

프로젝트에 작업 구역이나 Room이 정의되어 있지 않으면 캡처 표에는 레벨만 표시됩니다.

둘 중 한 가지 카테고리(작업 구역 또는 Room)만 정의되어 있으면 표 위쪽의 카테고리 선택이 표시되지 않습니다 .

작업 구역 또는 Room 이름으로 검색

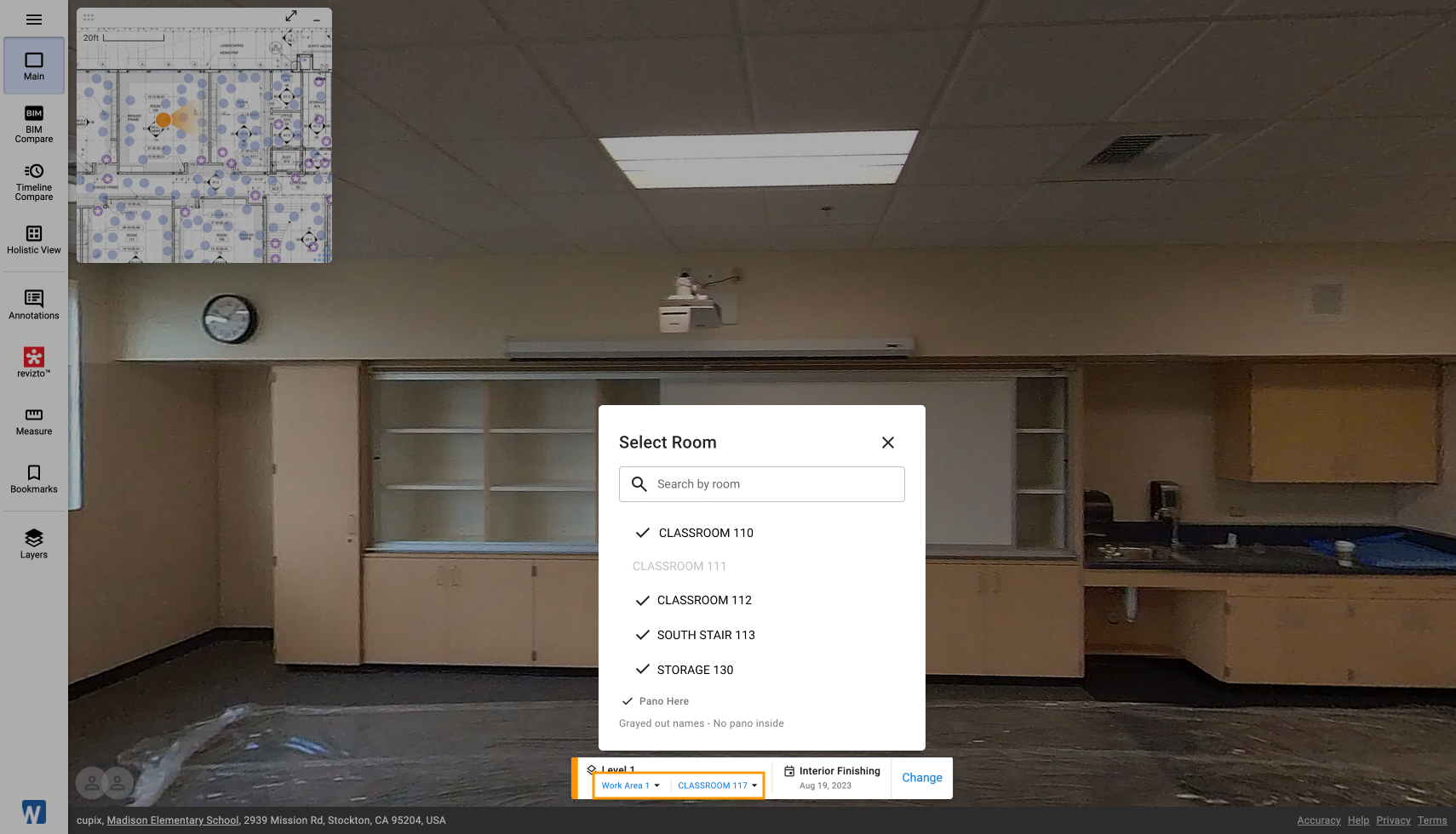

Location Indicator에서 Work Area 또는 Room 이름 필드를 클릭합니다.
검색창에 찾으려는 위치 이름을 입력한 다음 목록에서 선택합니다.

참고: 작업 구역이나 Room 안에 사용할 수 있는 파노라마가 없으면 이름이 흐리게 표시되고 선택할 수 없습니다.

First Person Mode를 사용하는 동안 다음과 같은 방법으로 이동할 수 있습니다.

뷰어 안에서 왼쪽 클릭 – 다음 파노라마로 이동합니다.

참고: 커서를 움직이면 바닥에 화살표가 나타나 이동할 수 있는 360° 파노라마를 알려 줍니다.
왼쪽 또는 오른쪽 버튼을 누른 채 마우스 끌기 – 카메라 시점을 원하는 방향으로 회전합니다.
마우스 스크롤 휠 – 확대하거나 축소합니다.
단축키– 키보드로 이동합니다.
- 파노라마 간 이동(WASD 키)
  - W – 다음 파노라마로 앞으로 이동합니다(위쪽 화살표 키).
  - S – 이전 파노라마로 뒤로 이동합니다(아래쪽 화살표 키).
  - A – 왼쪽으로 이동합니다.
  - D – 오른쪽으로 이동합니다.
- 화살표 키로 화면 회전
  - 왼쪽 화살표 키 – 캡처 뷰어 안에서 화면을 왼쪽으로 회전합니다.
  - 오른쪽 화살표 키 – 캡처 뷰어 안에서 화면을 오른쪽으로 회전합니다.

Plan Viewer로 이동하기

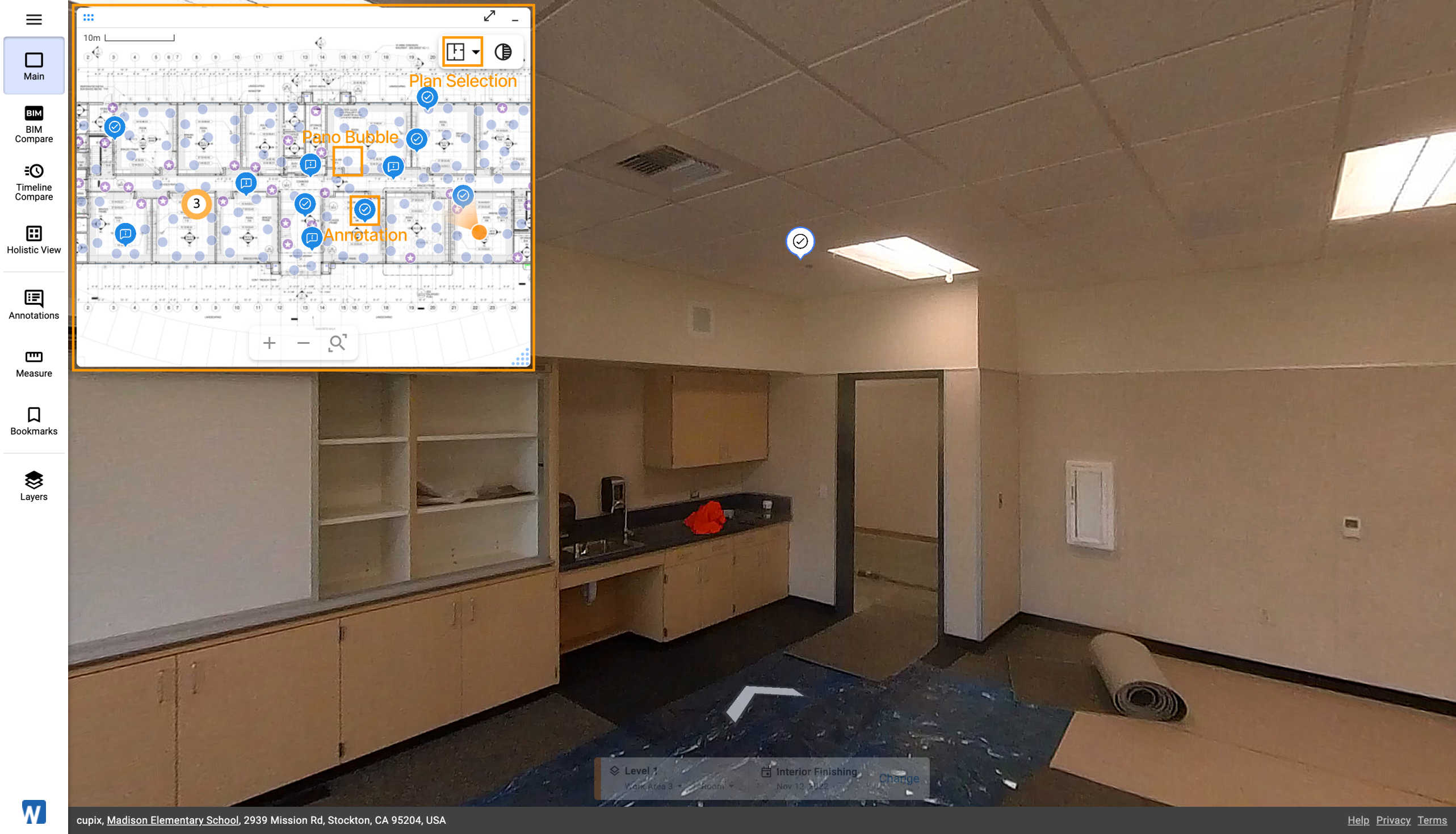

Capture Viewer 왼쪽 위에 떠 있는 Plan Viewer에는 참조 도면과 함께 파노라마 버블 및 annotation을 나타내는 마커가 표시됩니다.

위치로 이동: 파노라마 버블이나 annotation 마커를 클릭하면 해당 위치로 바로 이동합니다.

참고: 별표가 있는 파노라마 버블은 고해상도 360° 이미지를 촬영한 지점을 나타냅니다.
Plan Viewer 크기 조절: 모서리를 끌어 뷰어 크기를 조정하거나 최소화 아이콘을 클릭해 숨깁니다. 다시 열려면 왼쪽 위의 원형 아이콘을 클릭합니다.
도면 전환: 사용할 수 있는 도면이 여러 개이면 Plan Selector로 도면을 전환하거나 선택한 도면을 겹쳐서 볼 수 있습니다.

관련 문서: Plan Viewer에서 이동하기

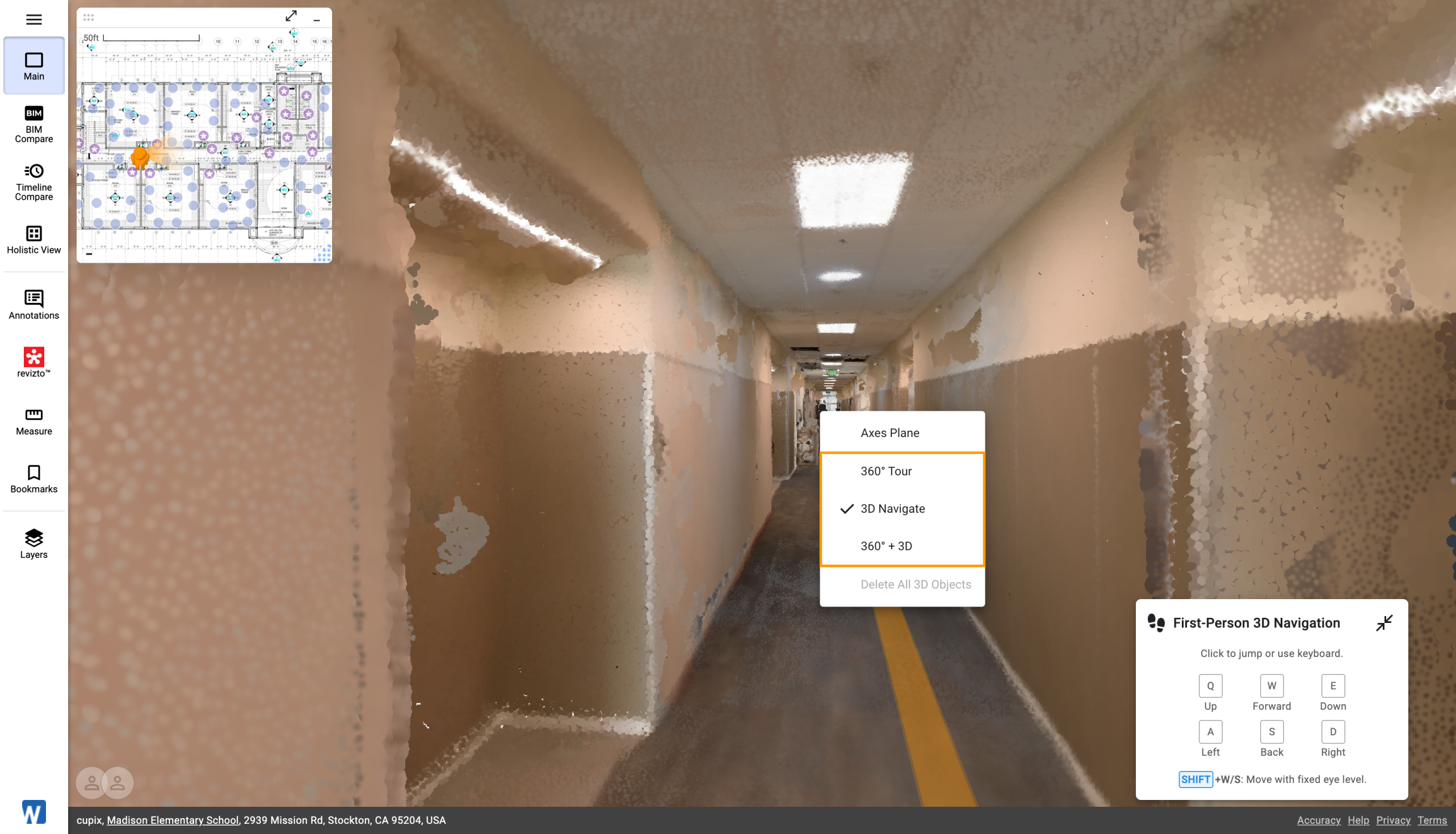

캡처에 3D Dollhouse가 포함되어 있으면 First-Person Mode에서 이를 탐색할 수 있습니다. 뷰어에서 마우스 오른쪽 버튼을 클릭하면 다음 옵션을 사용할 수 있습니다.

360° Tour: 360° 파노라마만 표시합니다(기본 보기).
3D Map: 1인칭 시점으로 3D Dollhouse를 탐색할 수 있습니다.
Combined: 3D Dollhouse를 360° 파노라마 위에 겹쳐서 표시합니다.

참고: Imported Point Cloud가 있으면 3D Dollhouse와 동일한 옵션으로 탐색할 수 있습니다.

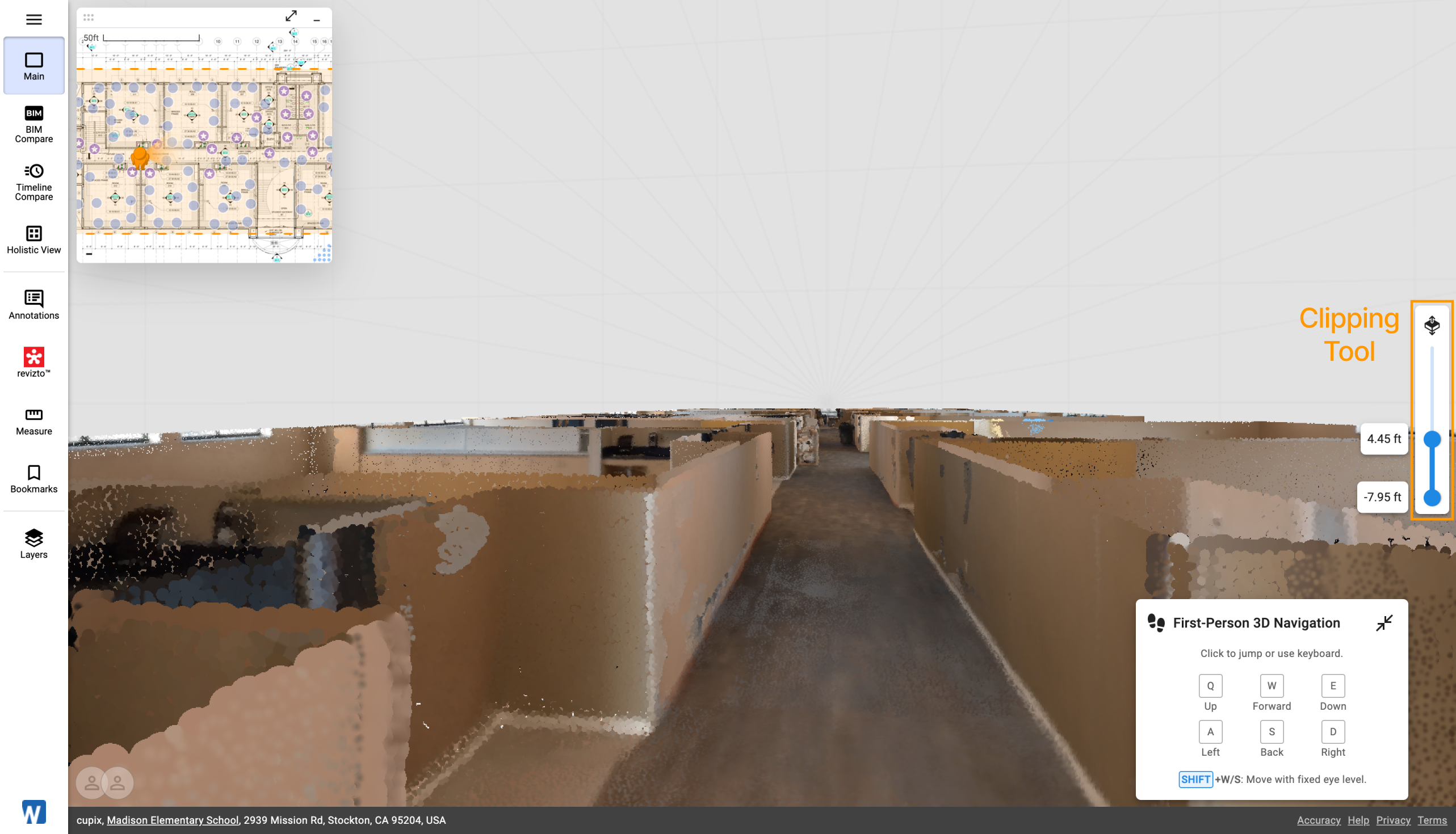

Clipping Tool

3D 탐색에서는 Capture Viewer 오른쪽에 있는 clipping tool로 Z축(위아래) 방향의 표시 범위를 조정할 수 있습니다.

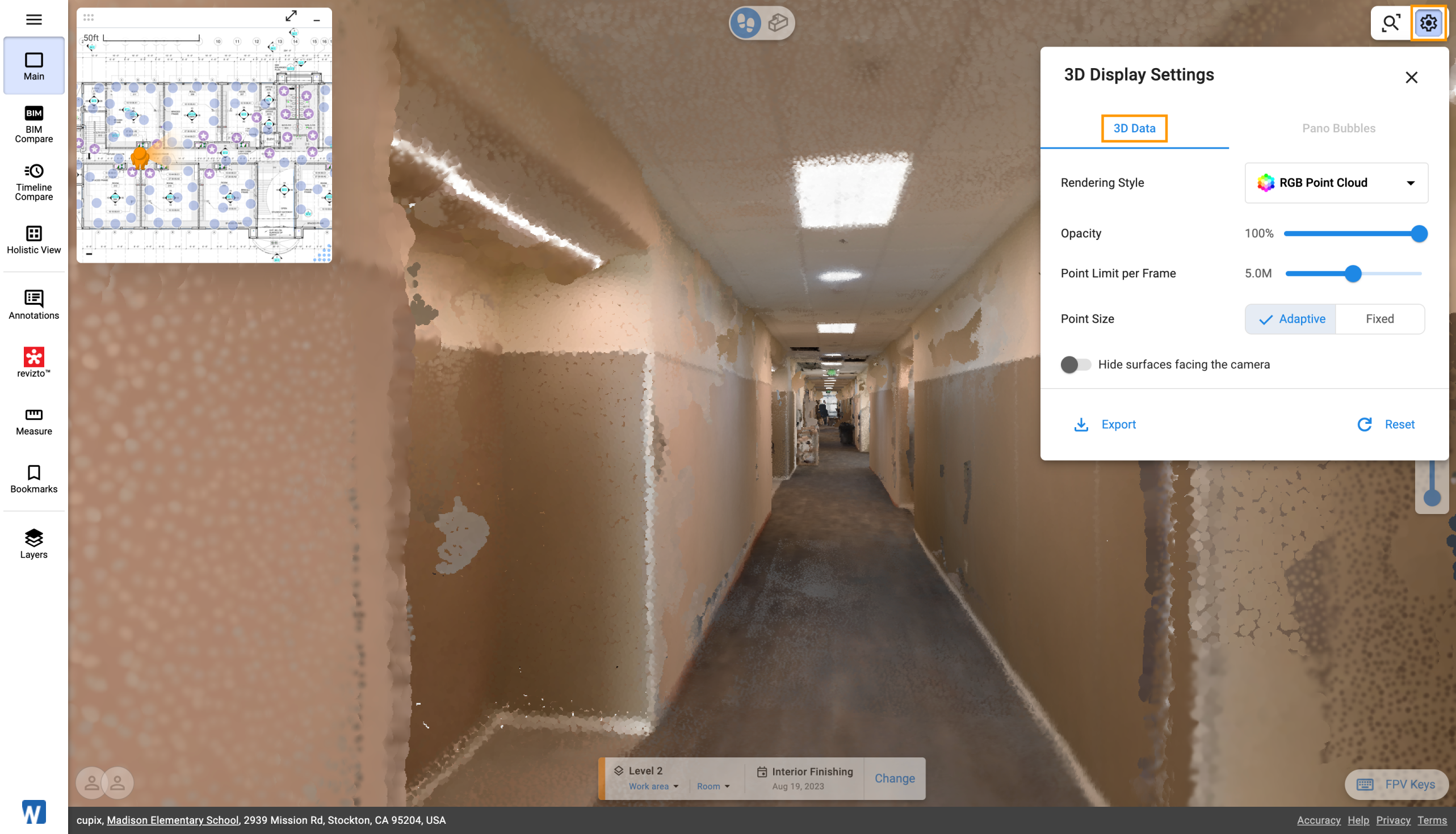

3D Display Settings

3D Dollhouse의 표시 옵션은 3D Display Settings에서 설정할 수 있습니다.

Rendering Style: Point Cloud, Textured Mesh, Elevation Heatmap 중에서 선택합니다.
Opacity: 슬라이더로 3D Dollhouse의 불투명도를 조정합니다.
Point Limit per Frame: 캡처 창을 렌더링할 때마다 로드할 최대 점 개수를 조정해 로딩 속도를 높입니다.
Point Size: 점 크기를 렌더링하는 방식을 선택합니다.
- Adaptive: 밀도가 낮은 영역의 점은 크게, 밀도가 높은 영역의 점은 작게 표시됩니다.
- Fixed: 모든 점이 같은 크기로 표시됩니다.
Export: 오른쪽 아래의 Export 를 클릭해 3D Dollhouse를 다운로드합니다.
- 내보낼 수 있는 형식은 포인트 클라우드의 경우 PLY와 XYZ(Text 또는 Binary), 메시의 경우 OBJ(Mesh only) 또는 GLB(Mesh & Texture)입니다.
- 클리핑을 적용한 경우에는 보이는(클리핑된) 부분만 내보내집니다.

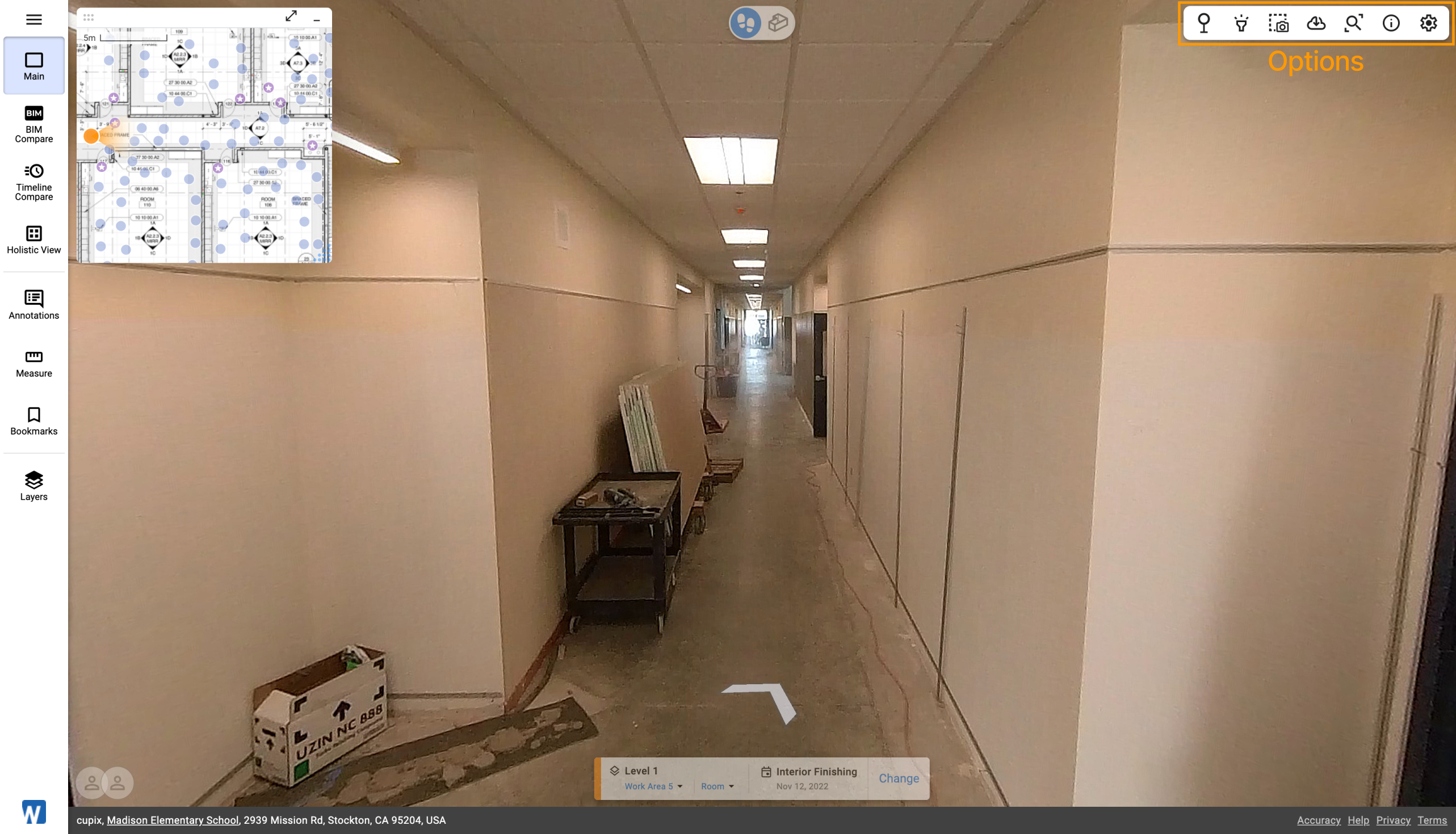

추가 옵션

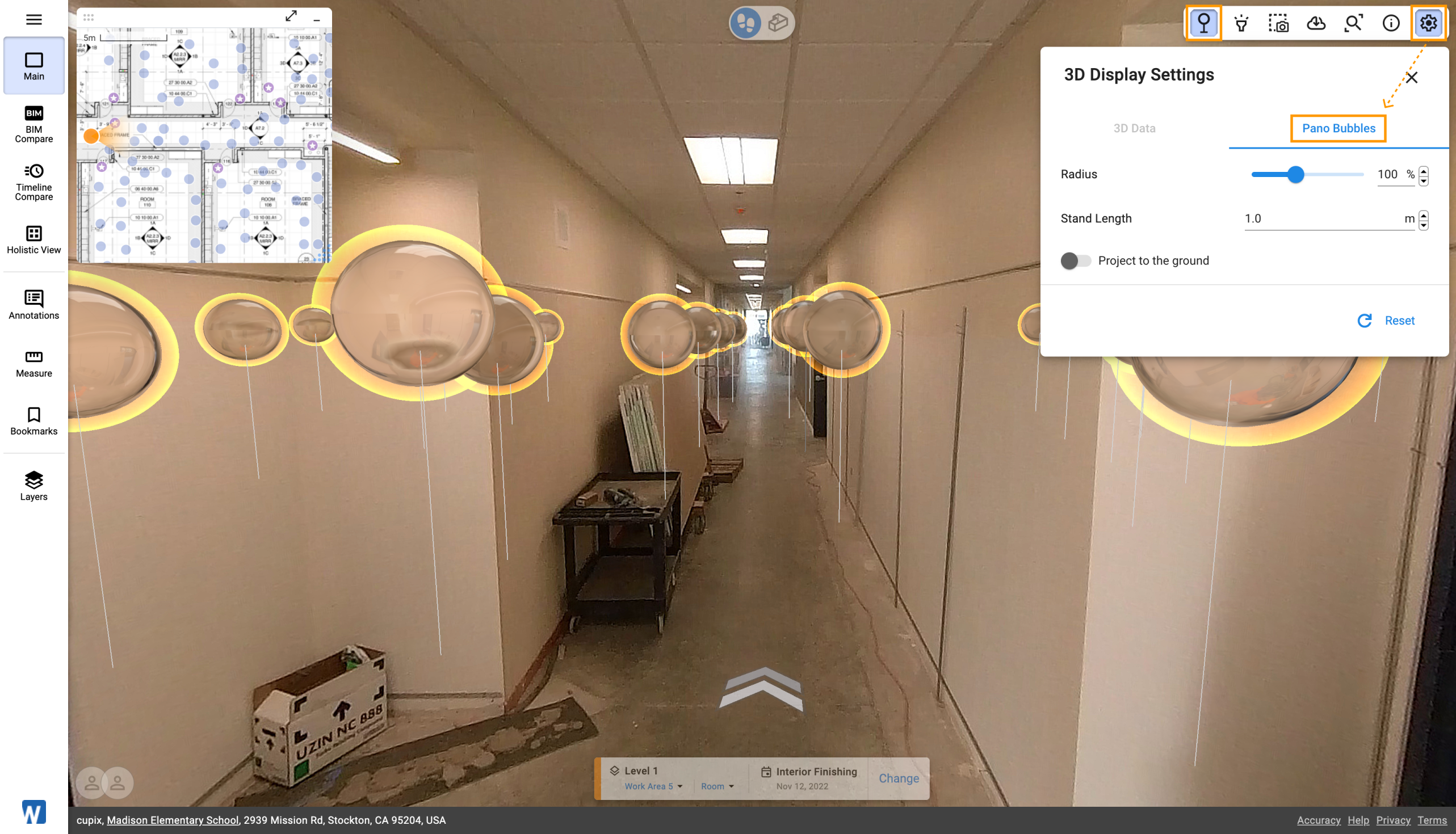

Pano Bubbles – Capture Viewer에 파노라마 버블을 표시합니다.
- 파노라마 버블은 각 파노라마를 촬영한 위치와 높이를 나타냅니다. Capture Viewer에서 파노라마 버블을 클릭하면 해당 파노라마로 바로 이동합니다.
- 파노라마 버블이 표시된 상태에서는 Options의 3D Display Settings 에서 표시 방식을 조정할 수 있습니다.
  - bubble radius와 stand length를 조정합니다.
  - Project to the ground를 켜면 버블 막대가 지면까지 이어집니다.
Brighten Up – Pano Viewer의 밝기를 높여 더 잘 보이게 합니다.
Timeline Report – Capture Viewer 화면을 캡처해 현재 시점의 타임라인 진행 상황을 보여 주는 HTML 파일을 생성합니다.
관련 문서: 타임라인 리포트
Download Image – 현재 파노라마 이미지나 화면을 JPG 파일로 저장합니다.
Reset Zoom – 확대/축소 수준을 기본값으로 되돌립니다.
More Info – 현재 캡처의 상세 메타데이터를 표시합니다.
