Aerial Mode에서 이동하기

소개

3D Dollhouse는 360° 영상에서 자동으로 생성되는 포인트 클라우드입니다. Aerial Mode에서 이를 탐색하면 촬영한 현장 전체를 3차원으로 살펴보며 프로젝트를 폭넓고 몰입감 있게 확인할 수 있습니다.

참고:

3D Dollhouse는 3D Map 캡처 모드를 사용할 때만 제공됩니다.

Imported Point Cloud가 있으면 3D Dollhouse와 같은 방식으로 보고 설정할 수 있습니다.

Aerial Mode로 전환

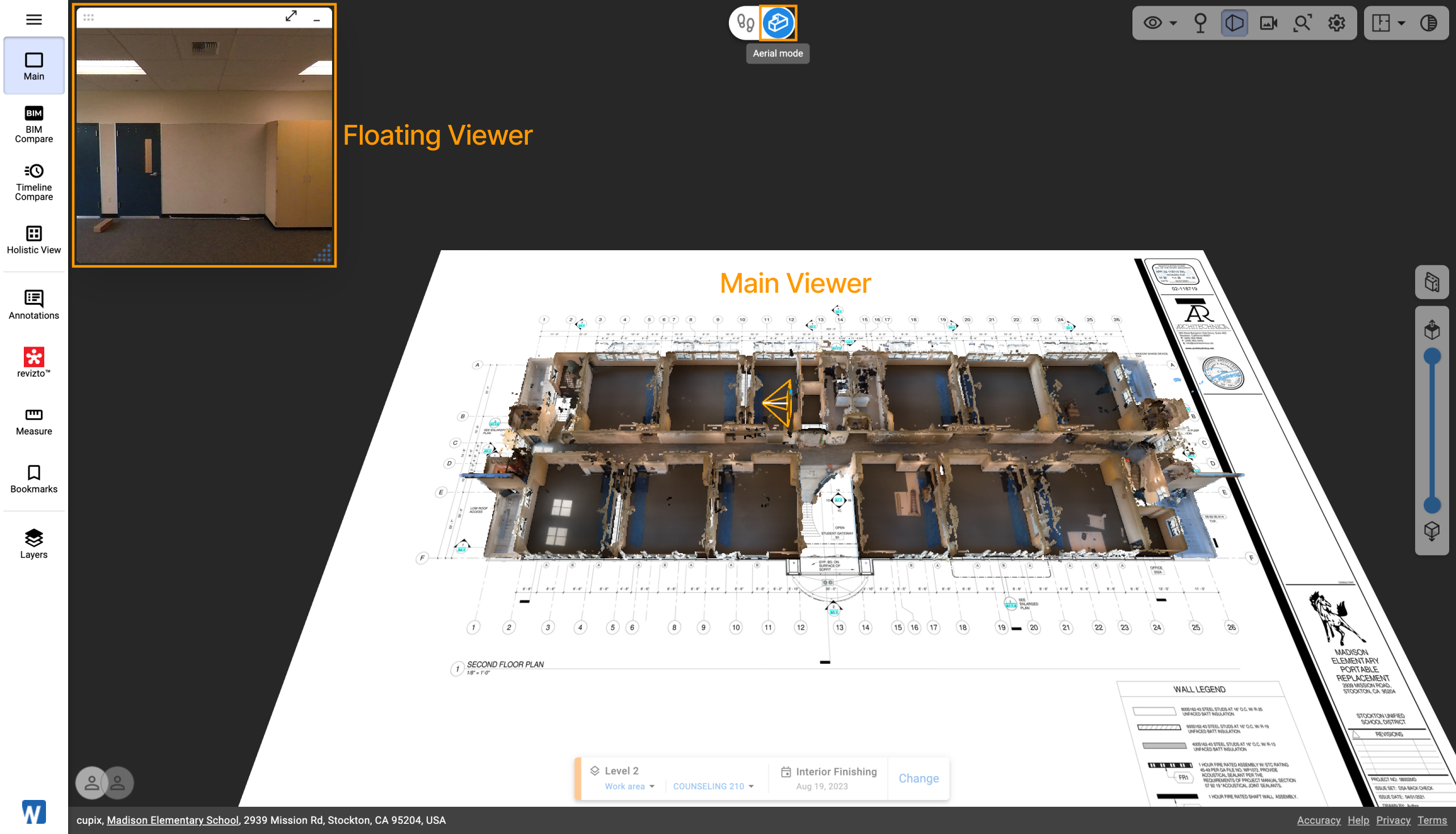

Aerial Mode에서는 Main Viewer에 3D Dollhouse가 참조 도면과 함께 한눈에 표시되고, Floating Viewer에는 공간 감각을 유지할 수 있도록 360° 파노라마가 계속 표시됩니다.

Aerial Mode 버튼을 클릭해 3D Dollhouse를 위에서 내려다보는 시점으로 전환합니다.
Main Viewer에 3D Dollhouse가 참조 도면 위에 겹쳐 표시됩니다. 마우스 왼쪽 버튼으로 끌어 시야각을 조정합니다.
Floating Viewer에는 파노라마가 표시되어 3차원 구조를 살펴보는 동안에도 공간 감각을 유지할 수 있습니다.

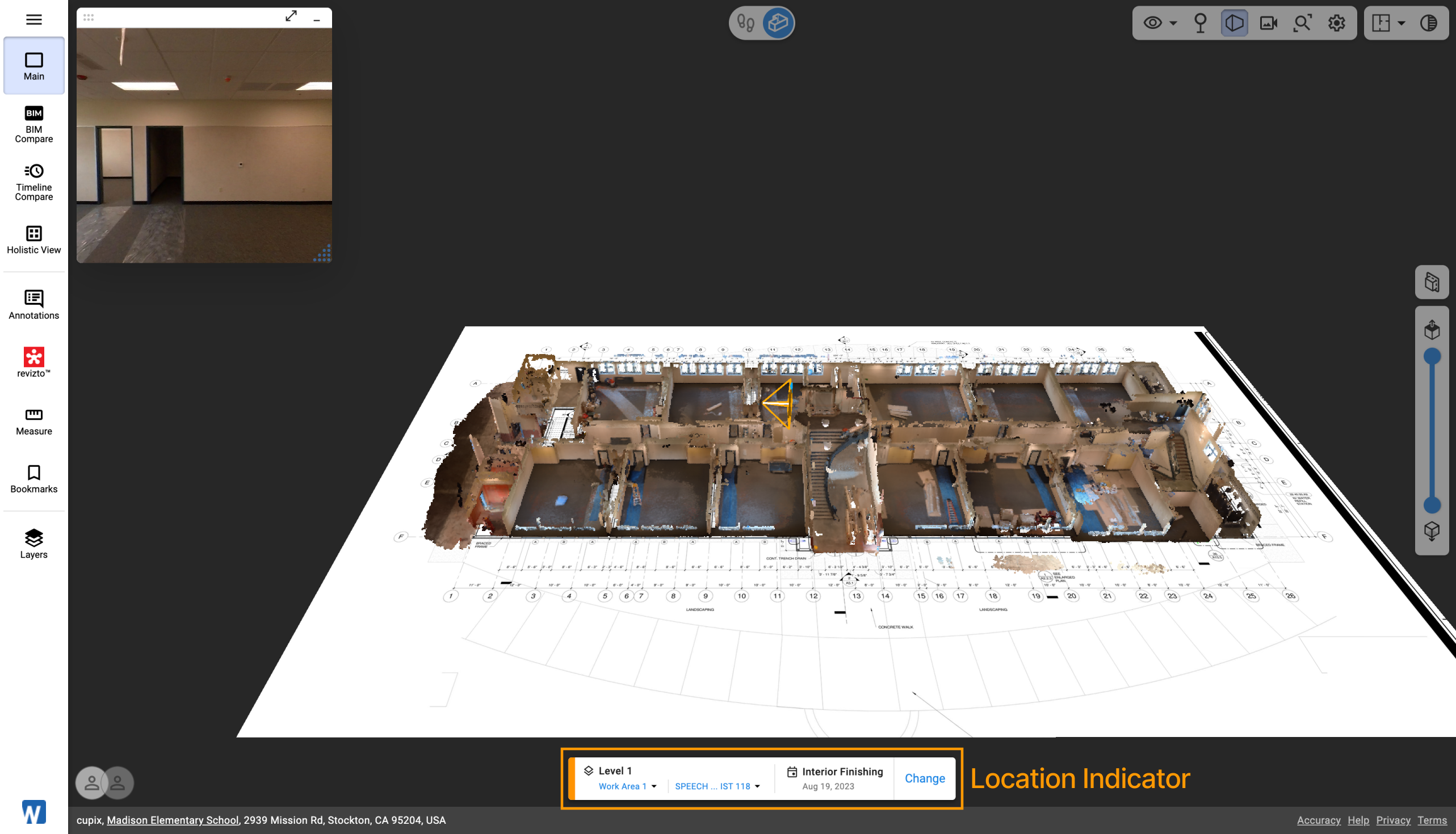

Location Indicator

Location Indicator는 캡처 뷰어 아래쪽에 표시되며 현재 캡처에 대한 다음과 같은 주요 정보를 제공합니다.

레벨
캡처 라벨
캡처 날짜
작업 구역(해당하는 경우)
Room(해당하는 경우)

캡처 선택

Location Indicator에서 다른 캡처를 선택할 수 있습니다.

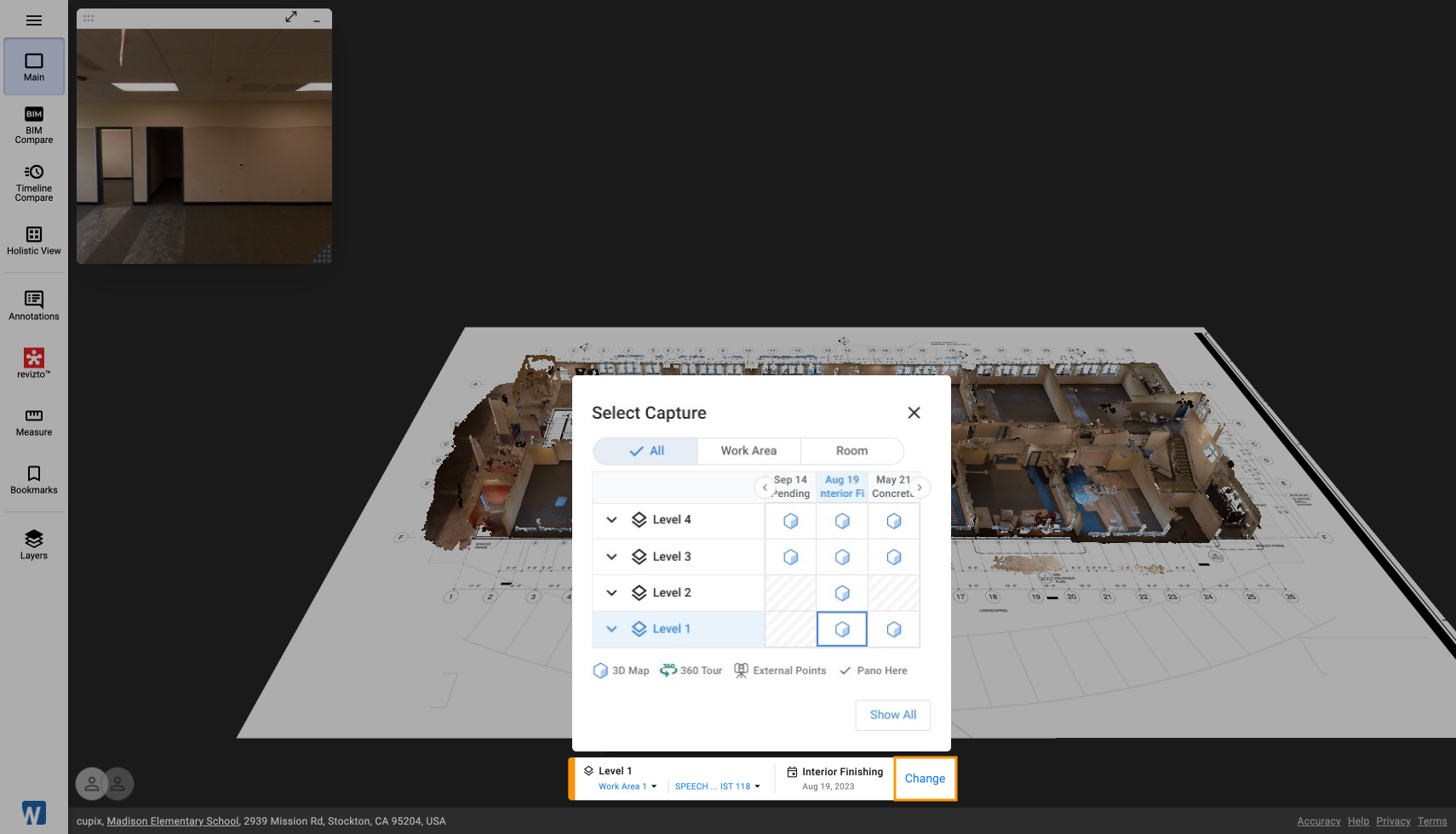

Location Indicator에서 Change를 클릭합니다.
표가 나타나며 가장 최근 캡처 날짜 세 개와 함께 레벨 및 캡처 유형(3D Map, 360 Tour, External Point Cloud)별 보유 현황이 표시됩니다.

참고: 사용할 수 있는 캡처를 모두 보려면 표 아래쪽의 Show All을 클릭합니다.
이동하려는 캡처를 클릭합니다.

작업 구역 또는 Room 선택

프로젝트에 작업 구역이나 Room이 지정되어 있으면 목록을 살펴보거나 검색해 특정 위치로 바로 이동할 수 있습니다.

작업 구역 또는 Room으로 찾아보기

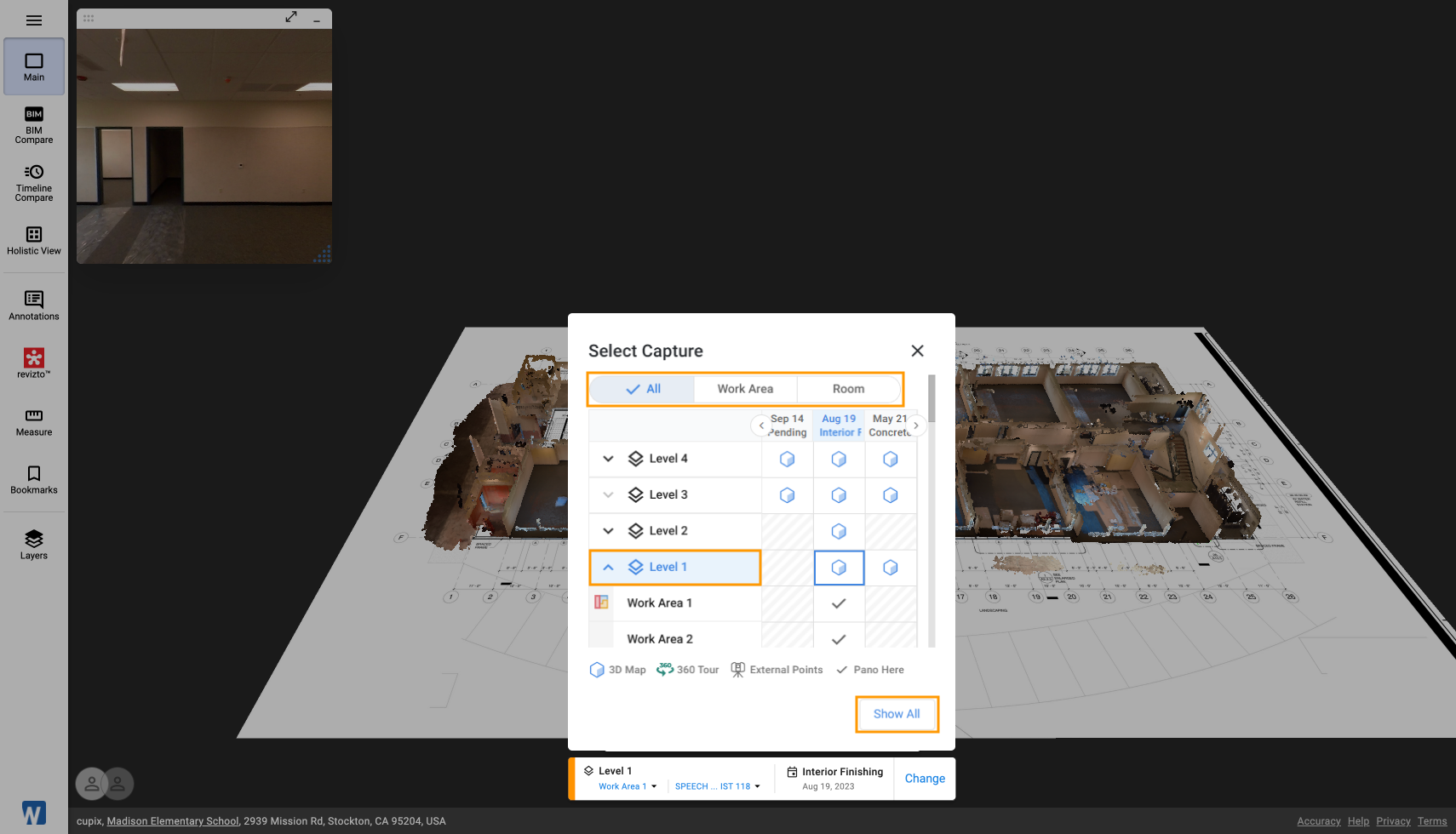

Location Indicator에서 표 위쪽의 카테고리를 선택합니다.
- All(작업 구역과 Room)
- Work Area만
- Room만
레벨 이름을 클릭하면 해당 레벨의 작업 구역이나 Room별 캡처 보유 현황을 볼 수 있습니다.
캡처가 있는 위치에는 체크 표시가 붙습니다. 이 표시를 클릭하면 해당 위치로 바로 이동합니다.

참고:

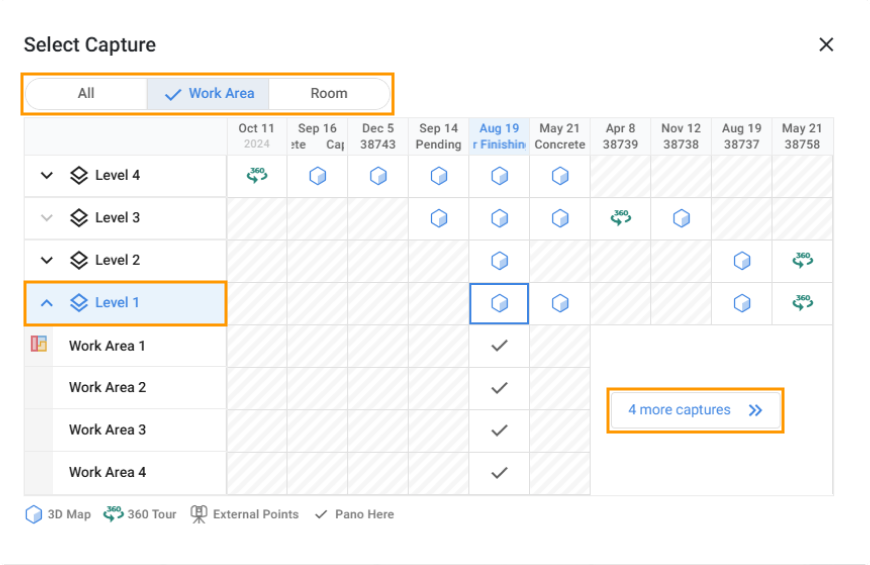

작업 구역이나 Room 기준 전체 목록을 볼 때는 한 번에 캡처 여섯 개가 로드됩니다. 캡처를 더 불러오려면 More Captures를 클릭합니다.

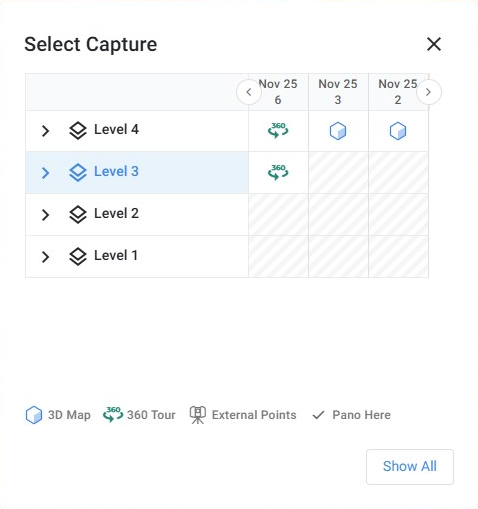

프로젝트에 작업 구역이나 Room이 정의되어 있지 않으면 캡처 표에는 레벨만 표시됩니다.

둘 중 한 가지 카테고리(작업 구역 또는 Room)만 정의되어 있으면 표 위쪽의 카테고리 선택이 표시되지 않습니다 .

작업 구역 또는 Room 이름으로 검색

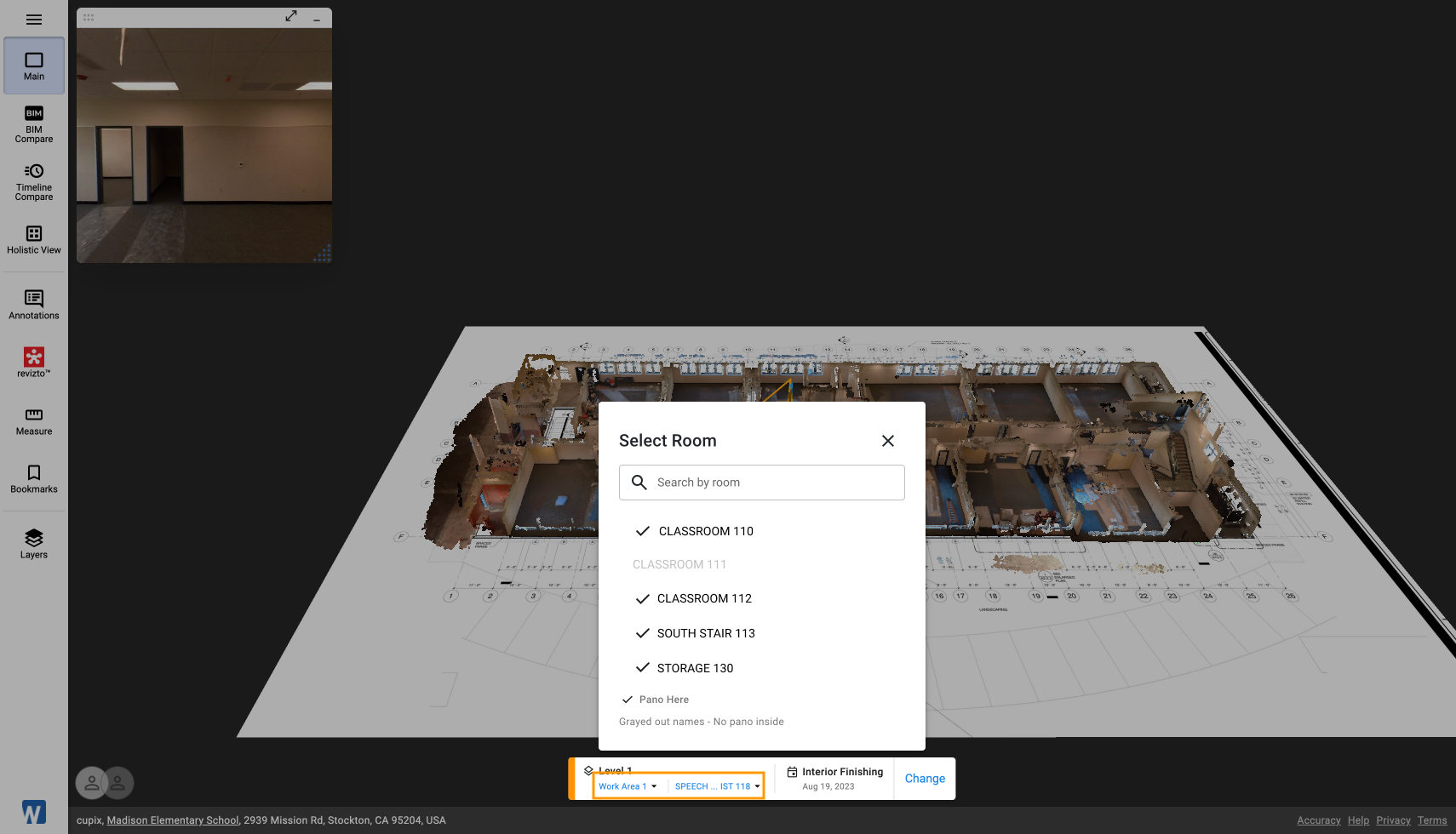

Location Indicator에서 Work Area 또는 Room 이름 필드를 클릭합니다.
검색창에 찾으려는 위치 이름을 입력한 다음 목록에서 선택합니다.

참고: 작업 구역이나 Room 안에 사용할 수 있는 파노라마가 없으면 이름이 흐리게 표시되고 선택할 수 없습니다.

Aerial Mode에서는 Floating Viewer의 파노라마를 클릭하거나 3D Dollhouse 안에서 위치를 직접 선택해 이동할 수 있습니다. First-Person Mode와 마찬가지로 WASD 키나 화살표 키를 이용한 키보드 이동도 지원합니다.
관련 문서: First-Person Mode에서 이동하기

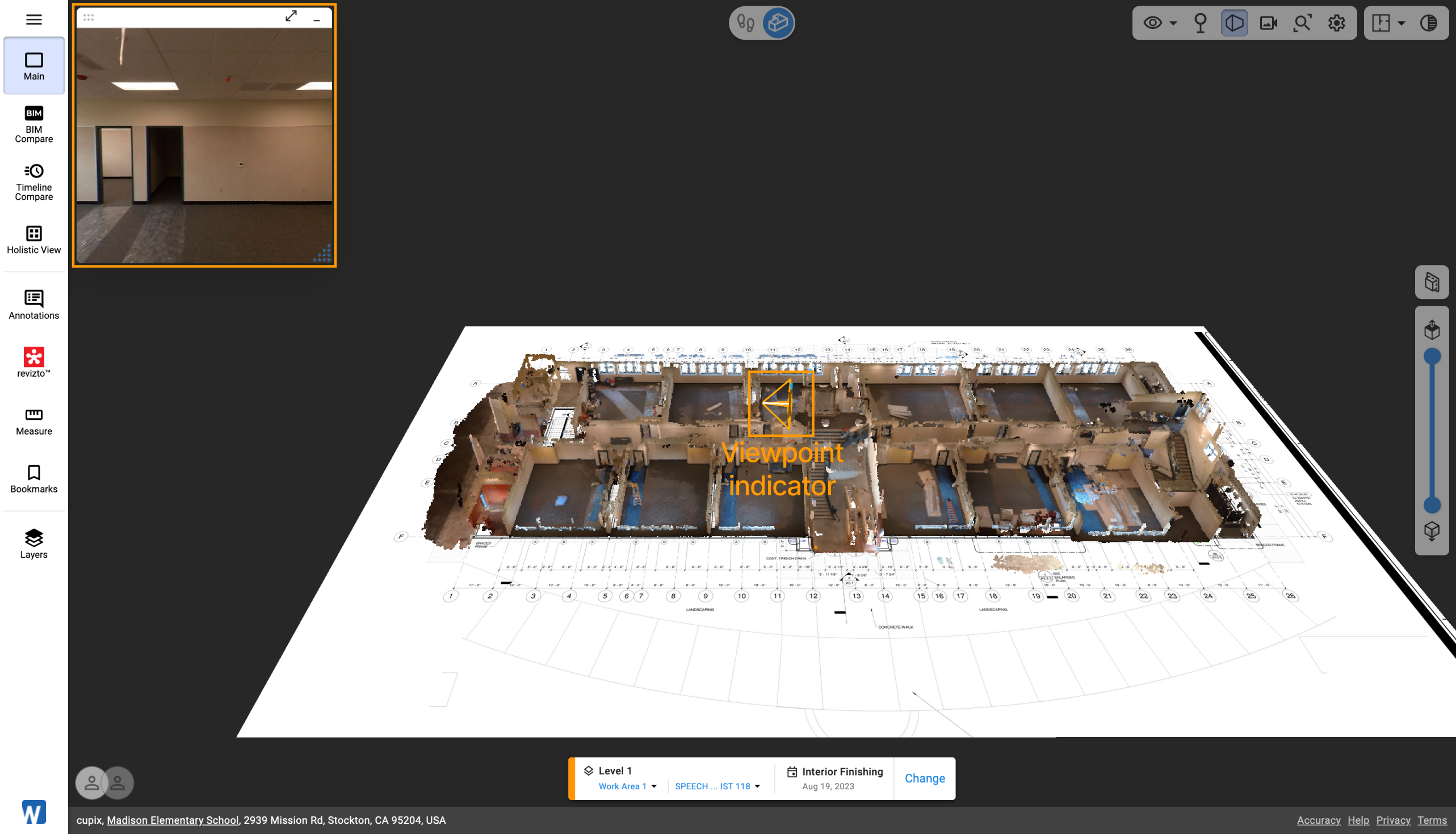

3D Dollhouse의 시점 표시기는 현재 Floating Viewer에 표시된 파노라마의 위치와 시야 방향을 보여 줍니다.

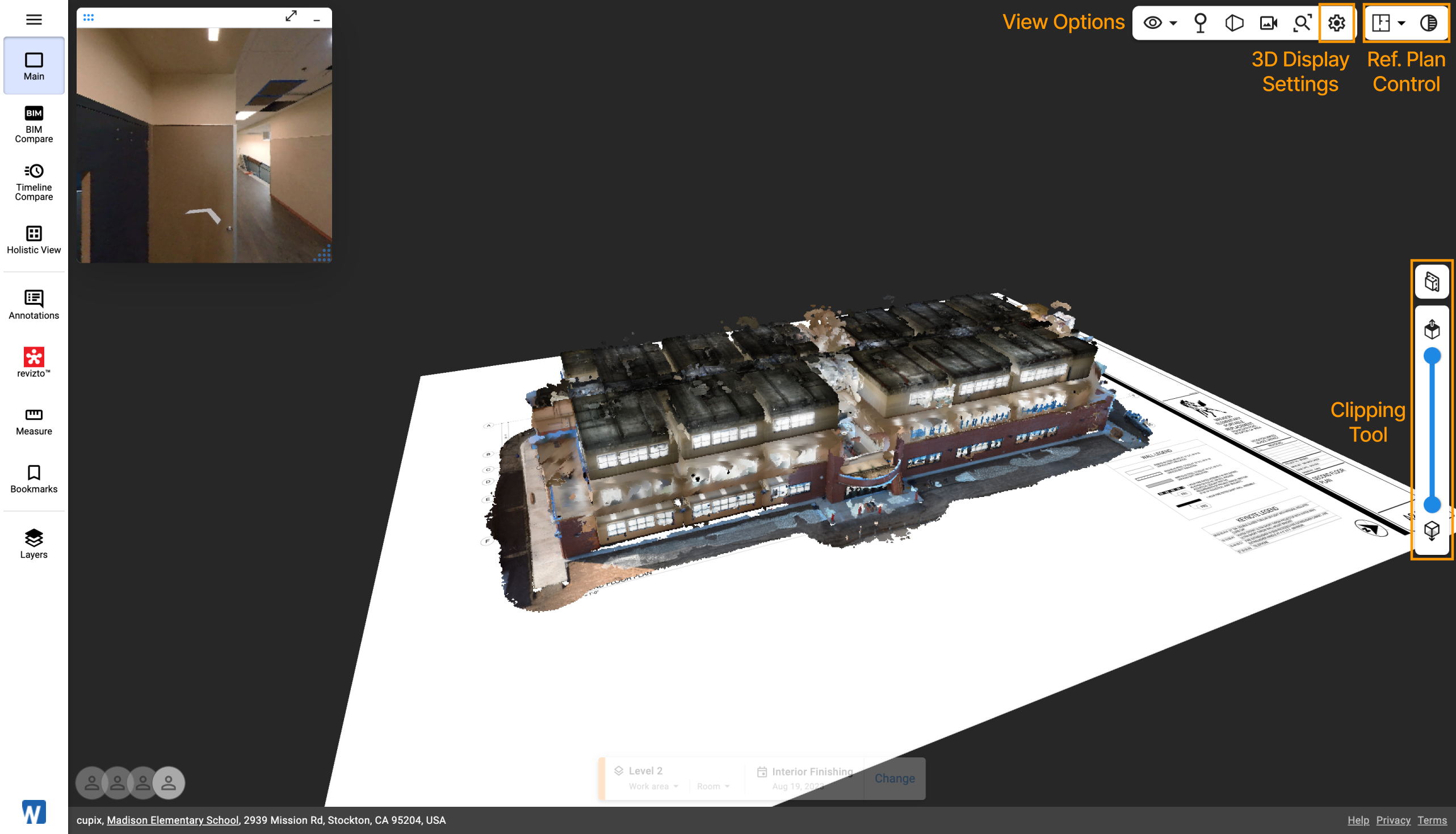

추가 옵션

보기 옵션

Show/Hide – 3D Dollhouse의 표시 방식을 조정할 요소를 선택합니다.
- Level-based 3D Display – 캡처에 여러 레벨이 포함되어 있으면 레벨을 선택해 동시에 표시할 수 있습니다.
- Axes Plane – XY 평면을 표시해 3D Dollhouse의 수평 배치를 파악하기 쉽게 합니다.
참고: Main Viewer의 아무 곳에서나 마우스 오른쪽 버튼을 클릭해도 이 요소들을 조정할 수 있습니다.
Pano Bubbles – Floating Viewer에 표시되는 360° 파노라마의 촬영 위치와 높이를 나타내는 파노라마 버블을 표시합니다.

참고: Pano Bubble 섹션에서 표시 방식을 조정할 수 있습니다. 이 섹션은 3D Display Settings 안에 있습니다.
Perspective/Orthographic View – 두 가지 3D 보기를 전환합니다.
- Perspective: 사람 눈으로 보는 것처럼 멀리 있는 객체가 더 작게 보입니다.
- Orthographic: 거리와 상관없이 평행선과 객체 크기가 그대로 유지됩니다.
Camera Preset – Top, Bottom, Front, Back, Left, Right 등 미리 지정된 시점으로 바로 전환합니다.
Reset Zoom – 확대/축소 수준을 기본값으로 되돌립니다.

참조 도면 제어

Reference Plan 아이콘을 클릭해 여러 참조 도면을 전환하거나 선택한 도면을 겹쳐서 봅니다. (관련 문서: Plan Viewer에서 이동하기)
Opacity 아이콘을 클릭하고 슬라이더로 참조 도면의 투명도를 조정합니다.

Clipping Tool

오른쪽에 있는 clipping tool로 3D Dollhouse의 Z축(위아래) 방향 표시 범위를 조정합니다.

참고: Lock to View 아이콘을 클릭하면 Z축을 기준으로 위 또는 아래 시점에 화면을 고정할 수 있습니다.
Z축 제어 막대 위의 Clipping Tool 아이콘을 클릭하면 X, Y, Z축을 포함한 모든 Clipping Panel이 열립니다.

3D Display Settings

3D Dollhouse 표시 방식 설정:
- Rendering Style: Point Cloud, Textured Mesh, Elevation Heatmap 중에서 선택합니다.
- Opacity: 슬라이더로 3D Dollhouse의 불투명도를 조정합니다.
- Point Limit per Frame: 캡처 창을 렌더링할 때마다 로드할 최대 점 개수를 조정해 로딩 속도를 높입니다.
- Point Size: 점 크기를 렌더링하는 방식을 선택합니다.
  - Adaptive: 밀도가 낮은 영역의 점은 크게, 밀도가 높은 영역의 점은 작게 표시됩니다.
  - Fixed: 모든 점이 같은 크기로 표시됩니다.
Hide Surface Facing the Camera: 3D Dollhouse의 내부 구조를 더 잘 볼 수 있도록 기본으로 켜져 있습니다. 끄면 어떤 면도 숨기지 않고 구조 전체를 볼 수 있습니다.

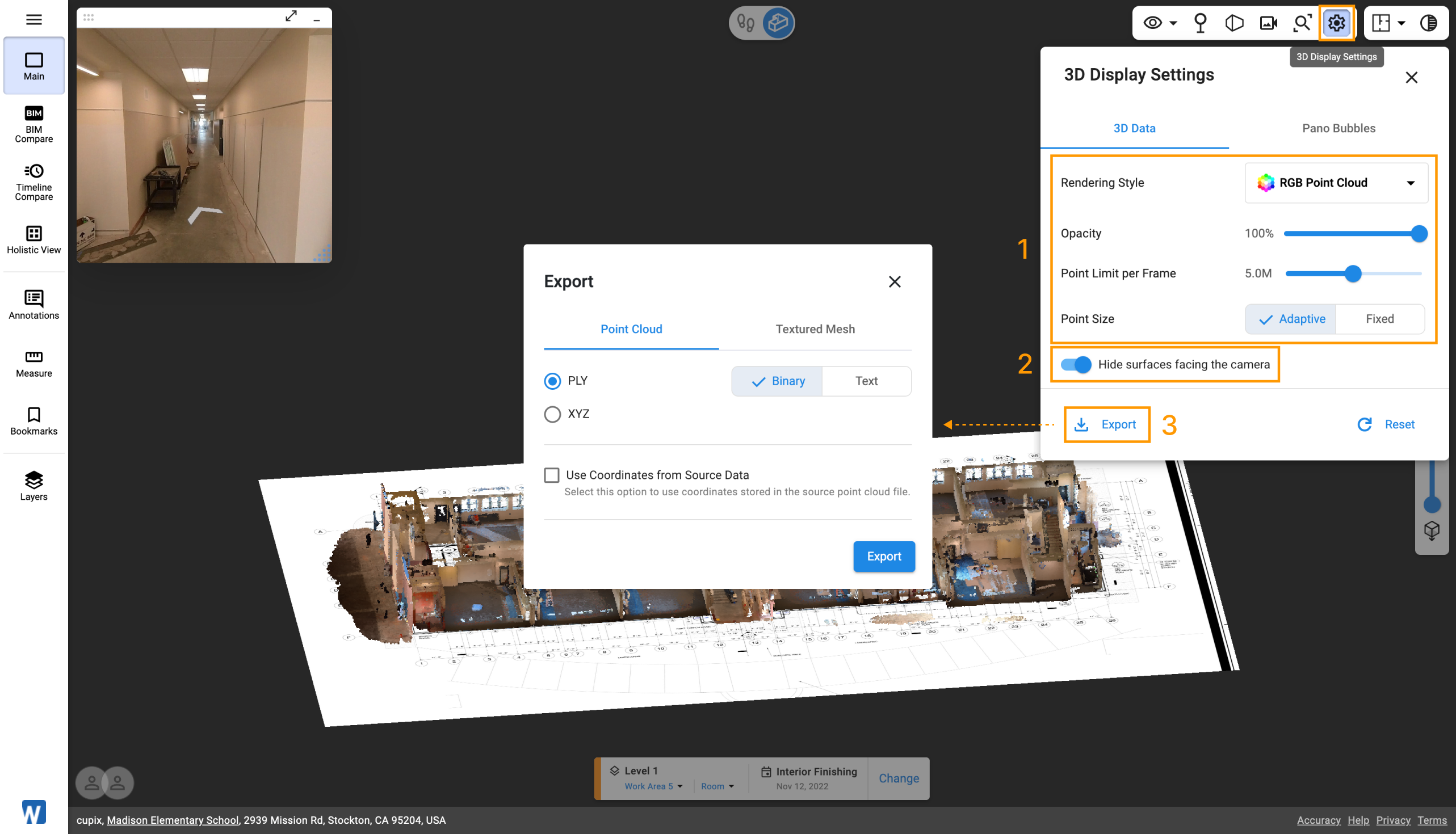

3D Dollhouse 내보내기:
1. 3D Display Settings의 3D Data 섹션에서 Export를 클릭합니다.
2. 원하는 내보내기 형식을 선택하고 Export 버튼을 클릭합니다.
  - 사용할 수 있는 형식은 포인트 클라우드의 경우 PLY와 XYZ(Text 또는 Binary), 메시의 경우 OBJ(mesh only) 또는 GLB(mesh and texture)입니다.
3. 내보낸 3D Dollhouse에는 현재 표시된 레벨과 클리핑된 영역 안의 범위만 포함됩니다.
  - 여러 레벨이 활성화되어 있으면 선택된 모든 레벨이 포함되어 다운로드됩니다.
  - clipping tool을 사용한 경우 3D Dollhouse의 잘라낸 부분이 그대로 반영됩니다.

참고: 표시 및 클리핑 설정은 First-Person mode에서 3D Dollhouse를 볼 때도 동일하게 적용됩니다.
