소개

SiteView의 Plan Viewer에는 현장을 빠르고 정확하게 이동하는 데 도움이 되는 참조 도면이 표시됩니다. 파노라마 버블, annotation을 비롯한 여러 마커가 도면 위에 바로 표시되므로 특정 위치로 이동하거나 공간 맥락 속에서 프로젝트 정보를 확인할 수 있습니다. Plan Viewer는 참조 도면의 색상 필터링도 지원해 여러 도면을 서로 다른 색으로 겹쳐 놓고 쉽게 비교할 수 있습니다.

Plan Viewer 열기

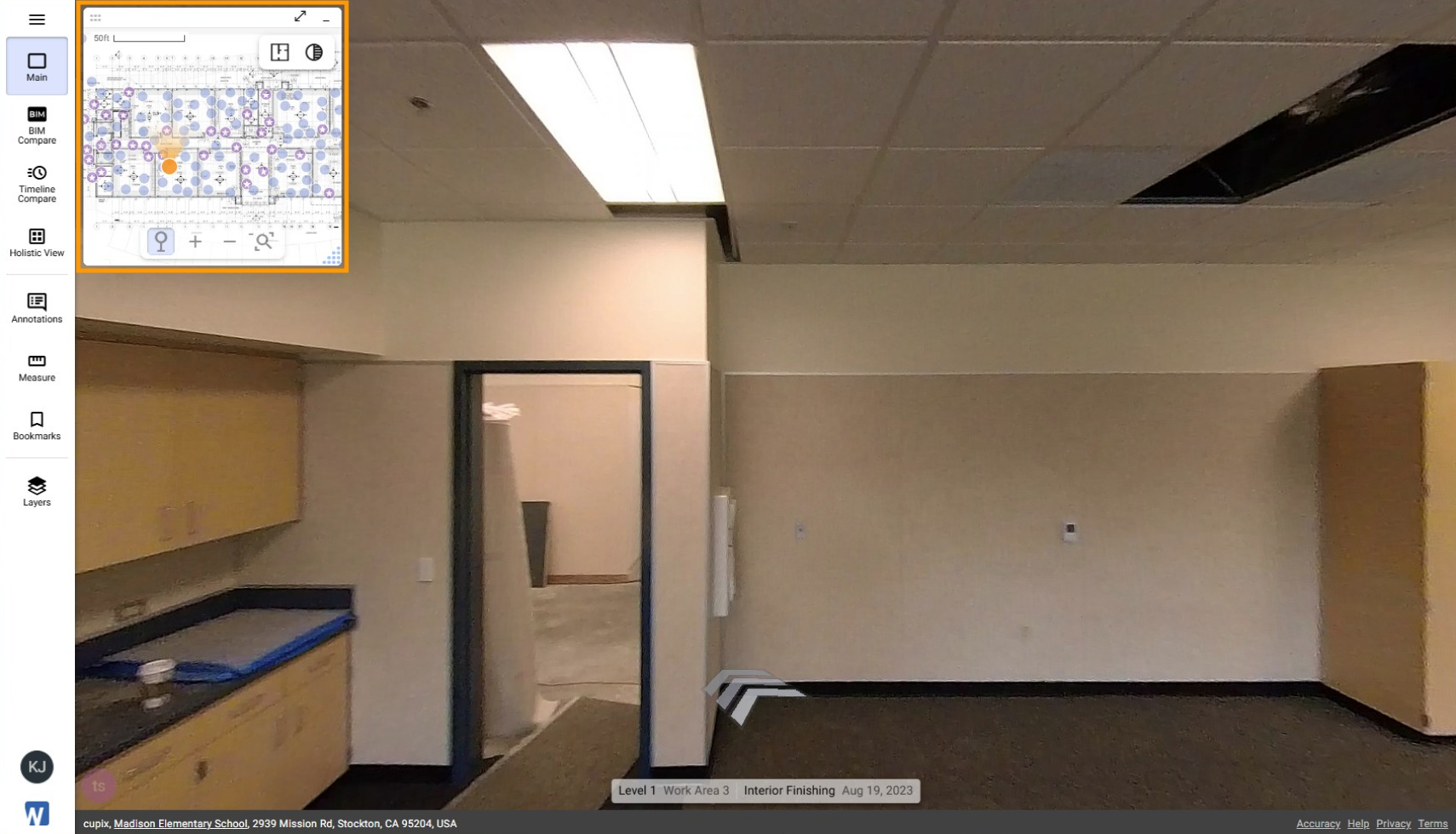

Plan Viewer는 Capture Viewer 안에 떠 있는 창으로 표시됩니다.

• 표시/숨기기: 최소화 아이콘을 클릭하면 뷰어가 숨겨집니다. 다시 열려면 왼쪽 위의 원형 아이콘을 클릭합니다.
• 크기 조절: 모서리를 끌어 창 크기를 조정하거나 최대화 아이콘을 클릭해 전체 화면으로 확장합니다.
• 도면 전환: 선택한 레벨에 도면이 여러 개 있으면 Reference Plan 아이콘을 클릭해 표시할 도면을 선택합니다. 눈 아이콘을 클릭해 도면별로 표시 여부를 전환할 수 있습니다.
• 투명도 조정: Opacity 아이콘을 클릭하고 슬라이더로 표시된 도면의 투명도를 조정합니다.

Plan Viewer로 이동하기

도면에서 파노라마 버블이나 annotation 마커를 클릭하면 Capture Viewer의 해당 지점으로 바로 이동합니다.

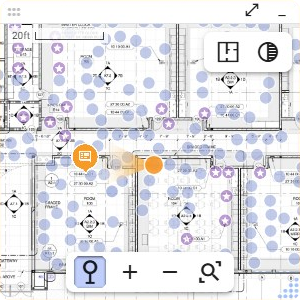

• 파노라마 버블: 도면 위의 촬영 지점을 나타냅니다. 버블을 클릭하면 해당 위치로 이동합니다.

  참고:

  • 별표가 있는 파노라마 버블은 고해상도 360° 이미지를 촬영한 지점을 나타냅니다.
  • Pano Bubble 아이콘을 클릭해 Plan Viewer에서 파노라마 버블을 표시하거나 숨길 수 있습니다.

• annotation 마커: 저장된 annotation을 나타냅니다. 마커를 클릭하면 annotation이 열리고 해당 위치로 이동합니다.

참조 도면 겹치기 및 색상 지정

Plan Viewer에서는 여러 참조 도면을 겹치고 색을 지정해 한 화면에서 함께 볼 수 있습니다.

1. Plan Viewer에서 Reference Plan 아이콘을 클릭한 다음 눈 아이콘으로 도면 표시 여부를 전환합니다.


   참고:

   • 한 번에 최대 다섯 개의 도면을 표시할 수 있습니다.
   • 색상 필터링 없이 여러 도면을 표시하면 목록 순서(아래에서 위로)에 따라 뷰어에 겹쳐집니다. 핸들을 끌어 목록의 도면 순서를 바꿀 수 있습니다.

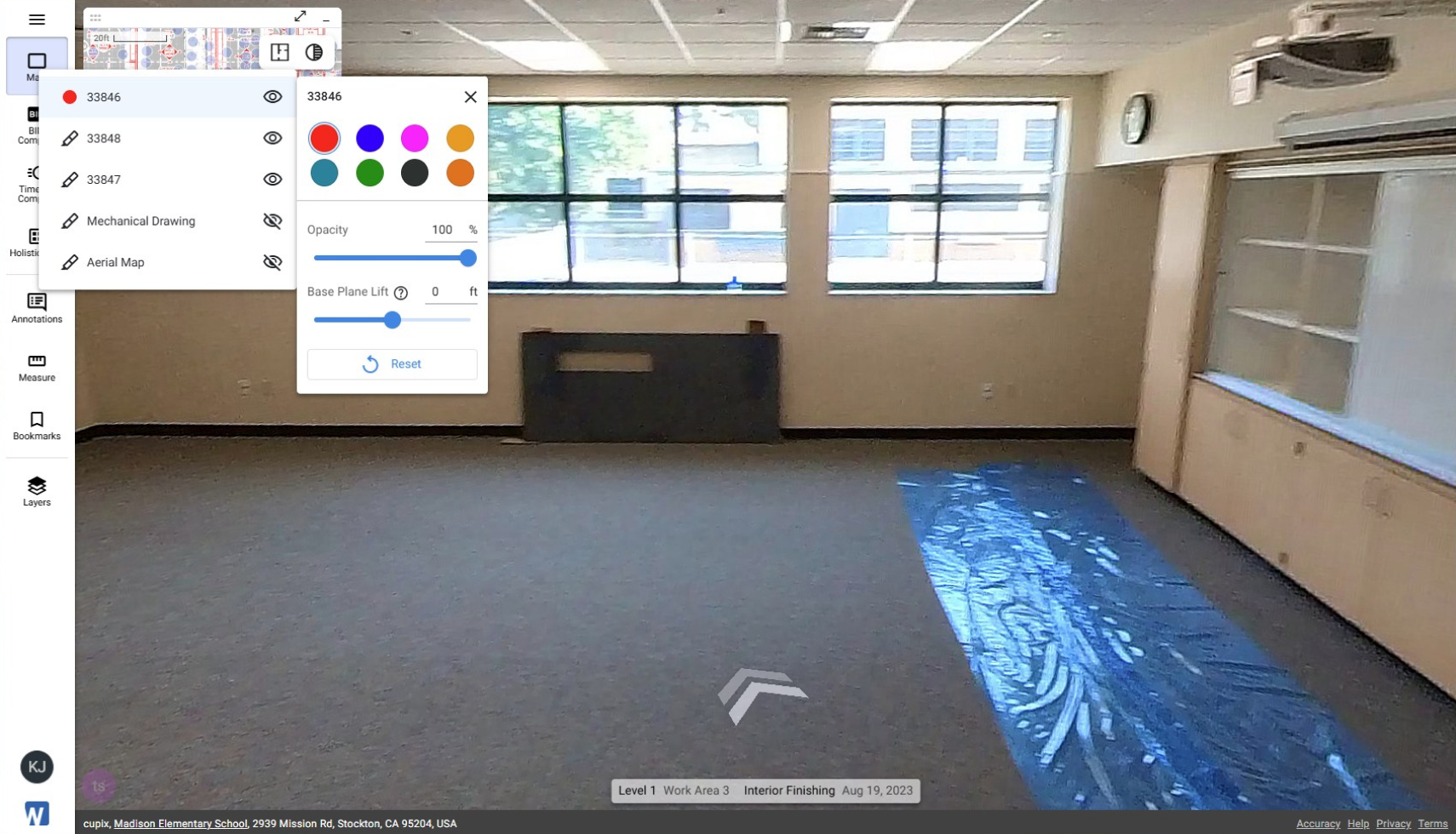

2. 도면 이름 옆의 연필 아이콘을 클릭하면 색상 필터링이 적용되어 배경이 제거되고 도면 선만 표시됩니다.

   참고:

   • 참조 도면별 불투명도와 3D 오버레이 보기를 위한 기준 평면 높이를 조정할 수 있습니다.
   • 기본 설정으로 되돌리려면 Reset을 클릭합니다.

Capture Viewer에서 참조 도면 겹치기

First-Person Mode와 Aerial Mode 양쪽에서 이동하는 동안 Capture Viewer에 참조 도면을 겹쳐 놓을 수 있습니다.

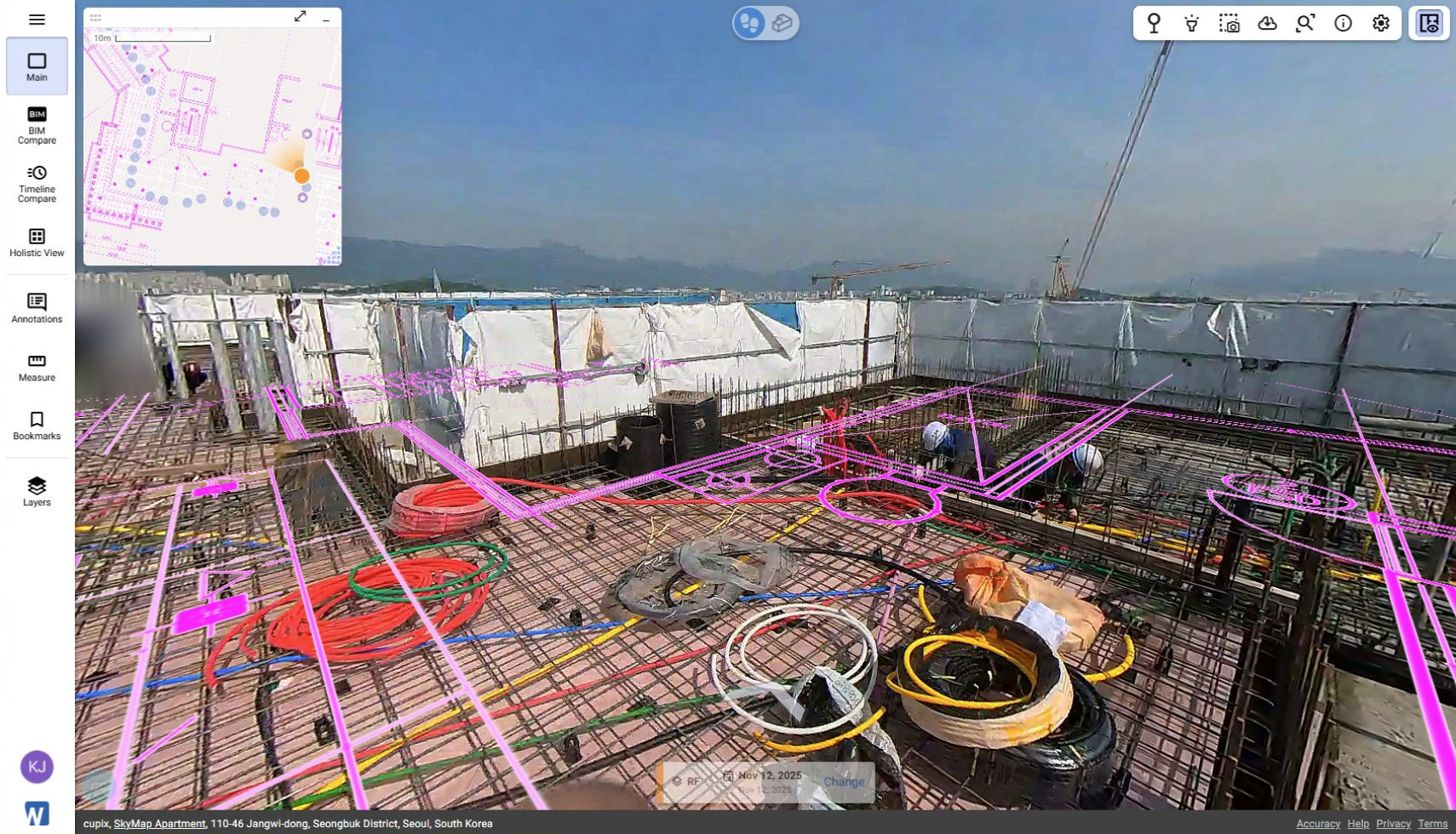

First-Person Mode에서

• 참조 도면을 겹치려면 Capture Viewer 오른쪽 위의 Show Reference Plan 버튼을 클릭하거나, 뷰어에서 마우스 오른쪽 버튼을 클릭하고 Reference Plan을 선택합니다.
• 떠 있는 Plan Viewer의 눈 아이콘으로 도면별 표시 여부를 전환합니다.

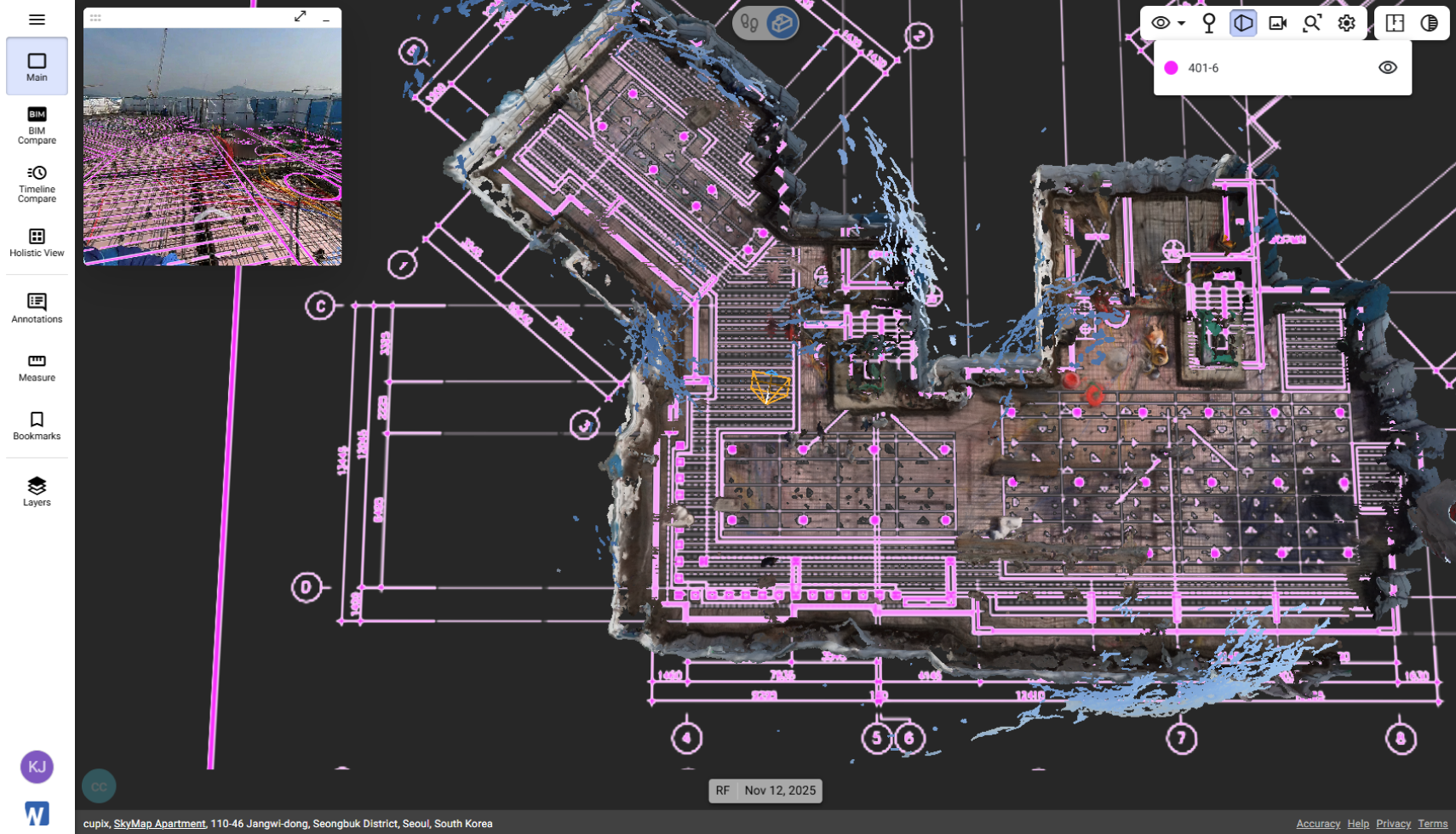

Aerial Mode에서

• Capture Viewer 오른쪽 위의 Reference Plan 아이콘을 클릭한 다음 눈 아이콘으로 도면별 겹침 여부를 전환합니다.

참고: 도면 이름 옆의 연필 아이콘이나 색상 표시를 클릭하면 불투명도와 3D 오버레이 보기를 위한 기준 평면 높이를 조정할 수 있습니다.
