소개

SiteInsights 대시보드에는 왼쪽 사이드바에 다섯 개의 주요 탭이 있습니다:

• Overview — 프로젝트 진행률, 완료 상태, 추세 예측, 항목별 내역을 한눈에 보여 주는 요약입니다.
• Table — 레벨, 작업 구역, 공종 또는 협력사를 기준으로 정리한 진행률 매트릭스 화면입니다.
• Gantt — 계획 일정 대비 작업 단위 진행률을 시각화한 화면입니다.
• History — 각 캡처의 처리 상태와 SiteInsights 처리 파이프라인입니다.
• Settings — 대시보드 표시 옵션, 프로젝트의 기본 추적 지표, SiteInsights에 대한 협력사 접근 권한입니다.

Overview, Table, Gantt 탭에서는(History와 Settings 제외) 두 가지 하위 화면으로 상세히 살펴볼 수 있습니다:

• Progress Detail — 상세 KPI 카드, 예측 옵션, 항목별 내역을 담은 슬라이드인 패널입니다.
• Drawing View — 평면도, BIM 요소 오버레이, TwinLens 360 파노라마 뷰어를 갖춘 공간 맥락 화면입니다.

왼쪽 사이드바 하단의 SiteView 바로가기를 사용하면 대시보드에서 바로 프로젝트의 SiteView를 열 수 있습니다.

참고: 모든 탭의 헤더에는 Go to Previous Version 링크가 있습니다. 이 링크를 선택하면 같은 프로젝트의 SiteInsights 3.0 대시보드로 돌아갑니다.

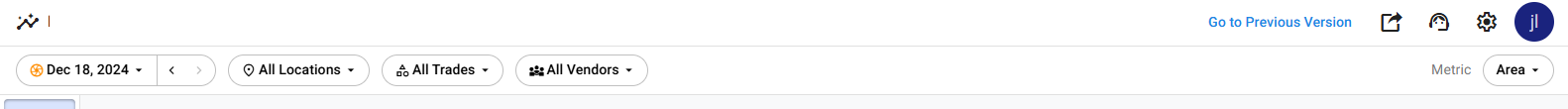

대시보드 컨트롤

Overview, Table, Gantt, History 탭은 대시보드 헤더의 공통 컨트롤을 함께 사용합니다. 필터 바는 왼쪽 상단에 있으며, 그 아래의 차트 패널이 컨트롤에 따라 바뀝니다.

• Capture Date Selector — 캡처 날짜를 선택하면 해당 시점의 진행률을 확인할 수 있습니다. 좌우 화살표로 사용 가능한 캡처 날짜 사이를 이동합니다.
• Location Filter — {Level Name} › {Work Area Name} 드롭다운으로 레벨과 작업 구역을 기준으로 대시보드를 필터링합니다.
• Trade / Vendor Filter — 각각의 드롭다운으로 공종 또는 협력사를 기준으로 필터링합니다. 협력사는 상위 공종 아래에 중첩되어 표시됩니다.
• Metric — 표시할 진행률 지표를 선택합니다. 옵션은 Percentage (%)와 Value입니다. 이 옵션을 사용하려면 통합 사용자 지정 지표가 필요합니다. 통합 지표가 없으면 각 카테고리의 고유 수량 단위로 진행률이 표시됩니다.

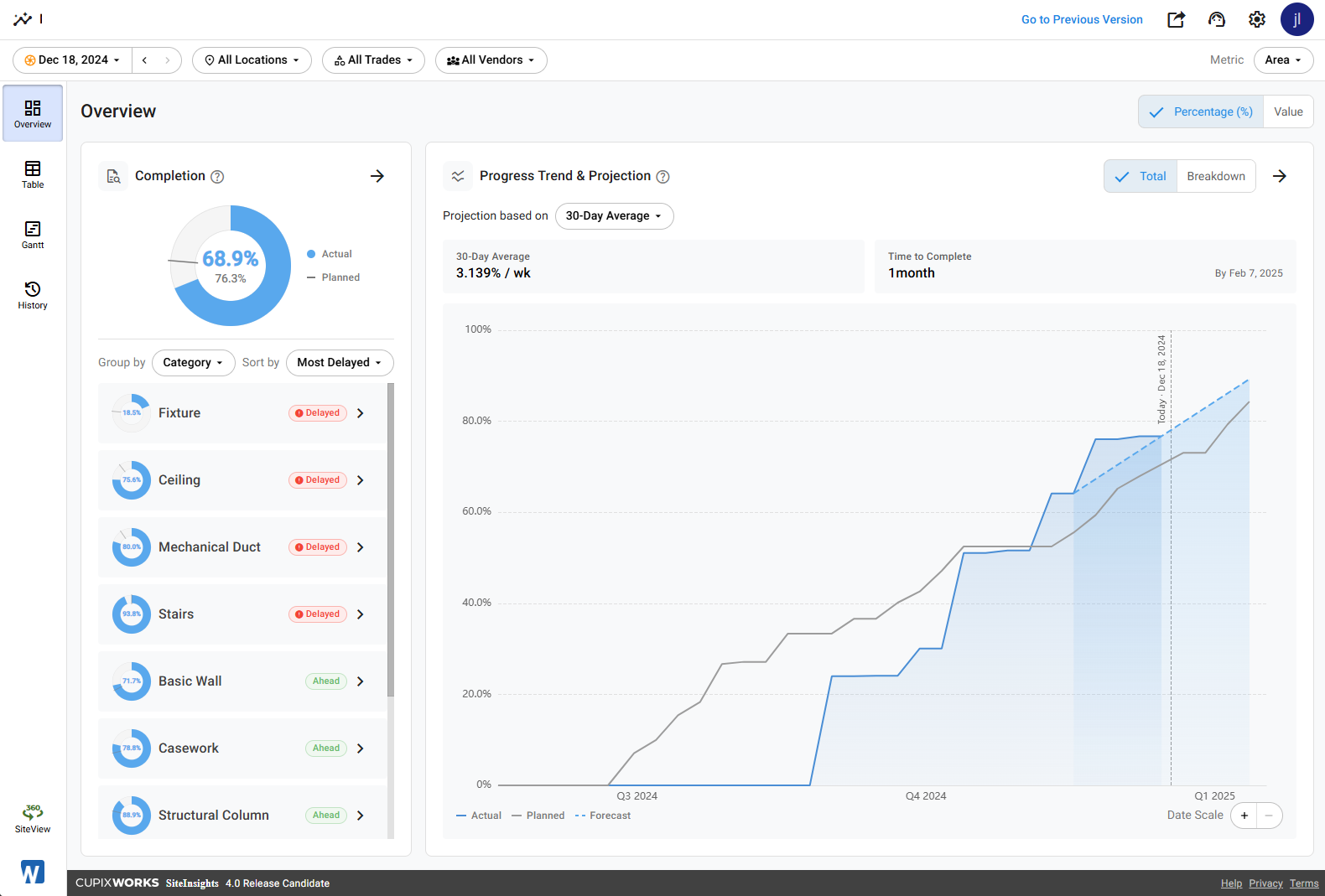

Overview

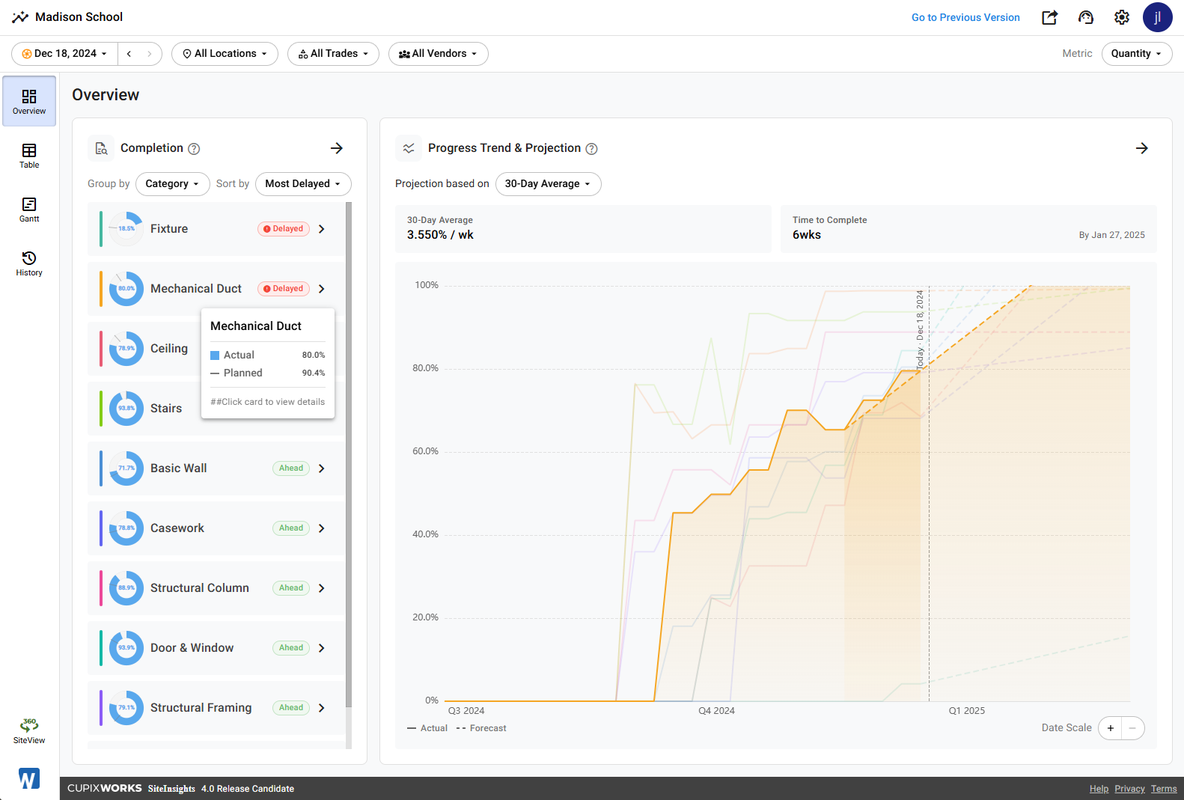

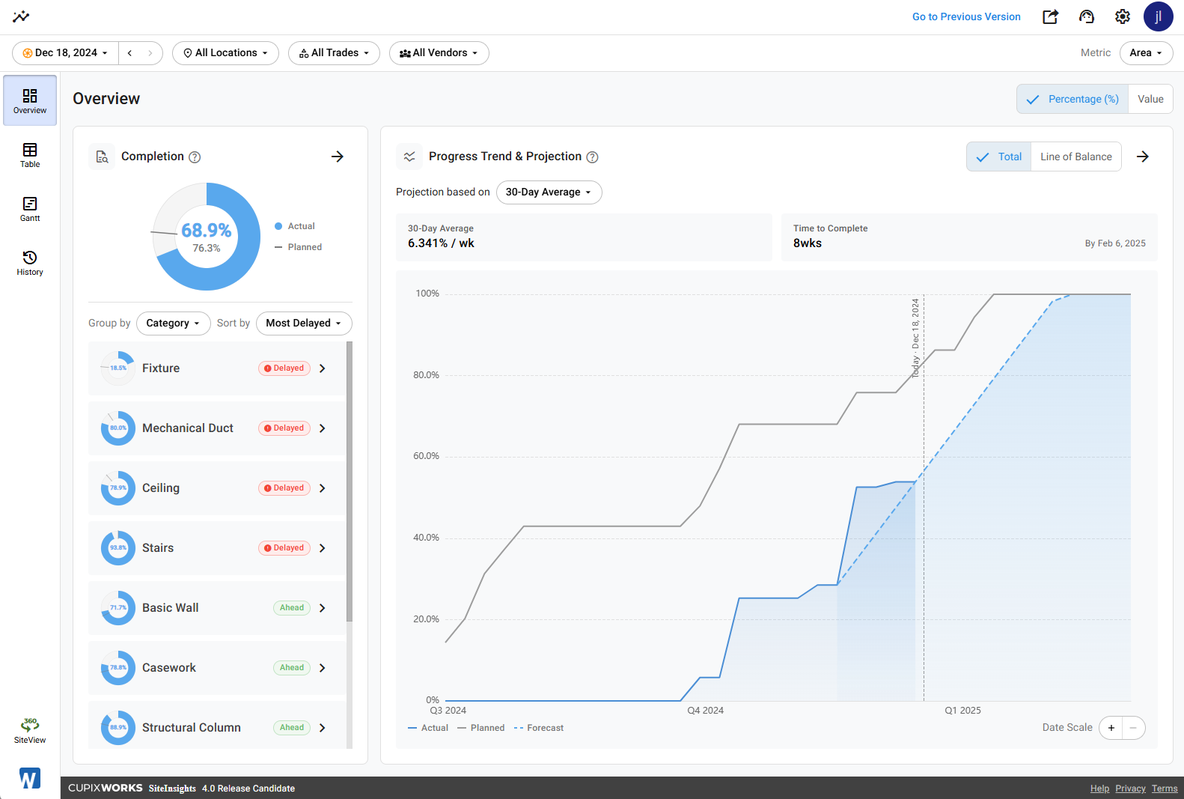

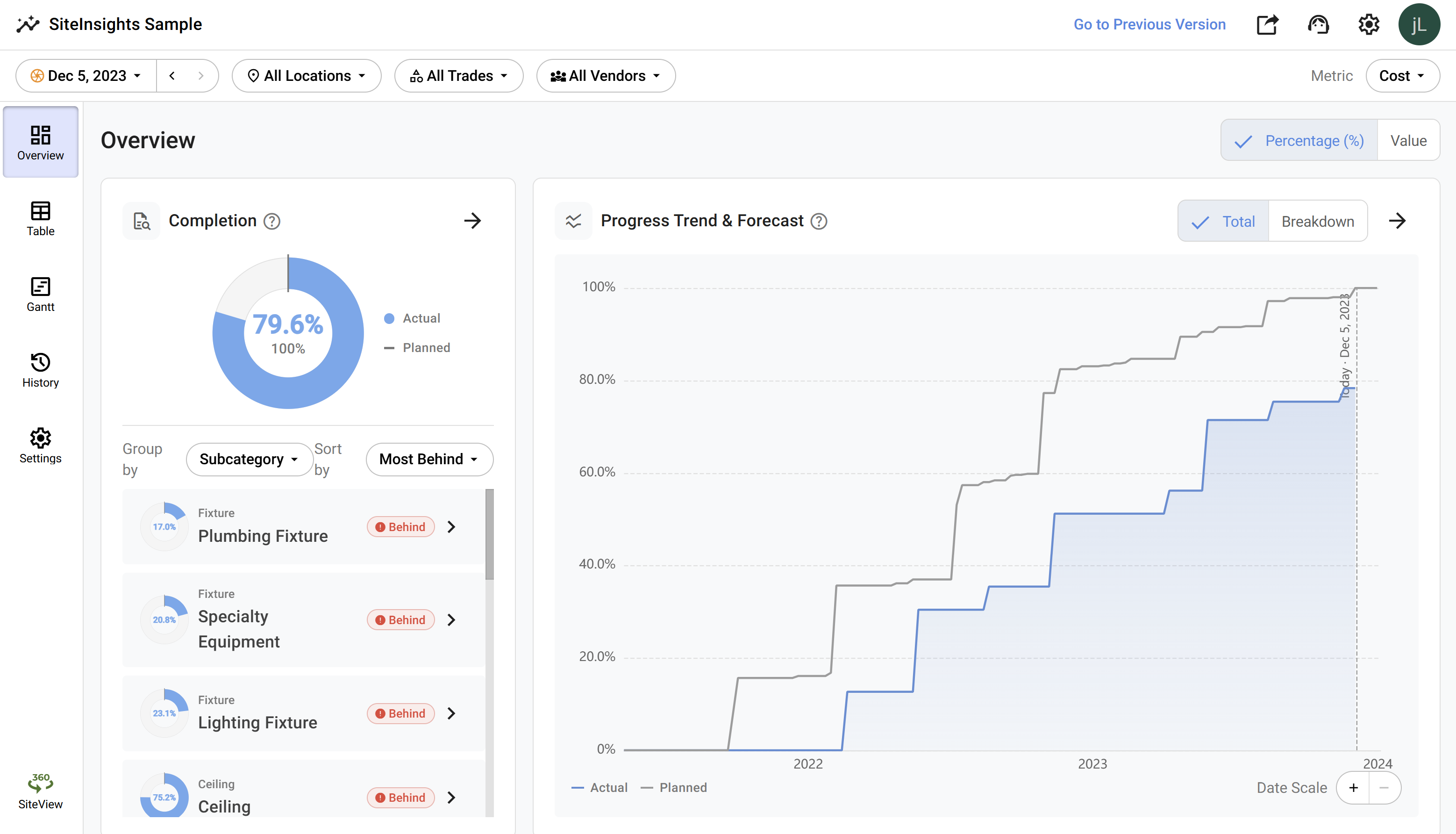

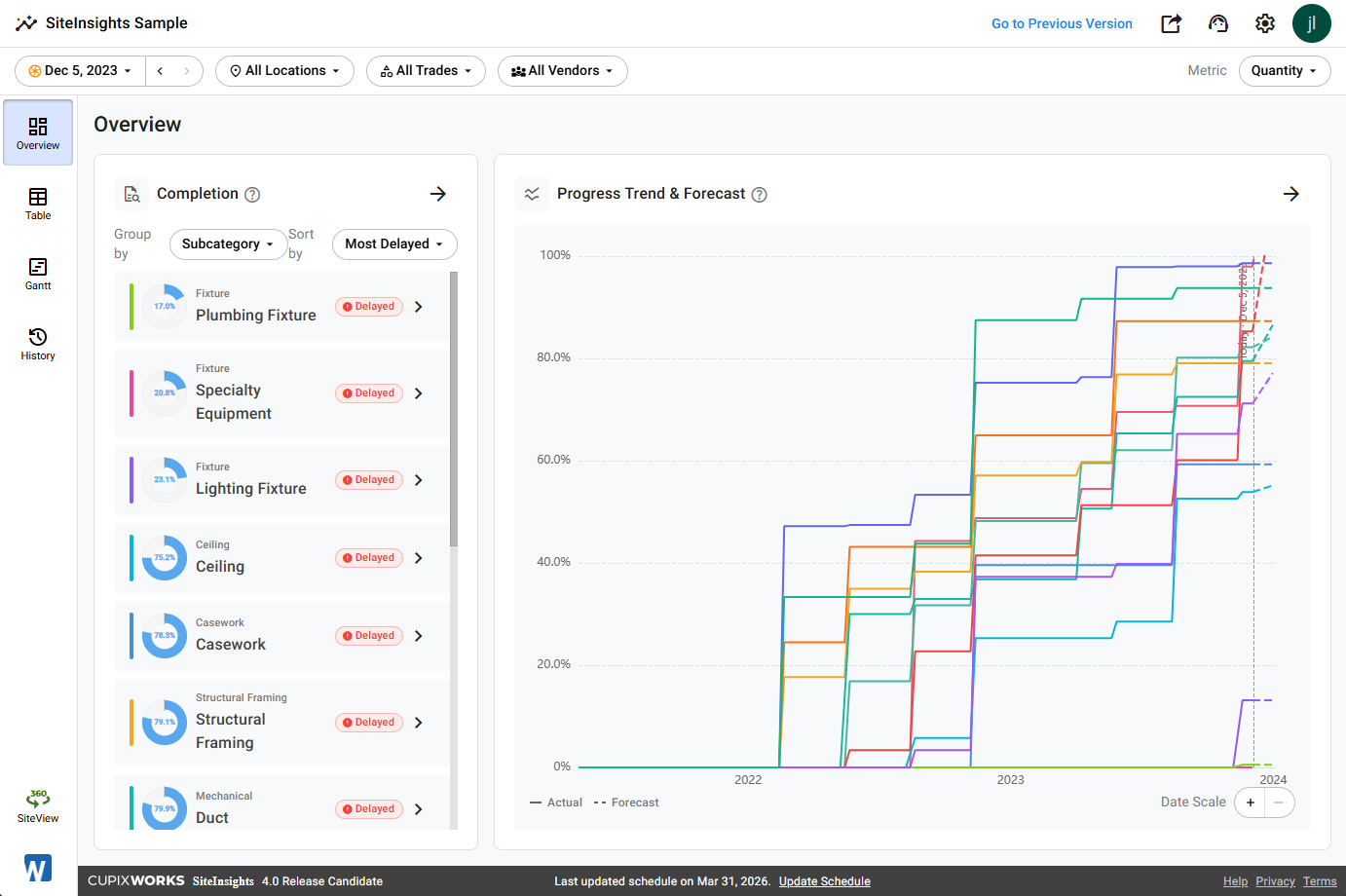

Overview 탭은 전체 프로젝트 진행률을 한눈에 보여 줍니다. 위 이미지에서 볼 수 있듯이 왼쪽의 Completion 패널과 오른쪽의 Progress Trend & Forecast 패널 두 개의 주요 패널로 구성됩니다.

Completion

각 카테고리는 벽체는 제곱피트, 덕트는 선형피트처럼 고유한 단위로 측정되므로, 전체 평균을 구하려면 SiteInsights 프로젝트 설정 시 지정하는 비용 등의 통합 사용자 지정 지표가 필요합니다.

통합 지표가 적용되면 Completion 패널은 도넛 차트로 전체 진행률을 표시하며, 완료된 작업의 비율과 일정보다 지연된 비율을 보여 줍니다.

도넛 차트 아래에는 그룹별 진행률이 표시됩니다. Group by 드롭다운을 사용해 Work Phase, Trade, Vendor, Level, Category(기본값), Subcategory, Work Area를 기준으로 구성합니다. 각 그룹 항목에는 개별 진행률과 상태 배지가 표시됩니다:

• Behind — 계획 일정보다 진행이 늦습니다.
• Ahead — 계획 일정보다 진행이 빠릅니다.
• On Time — 계획 일정대로 진행되고 있습니다.

Sort by 드롭다운으로 그룹 항목의 정렬 순서를 변경합니다(기본값은 Most Behind, 또는 A–Z).

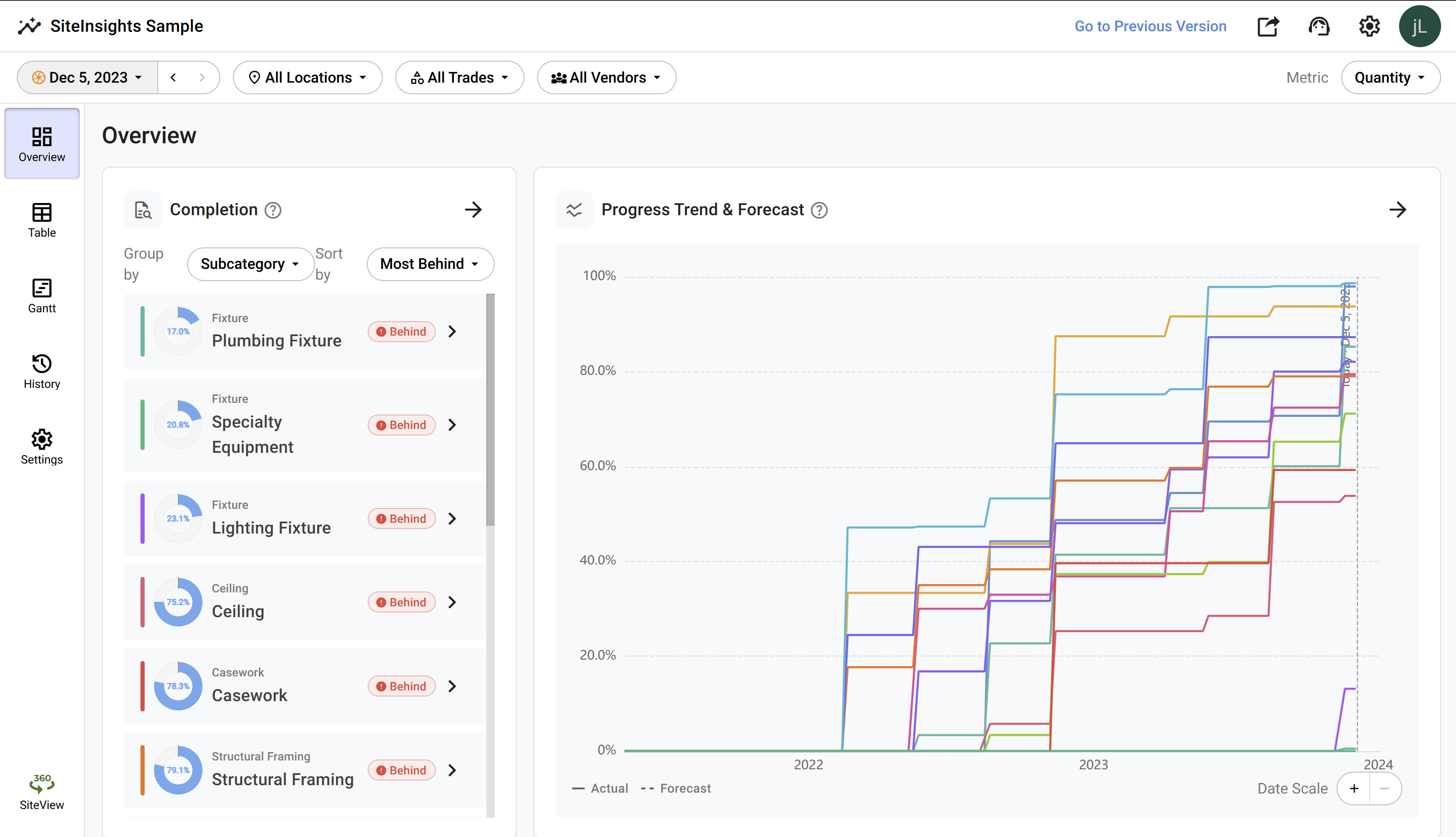

통합 지표가 없으면 도넛 차트는 표시되지 않으며, 패널에는 각 그룹의 진행률과 상태 배지만 나열됩니다. Group by와 Sort by는 두 경우 모두 동일하게 동작합니다.

참고: Behind 배지는 본인 화면에서만 숨길 수 있습니다. Settings 섹션을 참고하세요.

Completion 헤더 옆의 화살표 아이콘을 선택하면 Progress Detail 상세 화면이 열립니다(아래 참고).

Progress Trend & Forecast

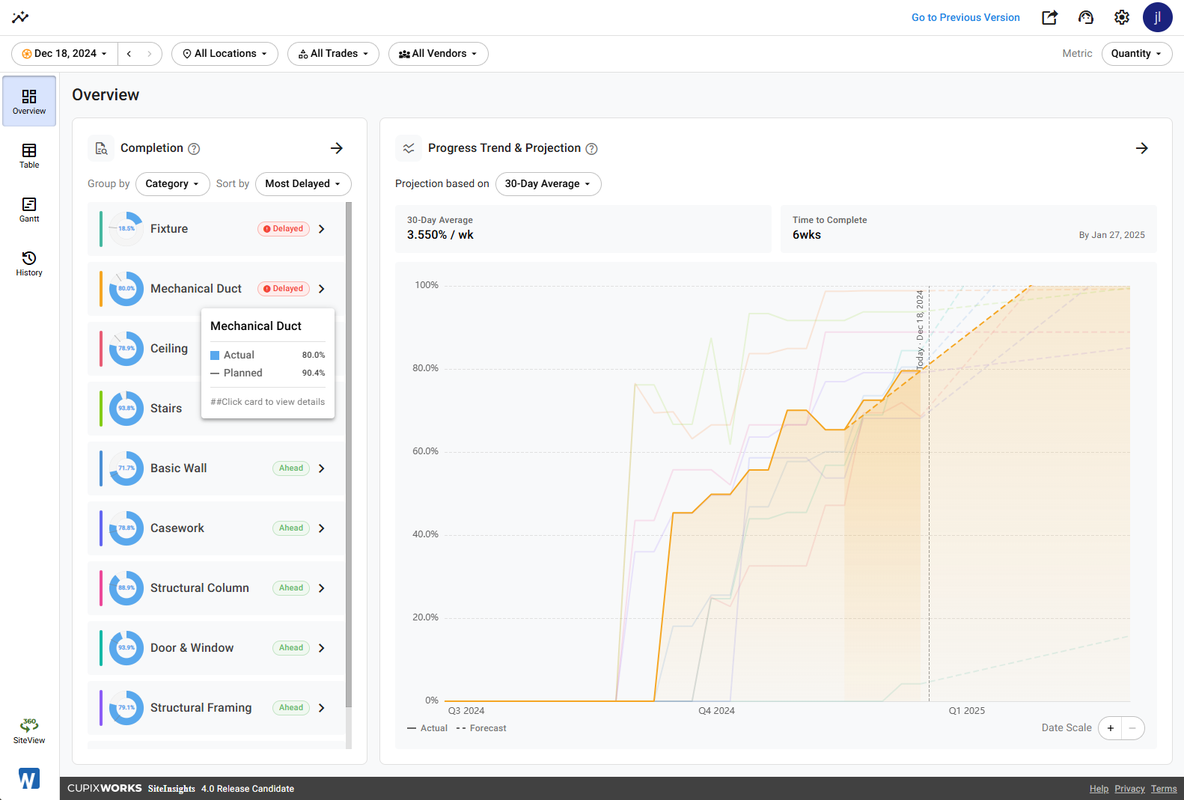

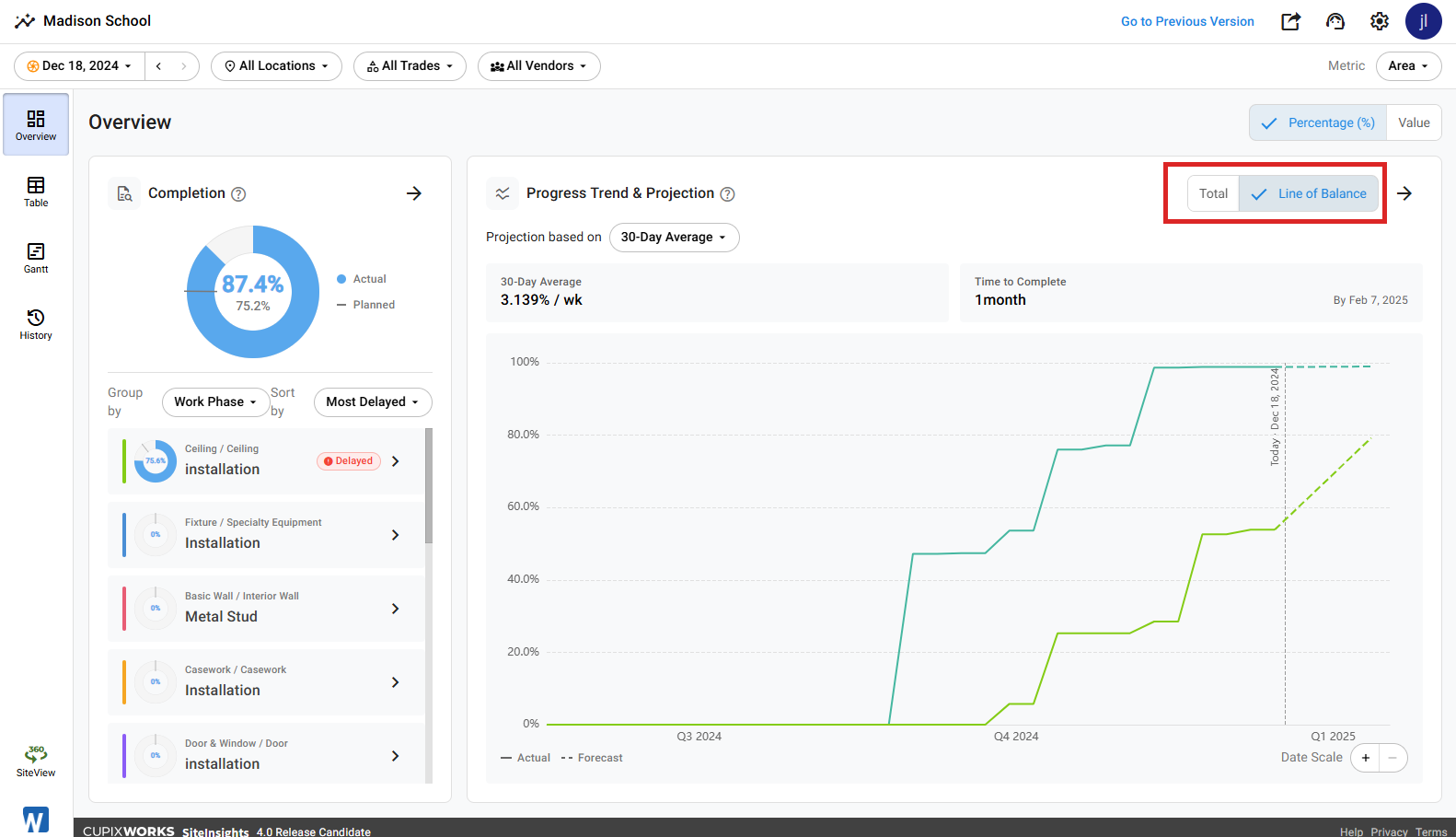

통합 지표가 적용되면 Progress Trend & Forecast 패널은 계획 일정 대비 실제 진행률을 비교하는 S-curve 차트를 예측 전망과 함께 표시합니다.

• Projection based on — 드롭다운에서 예측 기준을 선택합니다(30-Day Average, 90-Day Average, Project Average).
• 30-Day Average — 주간 평균 진행 속도를 표시합니다(예: 1.19% / wk).
• Time to Complete — 남은 예상 주 수와 예상 완료일을 표시합니다. 프로젝트가 일정보다 지연된 경우 지연 표시가 함께 나타납니다(예: Behind 240 days).

참고:

• 예측 요약 카드는 신뢰할 수 있는 예측을 산출할 만큼 초기 데이터가 쌓였을 때 표시됩니다 — 처리된 캡처 12개 이상과 전체 진행률 10% 이상이 필요합니다.
• 두 조건이 모두 충족되기 전까지는 카드가 숨겨지며, 패널에는 예측 요약 없이 진행률 데이터만 표시됩니다. 캡처가 더 처리되면 카드가 자동으로 나타나며, 별도의 설정은 필요하지 않습니다.

차트 범례에는 다음이 포함됩니다:

• Actual(파란색 영역) — 현재까지 기록된 실제 진행률입니다.
• Planned(회색 선) — 계획 일정 기준선입니다.
• Forecast(연한 파란색 영역) — 선택한 예측 기준에 따른 향후 예상 진행률입니다.

차트에는 현재 날짜를 나타내는 Today 마커가 표시됩니다. 차트 하단의 Date Scale(+/−) 컨트롤로 확대하거나 축소합니다.

참고: 예측 추세선과 예상 완료 소요 기간은 Forecast Trends가 켜져 있을 때만 표시됩니다. Settings 섹션을 참고하세요.

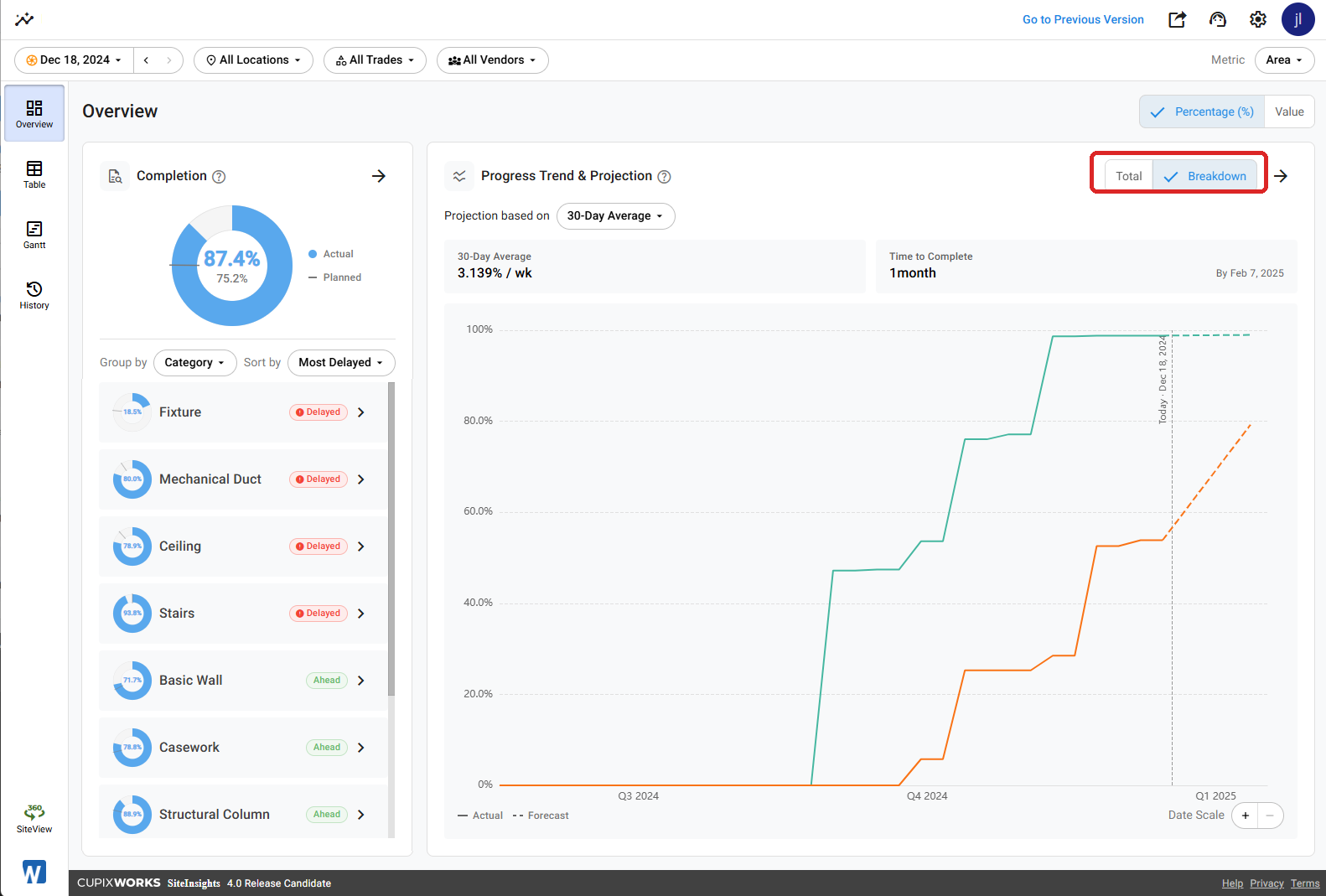

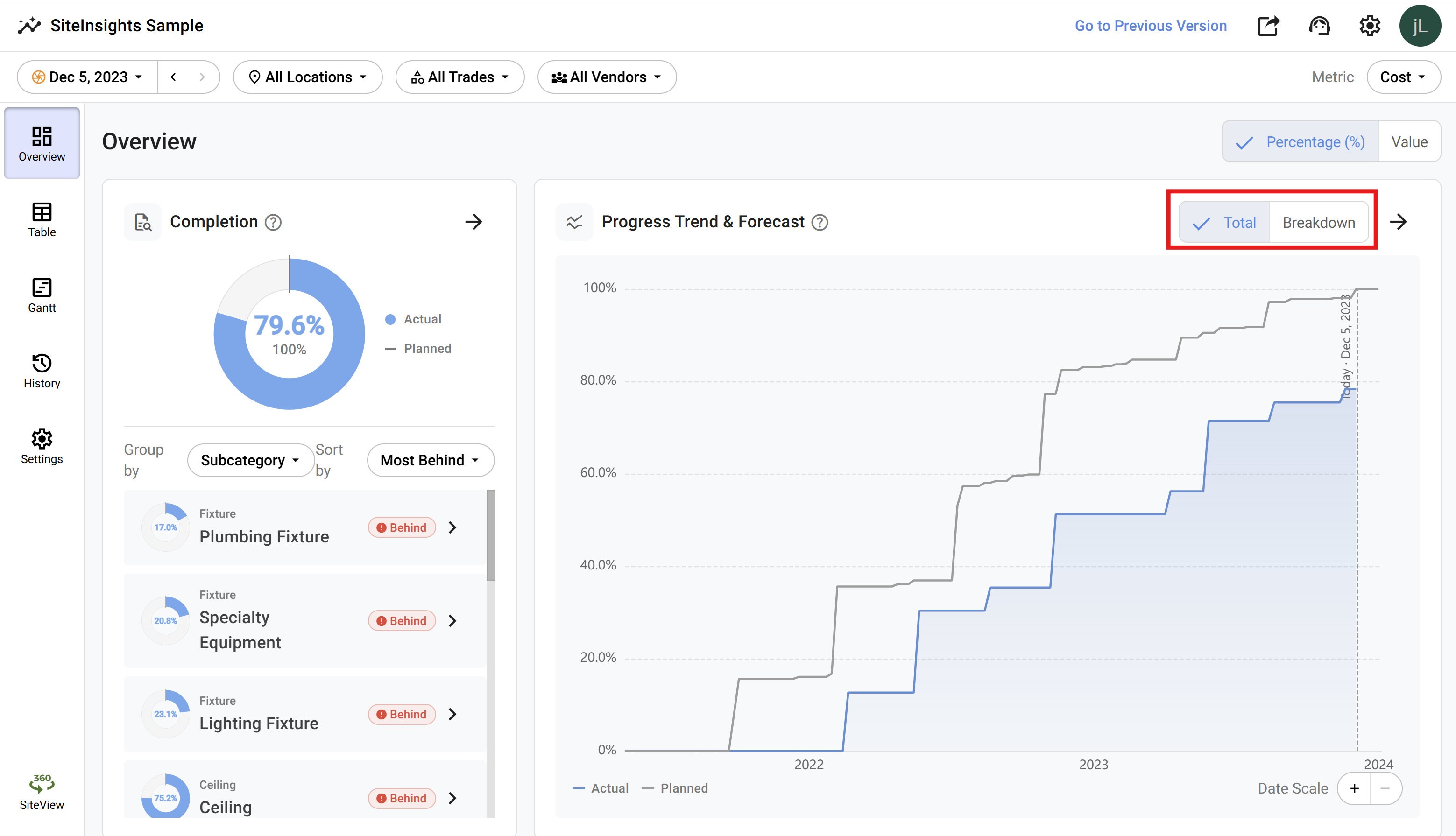

Progress Trend & Forecast 패널의 오른쪽 상단에는 Total / Breakdown 토글이 있습니다:

• Total — 프로젝트 전체의 진행률을 시간 축에 따라 합산해 보여 줍니다. 단위가 다른 카테고리를 합산해야 하므로 통합 지표가 필요합니다.
• Breakdown — 현재 Group by 선택에 따라 작업 진행률과 예측을 나누어 보여 줍니다. 카테고리, 공종, 작업 구역 간의 생산성을 비교하고 어떤 그룹이 앞서가거나 뒤처지는지 파악할 때 사용합니다.

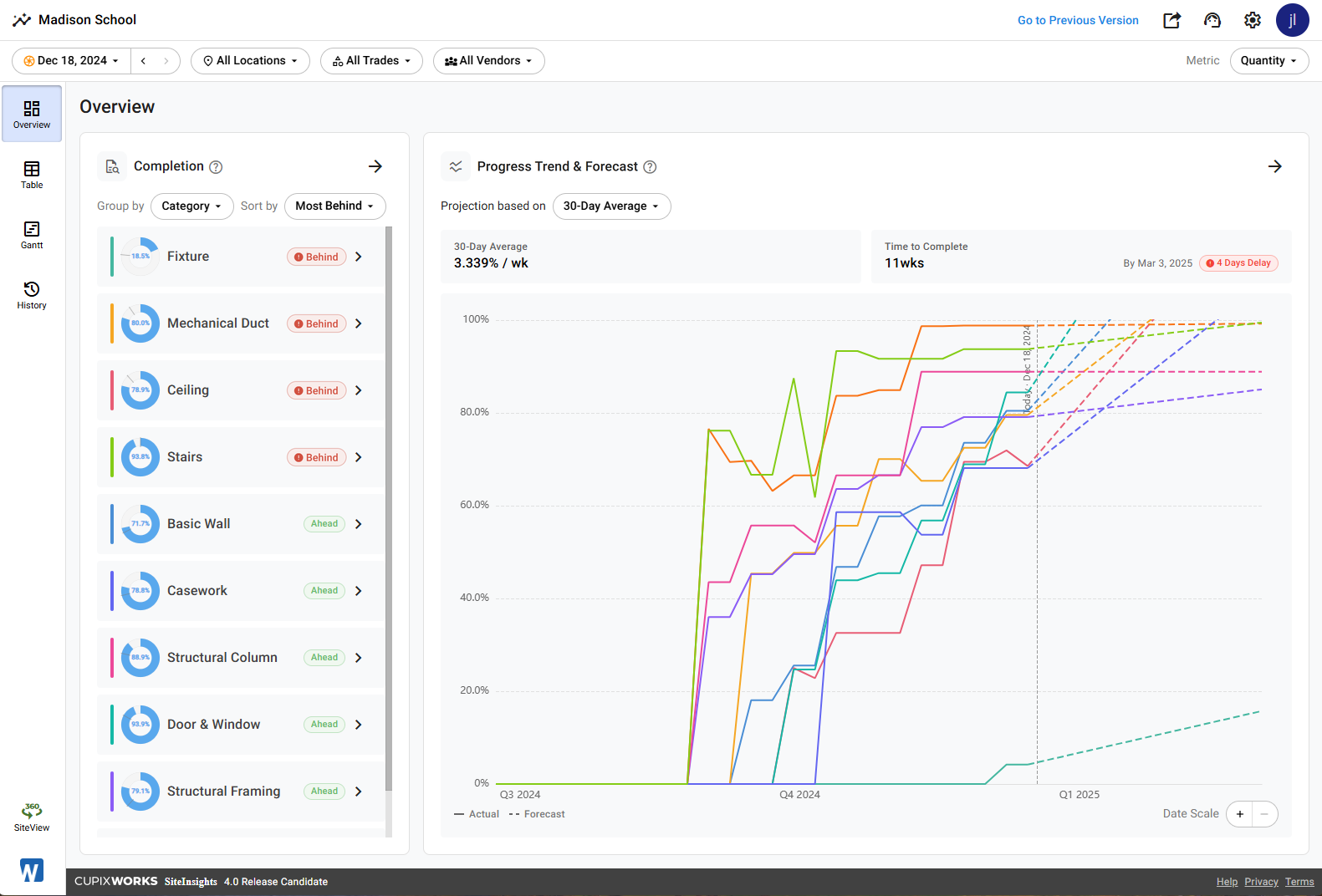

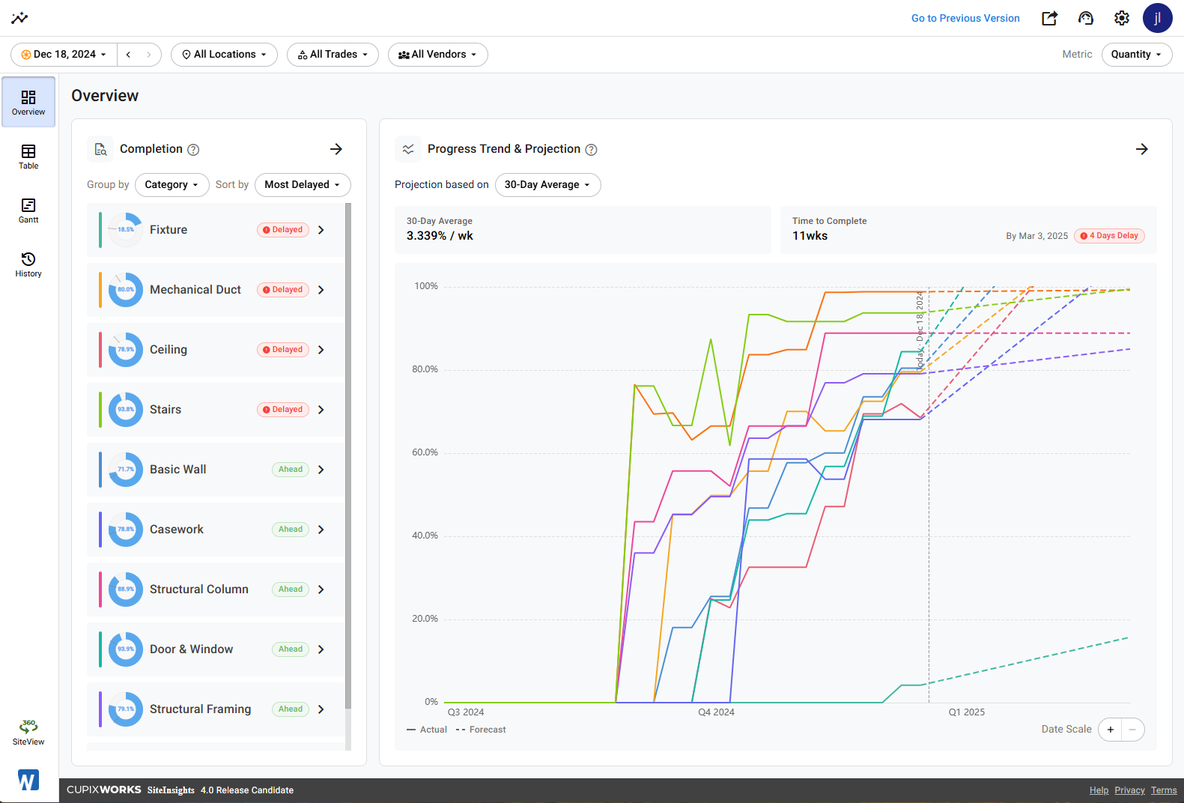

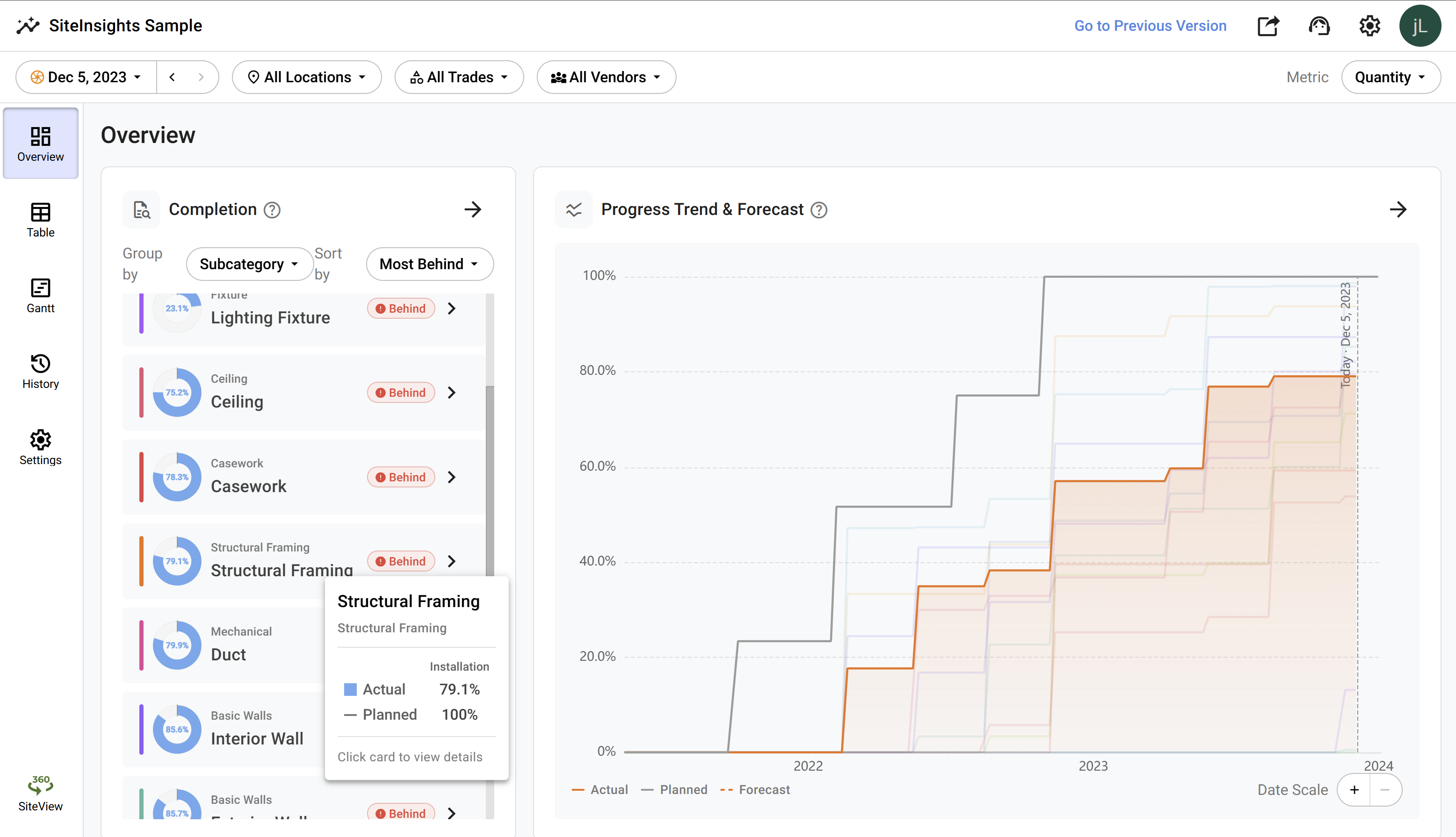

통합 지표가 없으면 차트에는 그룹마다 색상으로 구분된 곡선이 하나씩 표시됩니다. Completion 목록에서 그룹을 선택하면 해당 곡선이 계획 기준선과 함께 강조되고, 30-Day Average와 Time to Complete가 그 그룹 기준으로 다시 계산됩니다.

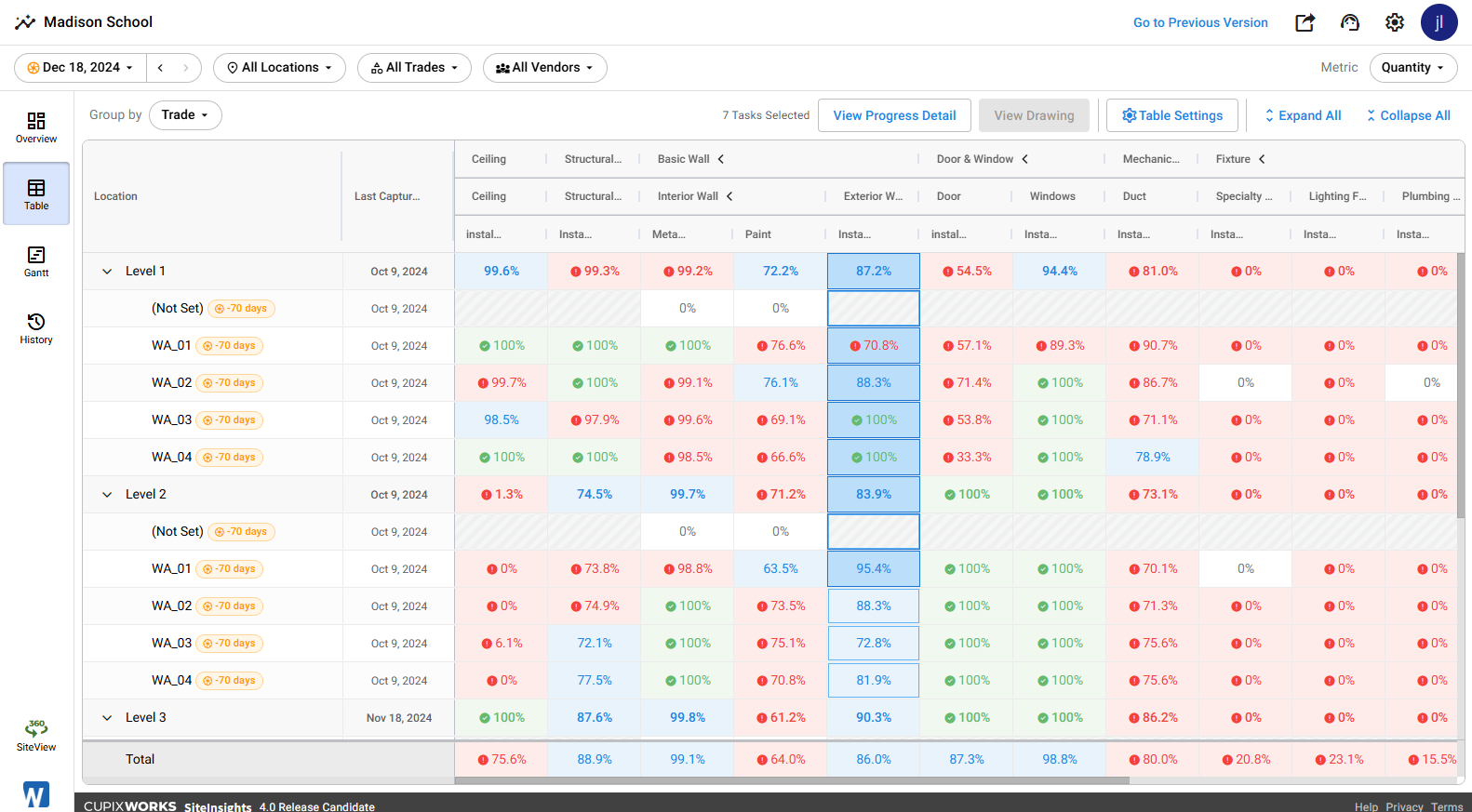

Table

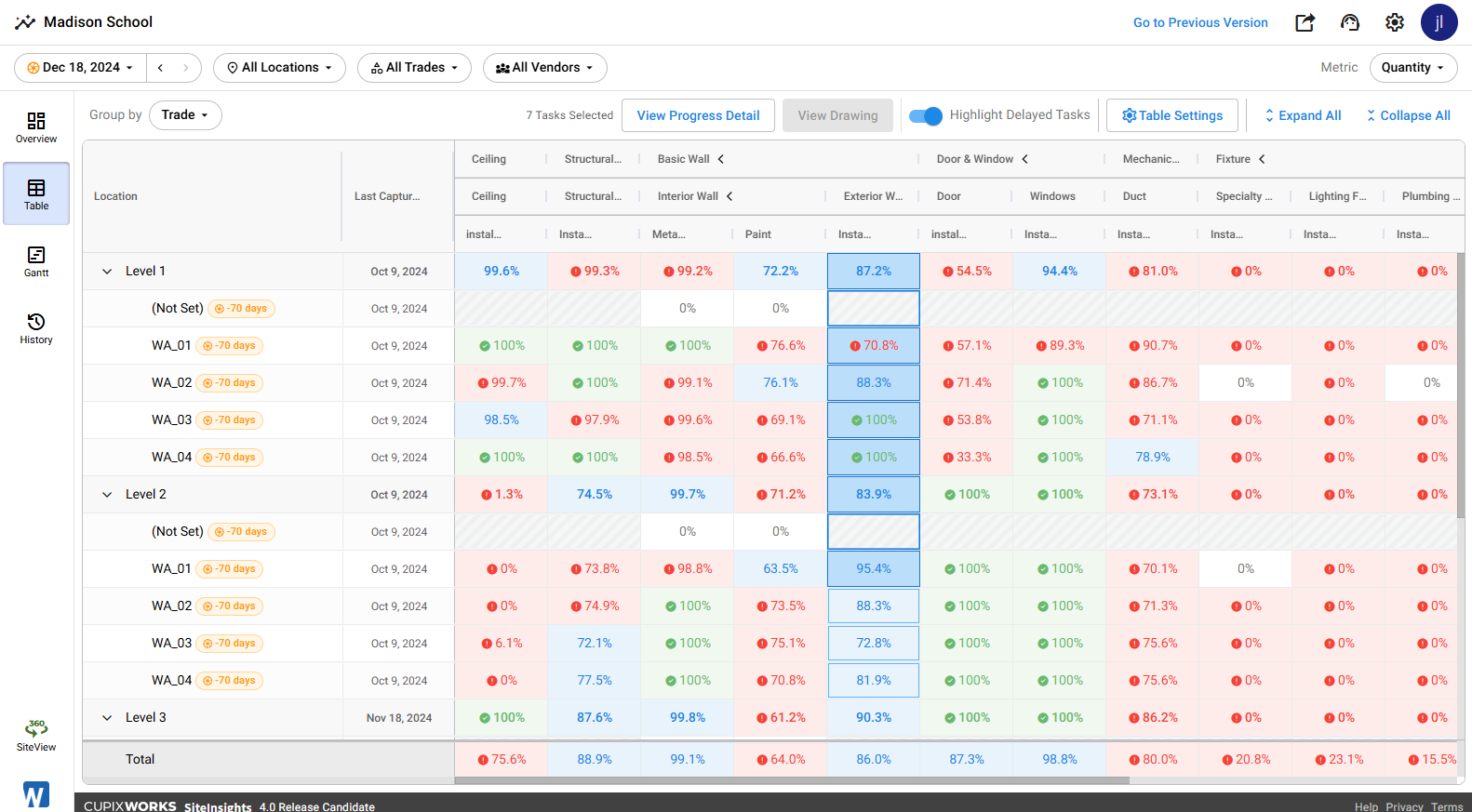

Table 탭은 레벨과 작업 구역(행)을 공종 또는 협력사(열)에 대응시킨 매트릭스 형식으로 진행률을 표시합니다. 헤더 툴바에는 View Progress Detail, View Drawing, Table Settings의 세 가지 동작 컨트롤이 있습니다.

Group by 옵션

표 상단의 Group by 토글로 다음을 전환합니다:

• Trade — 열이 공종을 나타냅니다.
• Vendor — 열이 협력사를 나타냅니다.

표 읽는 방법

• 행은 Level › Work Area 계층으로 구성됩니다. 펼침/접힘 화살표를 선택해 레벨 안의 작업 구역을 표시하거나 숨깁니다.
• 열은 선택한 그룹 기준(Trade 또는 Vendor)을 나타냅니다. 각 열 머리글에는 공종 또는 협력사 이름이 표시됩니다.
• Total 열 — Level/Work Area 다음의 첫 번째 데이터 열로, 각 행의 합산 진행률 값을 표시합니다.
• 셀에는 진행률이 백분율로 표시되며, 초록색 농도가 완료 수준을 나타냅니다.

Table 동작

위 스크린샷에 표시된 세 가지 툴바 버튼은 다음과 같습니다:

• View Progress Detail — 현재 선택한 작업으로 데이터를 필터링한 Progress Detail 상세 화면을 엽니다.
• View Drawing — 선택한 작업에 대한 Drawing View를 엽니다.
• Table Settings — 표 표시 옵션을 설정합니다.

참고: Highlight Delayed Tasks 토글은 Table 툴바에서 제거되었습니다. 일정 지연 강조 표시는 이제 Settings 탭에서 대시보드 전체에 대해 제어합니다.

참고: 여러 작업을 한 번에 선택하려면 Shift 키를 누른 채 셀을 클릭합니다. 현재 선택된 작업 수는 동작 버튼 옆에 표시됩니다(예: "11 Tasks Selected").

Gantt

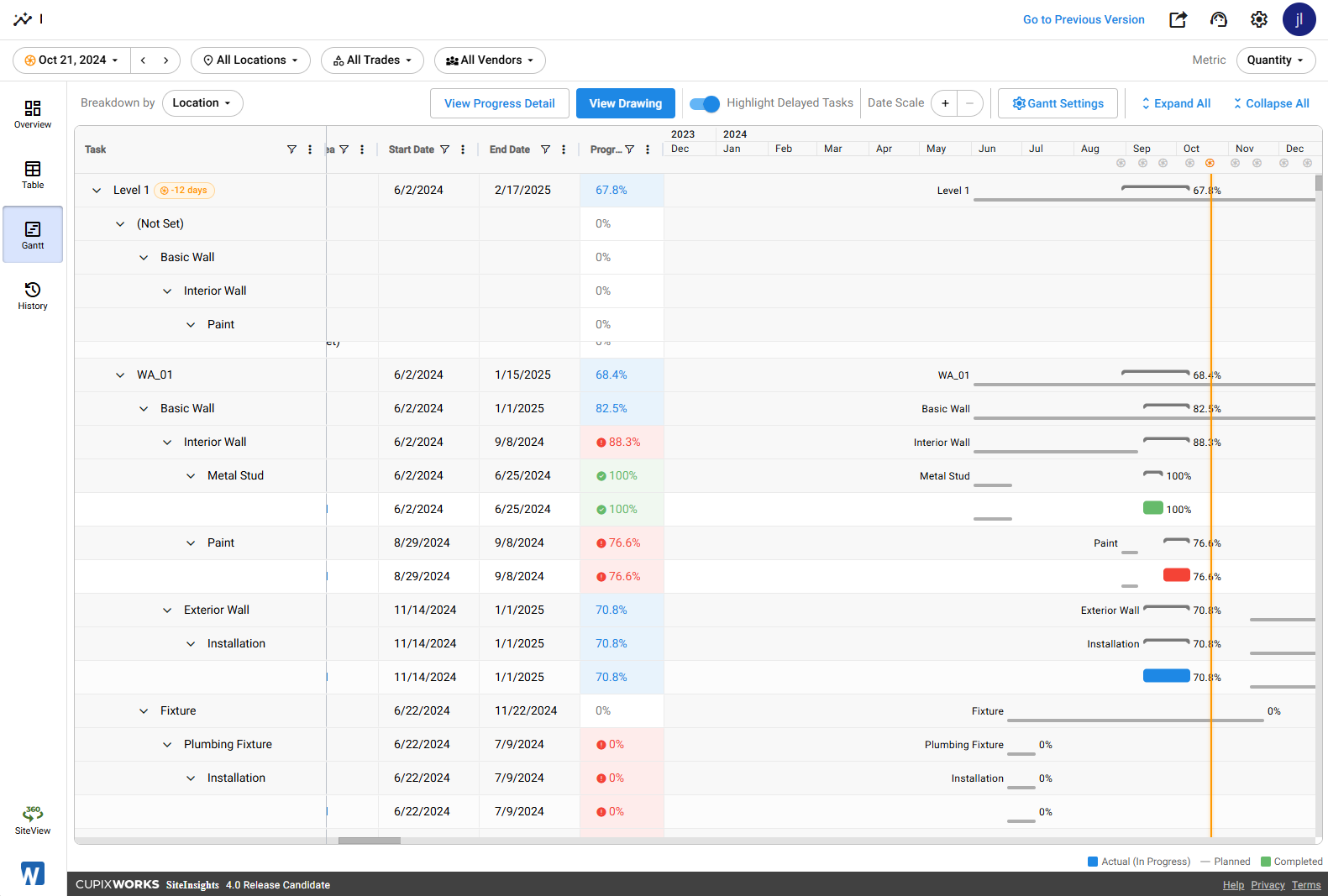

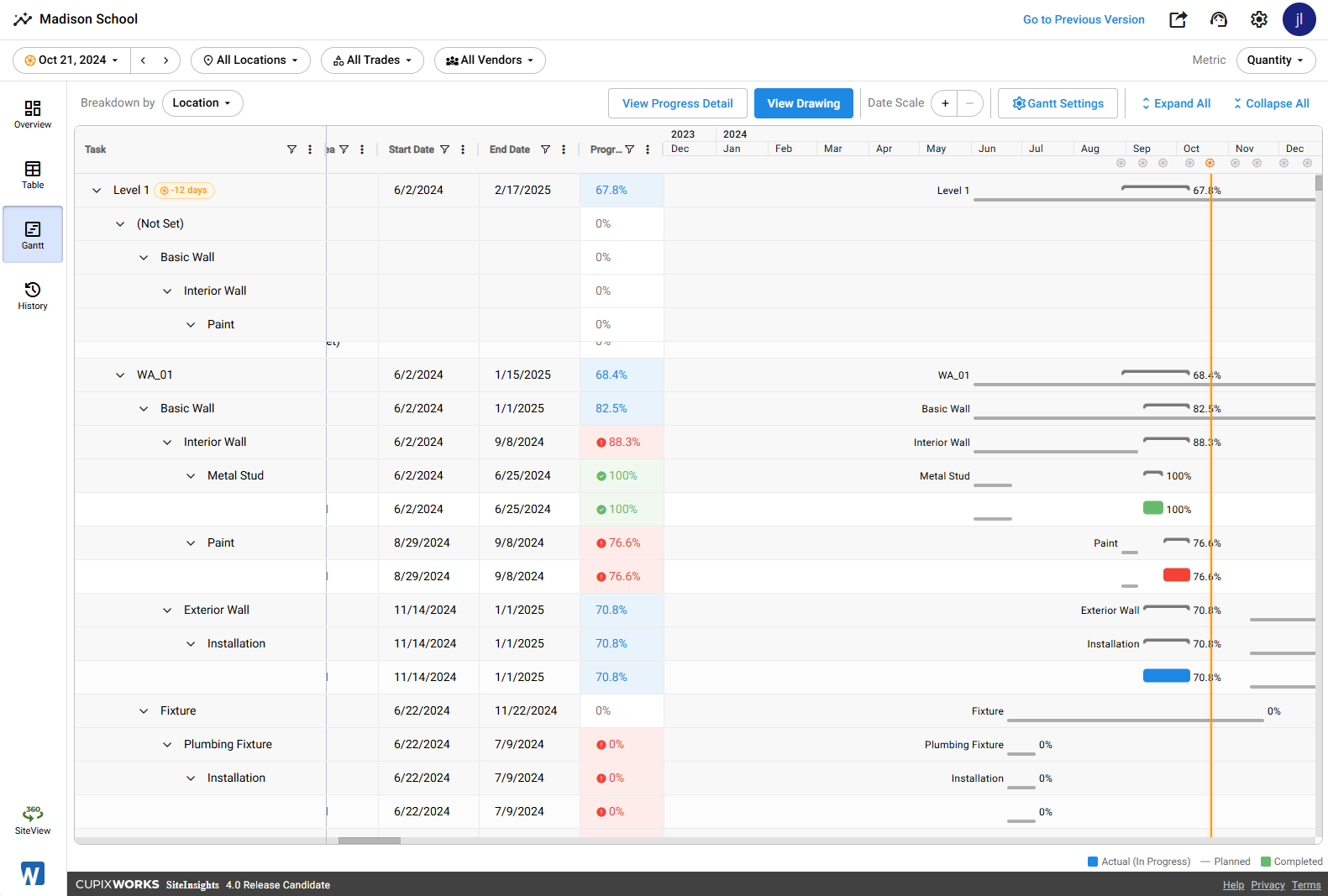

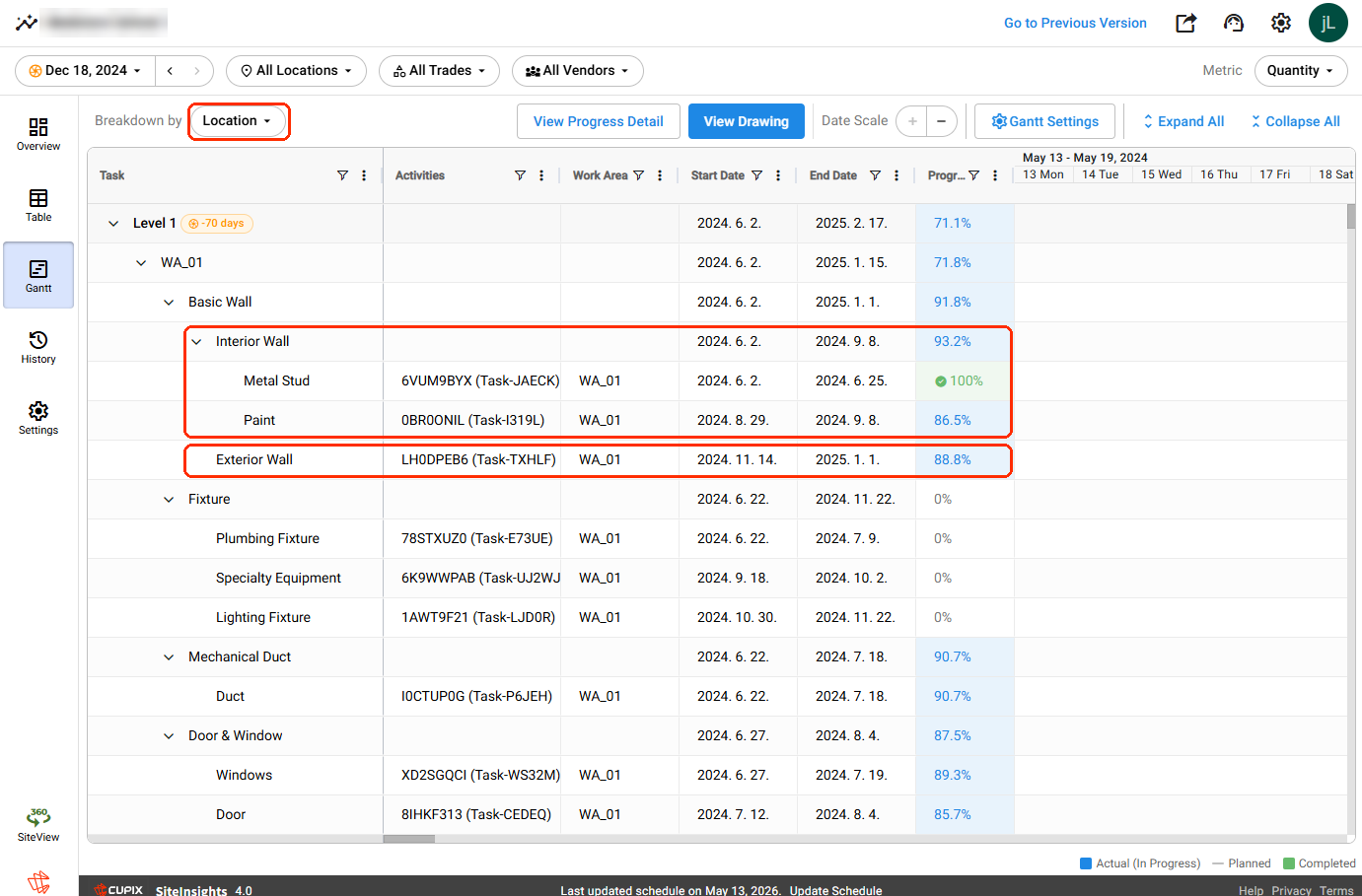

Gantt 탭은 계획 일정 대비 작업 단위 진행률을 시각화합니다. 헤더 툴바에는 Breakdown by 드롭다운과 Gantt Settings의 두 가지 컨트롤이 있습니다. 툴바 아래에는 작업 트리(왼쪽)와 타임라인(오른쪽)이 나머지 화면을 채웁니다.

Breakdown 옵션

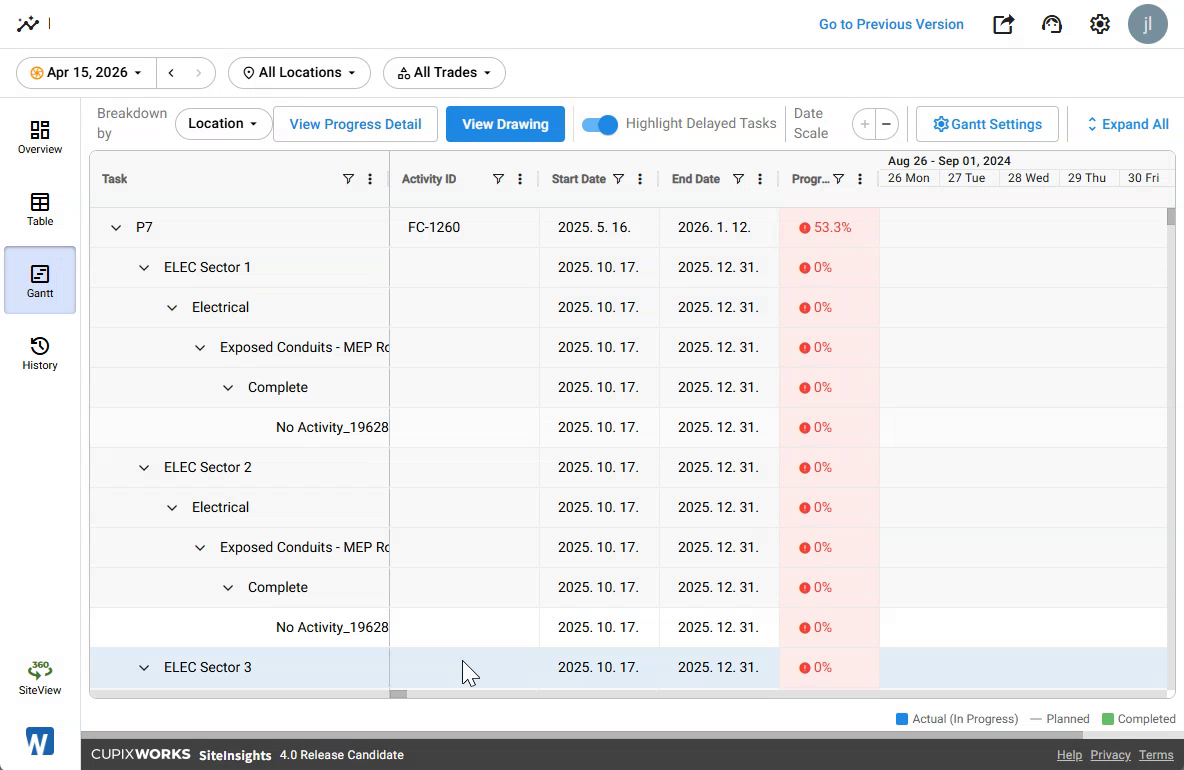

Breakdown by 드롭다운으로 작업 계층 구조를 구성합니다. 옵션에는 Location(기본값), Trade, Vendor가 있습니다.

왼쪽의 작업 트리에는 선택한 분류 기준에 따른 계층 구조가 표시됩니다. 각 작업 행에는 다음이 표시됩니다:

• Task — 계층 구조 내 작업 이름입니다.
• Activity ID — 연결된 경우 해당 일정 액티비티 ID입니다.
• Start, End, Progress — 계획 일정 날짜와 현재 진행률입니다.

Gantt 바 범례

Gantt 차트는 색상으로 구분된 바로 작업 상태를 나타냅니다:

• Actual (In Progress) — 파란색. 작업이 감지되었으며 현재 진행 중입니다. 바 길이는 현재까지의 실제 기간을 나타냅니다.
• Planned — 회색. 작업의 계획 일정 기간입니다.
• Completed — 초록색. 작업이 완료되었습니다.

대시보드 헤더에서 캡처 날짜를 조정하면 여러 시점의 계획 일정과 현재 작업 진행률을 비교할 수 있습니다.

History

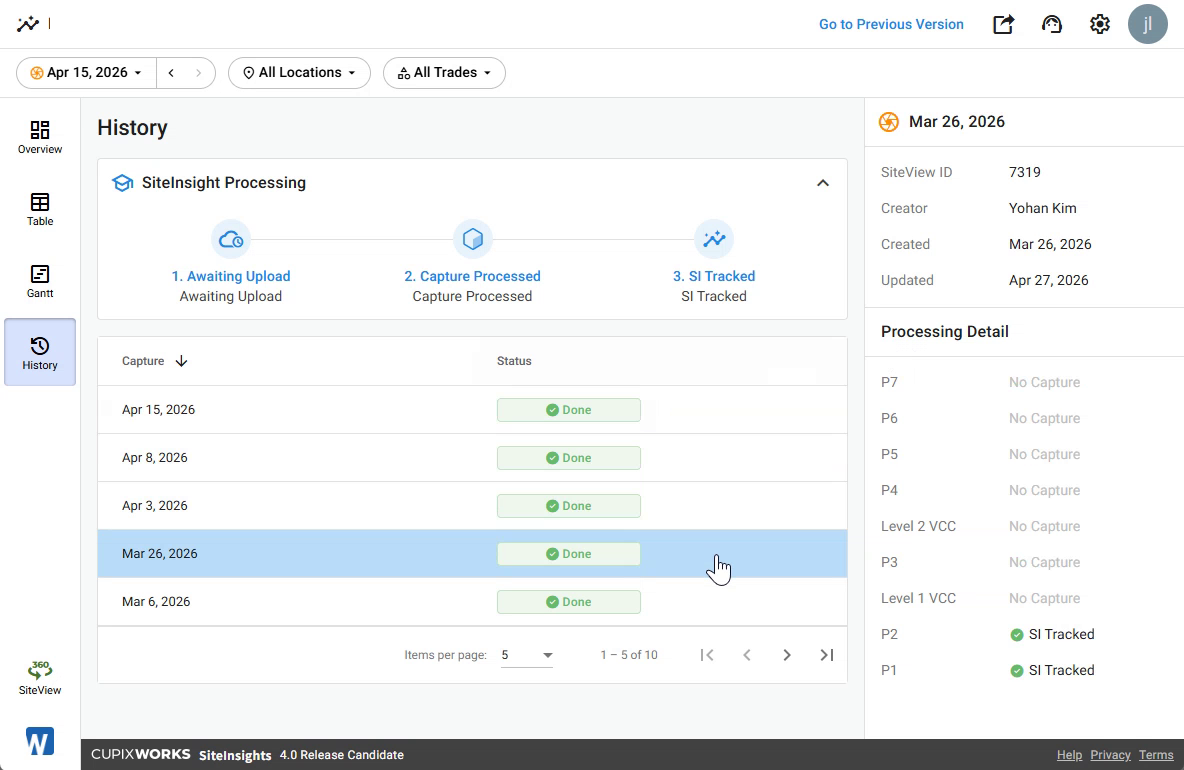

History 탭은 캡처의 처리 상태를 표시하고 SiteInsights 처리 파이프라인을 보여 줍니다. 스크린샷에는 상단의 파이프라인 영역, 그 아래의 캡처 목록, 오른쪽의 Processing Detail 패널이 나와 있습니다.

SiteInsights Processing

History 탭 상단에는 처리 파이프라인이 3단계 진행 표시기로 나타납니다:

• 1. Awaiting Upload — 캡처가 업로드를 기다리는 중입니다.
• 2. Capture Processed — 캡처 처리가 완료되었습니다(파노라마 생성 완료).
• 3. SI Tracked — 해당 캡처에 대한 SiteInsights 추적이 완료되었습니다.

캡처 목록

처리 파이프라인 아래에는 모든 캡처가 다음 열과 함께 표로 나열됩니다:

• Capture — 캡처 날짜이며 기본적으로 내림차순으로 정렬됩니다. 열 머리글을 선택하면 정렬 순서를 변경할 수 있습니다.
• Status — 캡처의 현재 처리 상태로, 상태 배지(예: 초록색 체크 표시가 있는 Done) 또는 처리 단계 아이콘으로 표시됩니다.

하단의 Items per page 드롭다운으로 페이지당 표시할 캡처 수를 조정합니다. 기본값은 페이지당 10개입니다.

Processing Detail

목록에서 캡처를 선택하면 오른쪽 패널에 세부 정보가 표시됩니다. 패널에는 캡처 메타데이터(SiteView ID, Creator, Created / Updated 날짜)와 프로젝트의 각 레벨별 처리 상태를 보여 주는 Processing Detail 섹션이 표시됩니다:

• Waiting for pano — 파노라마 메타데이터만 업로드되었습니다.
• Capture processing — 캡처가 처리되고 있습니다.
• SI pending — SiteInsights 추적이 대기열에 있습니다.
• SI in progress — 추적이 진행 중입니다.
• SI Tracked — 모든 처리가 완료되었습니다.
• No Capture — 이 레벨에 캡처 데이터가 없습니다.
• Invalid Capture — 캡처 데이터는 있지만 처리할 수 없습니다.

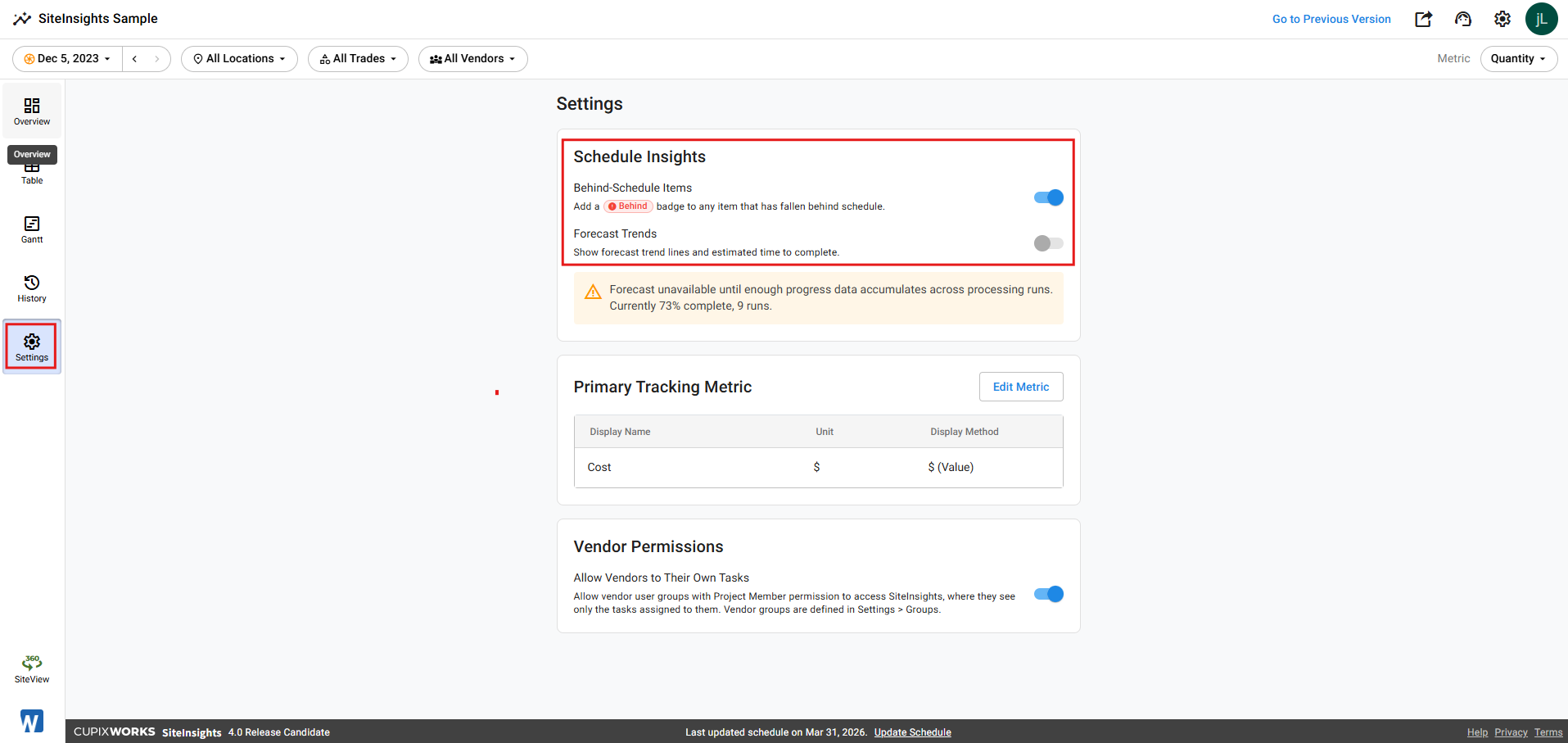

Settings

Settings 탭에는 대시보드 표시 옵션, 프로젝트의 기본 추적 지표, SiteInsights에 대한 협력사 접근 권한이 있습니다. 왼쪽 사이드바 하단의 Settings를 선택해 엽니다.

Schedule Insights

두 개의 토글로 대시보드 전반에서 일정 상태를 어떻게 표시할지 제어합니다:

• Behind-Schedule Items — 일정보다 지연된 항목에 Behind 배지를 추가합니다. 끄면 배지가 숨겨집니다.
• Forecast Trends — 예측 추세선과 예상 완료 소요 기간을 표시합니다. 끄면 예측 전망이 숨겨집니다.

참고:

• Project Member 이상에게 제공됩니다.
• 두 토글은 본인 화면에만 적용됩니다. 변경해도 다른 프로젝트 구성원이 보는 화면에는 영향을 주지 않습니다.
• Forecast Trends는 여러 번의 처리로 충분한 진행률 데이터가 쌓이기 전까지는 사용할 수 없습니다. 그때까지 카드에는 현재 전체 진행률과 지금까지 완료된 처리 횟수가 표시됩니다.

Primary Tracking Metric

프로젝트의 기본 추적 지표를 Display Name, Unit, Display Method와 함께 보여 줍니다. Edit Metric을 선택해 변경합니다.

참고: Project Admin에게만 제공됩니다.

Vendor Permissions

• Allow Vendors to Their Own Tasks — Project Member 권한을 가진 협력사 사용자 그룹이 SiteInsights를 열어 자신에게 할당된 작업만 볼 수 있도록 허용합니다. 협력사 그룹은 Settings > Groups에서 정의합니다.

참고: Project Admin에게만 제공됩니다.

참고: Primary Tracking Metric과 Vendor Permissions는 이전에 Project Access Control(PAC)에서 관리되었습니다.

Progress Detail(상세 화면)

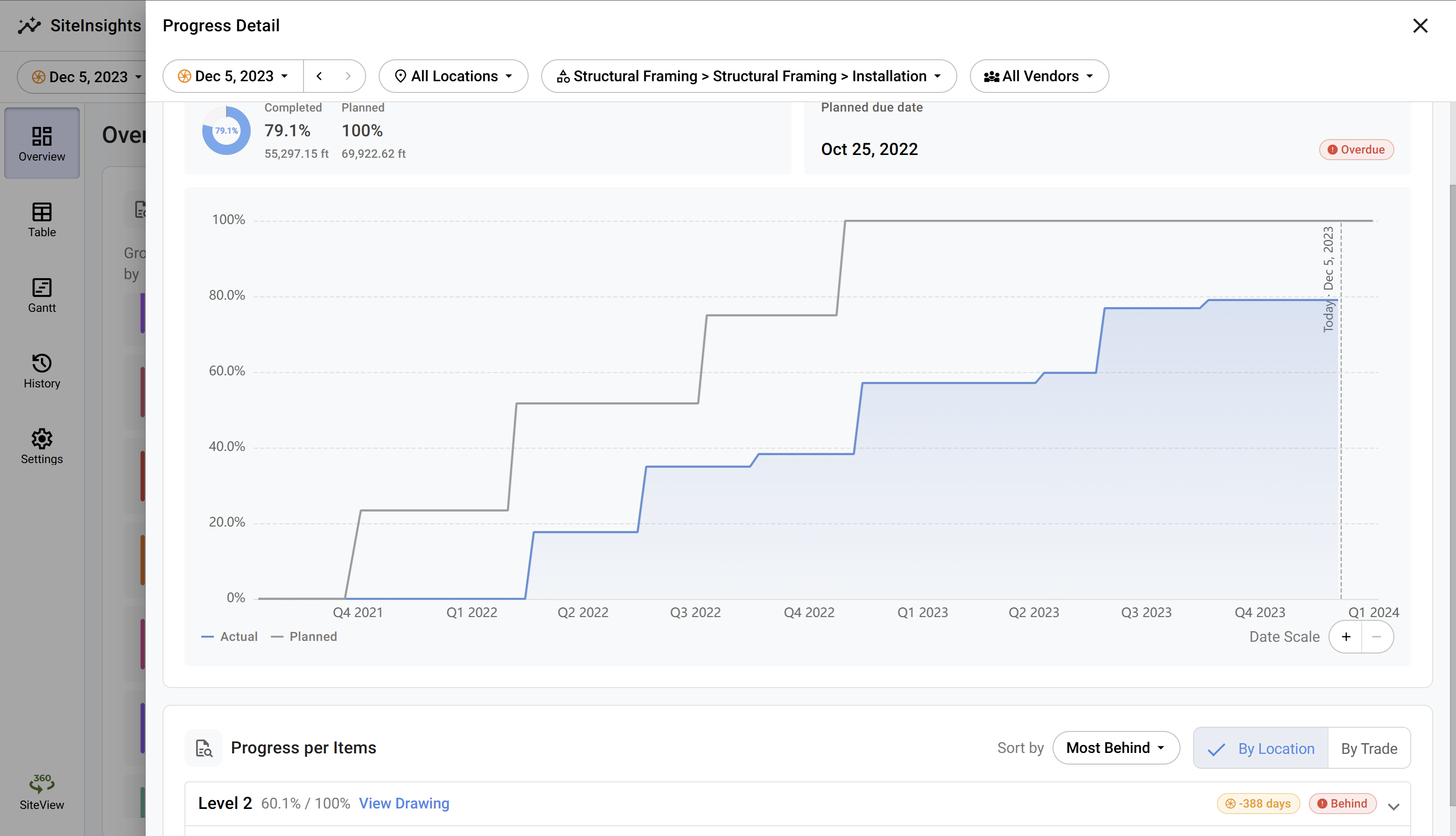

Progress Detail은 다섯 개의 주요 탭 중 Overview, Table, Gantt 세 곳에서 열 수 있는 슬라이드인 패널입니다. (History나 Settings에서는 사용할 수 없습니다.) 현재 필터링된 범위를 더 자세히 나누어 보여 줍니다.

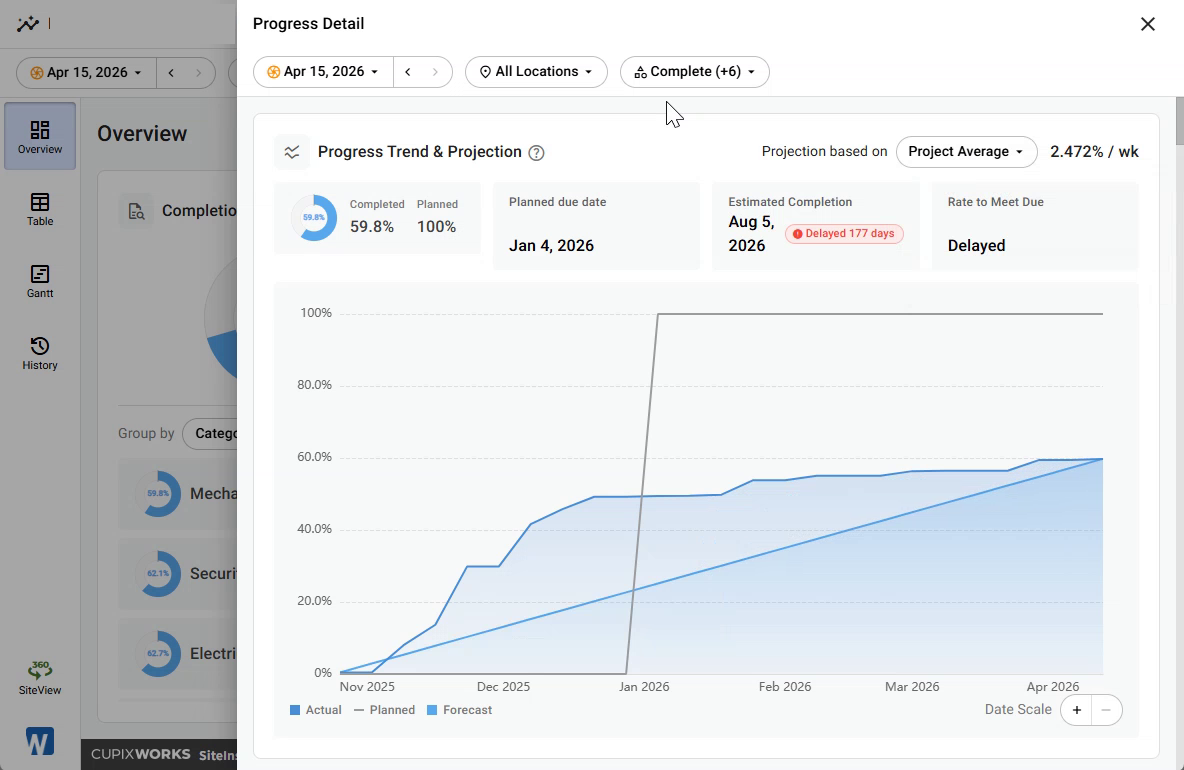

패널 상단에는 KPI 카드 행, 예측 드롭다운, S-curve 차트가 있습니다. 스크린샷에서 예측 드롭다운이 강조된 이유는 이 패널에서 위치를 따로 설명해야 하는 유일한 컨트롤이기 때문입니다. 나머지 영역은 카드와 차트가 채웁니다.

KPI 카드는 다음과 같습니다:

• Overall Completion — 계획 대비 실제 진행률을 수량과 함께 보여 주는 도넛 차트입니다. 이 도넛은 항상 표시됩니다 — Progress Detail은 단일 카테고리 또는 공종을 다루므로 통합 지표가 필요하지 않습니다.
• Planned Due Date — 계획 완료일과 남은 주 수입니다.
• Estimated Completion — 현재 진행률을 기준으로 한 예상 완료일이며, 해당하는 경우 일정 지연 표시가 함께 나타납니다.
• Rate to Meet Due — 프로젝트를 일정대로 완료하는 데 필요한 주간 진행 속도와 필요한 증가율입니다.

KPI 카드 아래의 Progress per Items 섹션에는 개별 레벨 또는 작업 구역이 진행률과 함께 나열됩니다. 정렬 및 그룹 옵션으로 목록을 구성합니다:

• Sort by — 진행률 또는 이름을 기준으로 항목을 정렬합니다.
• By Location / By Trade — 위치 기준 그룹과 공종 기준 그룹을 전환합니다.

각 항목에는 진행률(실제 / 계획), 상태 배지(일정보다 지연된 경우 Behind), 그리고 해당 레벨이나 작업 구역의 Drawing View로 바로 이동하는 Open Drawing View 링크가 표시됩니다.

Drawing View

Drawing View는 대시보드의 공간 맥락 화면입니다. 2D 평면도, 360 캡처 뷰어, BIM 요소 오버레이, BIM Compare 시각화, Work Detail 패널을 결합해 보여 줍니다.

Drawing View 여는 방법

Drawing View는 세 가지 방법으로 열 수 있습니다:

• Table 탭에서 — 매트릭스에서 하나 이상의 셀을 선택한 다음 표 헤더의 View Drawing을 선택합니다. 선택한 작업 구역으로 범위가 좁혀진 Drawing View가 열립니다.
• Progress Detail 패널에서 — Progress per Items 목록에서 특정 레벨이나 작업 구역 옆의 Open Drawing View 링크를 선택합니다.
• Gantt 탭에서 — 작업 행을 선택해 Progress Detail을 연 다음 해당 레벨이나 작업 구역에서 Open Drawing View를 선택합니다.

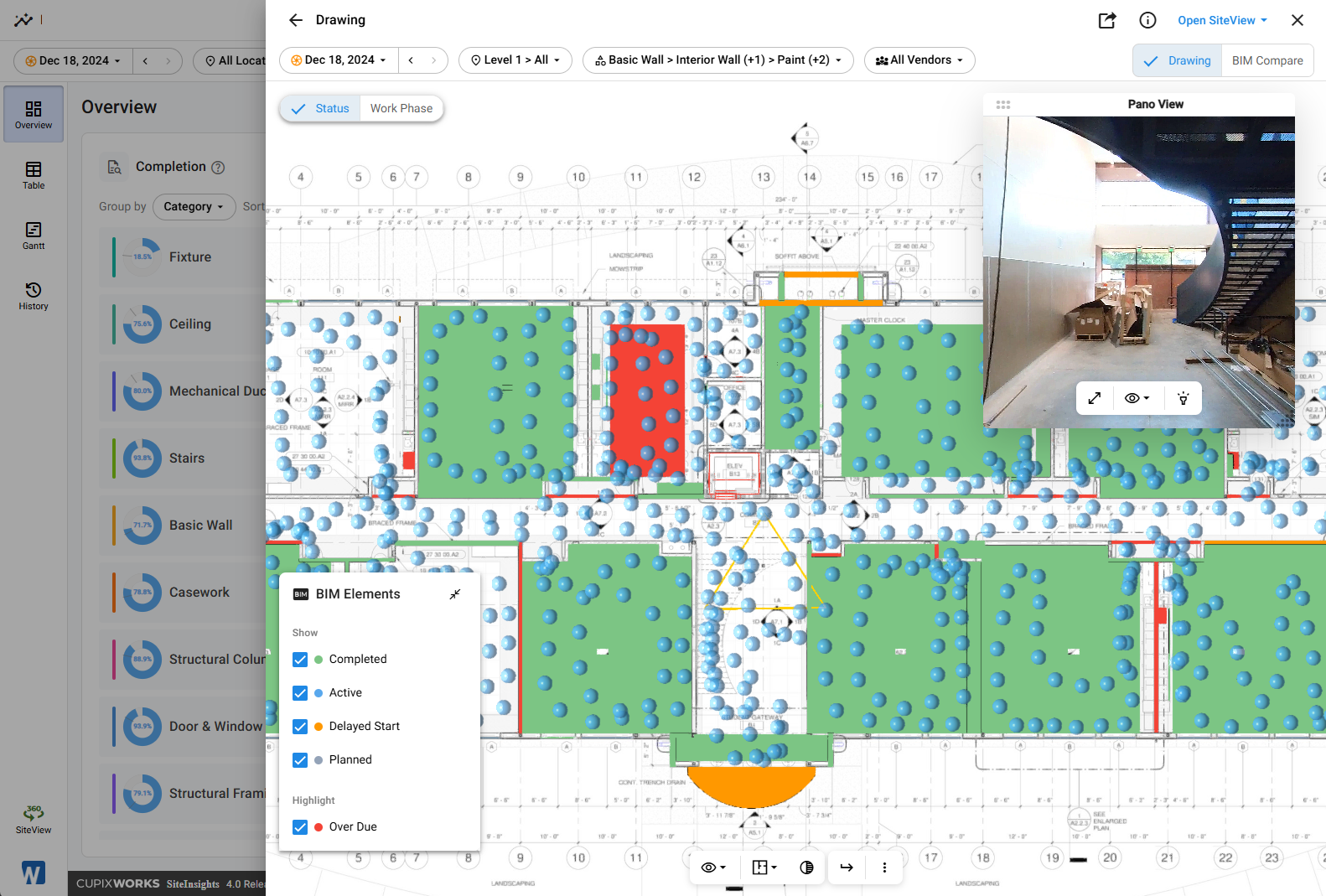

평면도와 캡처 뷰어

Drawing View를 열면 기본적으로 왼쪽에 2D 평면도, 오른쪽에 캡처 뷰어가 있는 분할 화면이 표시됩니다.

평면도에는 선택한 작업 구역의 레벨 배치가 표시되며, 파란색 점이 사용 가능한 360 캡처의 위치를 나타냅니다. 파란색 점을 선택하면 해당 위치의 360 파노라마가 캡처 뷰어에 로드됩니다.

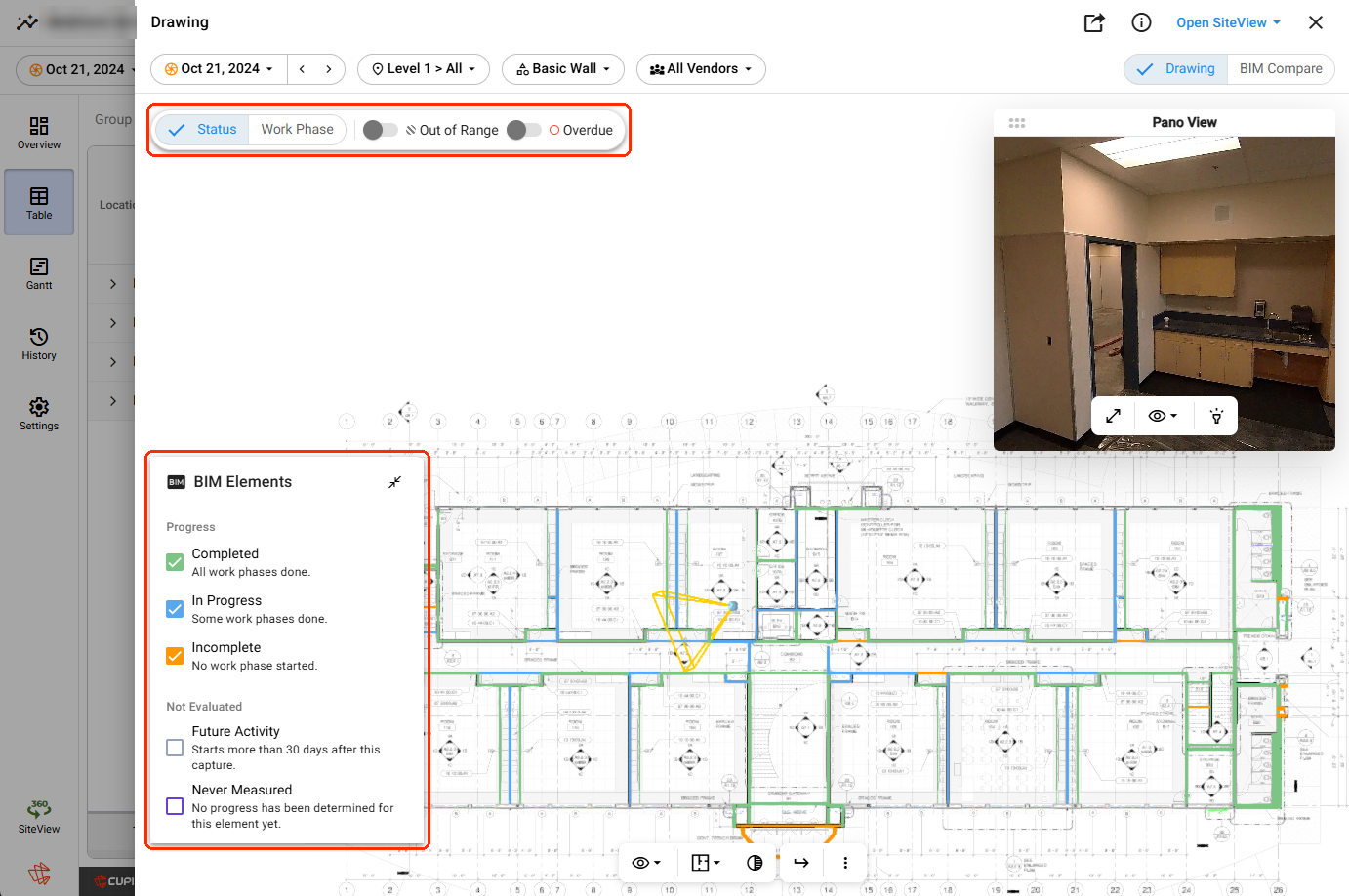

왼쪽 상단의 Status 및 Work Phase 토글로 BIM 요소를 현재 추적 상태 기준으로 볼지, 계획된 작업 단계 기준으로 볼지 전환합니다.

도면 왼쪽 하단의 BIM Elements 범례 패널에서 어떤 요소를 표시하고 강조할지 제어합니다. BIM 요소는 시공 상태에 따라 색상이 지정됩니다:

• Completed - 예정된 기간 내에 완료된 작업입니다.
• In Progress - 예정된 기간 내에 완료되었으나 최종 단계에는 이르지 않은 작업입니다.
• Future Activity - 예정 시작일이 캡처 날짜보다 30일 이상 뒤이므로 추적하지 않습니다.
• Not Tracked - SI에 추적 기록이 없습니다. BIM 요소가 최근에 추가되었거나 감지 범위를 벗어난 경우에 발생할 수 있습니다.

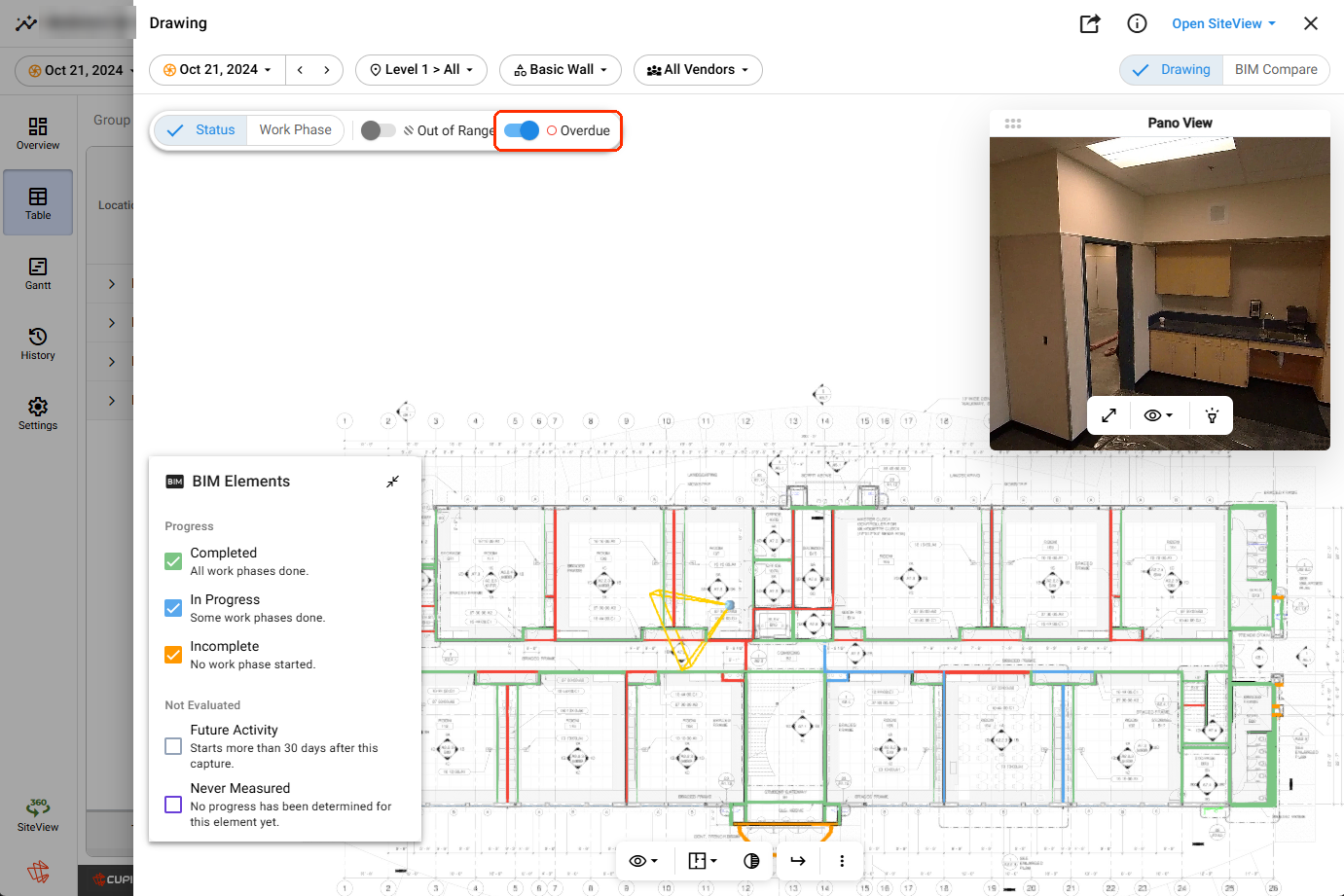

• Overdue - 작업이 아직 완료되지 않았고, 캡처 날짜가 예정 종료일을 지났습니다.
• Out of Range - 해당 작업의 BIM 요소가 감지 범위를 벗어났습니다.

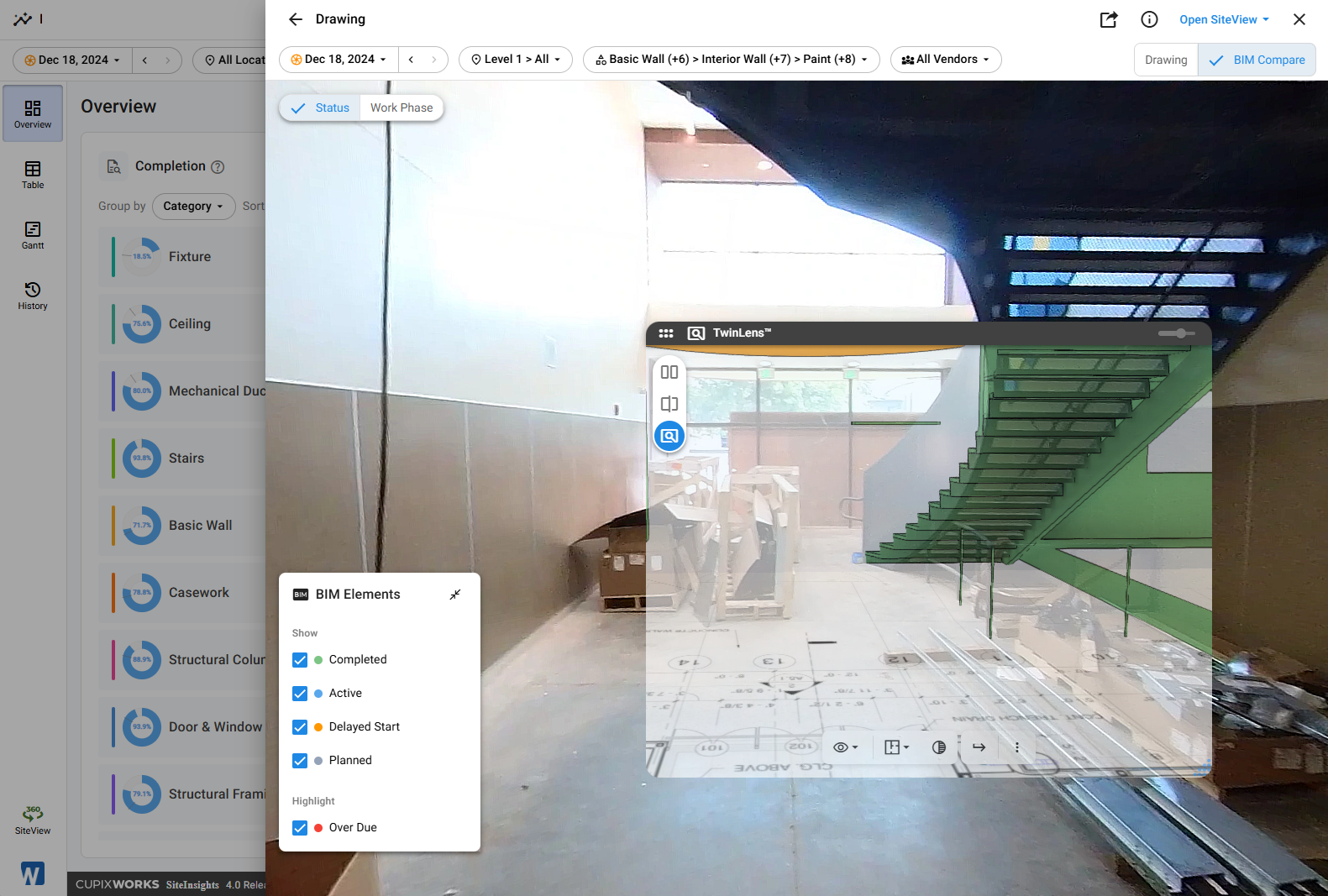

BIM Compare

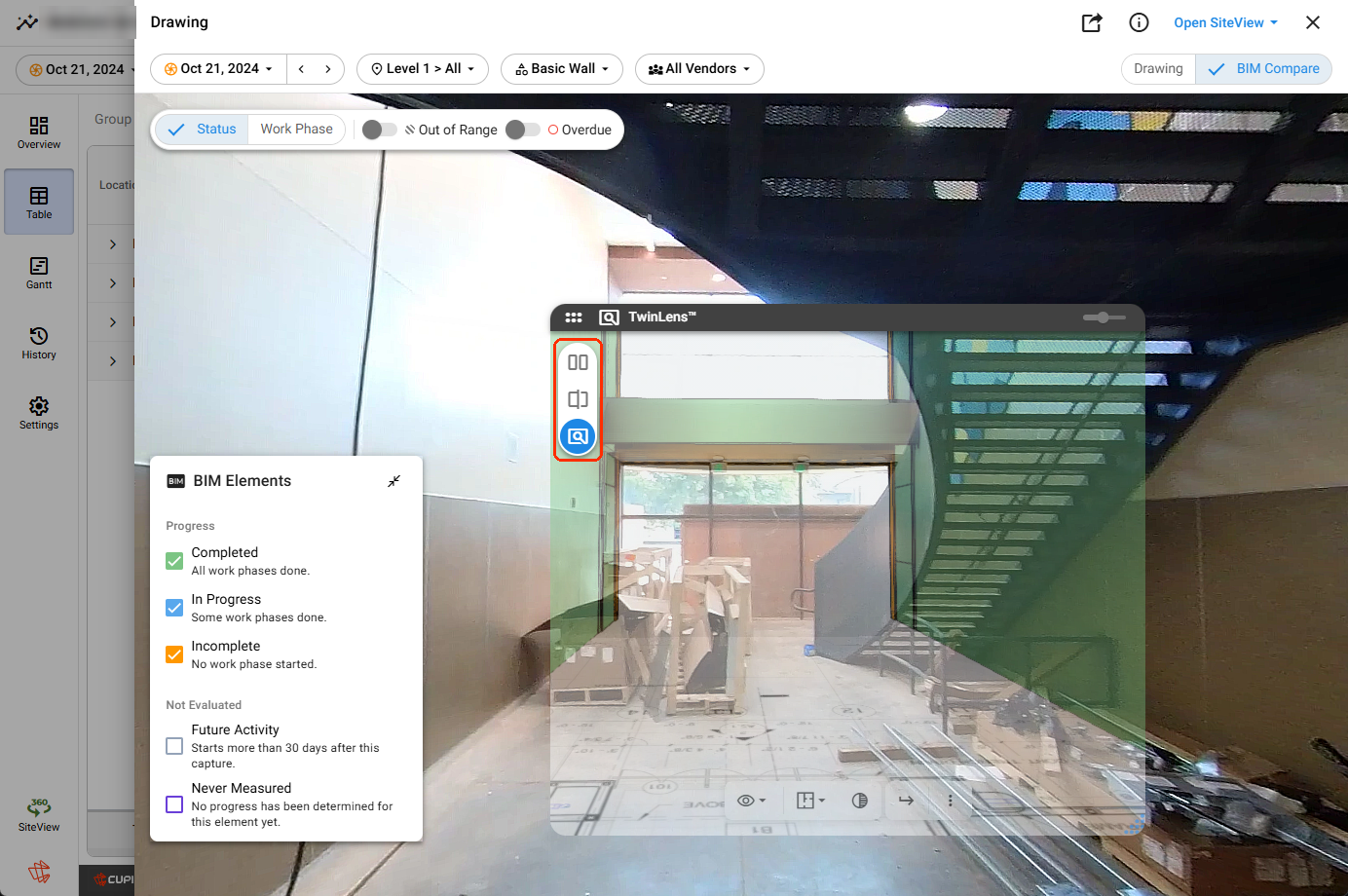

툴바 탭을 BIM Compare로 전환하면 Drawing View가 비교 모드로 바뀝니다. 2D 도면과 360 파노라마 위에 BIM 요소가 초록색 와이어프레임으로 겹쳐 표시되어, 계획된 BIM 형상과 실제 시공 캡처를 함께 볼 수 있습니다. BIM 모델과 현장 사이의 불일치를 찾을 때 사용합니다.

BIM Compare 모드에서는 뷰어 왼쪽의 버튼으로 세 가지 보기 모드를 사용할 수 있습니다:

• Dual — 두 개의 파노라마를 동기화해 나란히 표시합니다. 같은 위치에서 서로 다른 날짜에 촬영한 캡처를 비교할 때 사용합니다.
• Single Camera — 단일 360 파노라마입니다. BIM 오버레이가 적용된 표준 단일 캡처 화면에 사용합니다.
• TwinLens — 도킹과 분리가 가능한 플로팅 360 뷰어로, 분할하거나 비교하거나 별도 창으로 떼어내 나란히 검토할 수 있습니다.

Work Detail

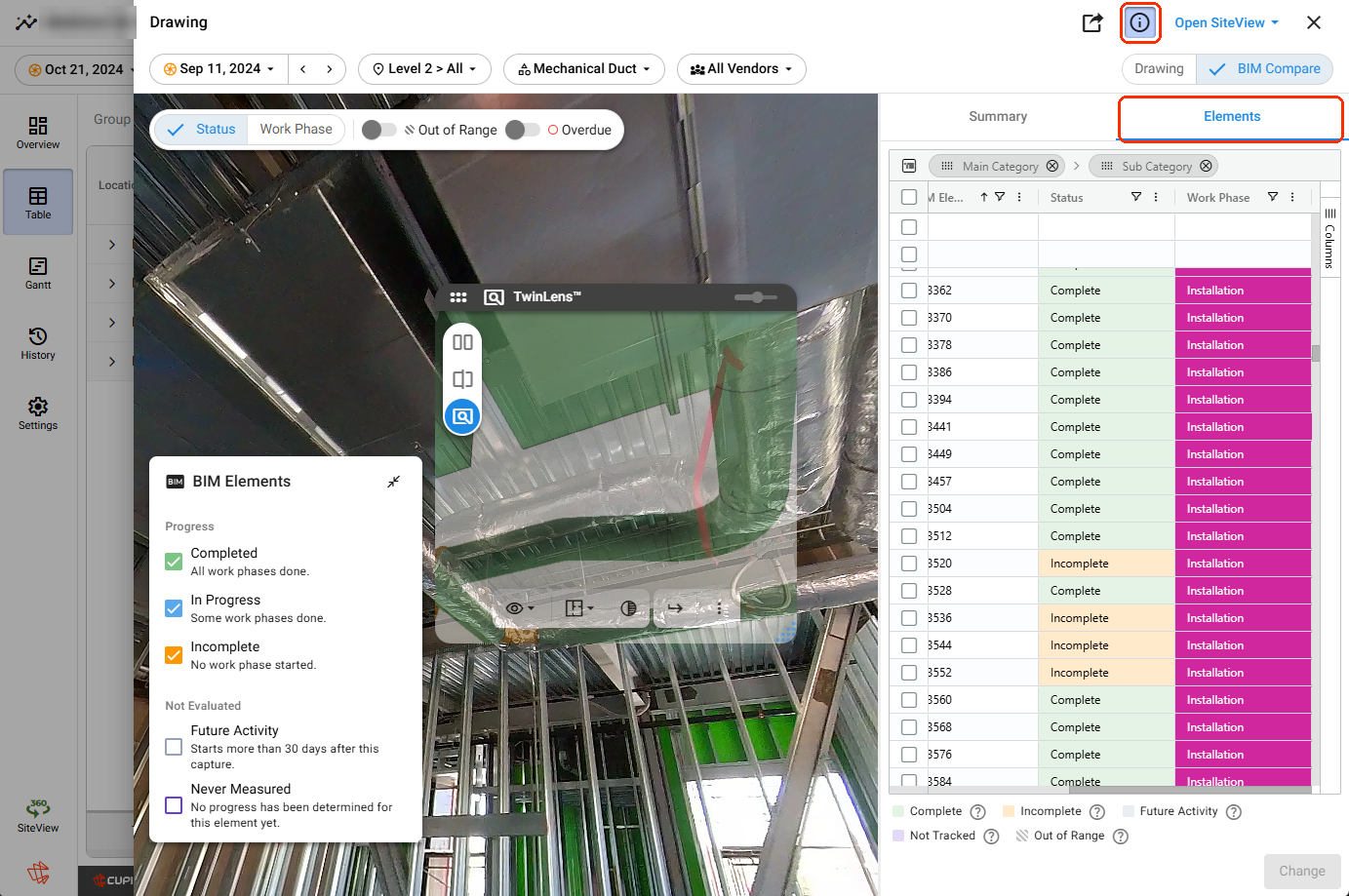

Drawing View 오른쪽 상단의 정보 아이콘을 선택하면 Work Detail 패널이 열립니다. 이 패널은 현재 범위(필터 선택과 선택한 BIM Compare 요소)의 메타데이터를 모아서 보여 줍니다. Summary와 Elements 두 개의 하위 탭이 있습니다.

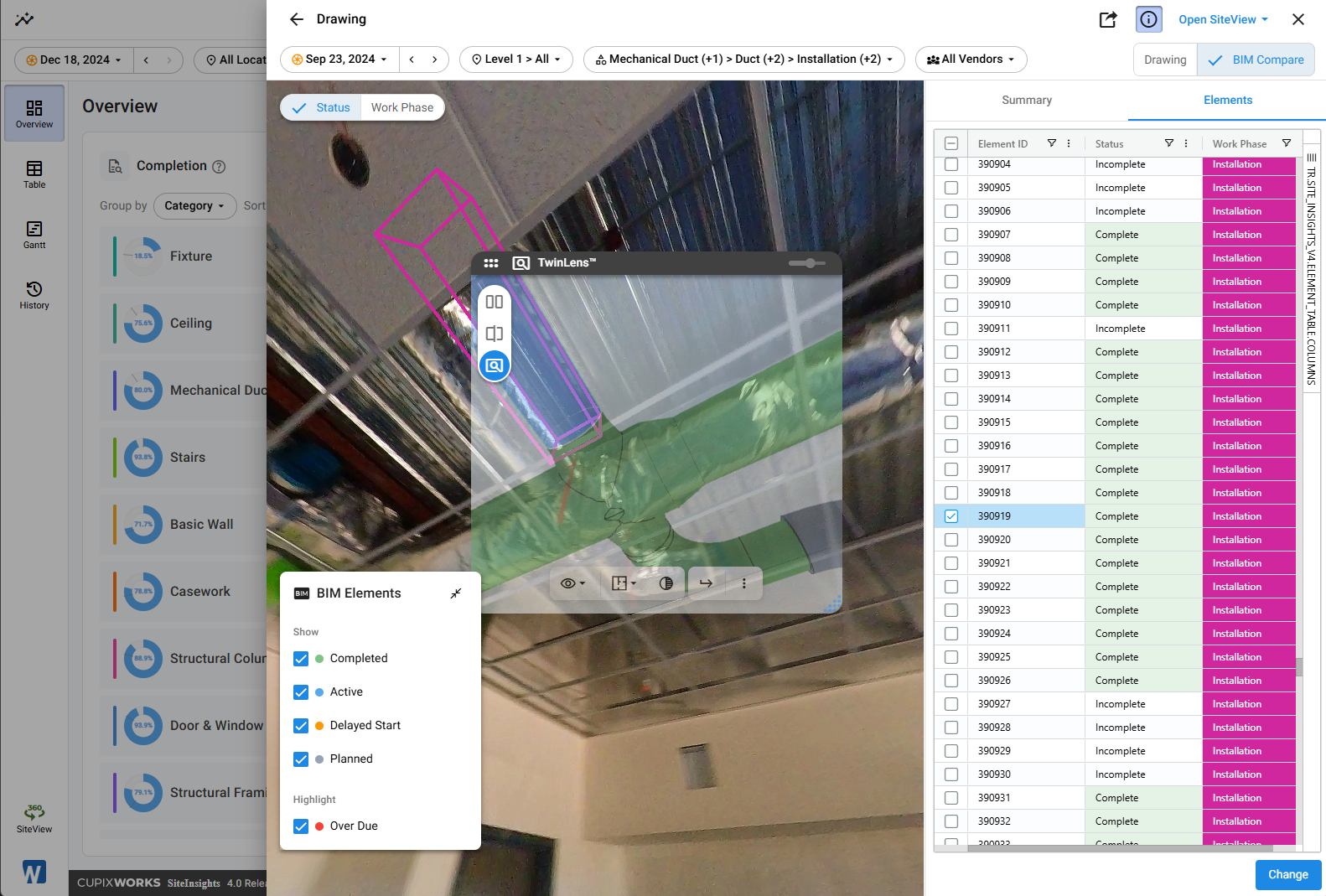

아래 스크린샷에서는 Elements 하위 탭이 활성화되어 있습니다. 표에는 해당하는 모든 BIM 요소가 Element ID, Status, Work Phase와 함께 나열됩니다. 오른쪽 하단의 Change 버튼으로 선택한 요소의 상태를 수정합니다.

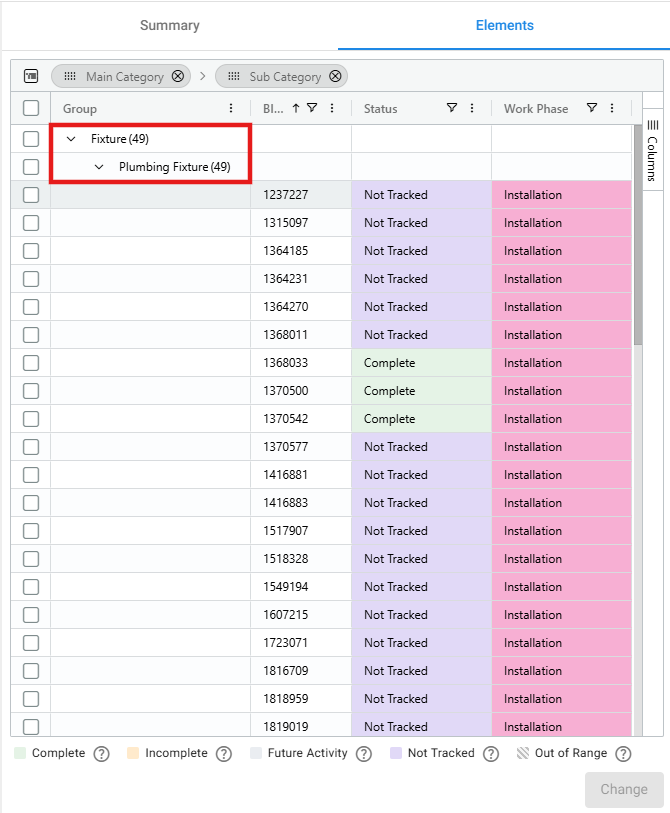

요소는 기본적으로 Main Category > Sub Category 순으로 그룹화됩니다. 표 왼쪽의 Group 열에는 각 카테고리와 하위 카테고리가 요소 개수와 함께 표시되며, 화살표를 선택해 그룹을 펼치거나 접습니다. 그룹 단계를 제거하려면 표 위의 해당 칩에서 제거 아이콘을 선택합니다.

Summary 하위 탭에는 현재 범위의 집계 메타데이터가 표시됩니다: Category, Subcategory, Work Phase, Level, Work Area, Quantity, Element Count, Schedule, Activities.

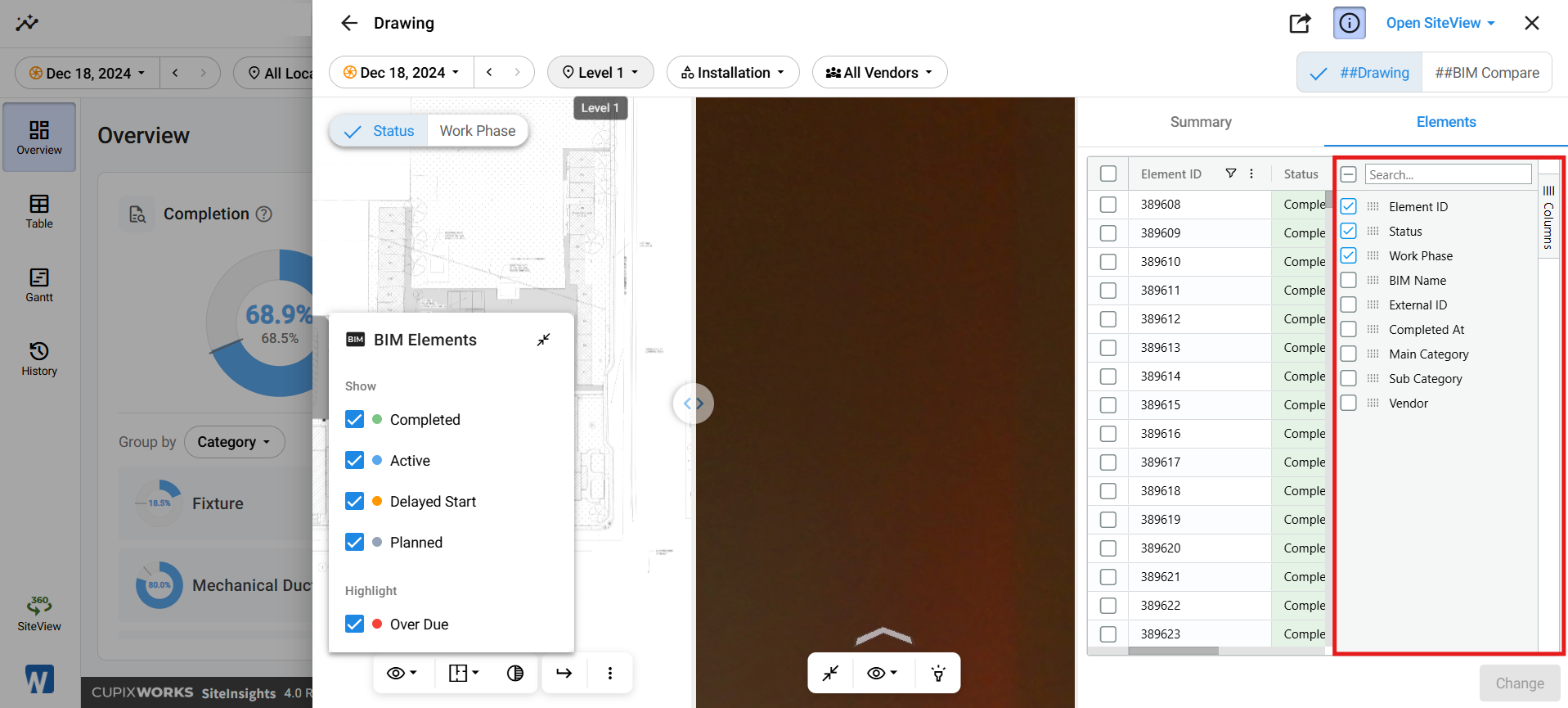

Elements 표에 열 추가

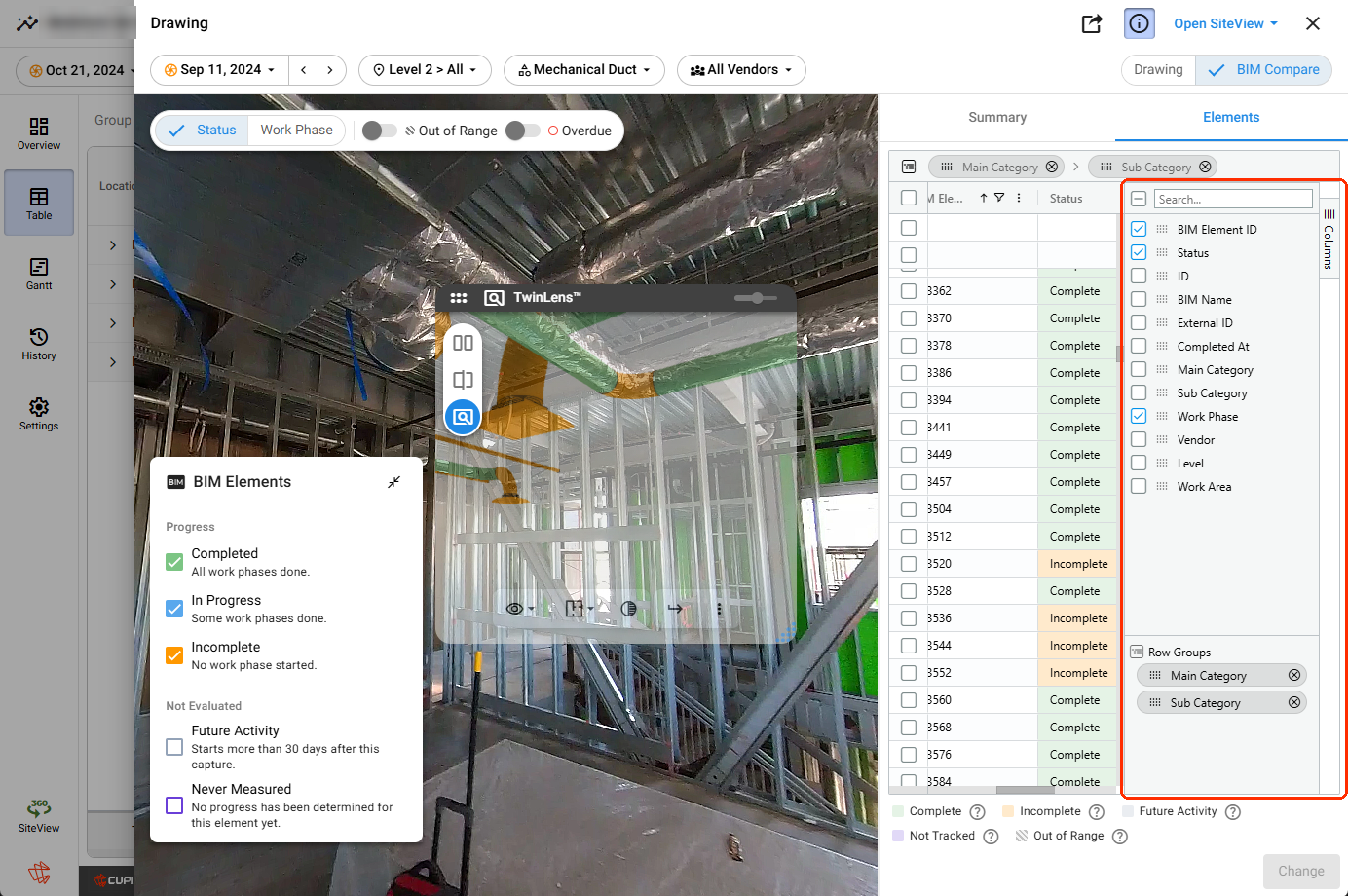

Elements 하위 탭에는 기본적으로 Element ID, Status, Work Phase 세 개의 열이 표시됩니다. 열을 더 표시하려면 패널 오른쪽 가장자리의 Columns 탭을 선택합니다. 사용 가능한 모든 열이 나열된 사이드 패널이 열립니다. 다음 중 원하는 항목을 선택해 표에 추가합니다:

• Element ID(기본값)
• Status(기본값)
• Work Phase(기본값)
• BIM Name
• External ID
• Completed At
• Main Category
• Sub Category
• Vendor

패널 상단의 검색창으로 긴 열 목록을 필터링합니다. 선택을 해제하면 해당 열이 표에서 제거됩니다.

하나 이상의 BIM 요소 상태를 변경하려면 Elements 하위 탭을 사용합니다:

• Elements 하위 탭을 선택합니다.
• 업데이트할 각 Element ID 옆의 체크박스를 선택합니다. 선택한 행이 강조 표시됩니다.
• 패널 오른쪽 하단의 Change를 선택합니다.
• Change 대화 상자에서 새 Status를 지정하고, 상태가 Complete인 경우 완료 날짜도 지정합니다.
• Save를 선택합니다.

Status 열이 즉시 업데이트되고 BIM 오버레이의 색상도 그에 맞게 다시 표시됩니다.

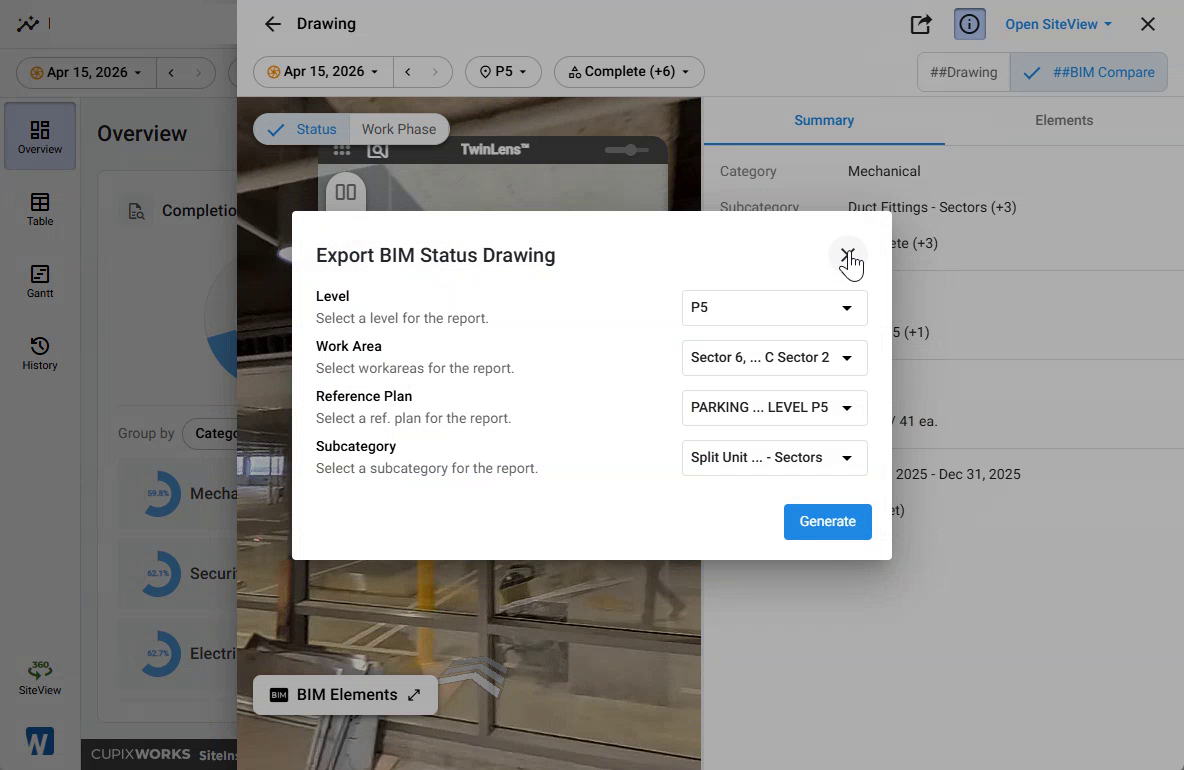

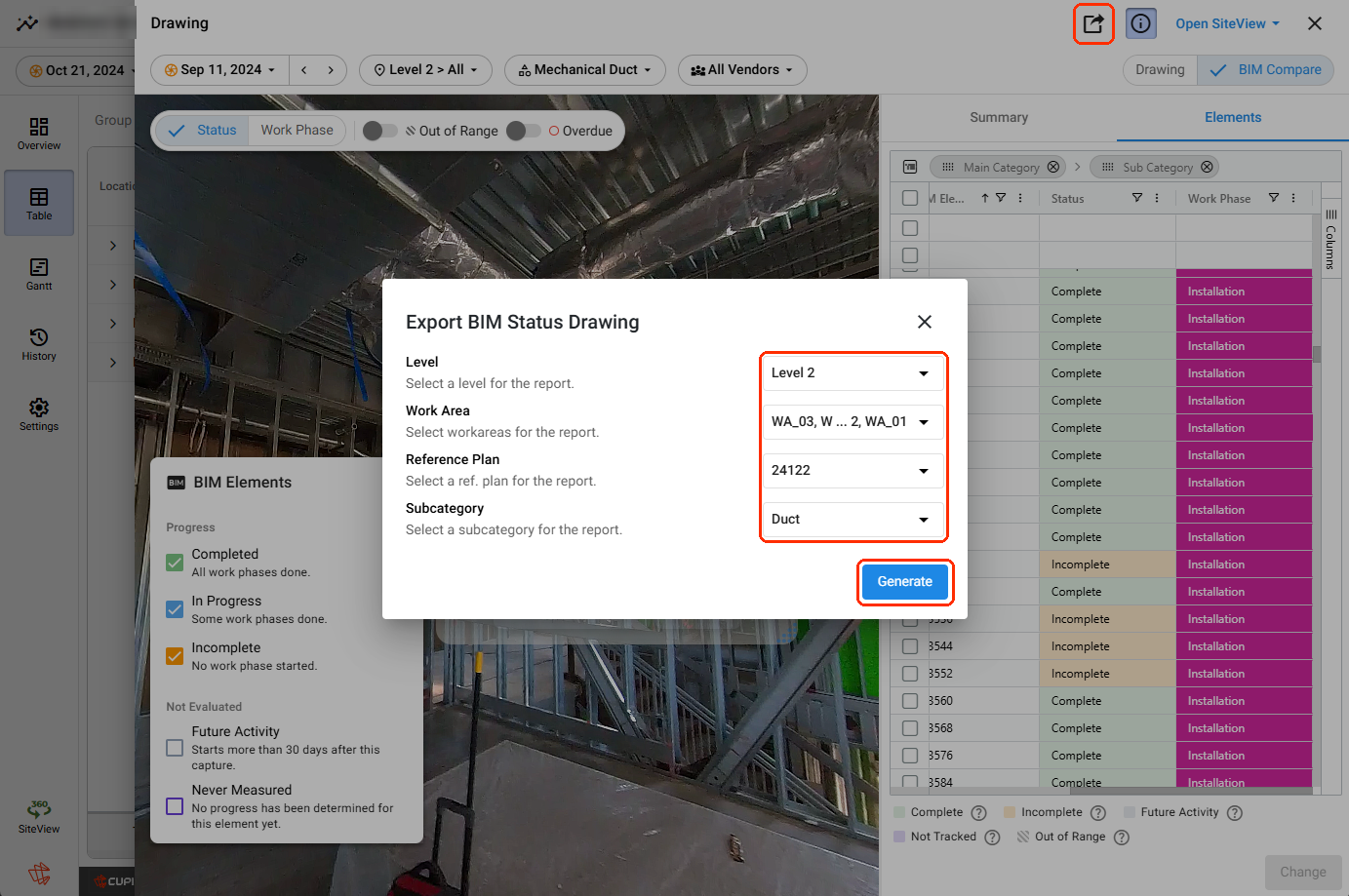

Export BIM Status Drawing

회의나 리포트에서 공유할 상태별 색상 도면 스냅샷을 생성하려면:

• 내보낼 레벨과 작업 구역의 Drawing View를 엽니다.
• 내보내기 메뉴(Drawing View 오른쪽 상단의 공유 아이콘)에서 Export BIM Status Drawing을 선택합니다.
• 대화 상자에서 Level, Work Area, Reference Plan, Subcategory를 선택합니다.
• Generate를 선택합니다.

상태별 색상이 적용된 도면은 PNG 파일로 브라우저의 기본 다운로드 위치에 저장됩니다.

진행 리포트 생성

어느 탭에서든 PDF 형식의 진행 리포트를 생성하려면:

• 헤더 오른쪽 상단의 Export SiteInsights Report 아이콘을 선택합니다.
• Export Progress Report를 선택합니다.
• 1단계(Data)에서 Capture Date, BIM Categories, Levels, Task Date Range 중에서 선택합니다.
