SiteInsights 3.0 대시보드 개요

목차

• 소개
• Overview 페이지
  • 요약
  • 화면
  • 진행 리포트 생성
• Schedule 페이지
  • 요약
  • 화면
• Detail View 페이지
  • 요약
  • 화면
  • Reality Check
  • 필터 옵션
  • Work Details
• 액티비티에 대한 추가 정보

소개

SiteInsights 3.0 대시보드는 세 개의 페이지로 구성됩니다:

• Overview - 프로젝트 진행 상황을 한눈에 보여 주는 페이지입니다.
• Schedule - 작업 단위로 진행률을 추적하여 종합적인 프로젝트 인사이트를 제공하는 페이지입니다.
• Detail View - 협력사와 작업 구역을 기준으로 BIM Viewer, Capture Viewer, 표 형태의 화면을 통해 공간 맥락을 보여 주는 페이지입니다.

SiteInsights 대시보드는 왼쪽 사이드바 내비게이션에서 접근할 수 있는 네 개의 탭으로 구성됩니다:

• Overview — 완료 상태, 추세 예측, 항목별 내역 등 프로젝트 진행률을 한눈에 요약해 보여 줍니다.

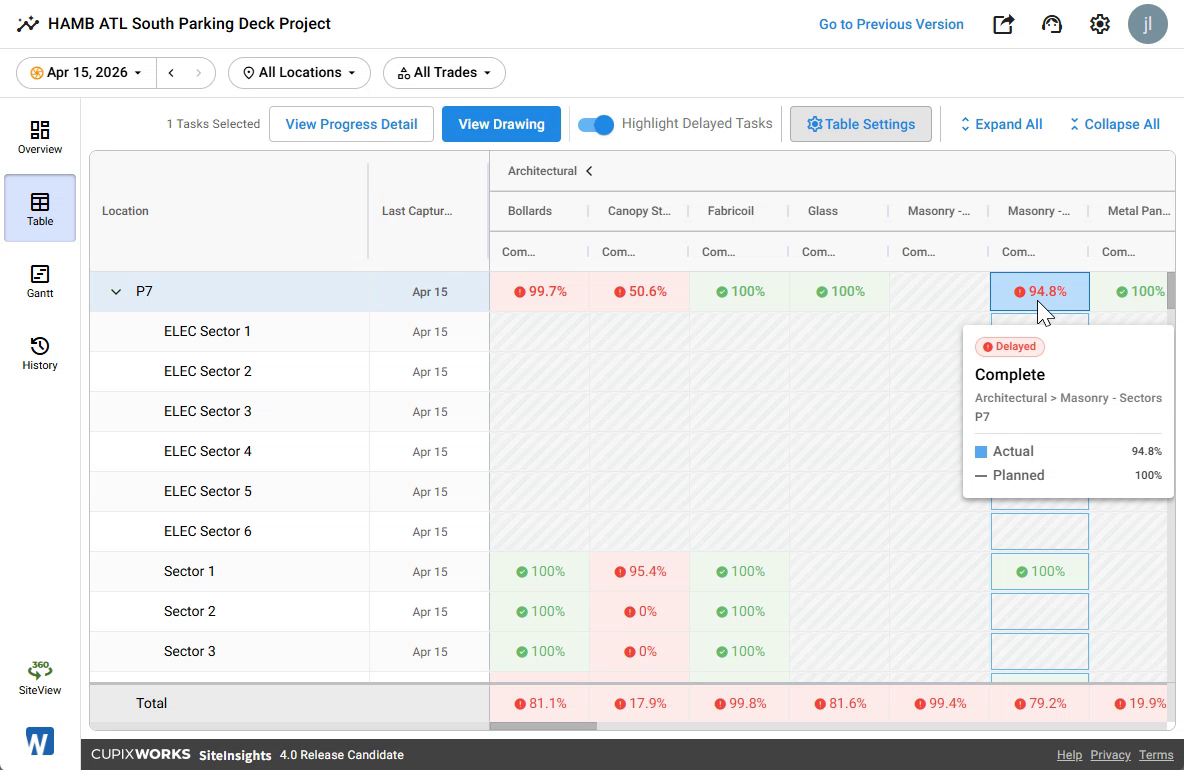

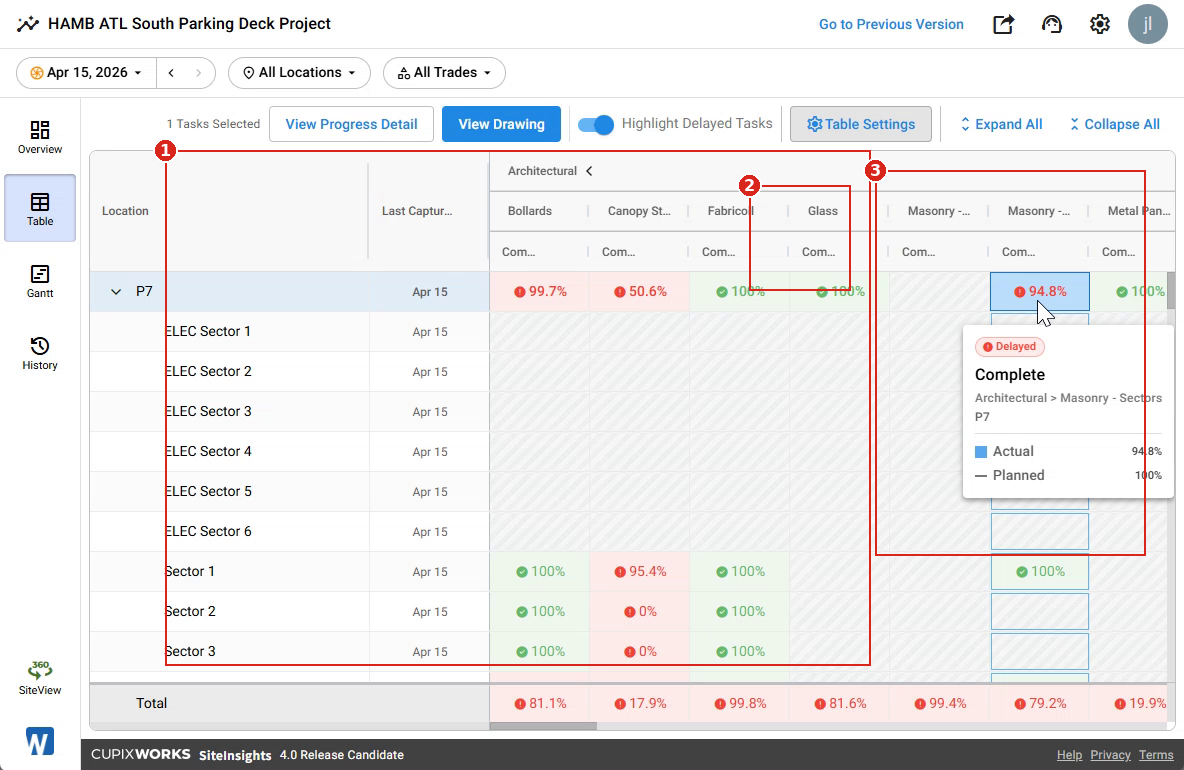

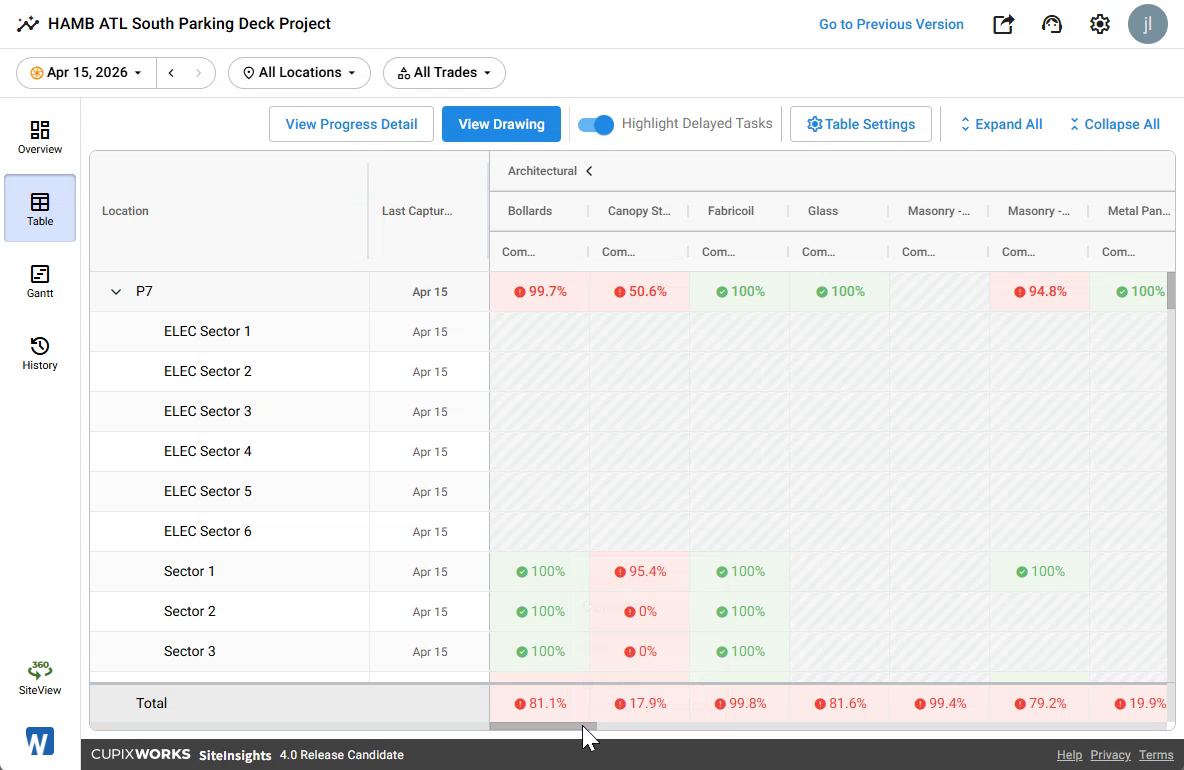

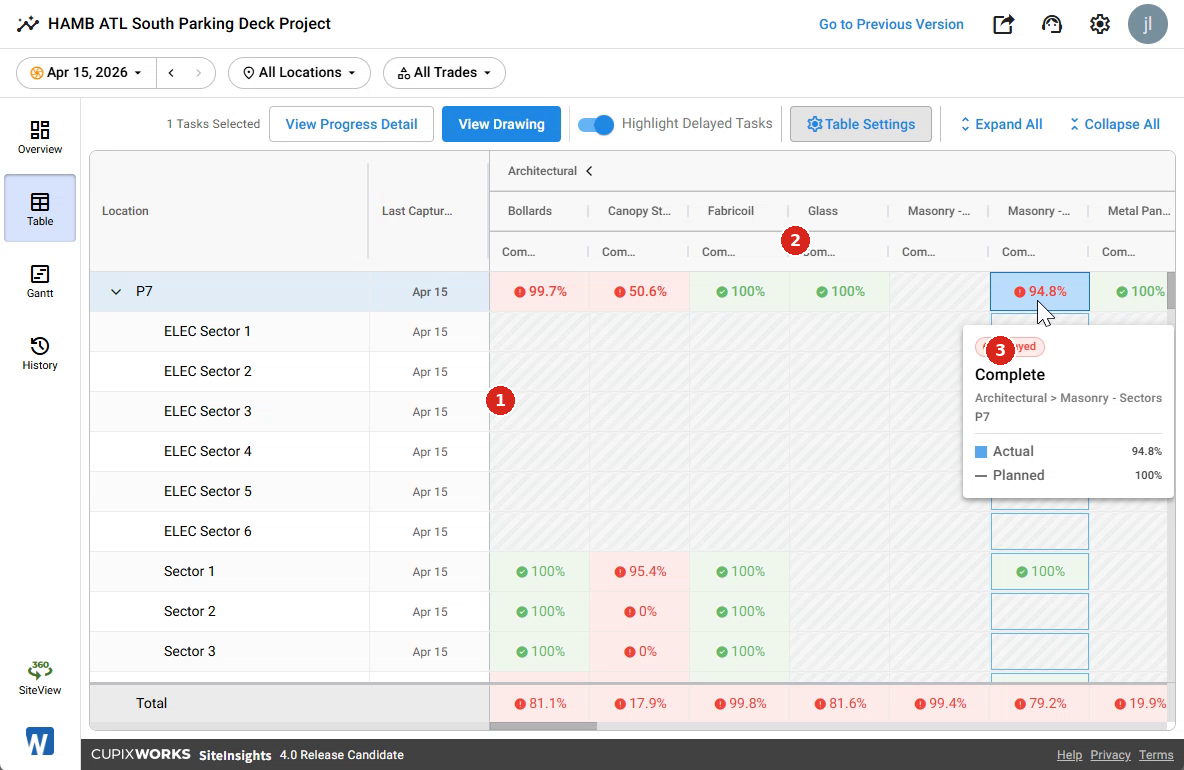

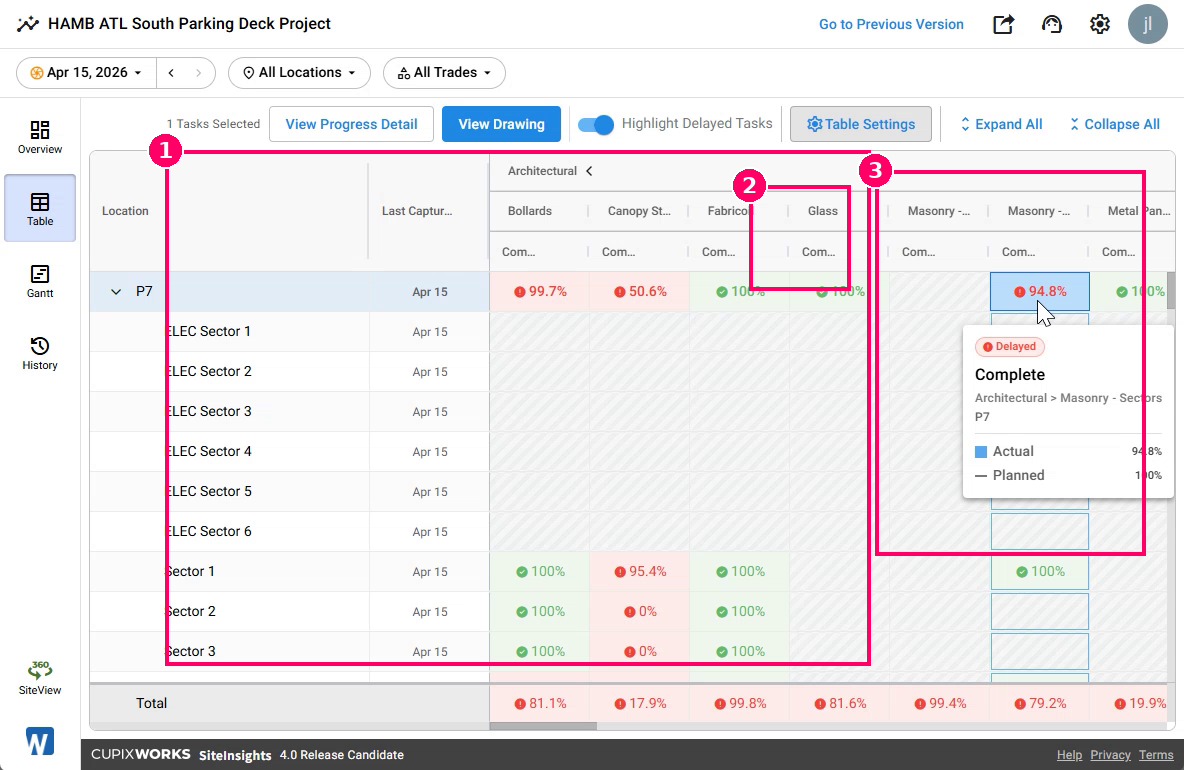

• Table — 레벨, 작업 구역, 공종 또는 협력사를 기준으로 정리한 진행률 매트릭스를 표시하며, Field View와 Progress Detail로 이동할 수 있습니다.

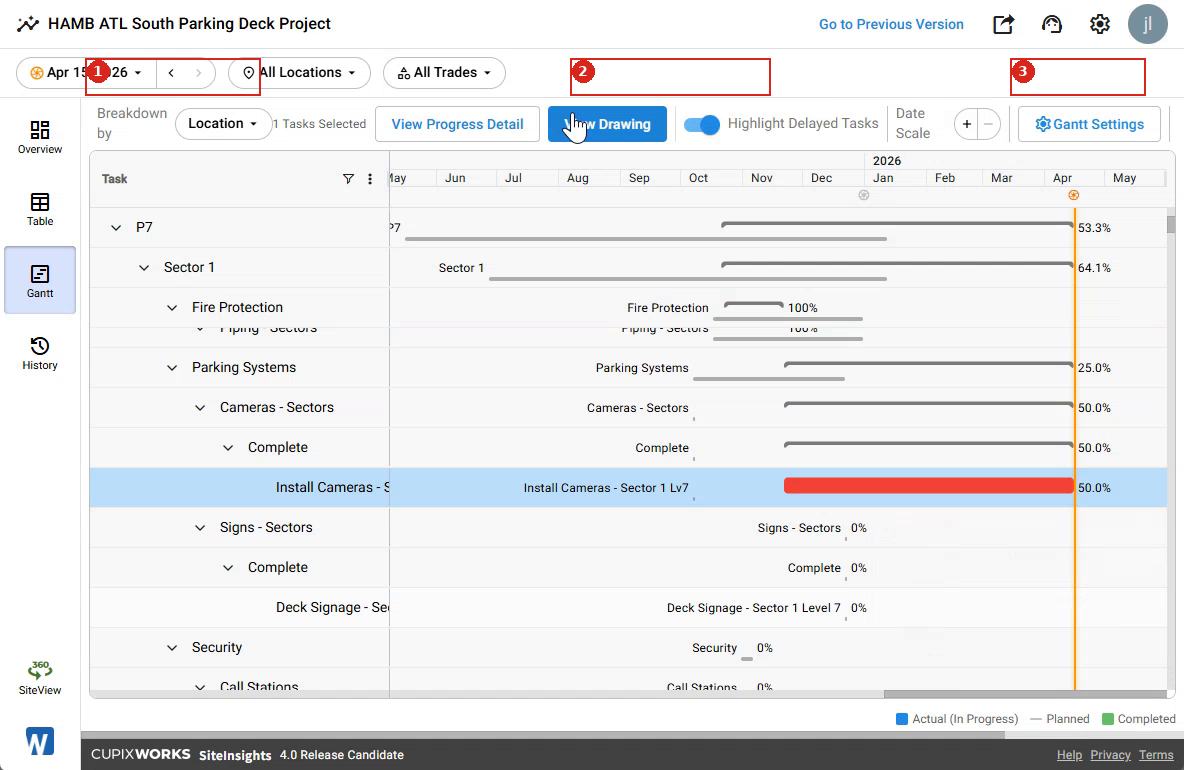

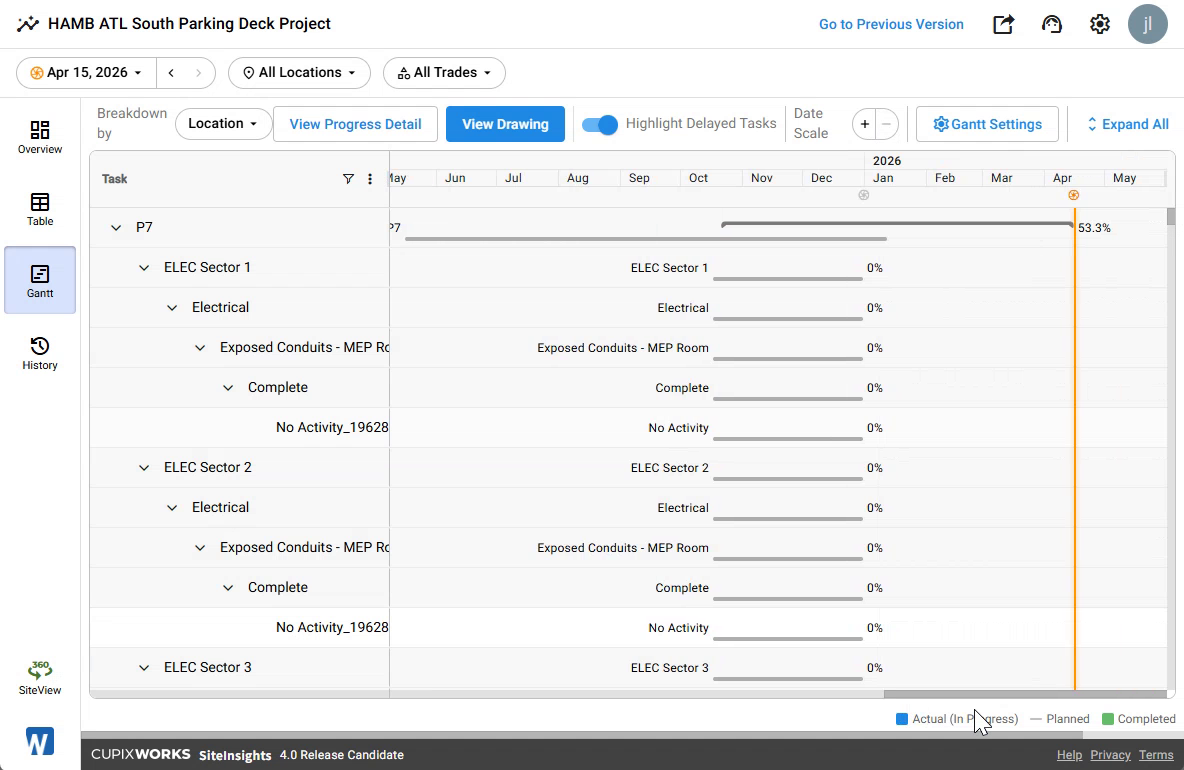

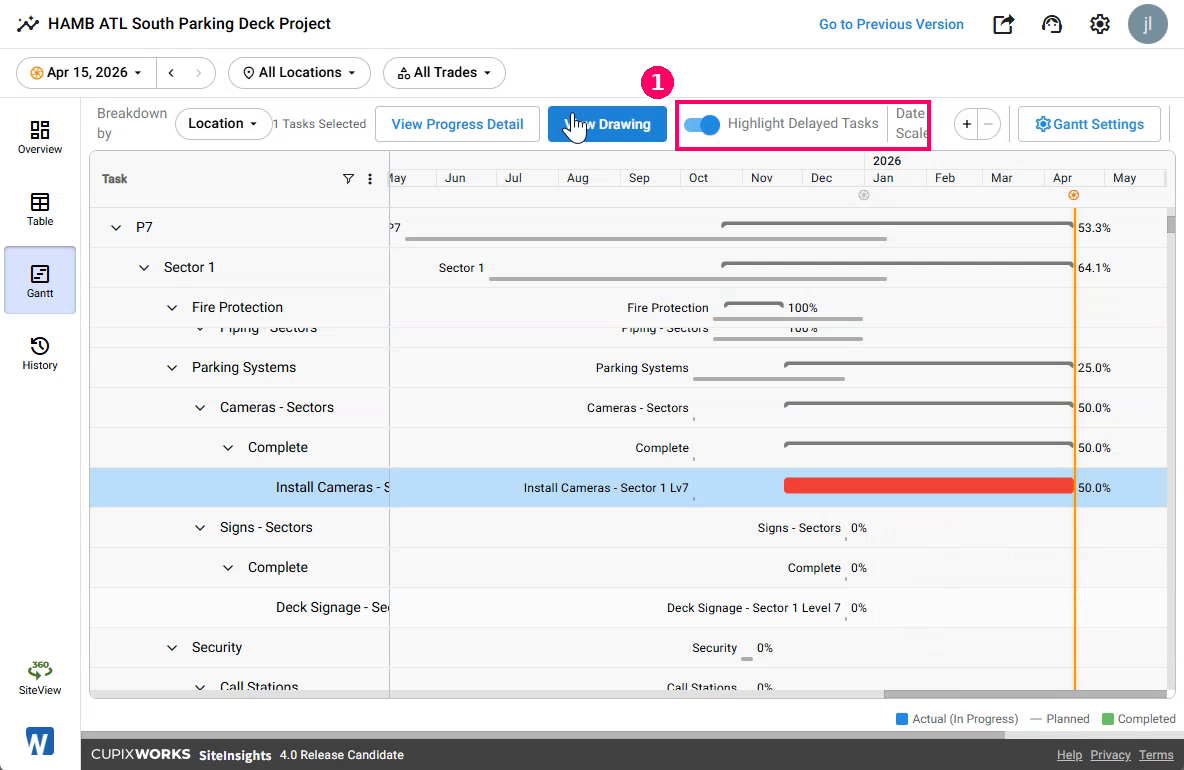

• Gantt — 계획 일정 대비 작업 단위 진행률을 Gantt 차트 형식으로 시각화하며, 레벨·작업 구역·카테고리별 계층 구조로 나누어 보여 줍니다.

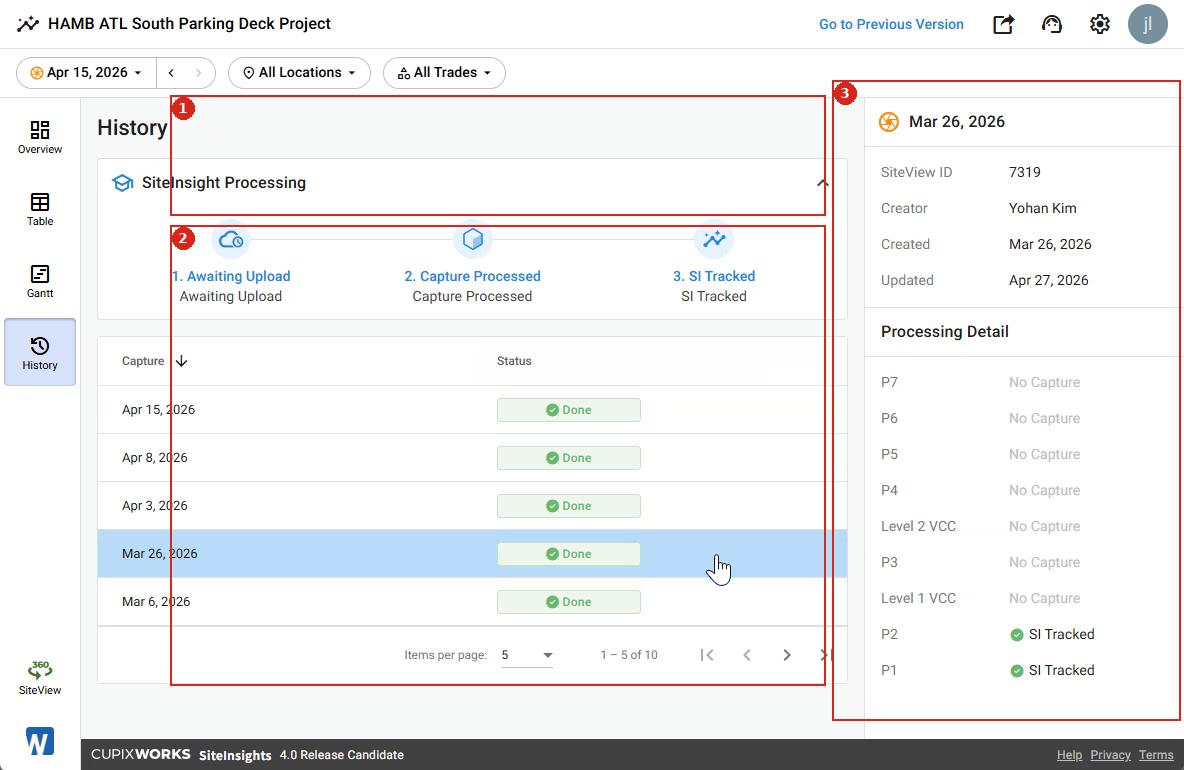

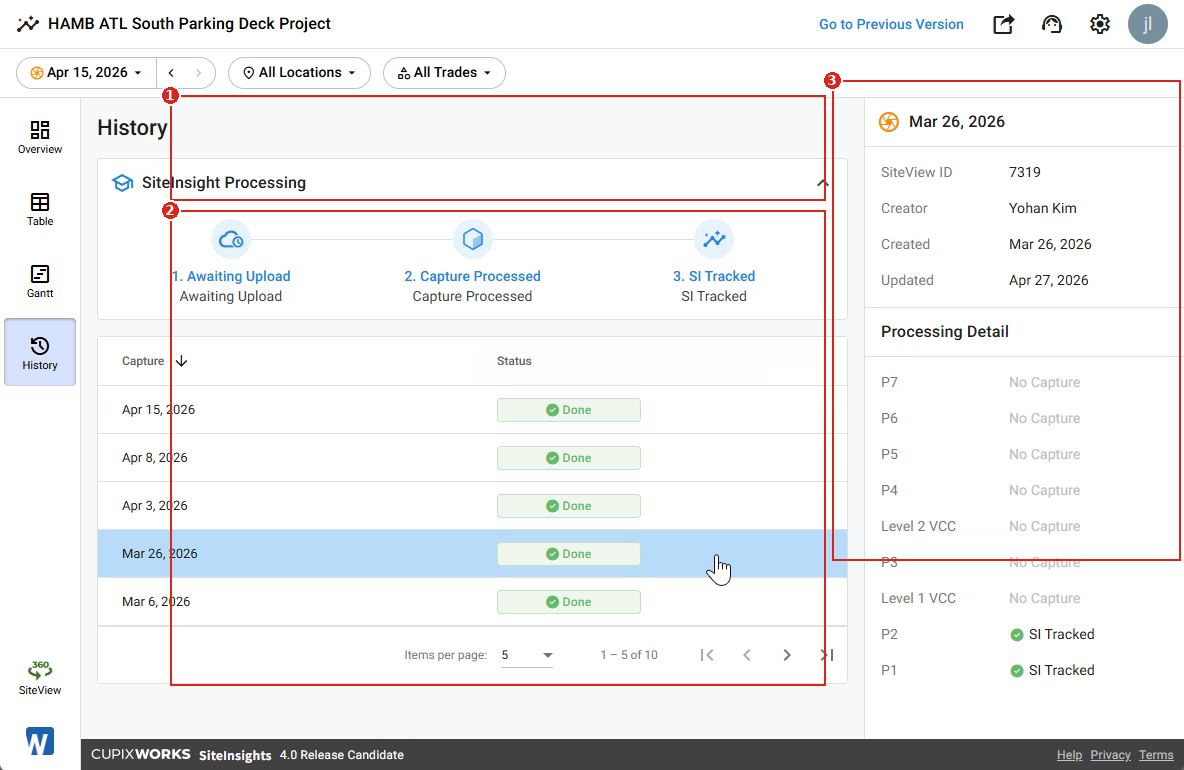

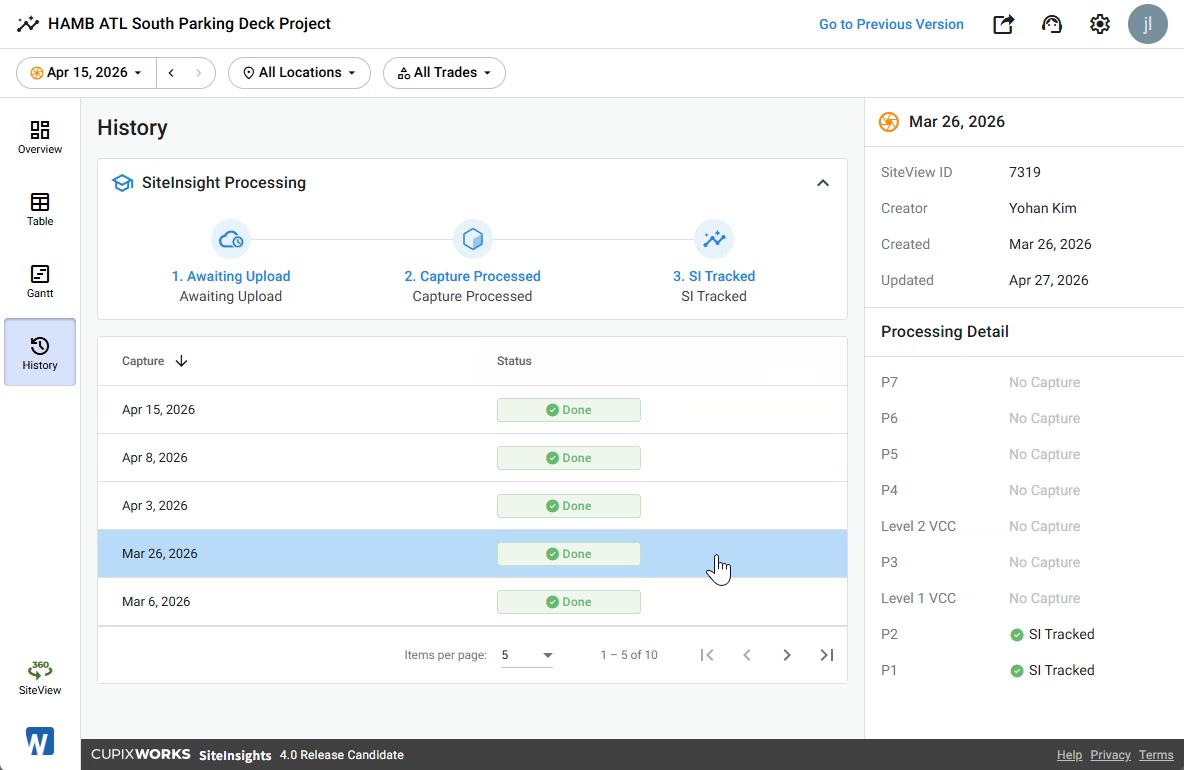

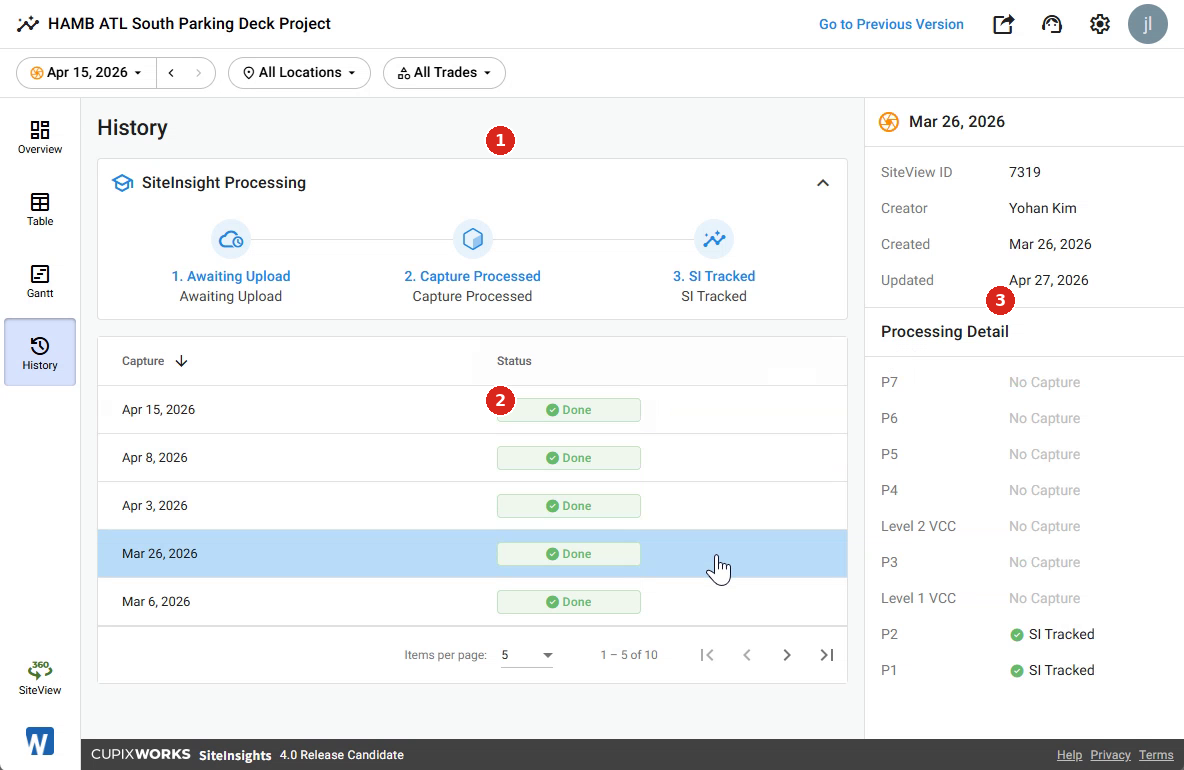

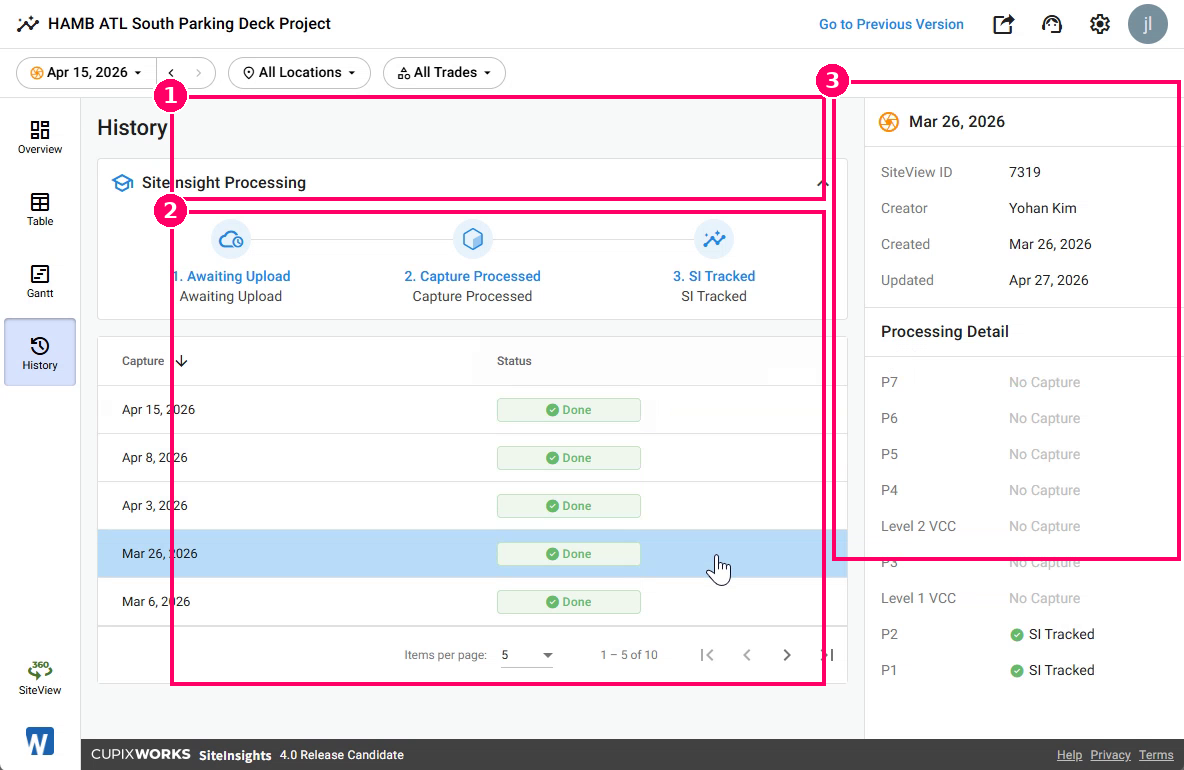

• History — Site Insight 처리 파이프라인과 레벨별 처리 세부 정보를 포함해 각 캡처의 처리 상태를 보여 줍니다.

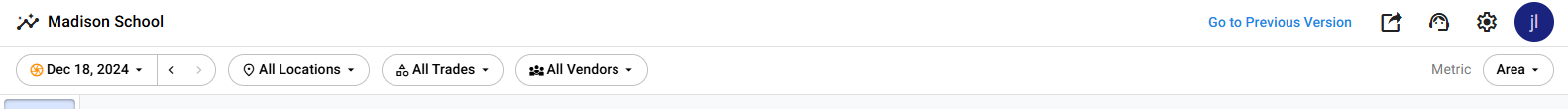

대시보드 컨트롤

네 개의 탭은 모두 대시보드 헤더의 공통 컨트롤을 함께 사용합니다:

• Capture Date Selector — 캡처 날짜를 선택하면 해당 시점의 진행률을 확인할 수 있습니다. 좌우 화살표로 사용 가능한 캡처 날짜 사이를 이동합니다.
• Location Filter — {Level Name} > {Work Area Name} 드롭다운으로 레벨과 작업 구역을 기준으로 대시보드를 필터링합니다.
• Trade Filter — Trade Name 드롭다운으로 공종을 기준으로 필터링합니다.
• Vendor Filter — Vendor Name 드롭다운으로 협력사를 기준으로 필터링합니다

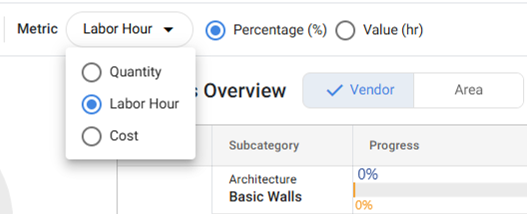

• Metric — 표시할 진행률 지표를 선택합니다. 옵션에는 Percentage (%)와 Value (hr)가 있습니다.

[image-placeholder]

참고: 통합 사용자 지정 단위(노무 시간 또는 비용)가 설정되어 있지 않으면 진행률이 기본적으로 백분율로 표시됩니다. 사용자는 SiteInsights 설정 과정에서 사용자 지정 지표를 정의할 수 있습니다. 자세한 내용은 SiteInsights 설정 가이드를 참고하세요.

[REVIEW] 지표 옵션의 전체 목록을 확인해야 합니다. 스크린샷에는 Overview에 'Percentage (%)'와 'Value (hr)'가, 다른 탭에는 'Quantity'가 표시되어 있습니다. 동일한 선택기인지 탭별로 다른지 확인이 필요합니다.

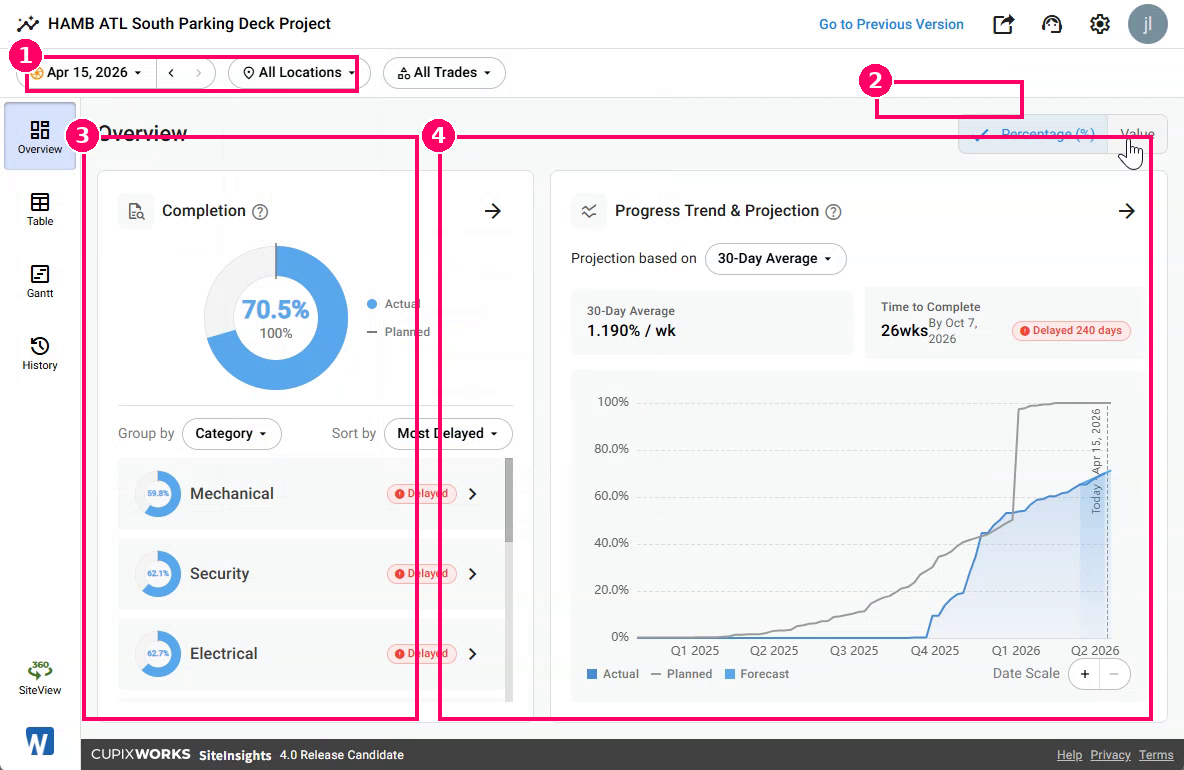

Overview 페이지

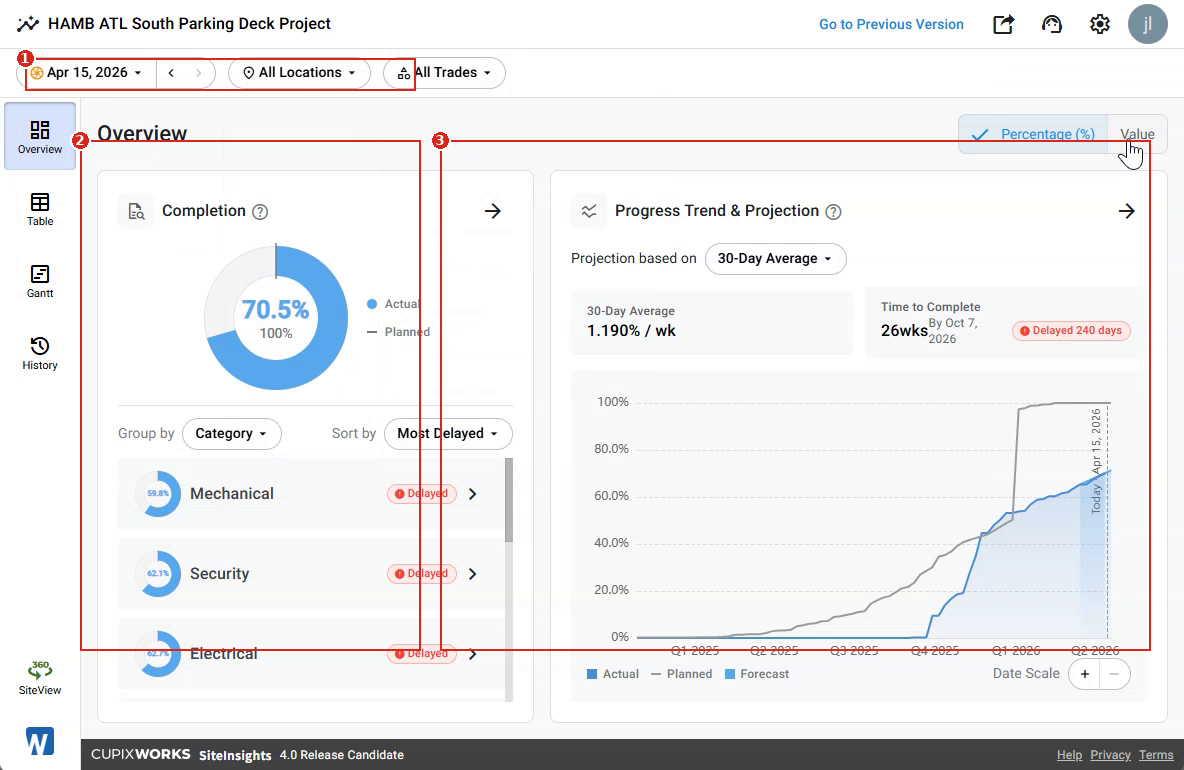

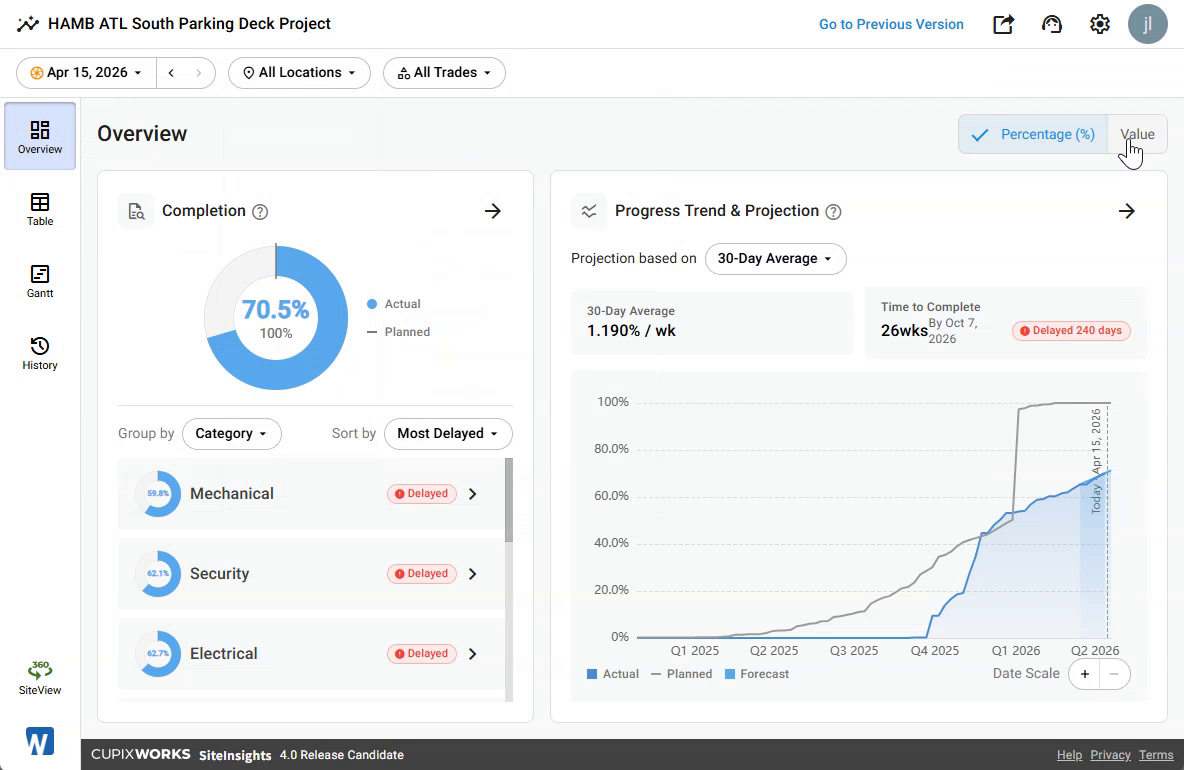

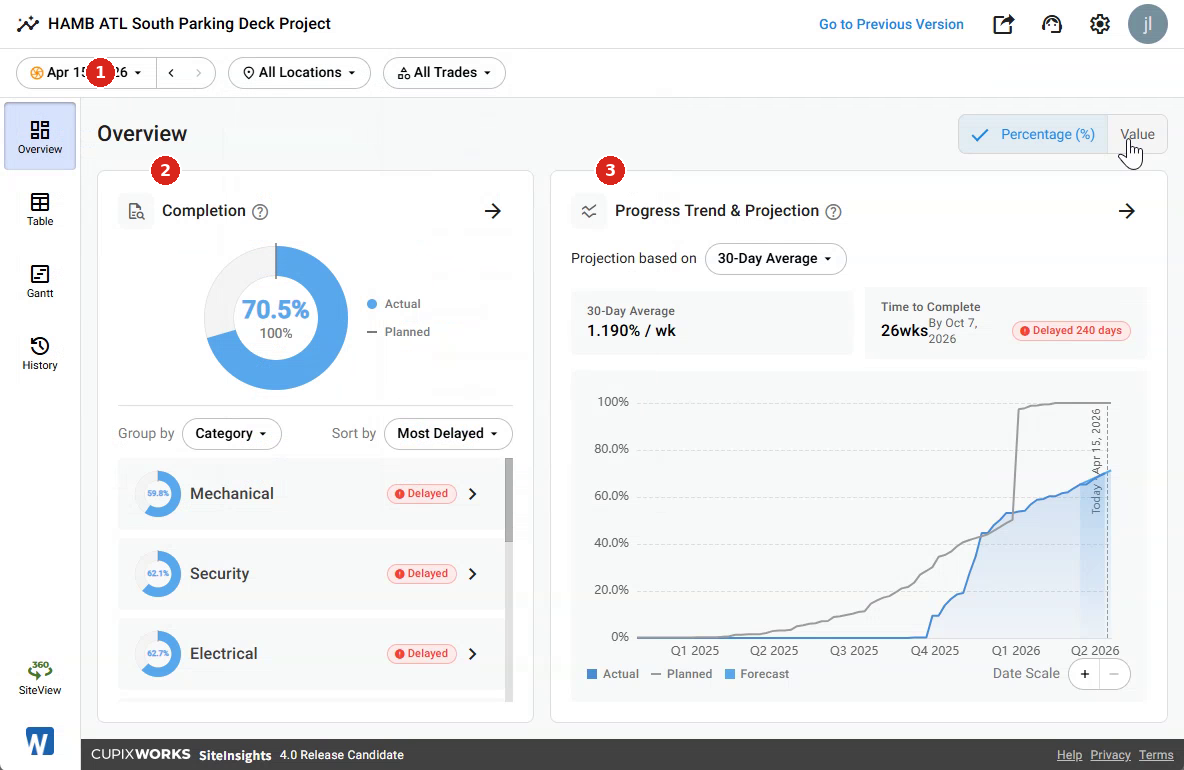

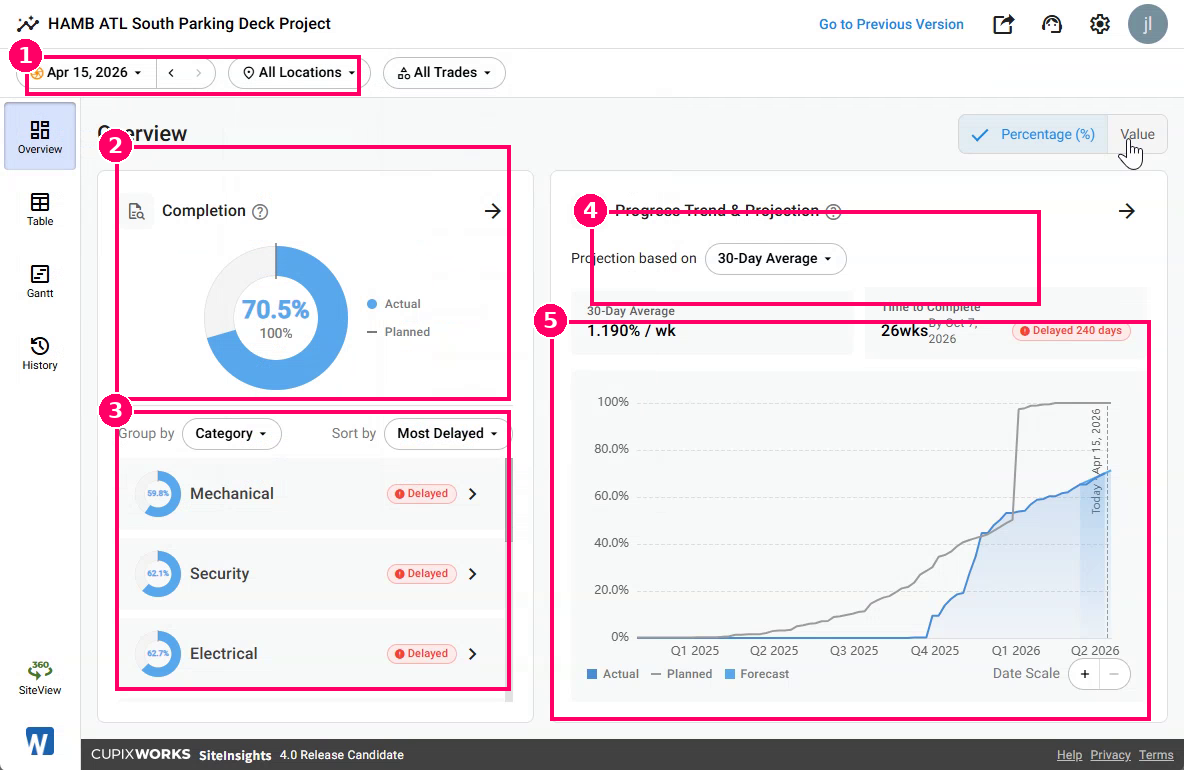

Overview 탭은 전체 프로젝트 진행률을 한눈에 보여 줍니다. 왼쪽의 Completion 패널과 오른쪽의 Progress Trend & Projection 패널 두 개의 주요 패널로 구성됩니다.

[image-placeholder]

Completion

Completion 패널은 도넛 차트로 전체 진행률을 표시하며, 완료된 작업의 비율과 지연된 비율을 보여 줍니다.

도넛 차트 아래에는 그룹별 진행률이 표시됩니다. Group by 드롭다운을 사용해 Work Phase, Vendor 등 사용 가능한 기준으로 구성합니다. 각 그룹 항목에는 개별 진행률과 일정 상태 배지가 표시됩니다:

• Delayed — 계획 일정보다 진행이 늦습니다.
• Ahead — 계획 일정보다 진행이 빠릅니다.
• On Time — 계획 일정대로 진행되고 있습니다.

[REVIEW] 개발이 완료되면 사용 가능한 'Group by' 옵션의 전체 목록과 상태 배지 전체 구성을 확인해야 합니다.

Progress Trend & Projection

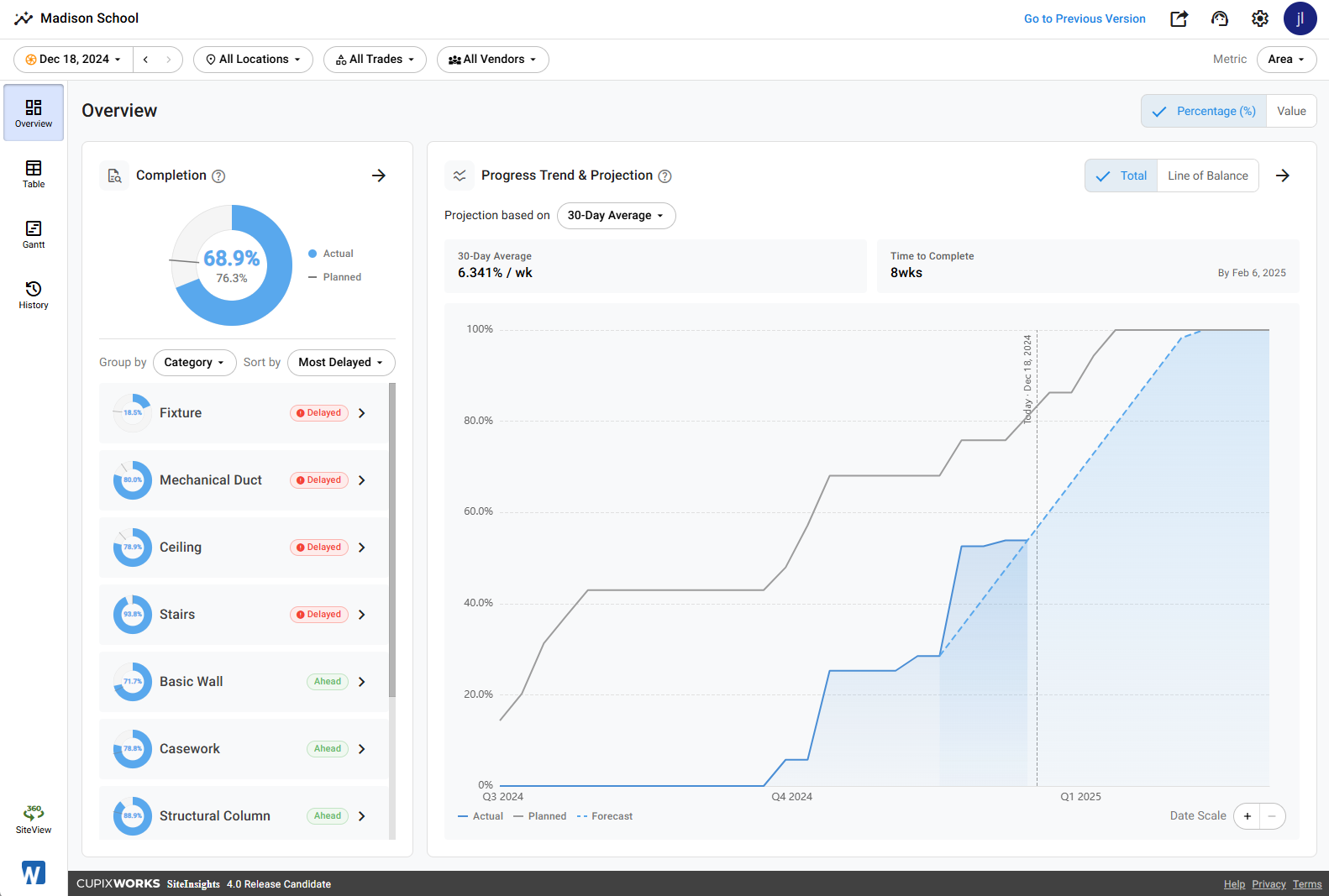

Progress Trend & Projection 패널은 계획 일정 대비 실제 진행률을 비교하는 S-curve 차트를 예측 전망과 함께 표시합니다.

• Projection based on — 드롭다운에서 예측 기준을 선택합니다(예: 30-Day Average).
• 30-Day Average — 주간 평균 진행 속도를 표시합니다(예: 4.8% / wk).
• Time to Complete — 남은 예상 주 수와 예상 완료일을 표시합니다. 프로젝트가 일정보다 지연된 경우 지연 표시가 함께 나타납니다(예: 'Delayed 32 days').

차트 범례에는 다음이 포함됩니다:

• Actual(파란색 영역) — 현재까지 기록된 실제 진행률입니다.
• Planned(회색 선) — 계획 일정 기준선입니다.
• Forecast(연한 파란색 영역) — 선택한 예측 기준에 따른 향후 예상 진행률입니다.

차트에는 현재 날짜를 나타내는 Today 마커가 표시됩니다.

Progress Trend & Projection 헤더 옆의 화살표 아이콘을 클릭하면 Progress Detail 패널에서 더 큰 차트를 볼 수 있습니다.

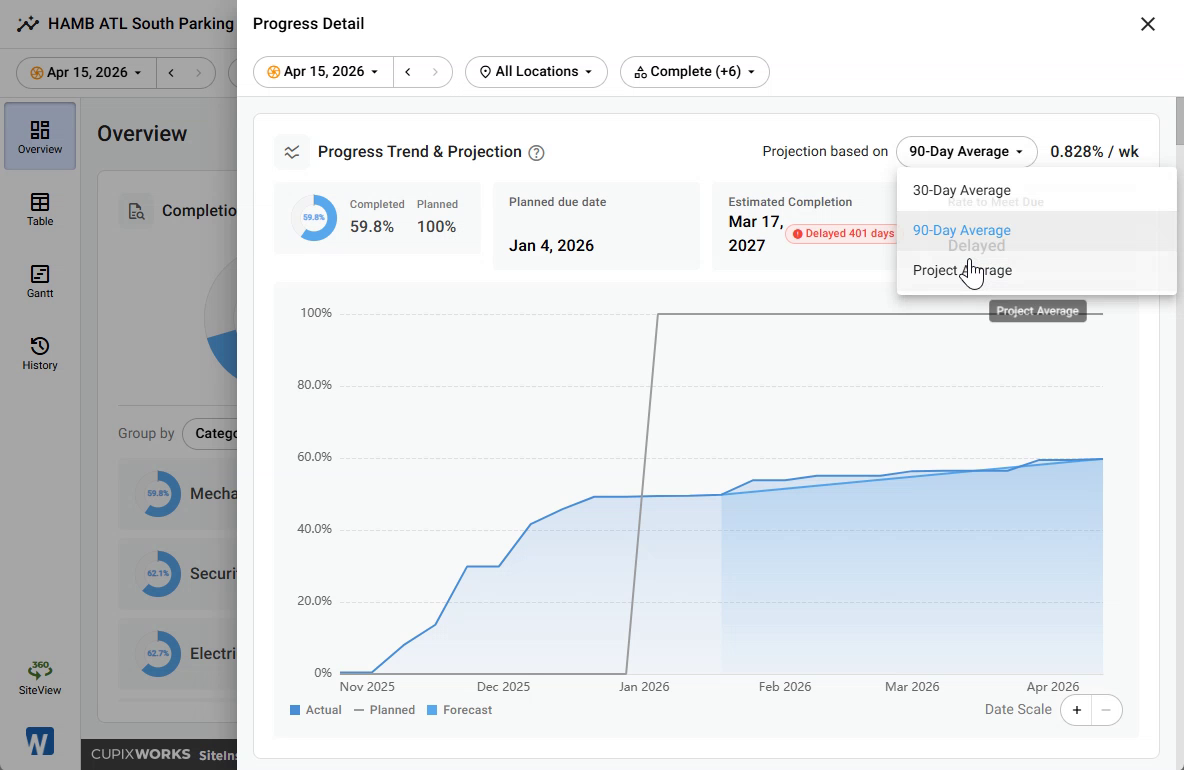

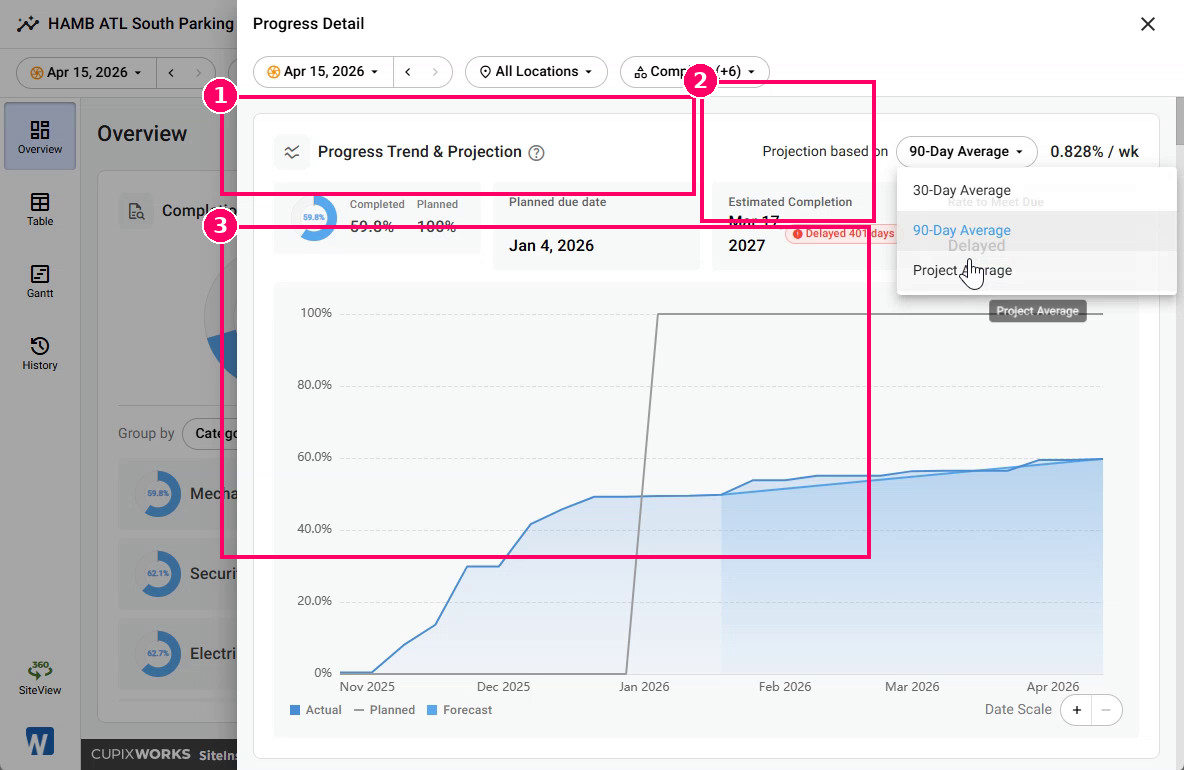

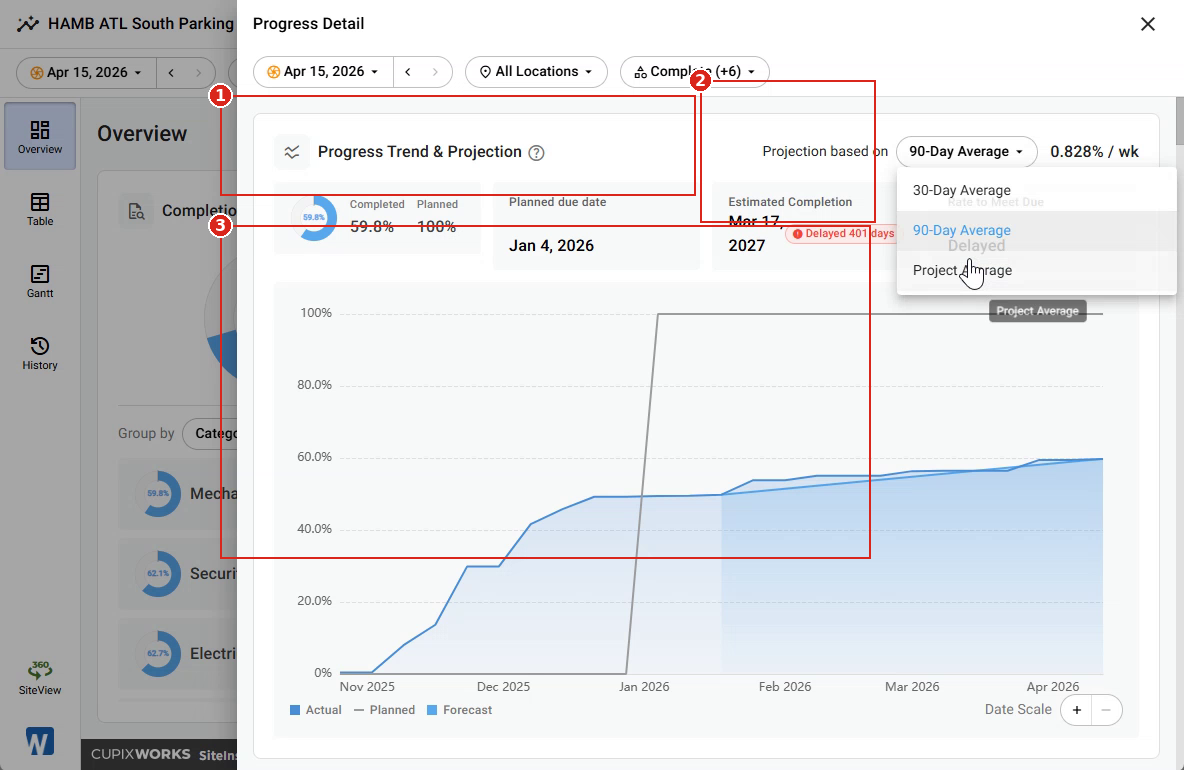

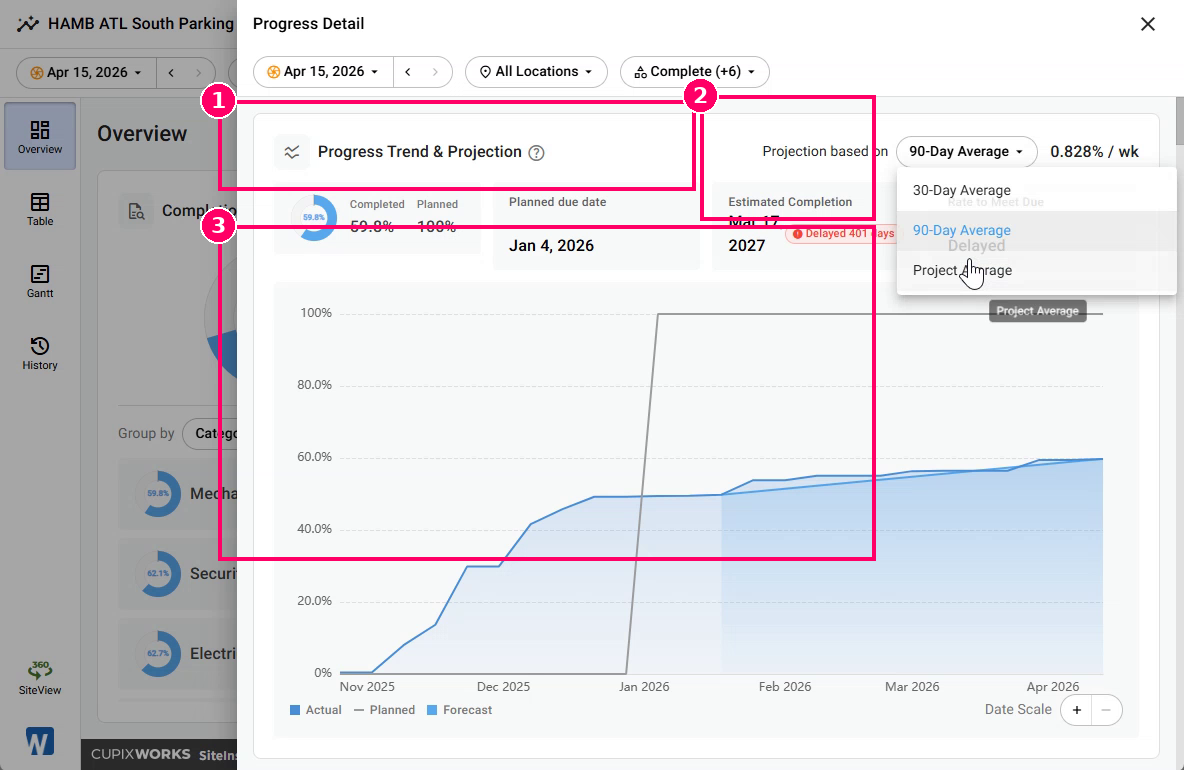

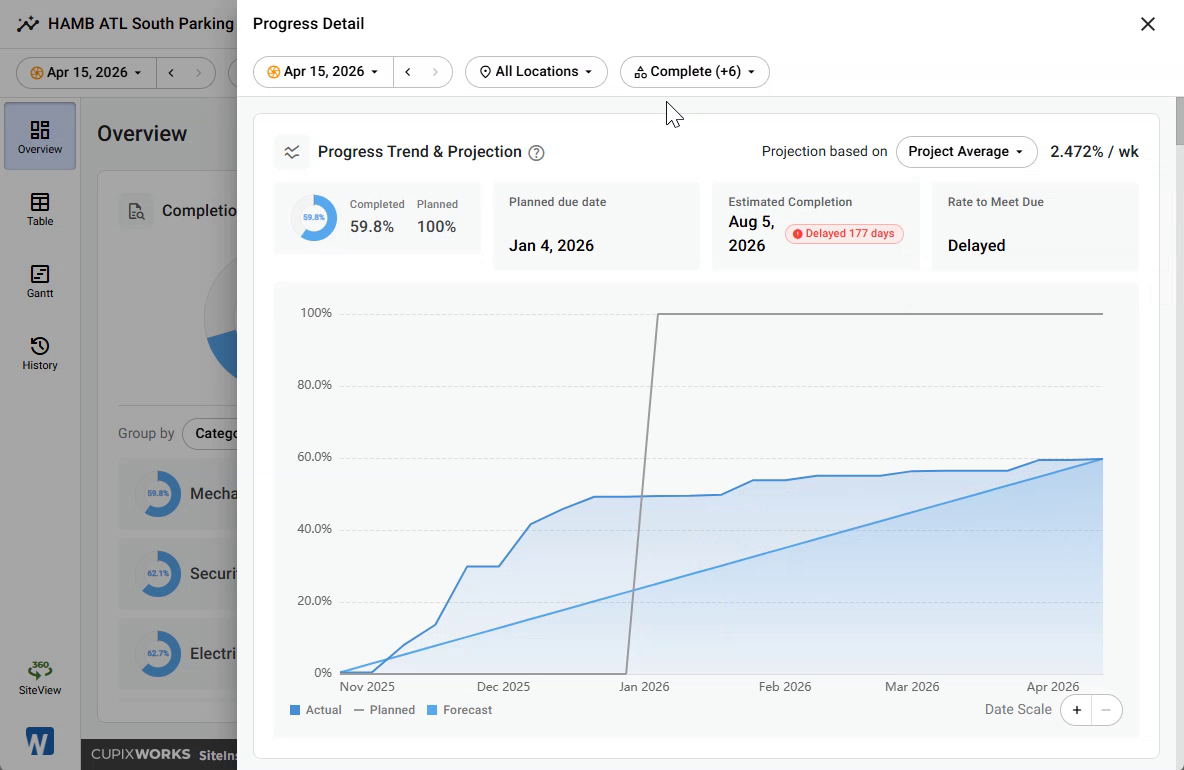

Progress Detail

Progress Detail 패널은 Overview 탭에서 열 수 있는 슬라이드인 화면입니다. 프로젝트 진행률을 더 자세히 나누어 보여 줍니다.

[image-placeholder]

요약

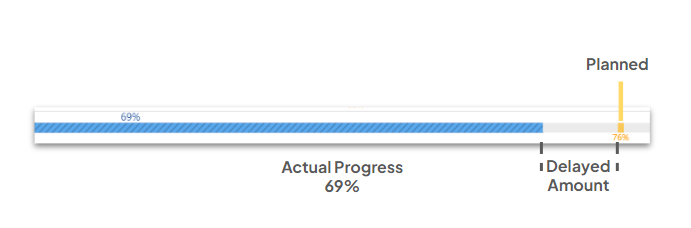

• 실제 진행률을 표시합니다(지연된 수량 모두 포함).
• 지표: 기본값은 Quantity (%)입니다. 다음 사항을 참고하세요:
  • 사용자는 사용자 지정 지표(노무 시간 또는 비용)를 정의할 수 있습니다.
  • 통합 사용자 지정 단위(노무 시간 또는 비용)를 지정하지 않으면 전체 진행률이 백분율로 표시됩니다.

화면

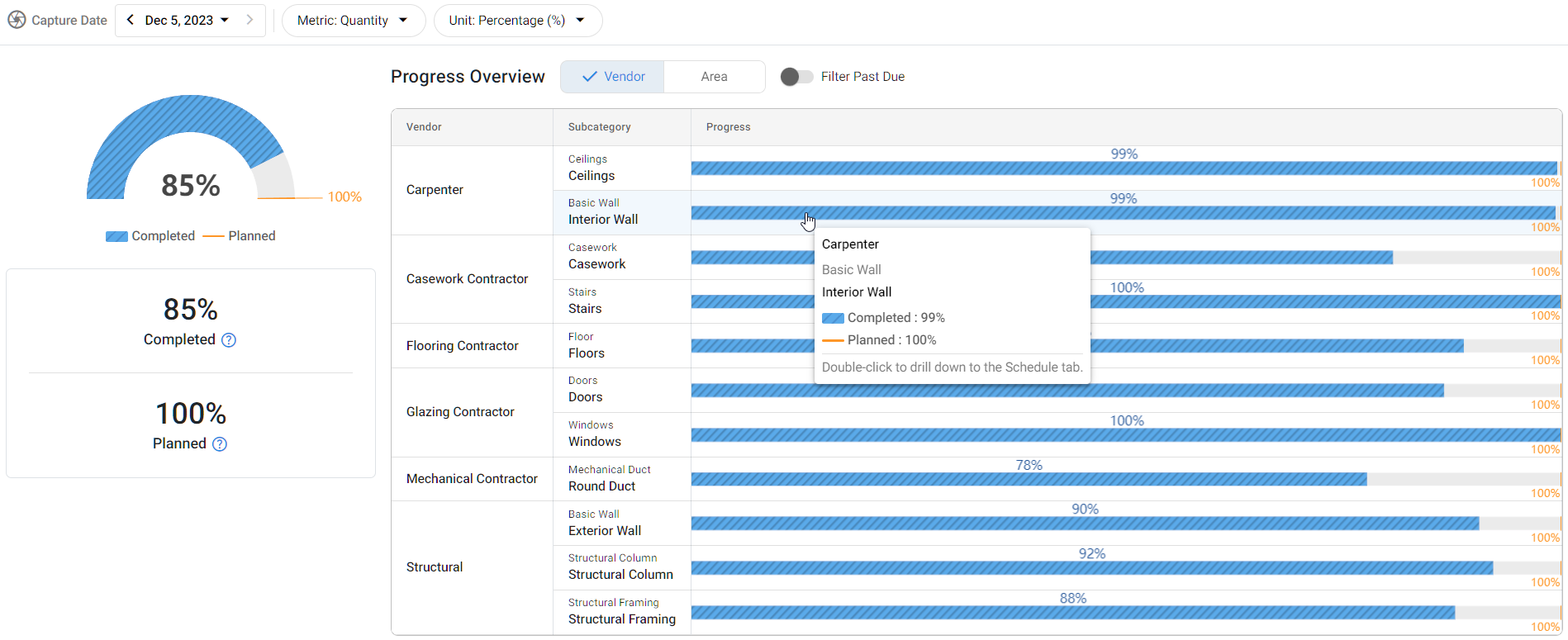

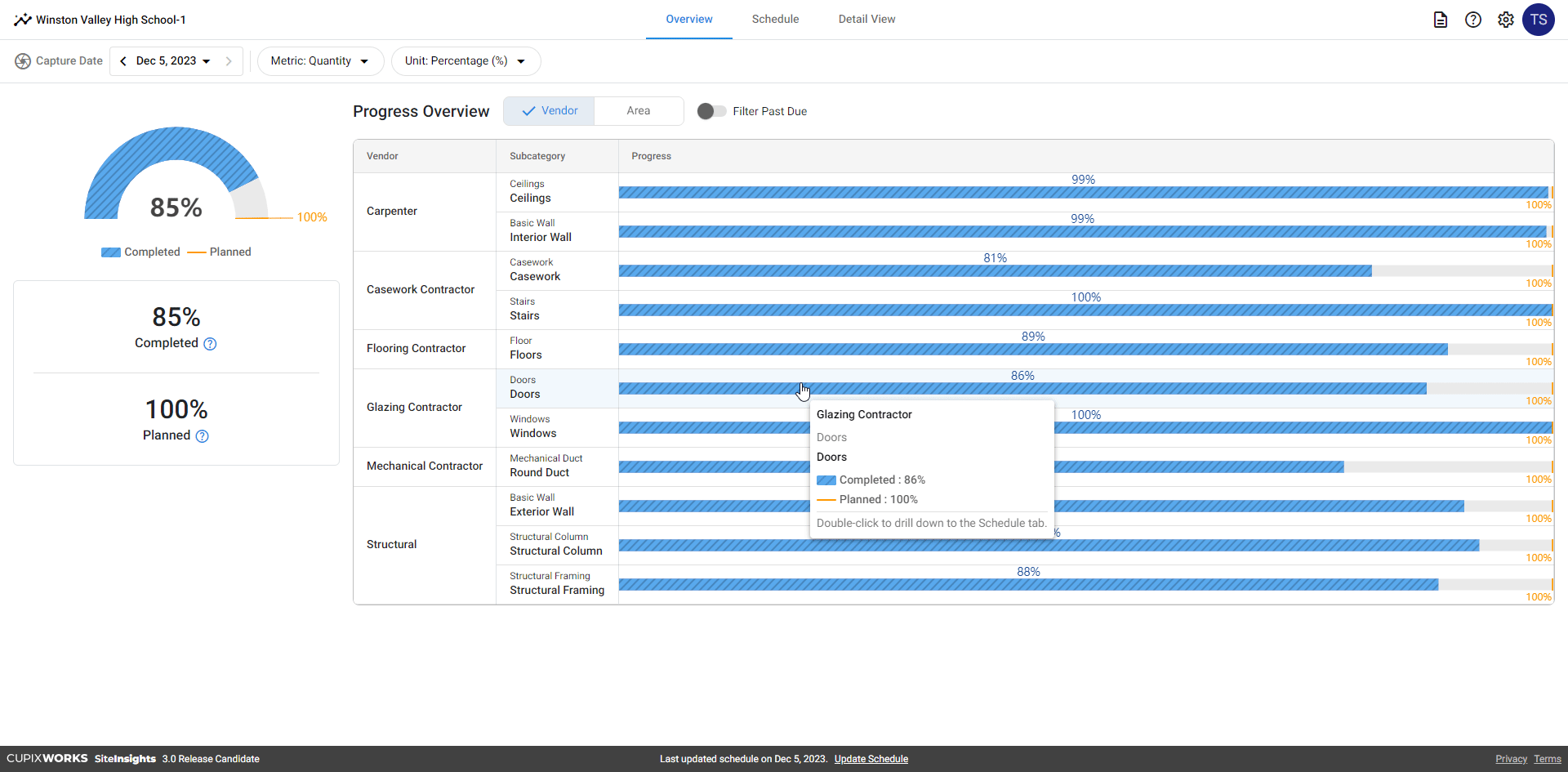

Vendor Table (Vendor Subcategory & Metric: Quantity %)

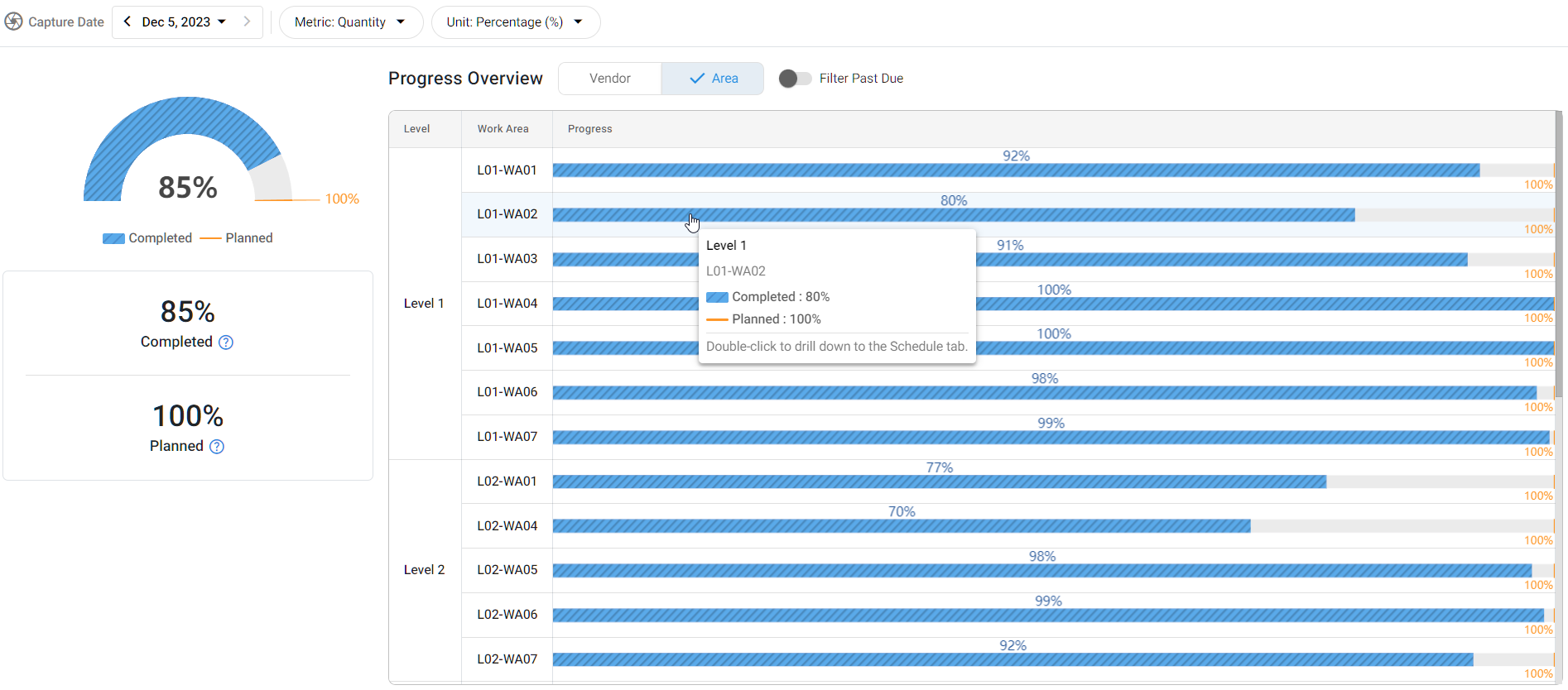

(Work) Area Table (Level Work Area) & Metric: Quantity %)

기한이 지난 항목만 표시하는 필터 옵션입니다.

차트를 더블 클릭하면 관련 데이터가 필터링되어 표시되는 Schedule 페이지로 이동합니다.

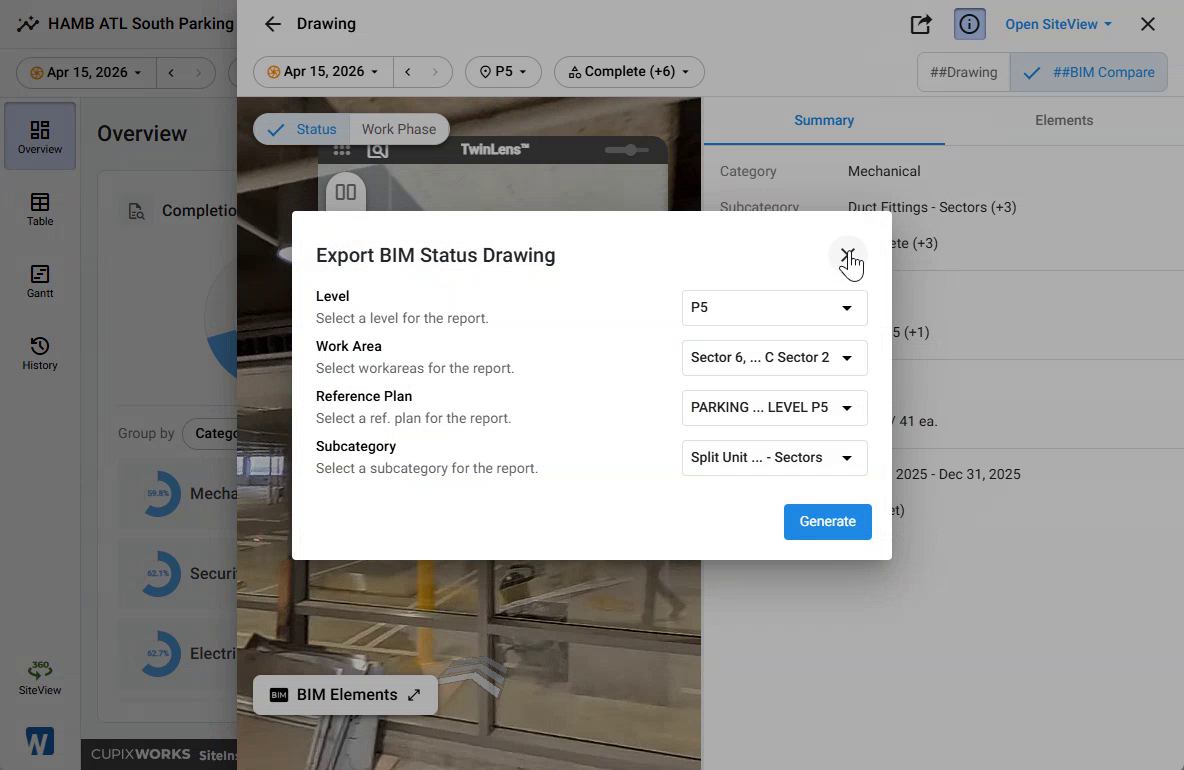

진행 리포트 생성

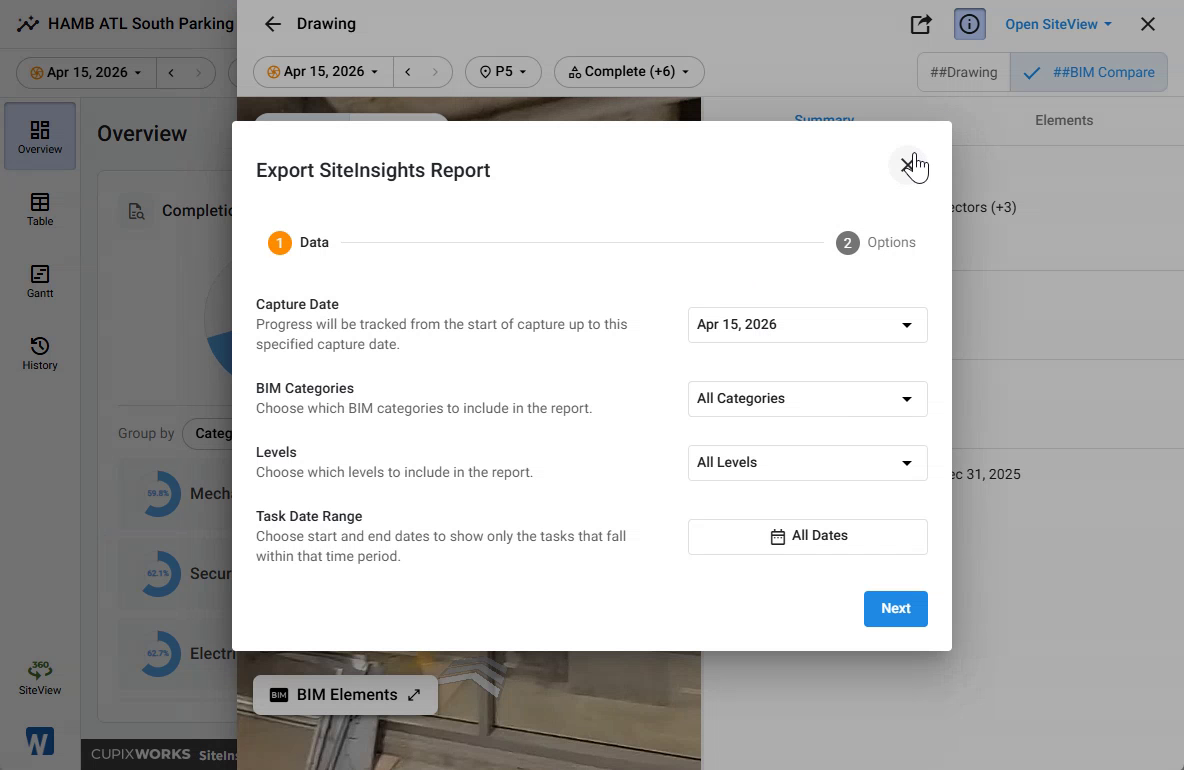

PDF 형식의 종합 진행 리포트를 생성하는 방법:

1. 헤더 오른쪽 상단의 Export SiteInsights Report 아이콘을 클릭합니다.
2. Export Progress Report를 클릭합니다.
3. 다음 옵션 중에서 선택합니다:
   • Capture Date
   • BIM Categories
   • Vendors
   • Levels
   • Task Date Range
4. Next를 클릭합니다.
5. 기본 그룹 기준을 Vendor 또는 Area 중에서 선택하고, 추세 차트를 포함할지 여부를 지정합니다(기본값은 포함).
6. Create를 클릭합니다.
7. 리포트가 새 탭에서 열립니다. 용지 크기와 레이아웃을 선택한 다음 Print as PDF를 클릭합니다.
8. Chrome 웹 브라우저를 사용하는 경우 새 창이 열립니다. Save를 클릭합니다.
9. PDF 파일을 저장할 폴더와 드라이브 위치를 선택한 다음 Save를 클릭합니다.
10. 이제 리포트가 열린 탭을 닫아도 됩니다.

Schedule 페이지

요약

• 작업 단위 진행률 추적:
  • 작업 단위로 진행률을 추적하여 종합적인 프로젝트 인사이트를 제공합니다.
  • 캡처 날짜를 조정하면 Gantt 차트에서 계획 일정과 현재 작업 진행률을 손쉽게 비교할 수 있습니다.
  • 가장 최근에 업데이트된 일정을 기준으로 Gantt 차트에 진행률을 표시하고, 처음과 마지막으로 감지된 객체를 표시합니다.
  • 일정 변경에 대한 대응을 간소화합니다.
• Completion Progress History:
  • 계획 일정과 실제 진행률을 비교하고, 이전 생산 속도를 바탕으로 완료일을 예측하며, 일정을 맞추는 데 필요한 생산 속도를 제공합니다.

화면

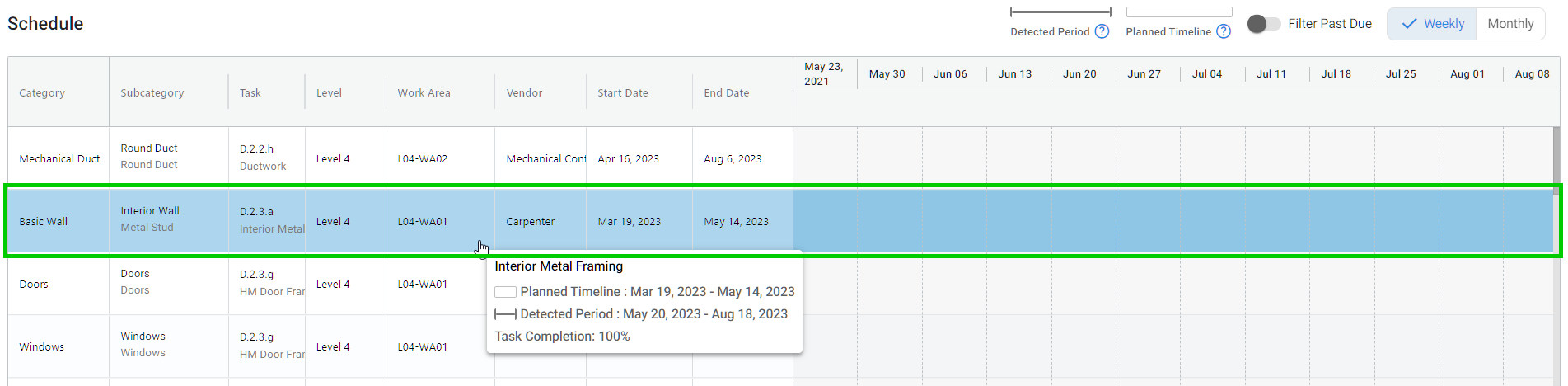

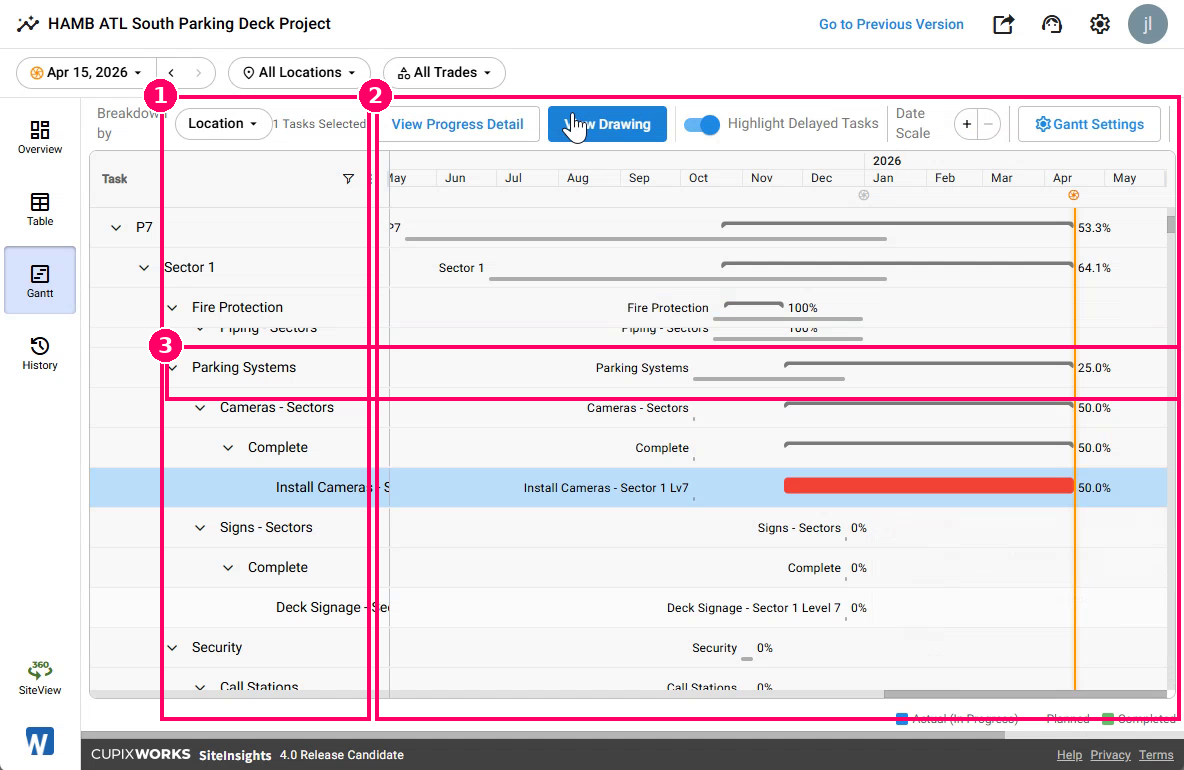

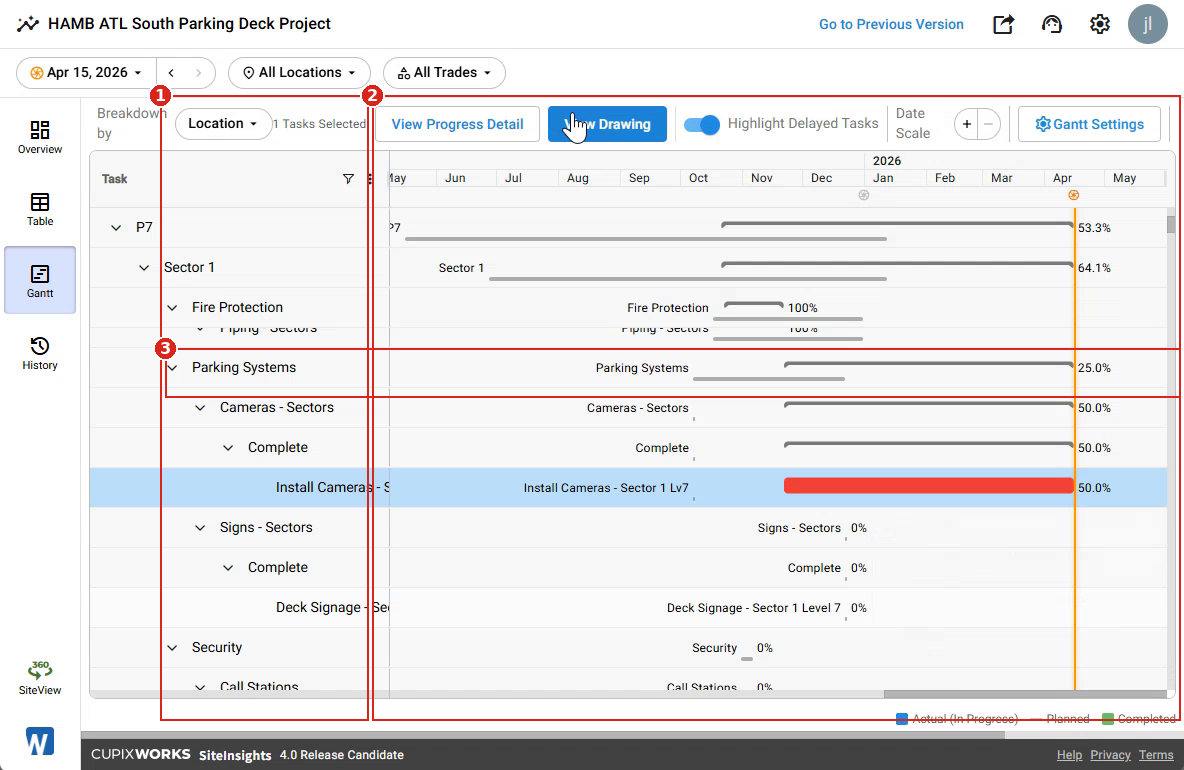

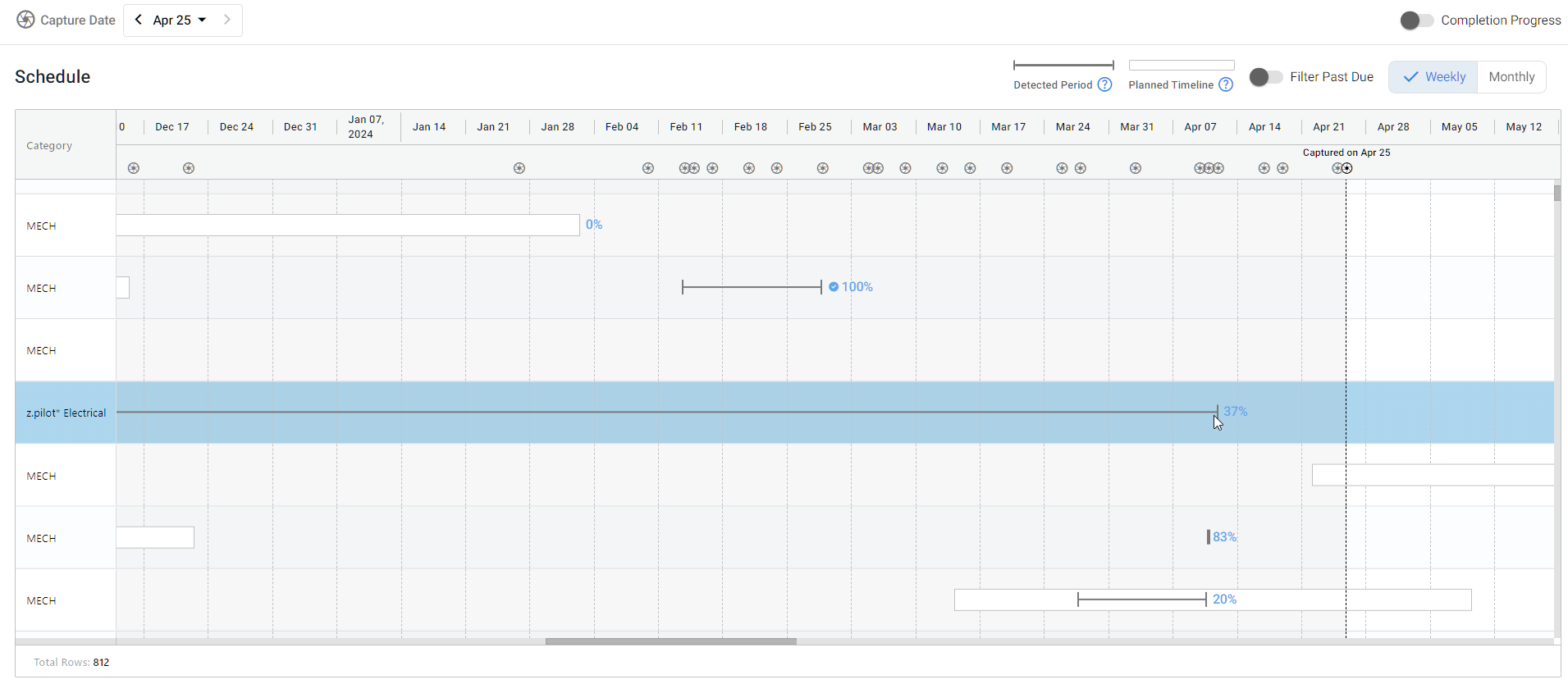

작업 단위 진행률 추적

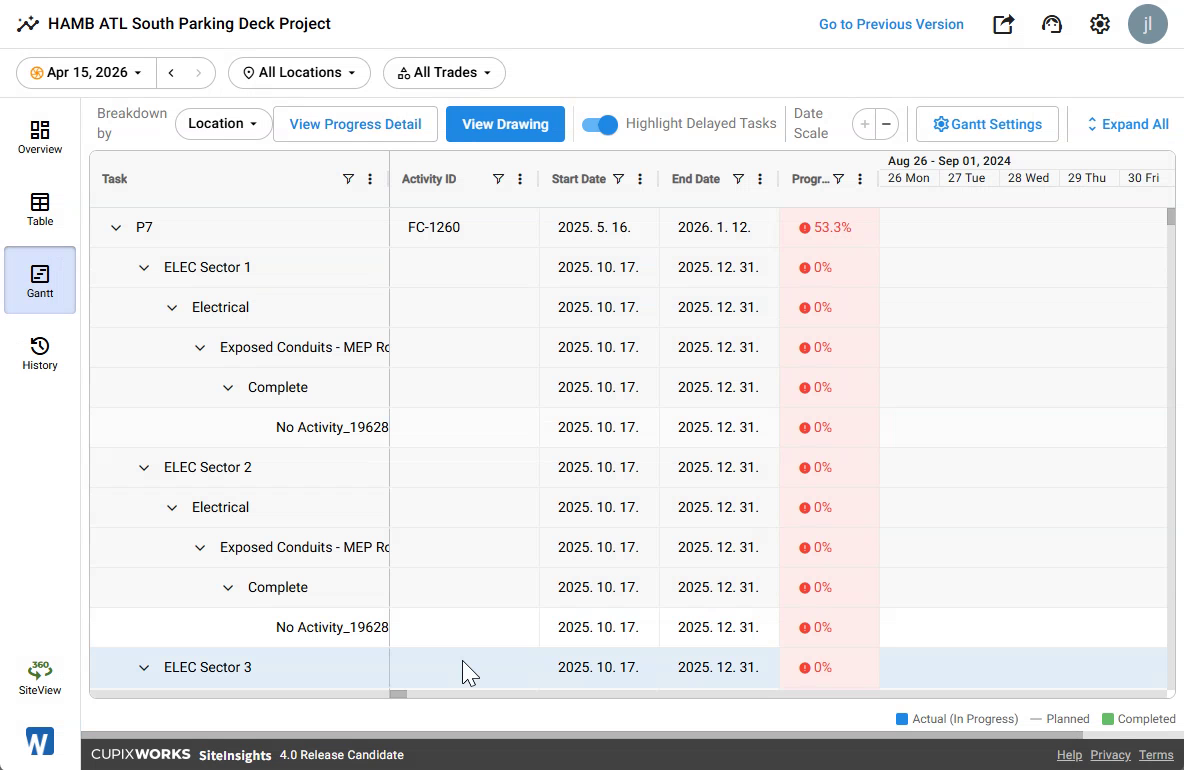

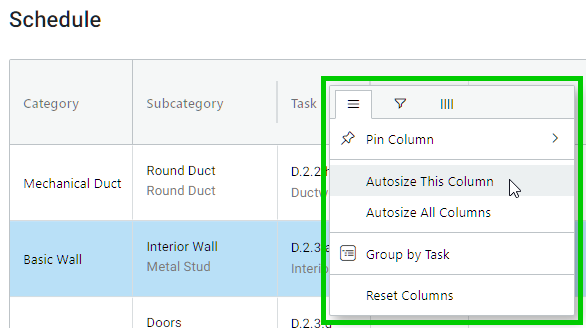

• Task Timeline은 열 배치, 정렬, 필터링 옵션을 유연하게 제공합니다. 이러한 기능을 활용해 특정 작업의 진행률을 정렬하고 집중해서 살펴볼 수 있습니다.
• Gantt 차트에 진행률을 표시하고 처음과 마지막으로 감지된 객체를 표시합니다.
• 처음과 마지막으로 감지된 객체의 타임스탬프를 활용하면 액티비티가 계획 일정대로 수행되었는지 확인할 수 있습니다. 또한 지연을 파악하고 지정한 캡처 날짜에 해당 작업이 감지되지 않았는지도 확인할 수 있습니다.

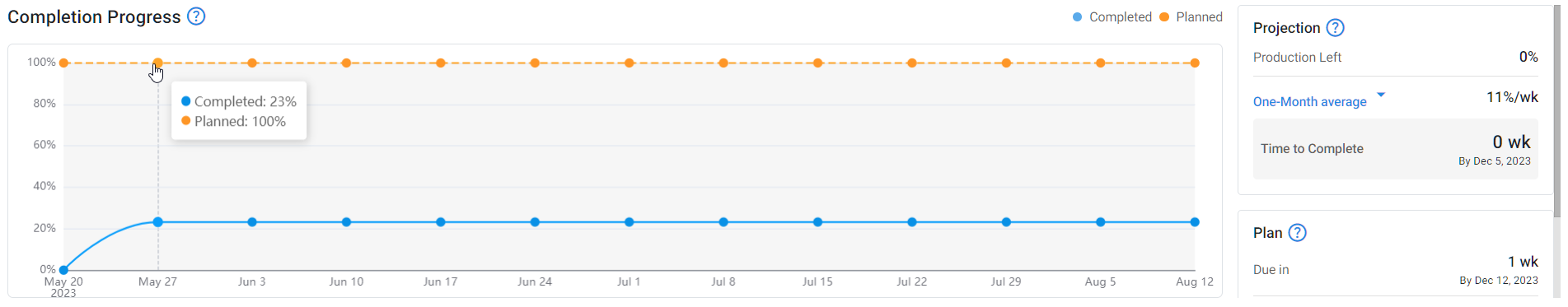

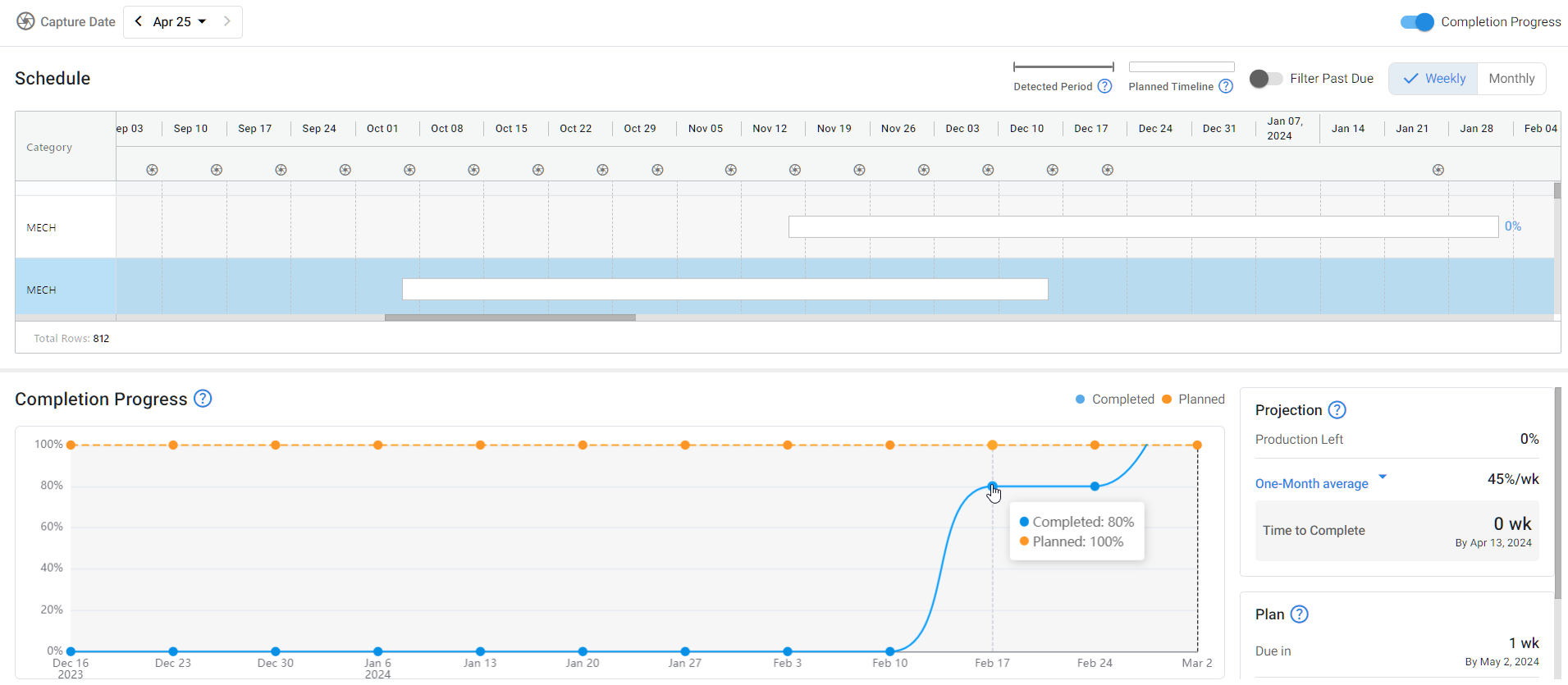

Completion Progress History

• Completion Progress History 차트는 계획 일정과 비교한 실제 진행률 추세를 보여 줍니다.
• 1개월, 3개월 또는 전체 기간의 생산 속도를 바탕으로 완료일을 예측합니다.
• 이 차트는 예상 완료일과 일정을 맞추는 데 필요한 생산 속도에 대한 인사이트를 제공합니다.
• 개별 액티비티를 선택하거나 열 필터를 적용하면 Completion Progress History 차트가 이에 맞게 조정됩니다. (기본값은 모든 추적 액티비티 기준입니다.)

(열 필터)

(개별 액티비티 선택)

(완료 진행률)

Detail View 페이지

요약

• 협력사와 작업 구역을 기준으로 세부 정보를 표시합니다.
• Reality check:
  • BIM 뷰어는 기본적으로 비어 있으며 셀을 선택하라는 메시지가 표시됩니다.
  • 선택한 셀에 해당하는 도면이 강조 표시됩니다.
  • 선택한 셀의 객체가 여러 BIM에 속해 있으면 Multi-BIM 로딩이 시작됩니다.
• 사용자가 진행 세부 정보를 업데이트할 수 있는 UI입니다.

화면

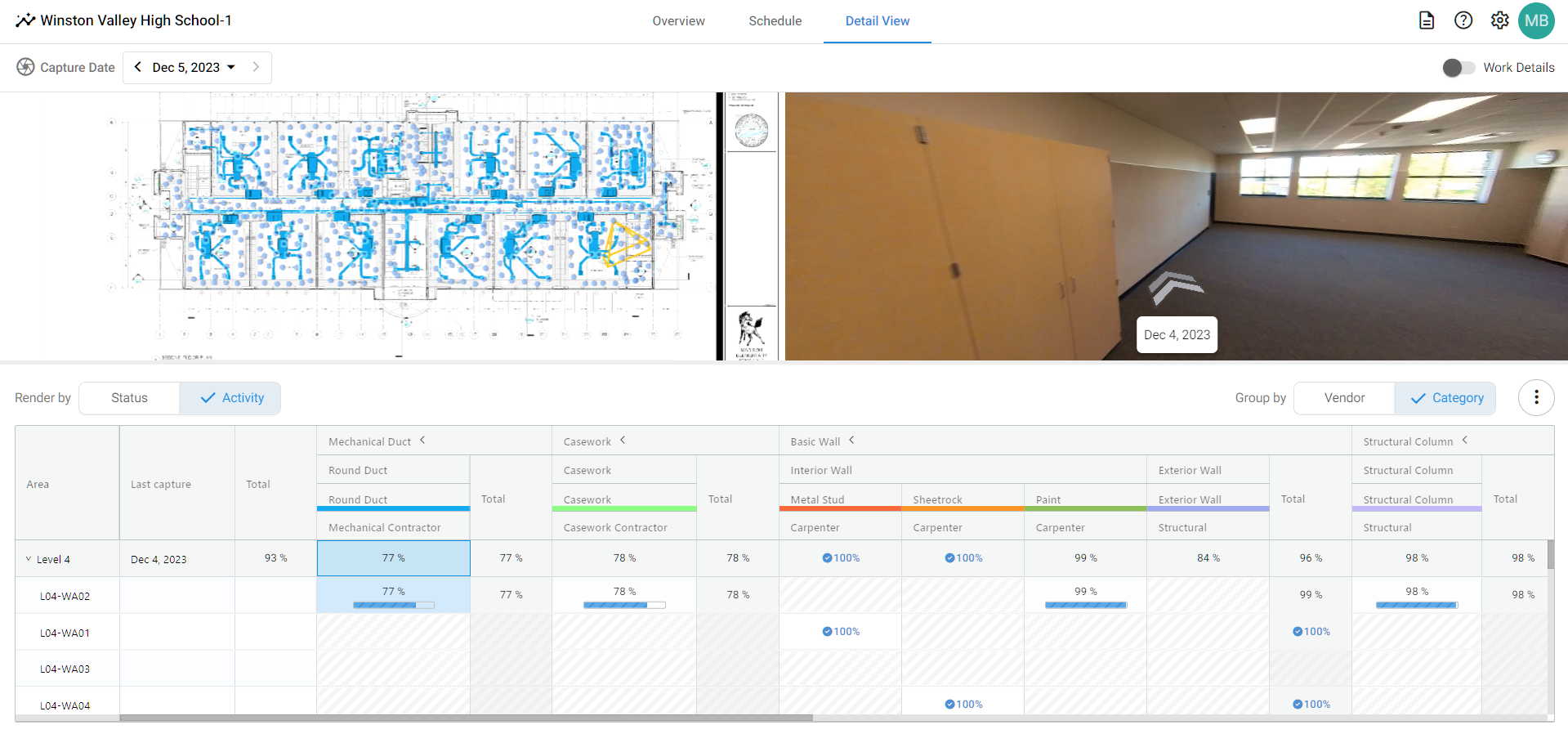

Status View

Activity View(이전 명칭 'Phases')

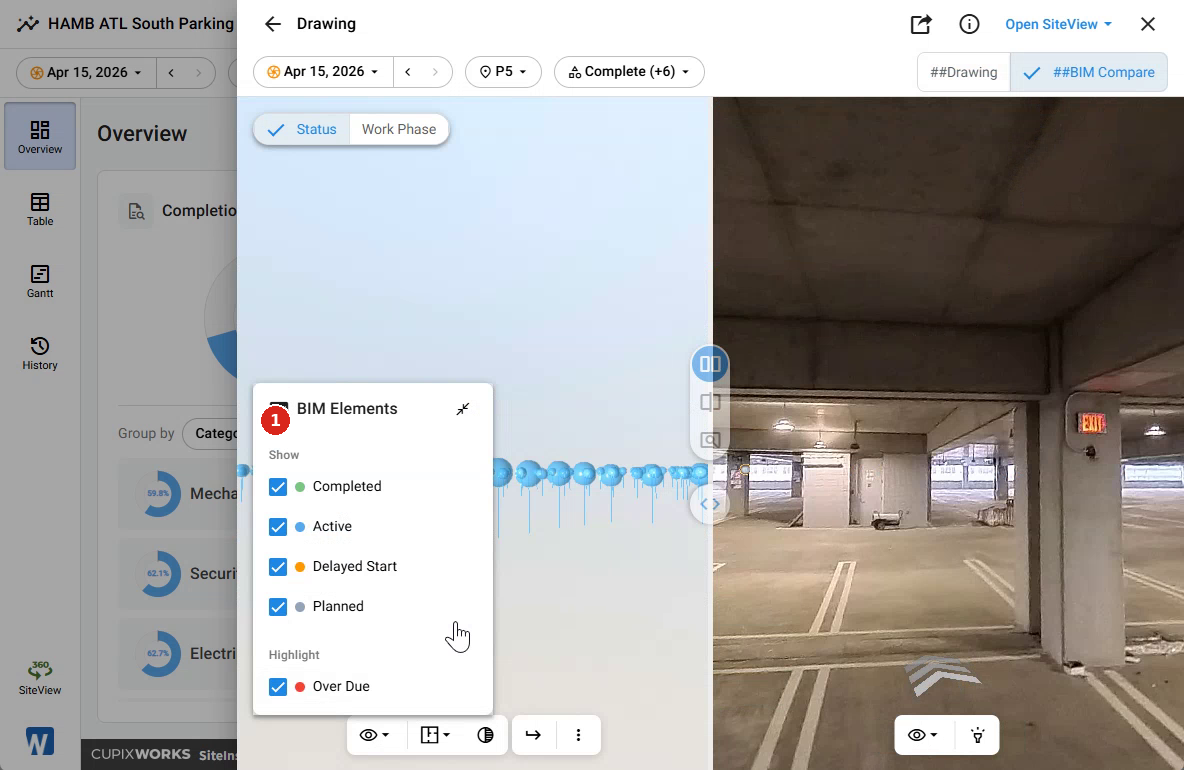

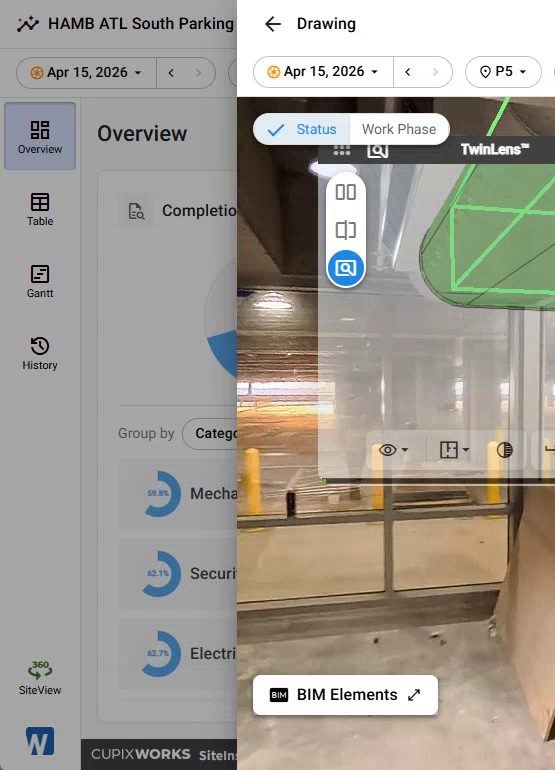

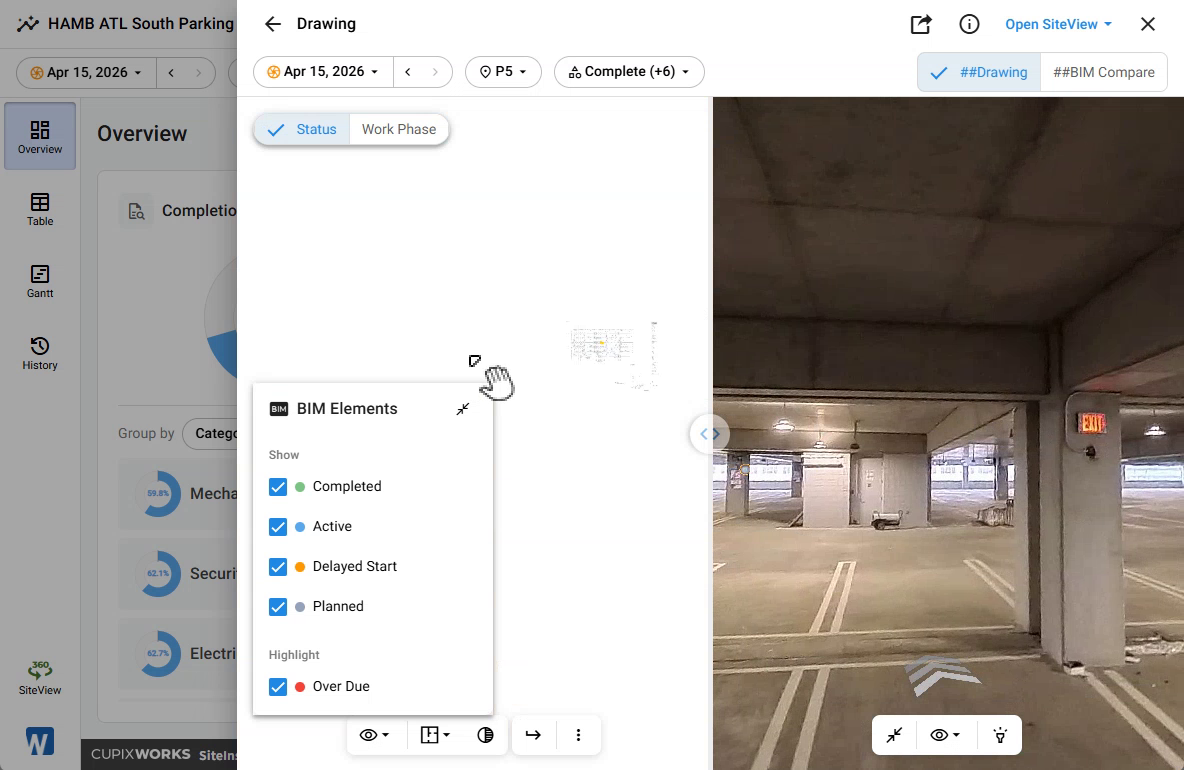

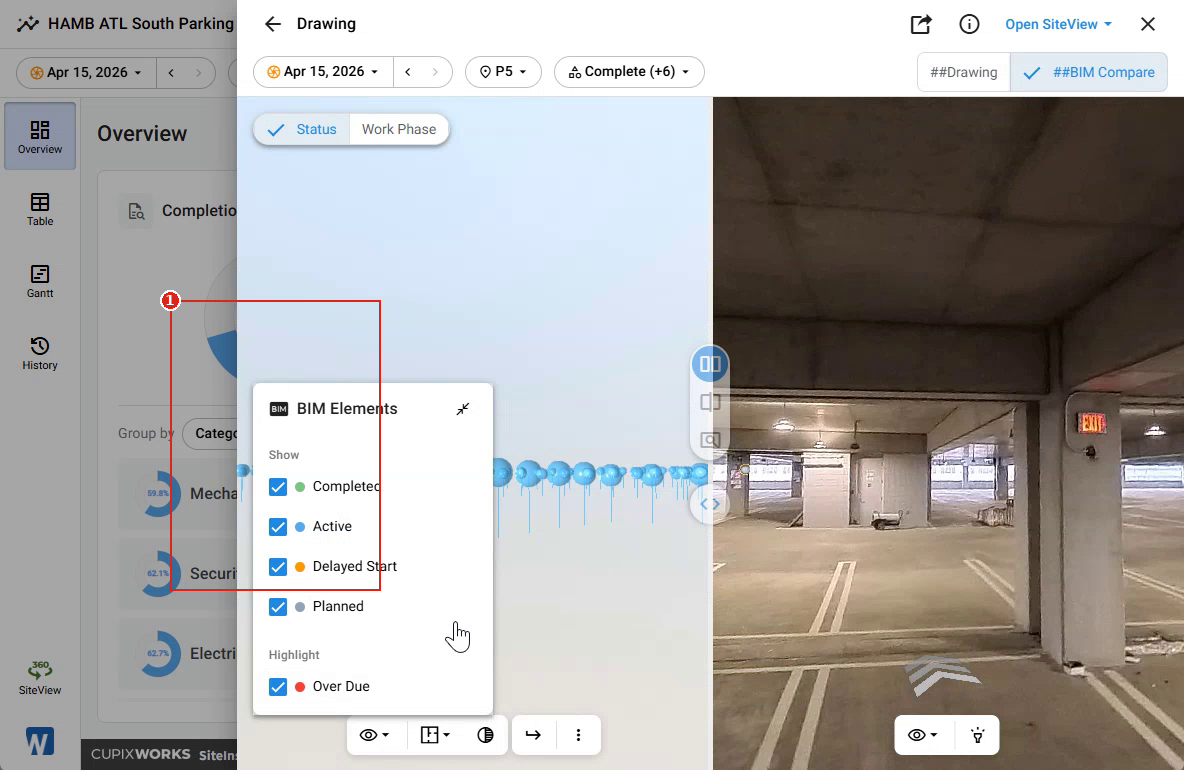

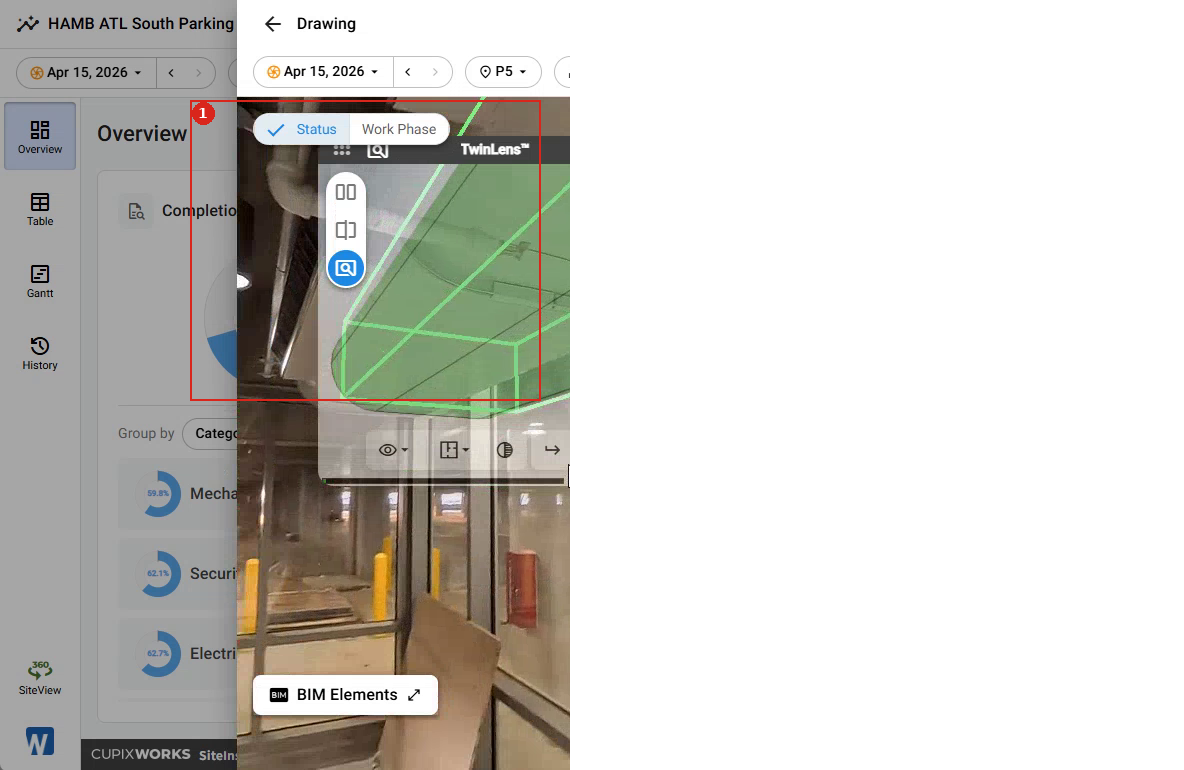

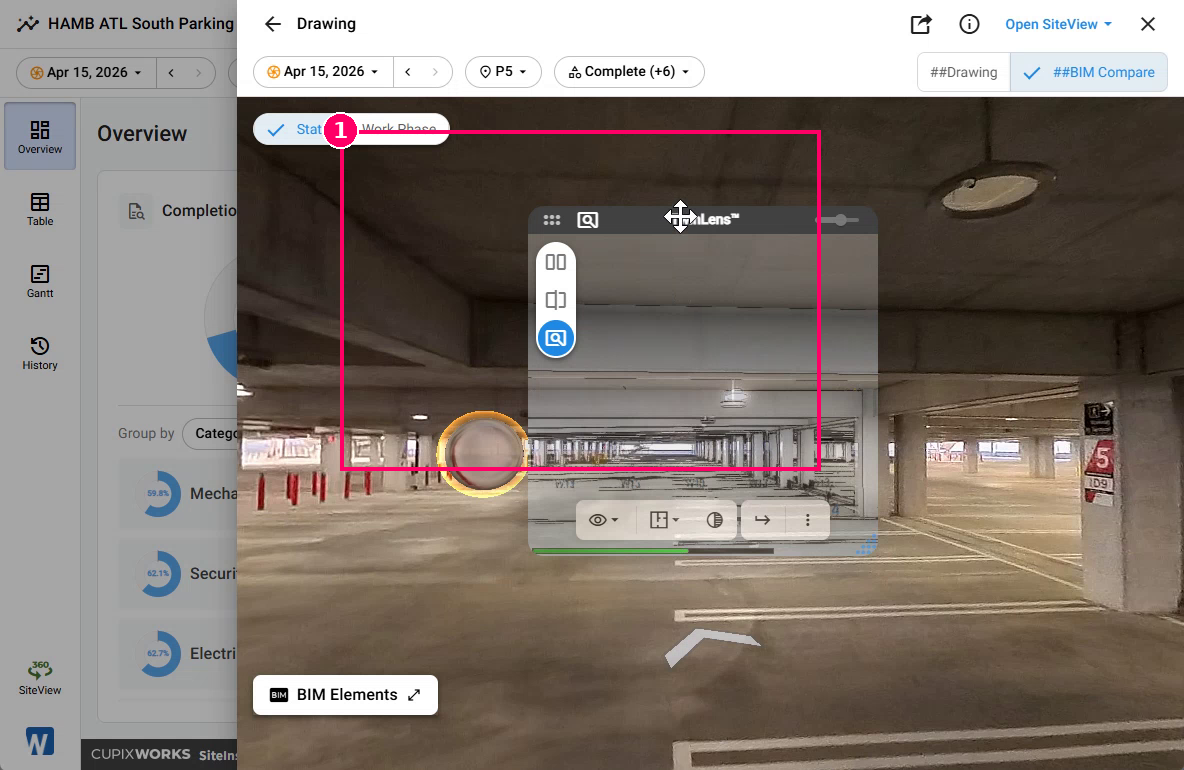

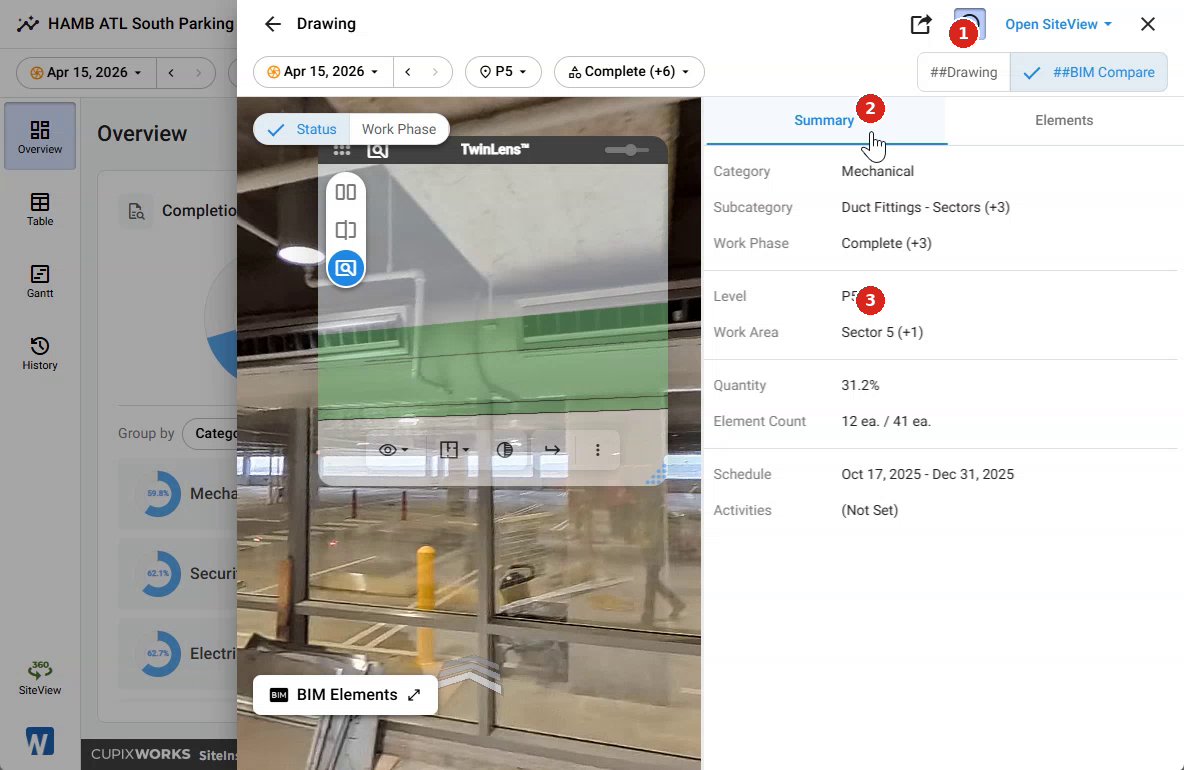

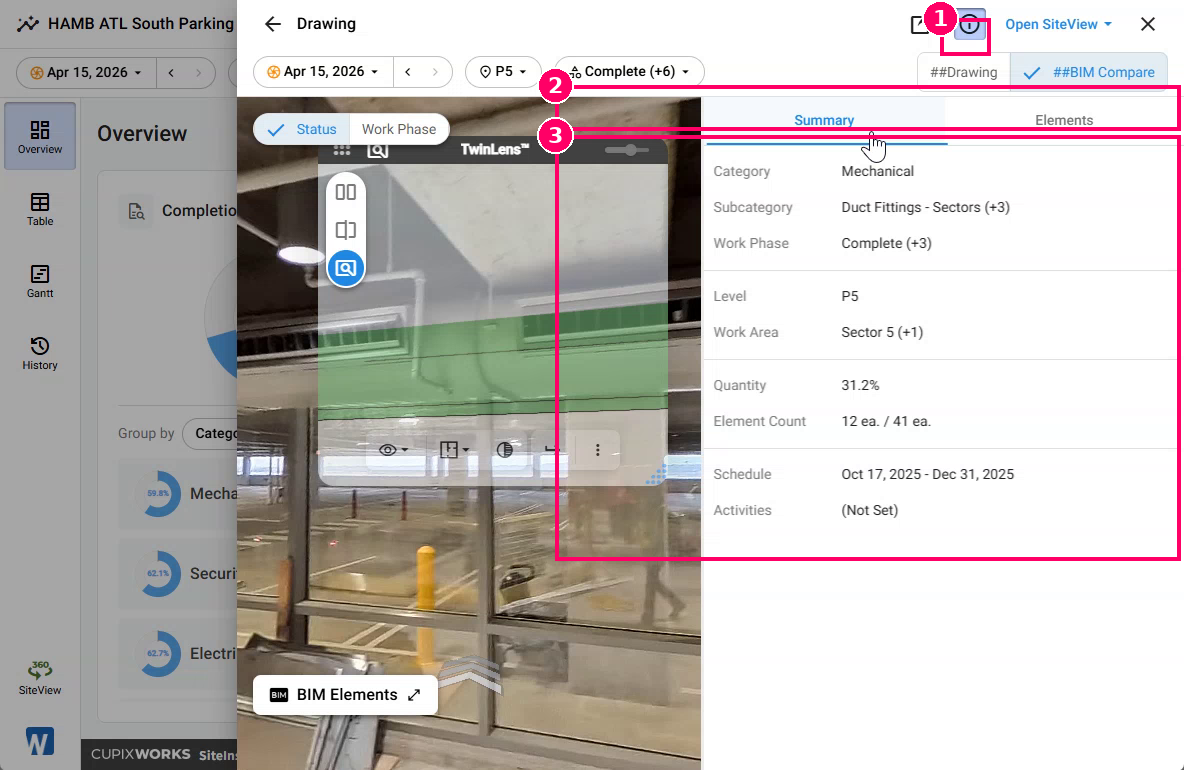

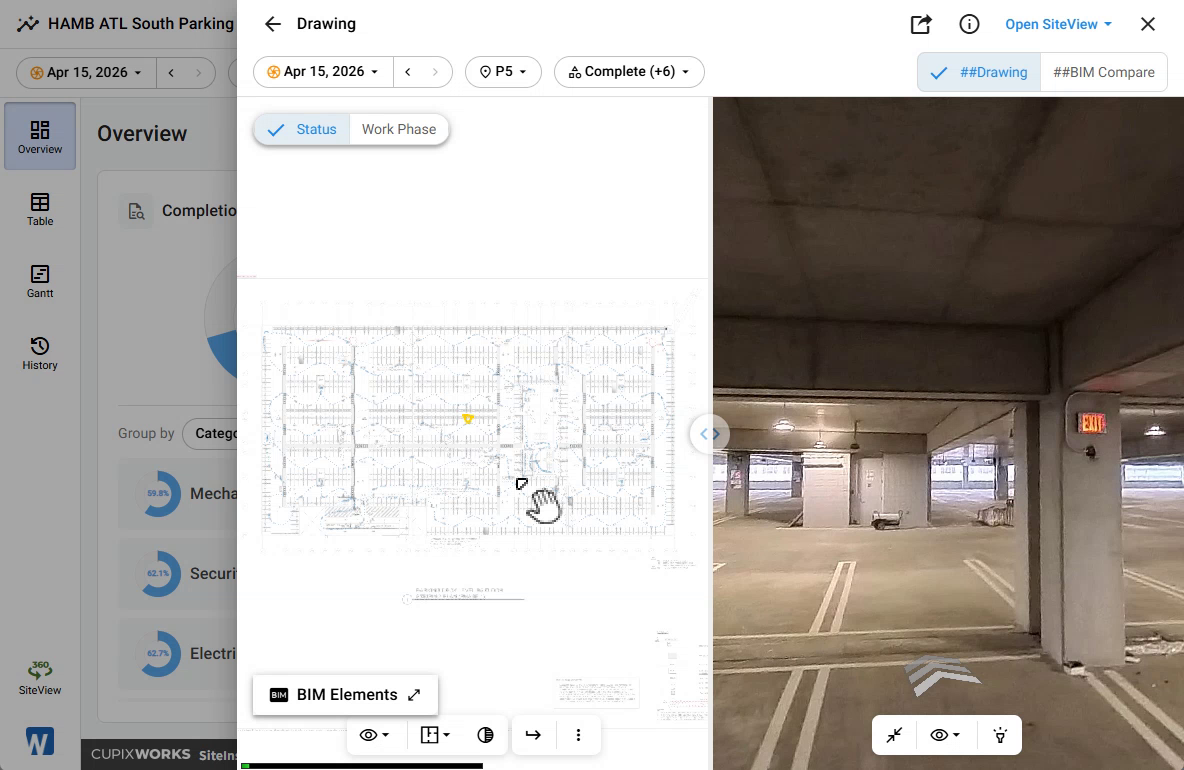

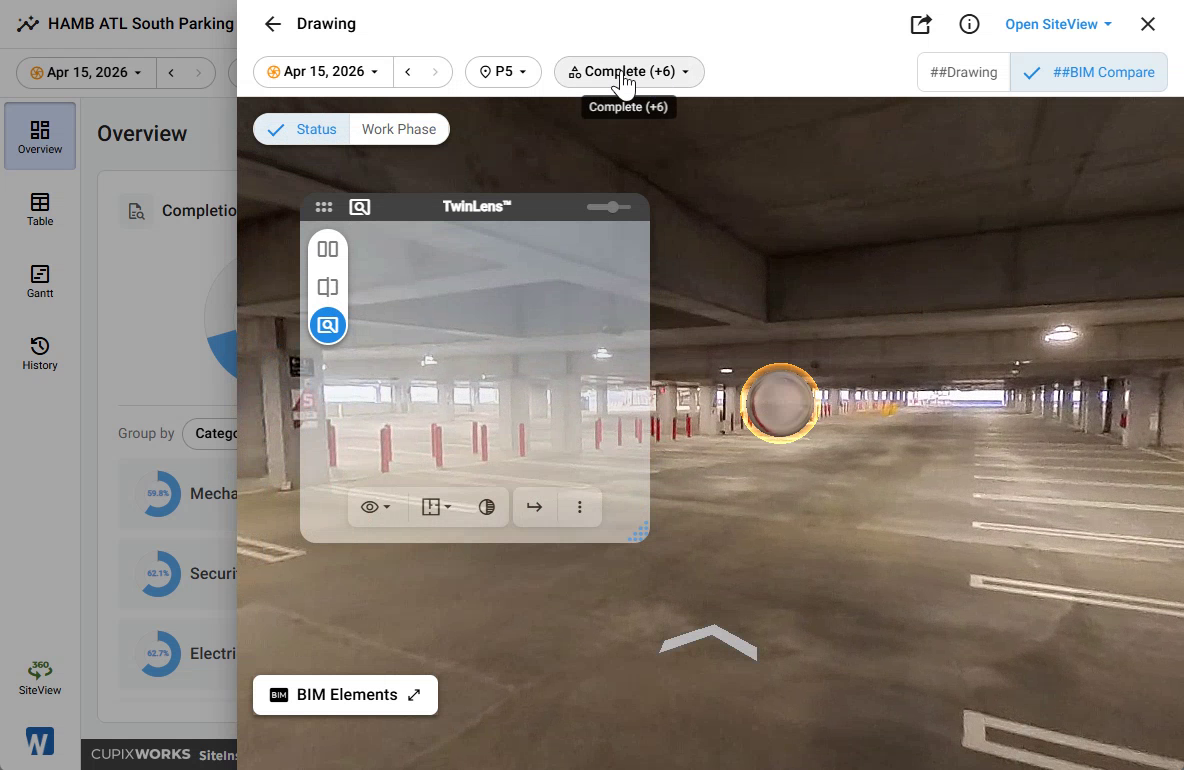

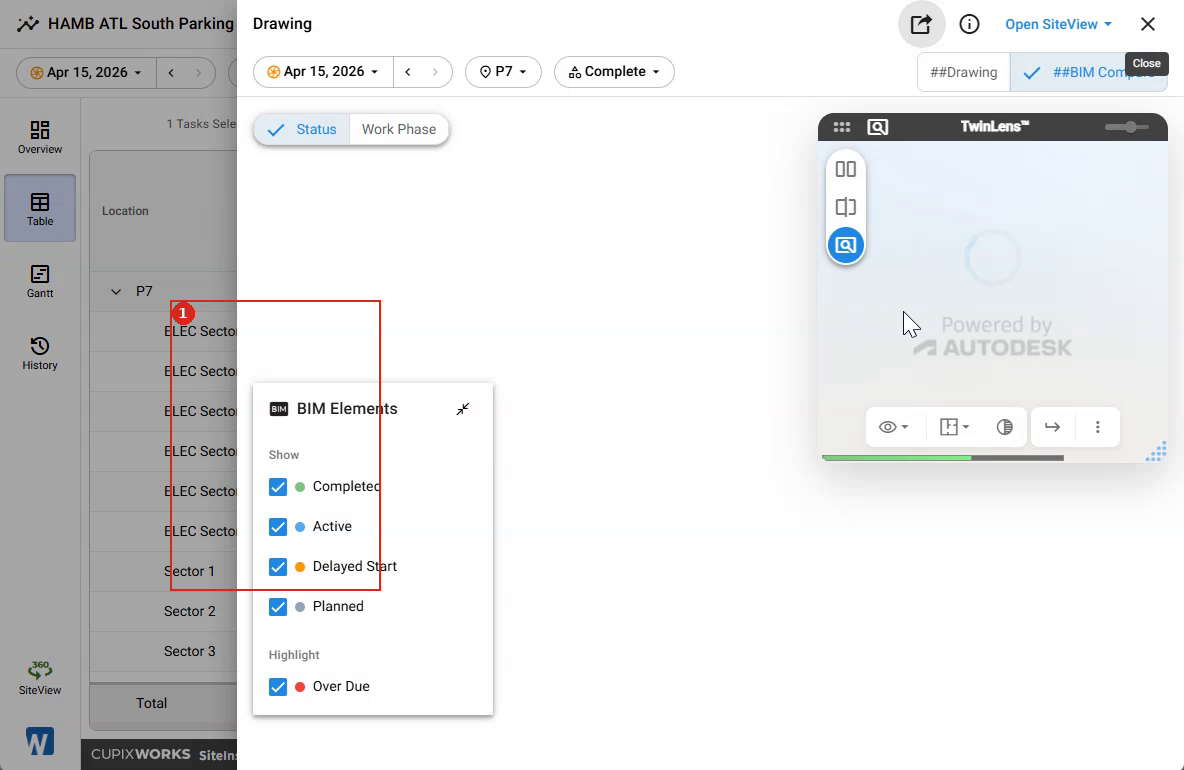

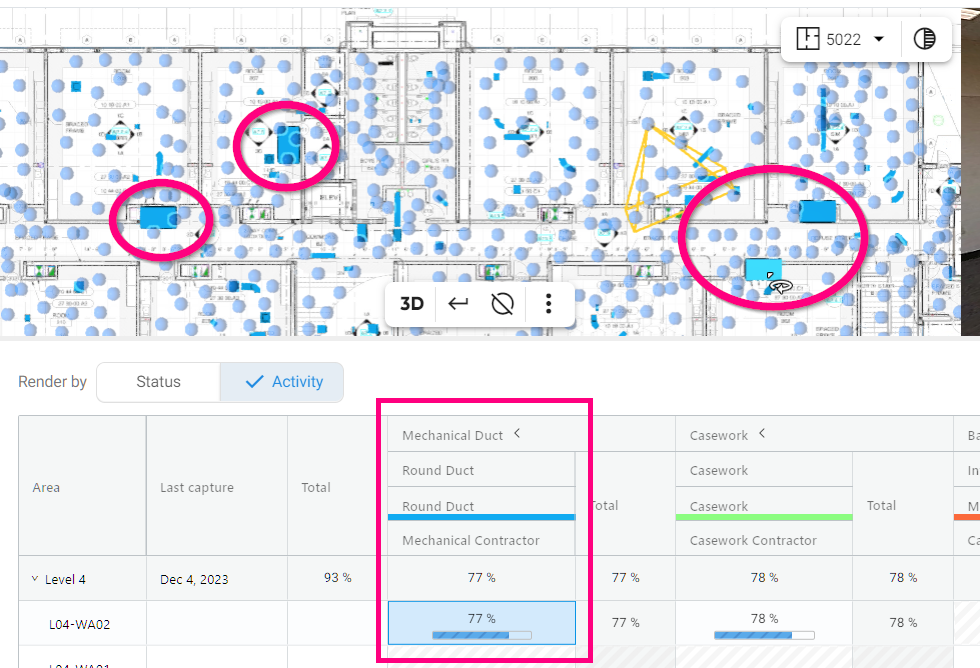

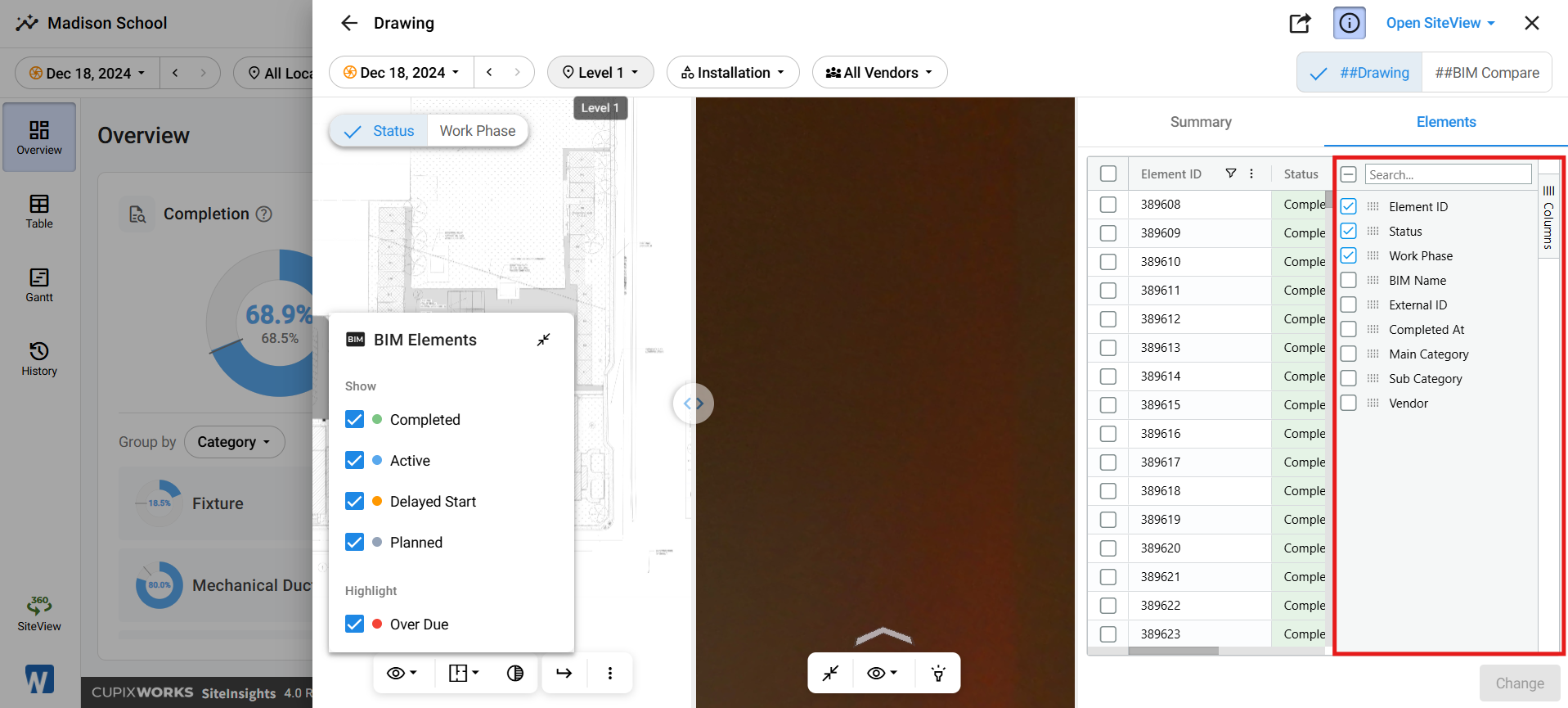

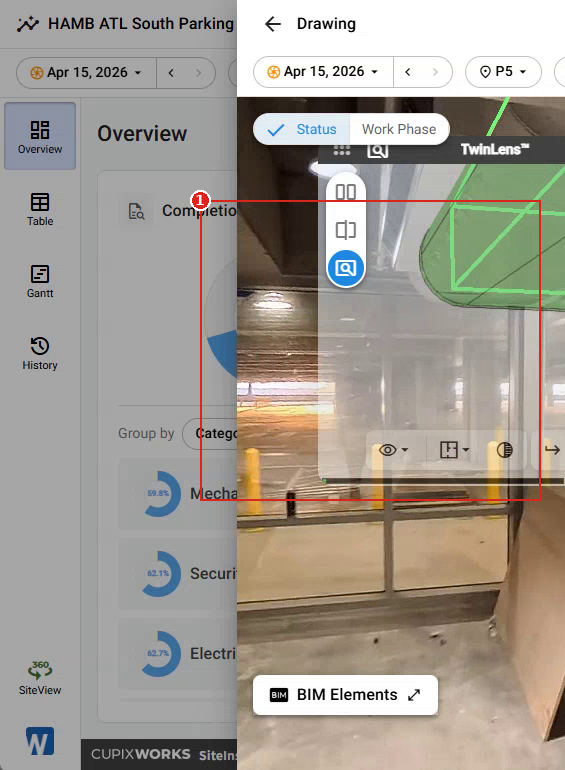

Reality Check

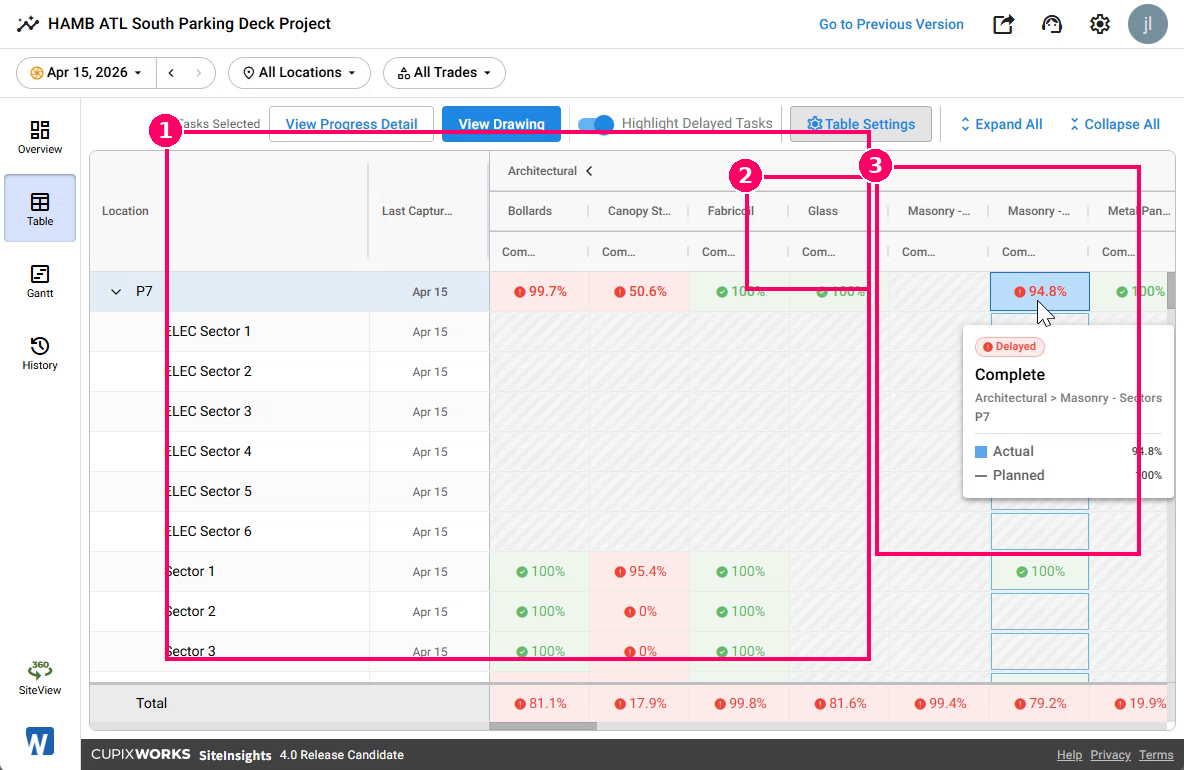

• 표에서 선택한 셀별로 진행 상황을 색상으로 구분해 표시합니다.

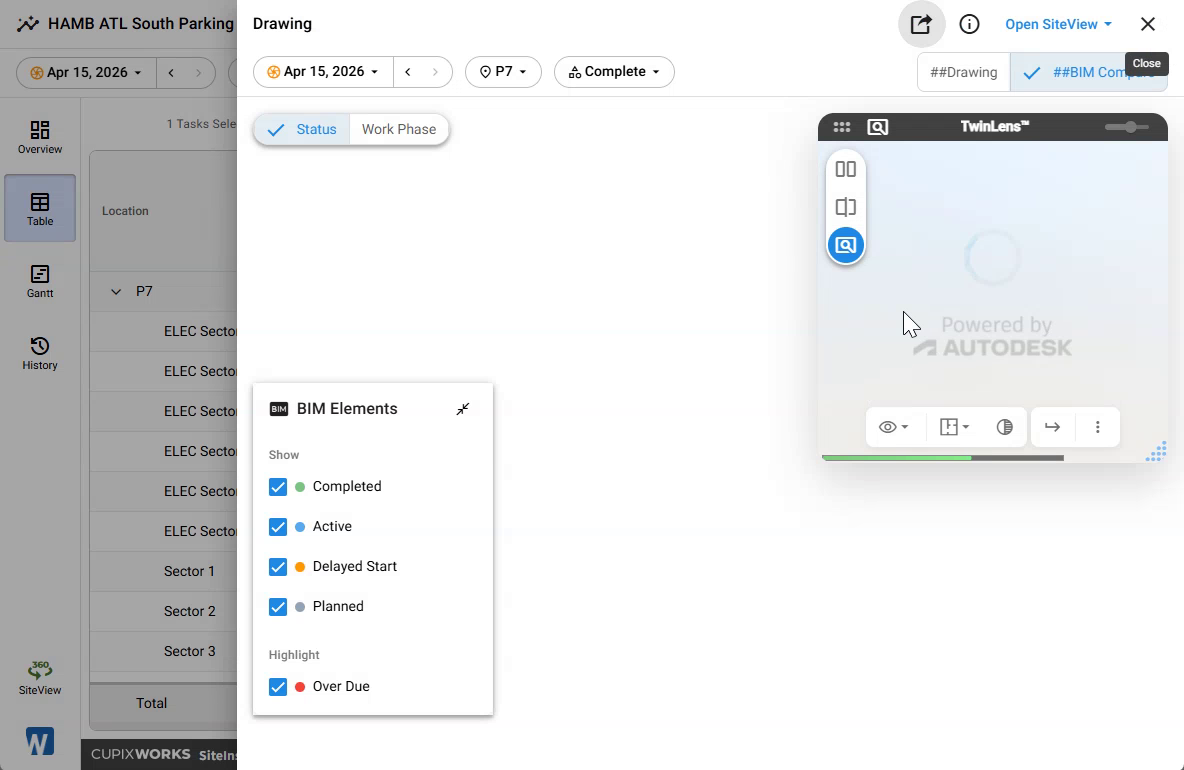

  • BIM Viewer는 기본적으로 비어 있으며, 표에서 셀을 선택하라는 메시지가 표시됩니다.
• Multi-Model Loading: 선택한 셀이 여러 BIM 파일에 속해 있으면 다중 모델 BIM 로딩이 활성화됩니다.
• BIM 뷰어의 해당 영역을 보여 주도록 표가 강조 표시됩니다.

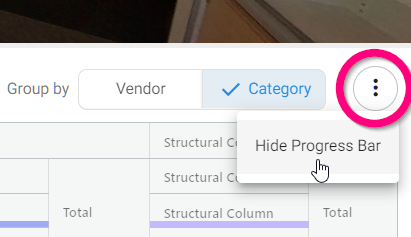

필터 옵션

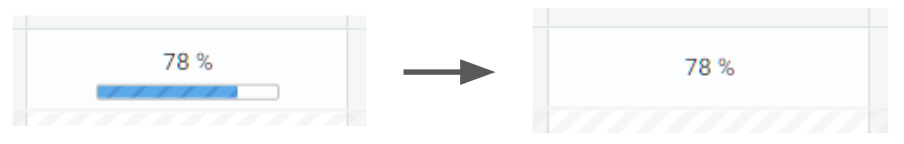

• Hide Progress Bar

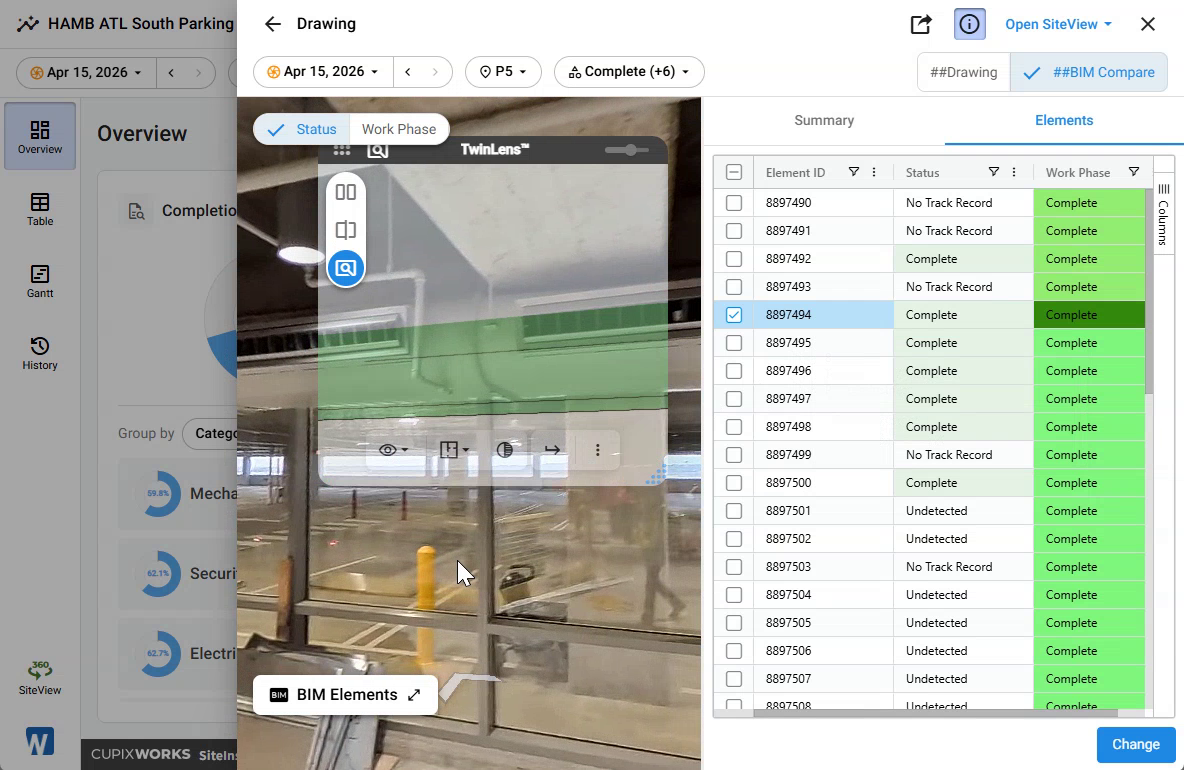

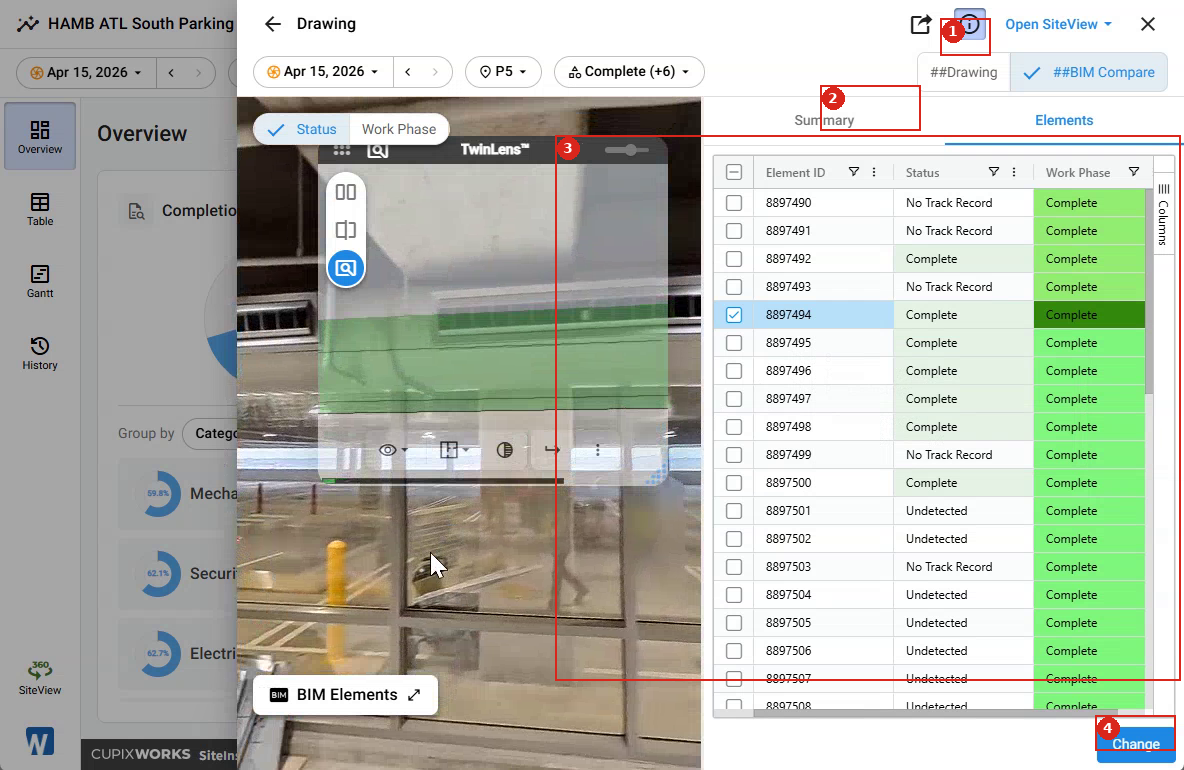

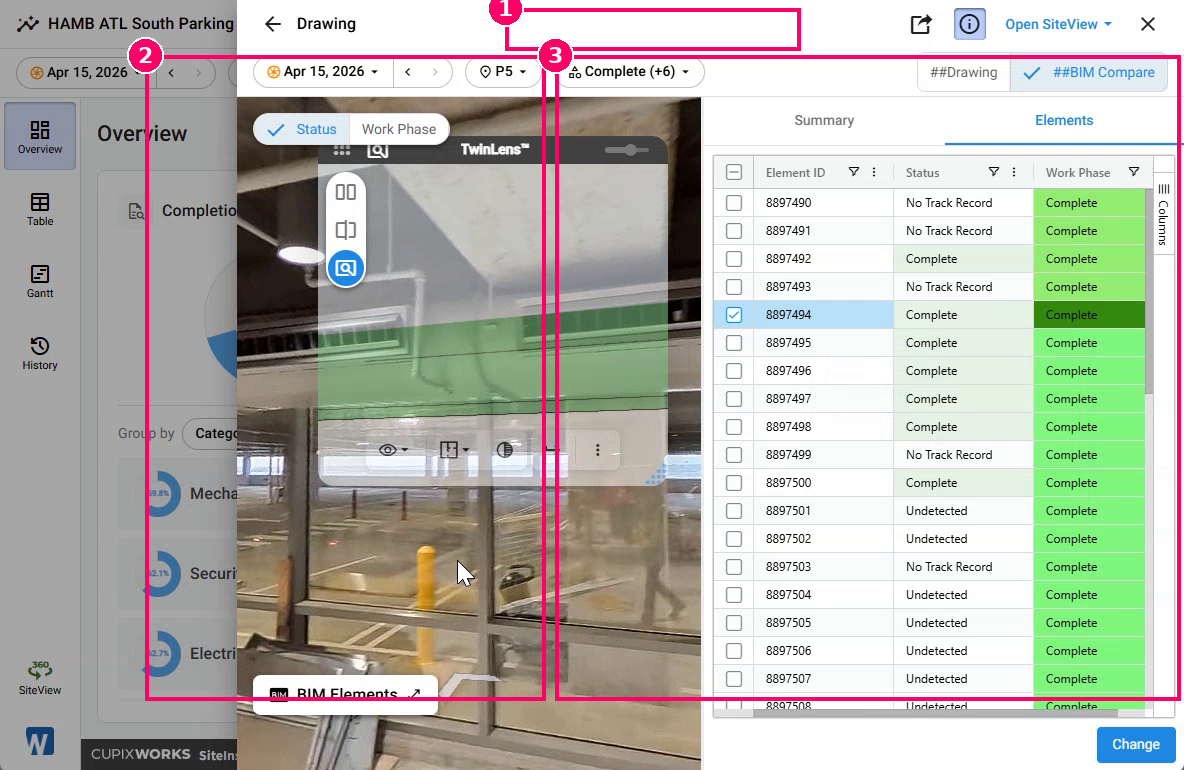

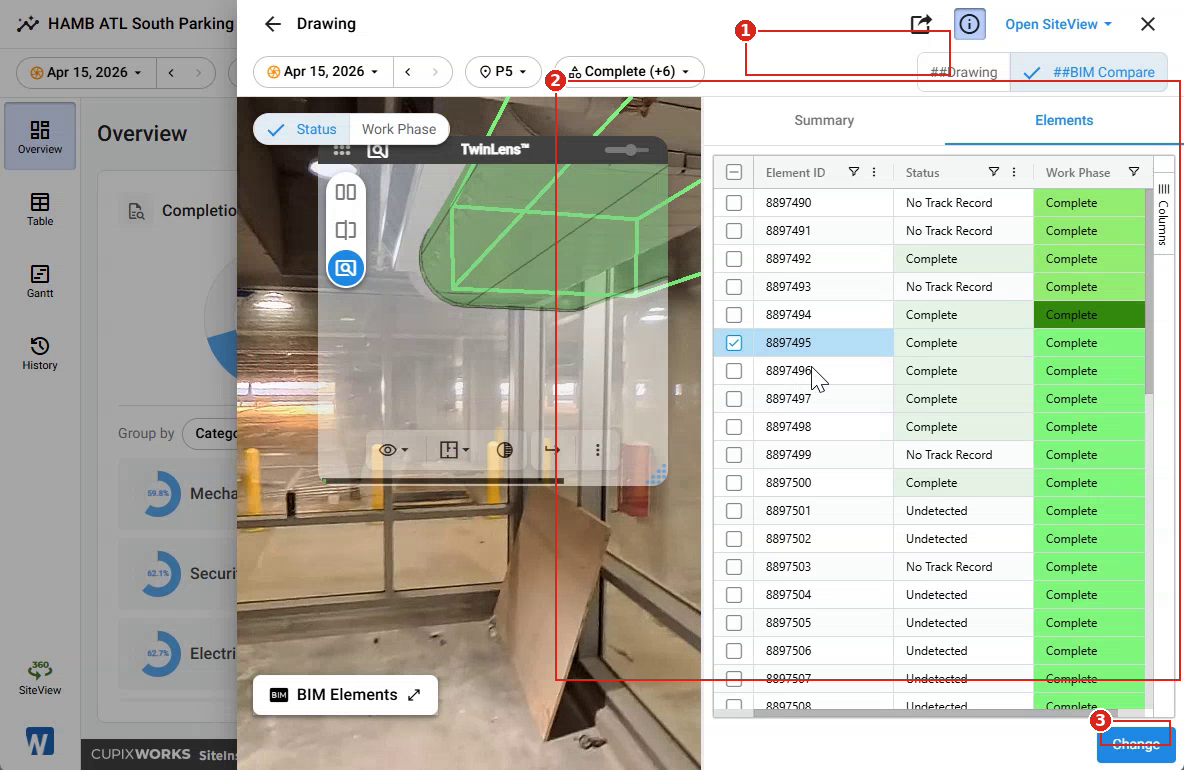

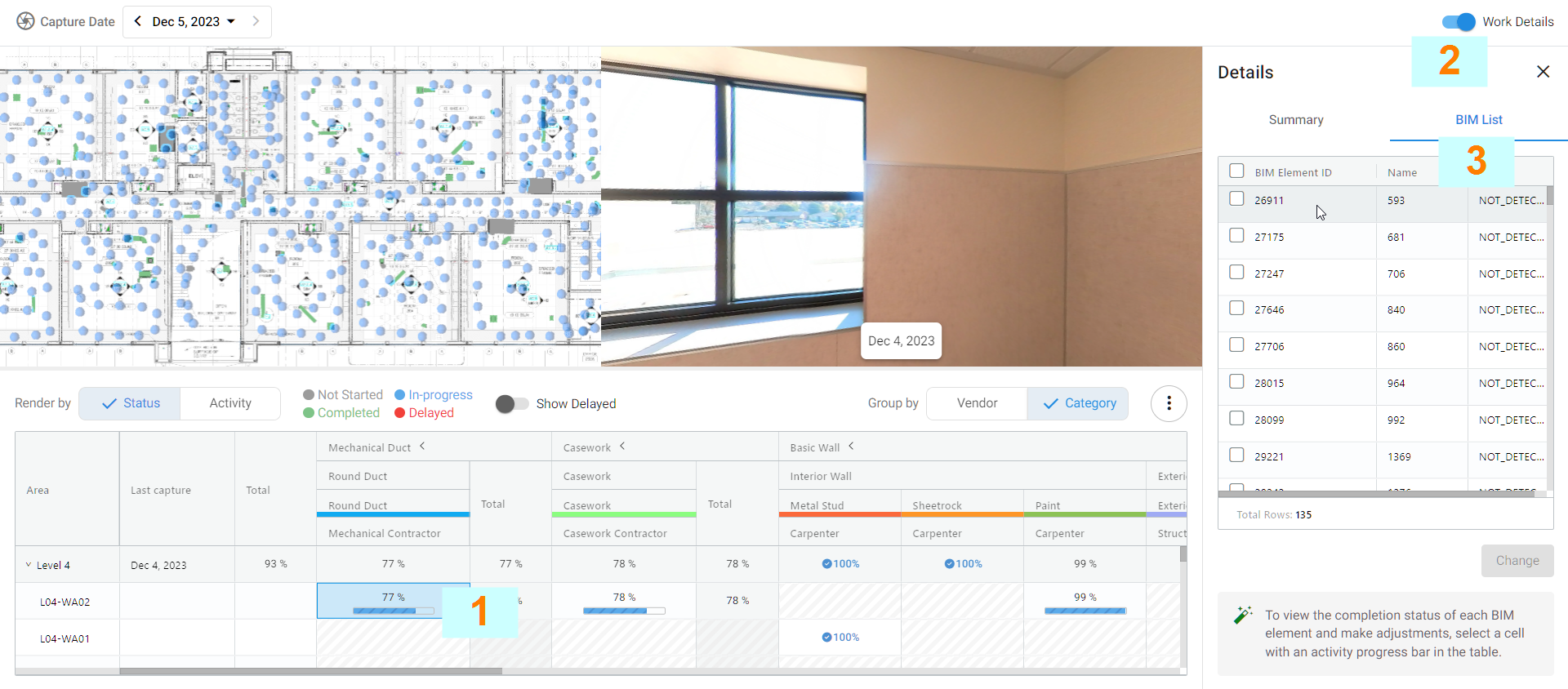

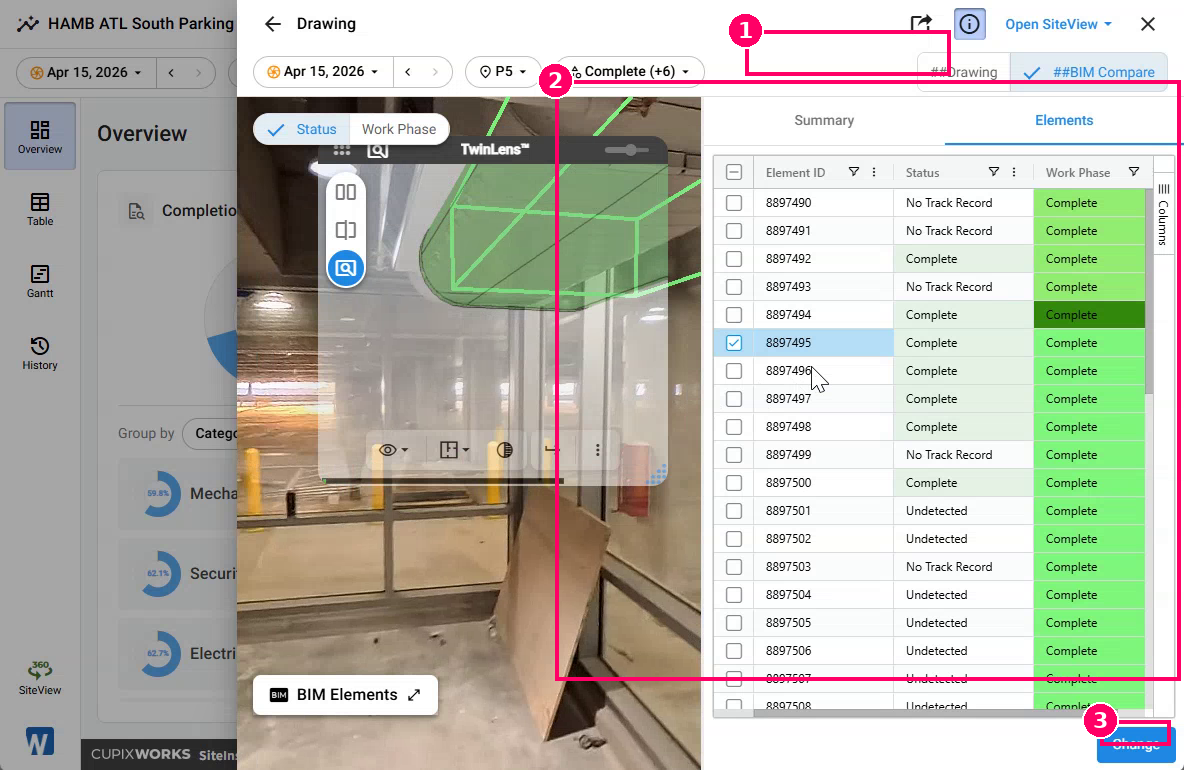

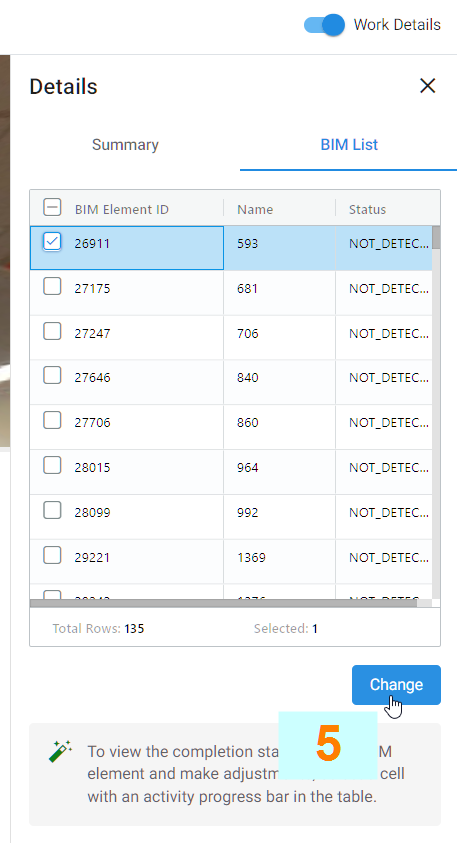

Work Details

1. 상태를 조정할 객체가 있는 셀을 선택합니다.
2. 오른쪽 상단의 Work Details를 켭니다.
3. BIM List 탭을 선택합니다.
4. 연관된 객체 목록이 표시됩니다.
5. 수정할 항목을 선택한 다음 Change를 클릭합니다.

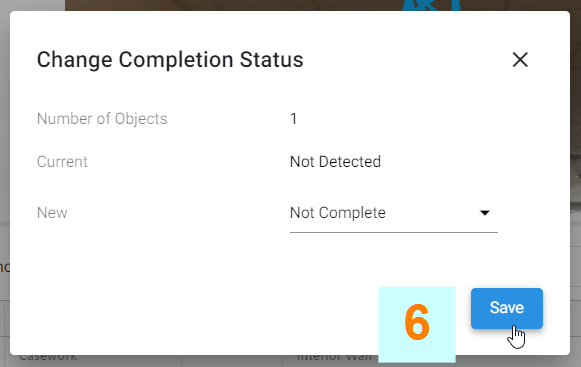

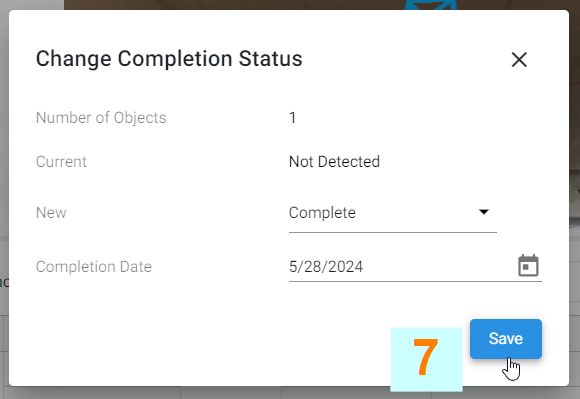

6. 'New' 상태를 'Complete' 또는 'Not Complete' 중에서 지정합니다.
7. 'Complete'를 선택한 경우에는 'Completion date'도 지정해야 합니다.
8. Save를 클릭합니다.

액티비티에 대한 추가 정보

Detail View 페이지를 볼 때, 모든 카테고리에 여러 액티비티가 있는 것은 아니라는 점에 유의해야 합니다:

• 어떤 카테고리는 'not complete'와 'complete', 또는 'not started'와 'completed'만 가질 수 있습니다.
• 다른 카테고리는 여러 액티비티를 가질 수 있습니다. 이 경우 탭에 해당 액티비티가 표시됩니다.

예시는 다음과 같습니다:

• Basic Walls:
  • Not-Started
  • Framing Done
  • SheetRock Done
  • Painting
  • Done (Painting 완료 시)
• Ceilings:
  • Not-Started
  • Framing Done
  • Gypsum Done
  • Done (Gypsum 완료 시)
• Floors:
  • Not-Started
  • Concrete-Done
  • Tiles-Done
  • Done (Tiles 완료 시)

액티비티 단계를 거치지 않는 카테고리 등 여러 유형의 객체가 있습니다. 예를 들면 다음과 같습니다:

• Ducts:
  • Not-Started
  • Installed
  • Done (설치 완료 시)
• Doors:
  • Not-Started
  • Doors Hung
  • Done (Doors Hung 완료 시)
