작업 구역은 진행 상황 추적과 현장 탐색을 위해 각 프로젝트 레벨 내에 공간 영역을 정의합니다. 각 작업 구역은 기준 도면 위에 폴리곤으로 그려지며 그룹으로 구성됩니다.
Level Editor 열기
- CupixWorks에서 Project Admin Center로 이동합니다.
- Project Setup > Levels로 이동합니다.
- 레벨을 더블 클릭하여 Level Editor를 엽니다.

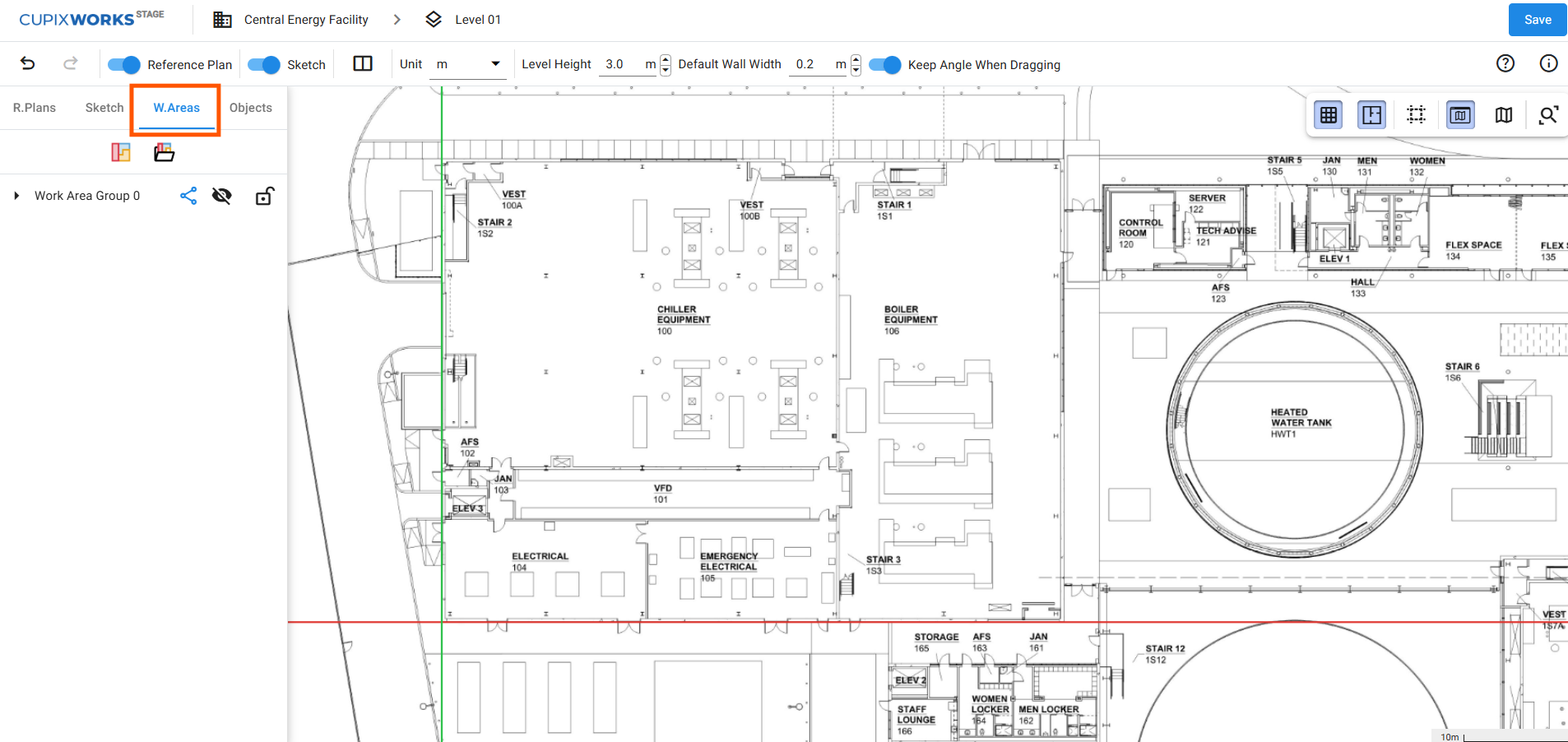

- W.Areas 탭을 선택합니다.

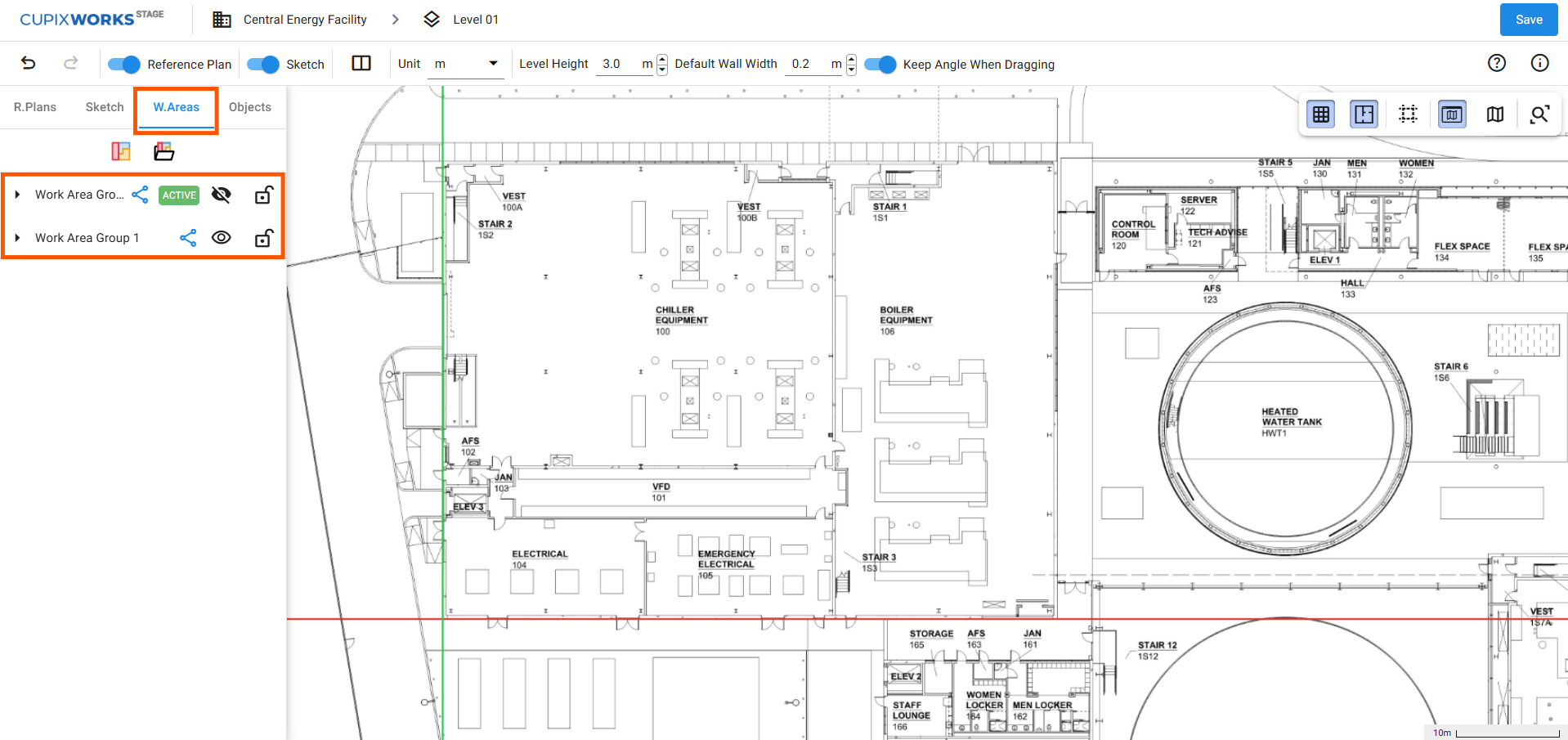

작업 구역 그룹 만들기
작업 구역은 반드시 그룹에 속해야 합니다. 작업 구역을 추가하기 전에 그룹을 하나 이상 만듭니다.
- Add Work Area Group을 클릭합니다.
- 그룹 이름을 입력하고 Enter 키를 누릅니다.
참고: 레벨마다 여러 개의 Work Area Group을 만들 수 있습니다. 그룹은 SiteInsights 추적 카테고리를 지정할 때 참조됩니다.

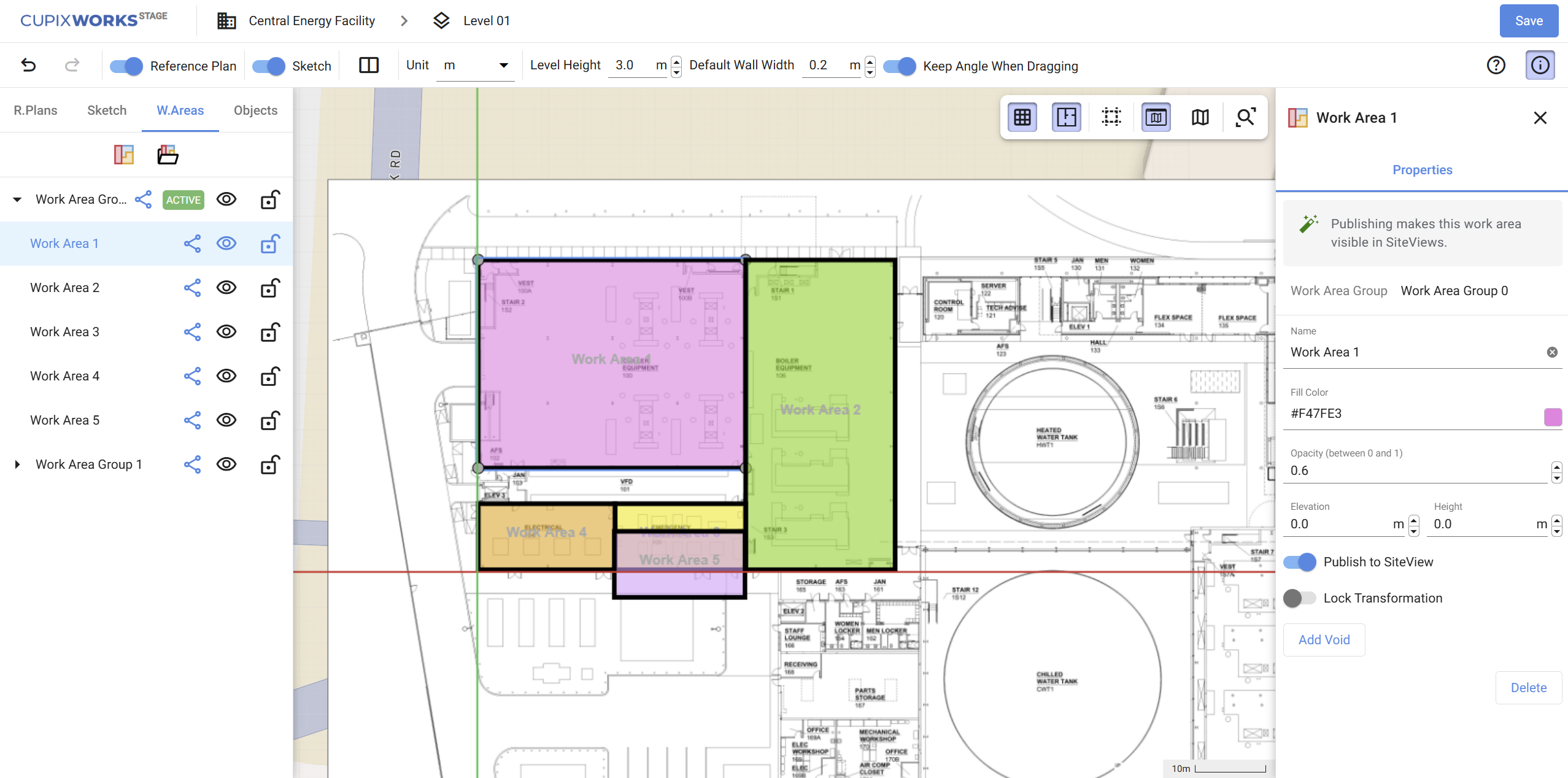

작업 구역 그리기
- 왼쪽 패널에서 Work Area Group을 선택합니다.
- Insert Work Area를 클릭합니다.
- 기준 도면을 클릭하여 폴리곤의 꼭짓점을 정의합니다.
- 더블 클릭하거나 마우스 오른쪽 버튼을 클릭하거나 Enter 키를 눌러 폴리곤을 닫습니다.
보이드 영역 추가
보이드 영역은 기존 작업 구역 폴리곤 안에서 개방형 수직 통로나 구조 코어 같은 내부 공간을 잘라냅니다.
- 왼쪽 패널에서 수정할 작업 구역을 선택합니다.

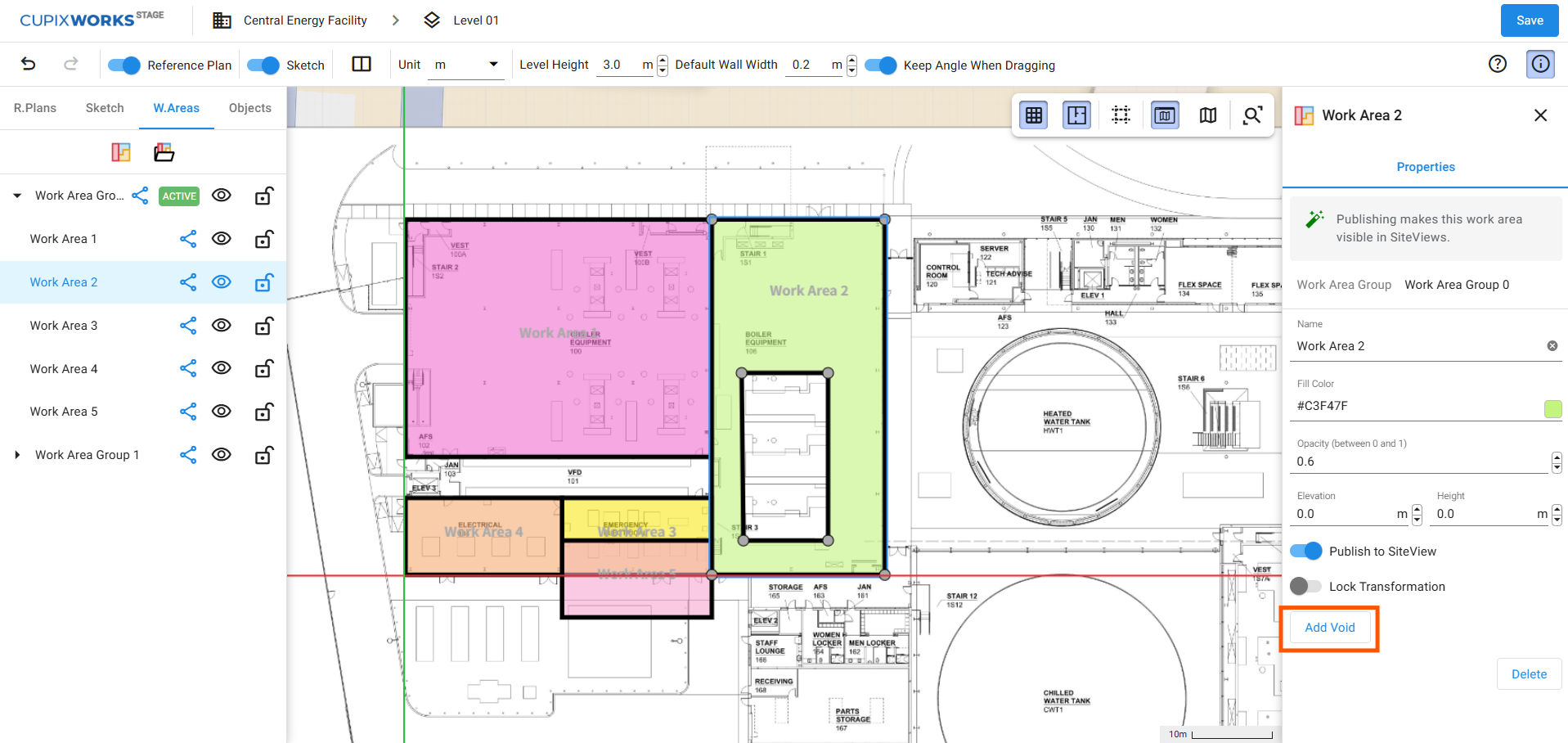

- 오른쪽 패널에서 Insert Void 를 클릭합니다.
- 작업 구역 경계 안쪽을 클릭하여 보이드 폴리곤의 꼭짓점을 정의합니다.
- 더블 클릭하여 보이드 폴리곤을 닫습니다.
참고: 보이드는 작업 구역 면적에서 제외됩니다. 2D 평면 보기와 3D 보기 모두에서 빈 절취 영역으로 표시됩니다.
높이와 고도 설정
기본적으로 작업 구역의 높이는 해당 레벨에 구성된 Level Height와 동일합니다. 여러 레벨에 걸친 공간을 포함하거나 동일한 면적 안에서 작업 구역을 수직으로 쌓으려면 이 값을 조정합니다.

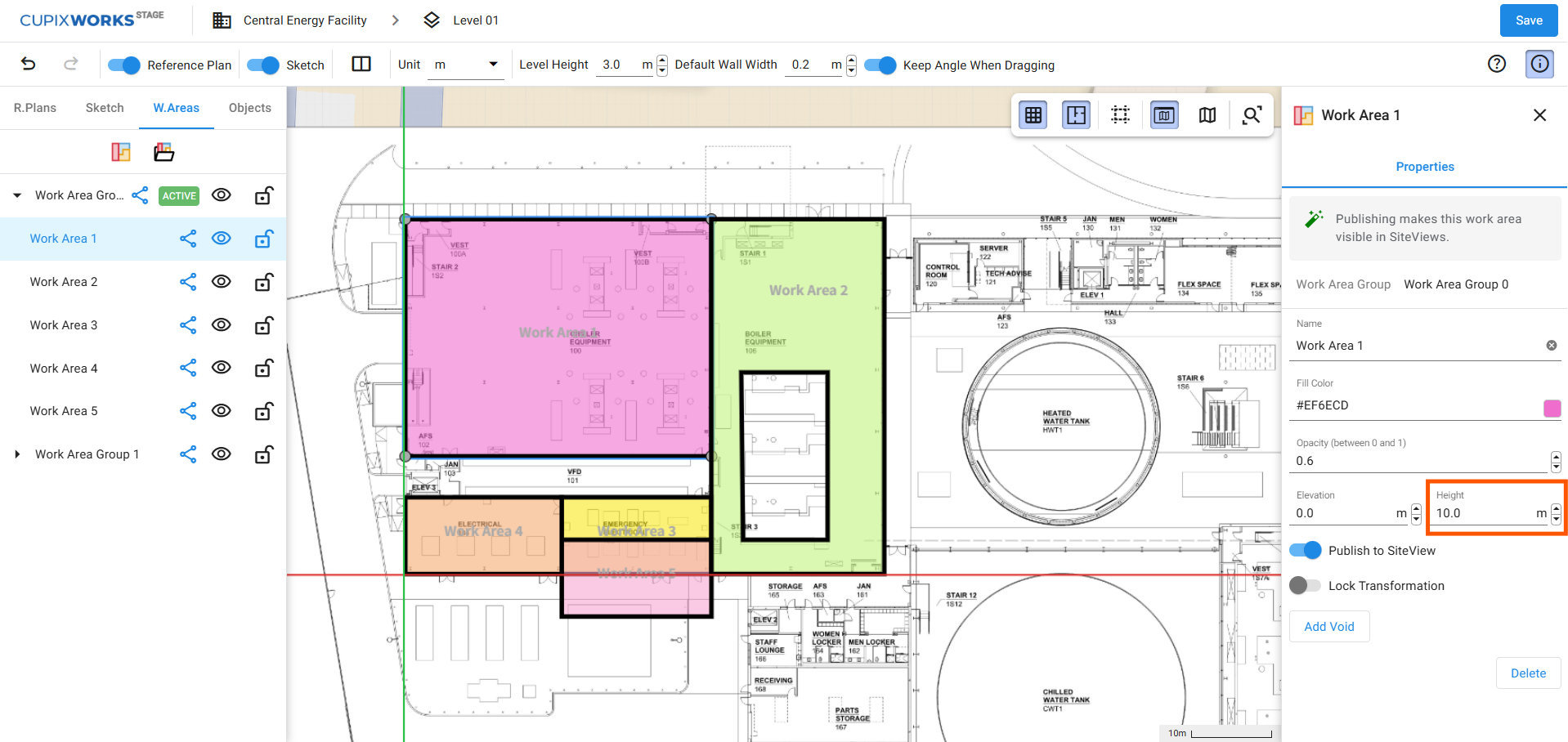

높이
- 왼쪽 패널에서 작업 구역을 선택합니다.
- 오른쪽 패널의 Height 필드에 값을 입력합니다.
예: 각 4 m인 네 개 레벨에 걸친 아트리움은 Height를 16 m로 지정해야 합니다.
고도
- 왼쪽 패널에서 작업 구역을 선택합니다.

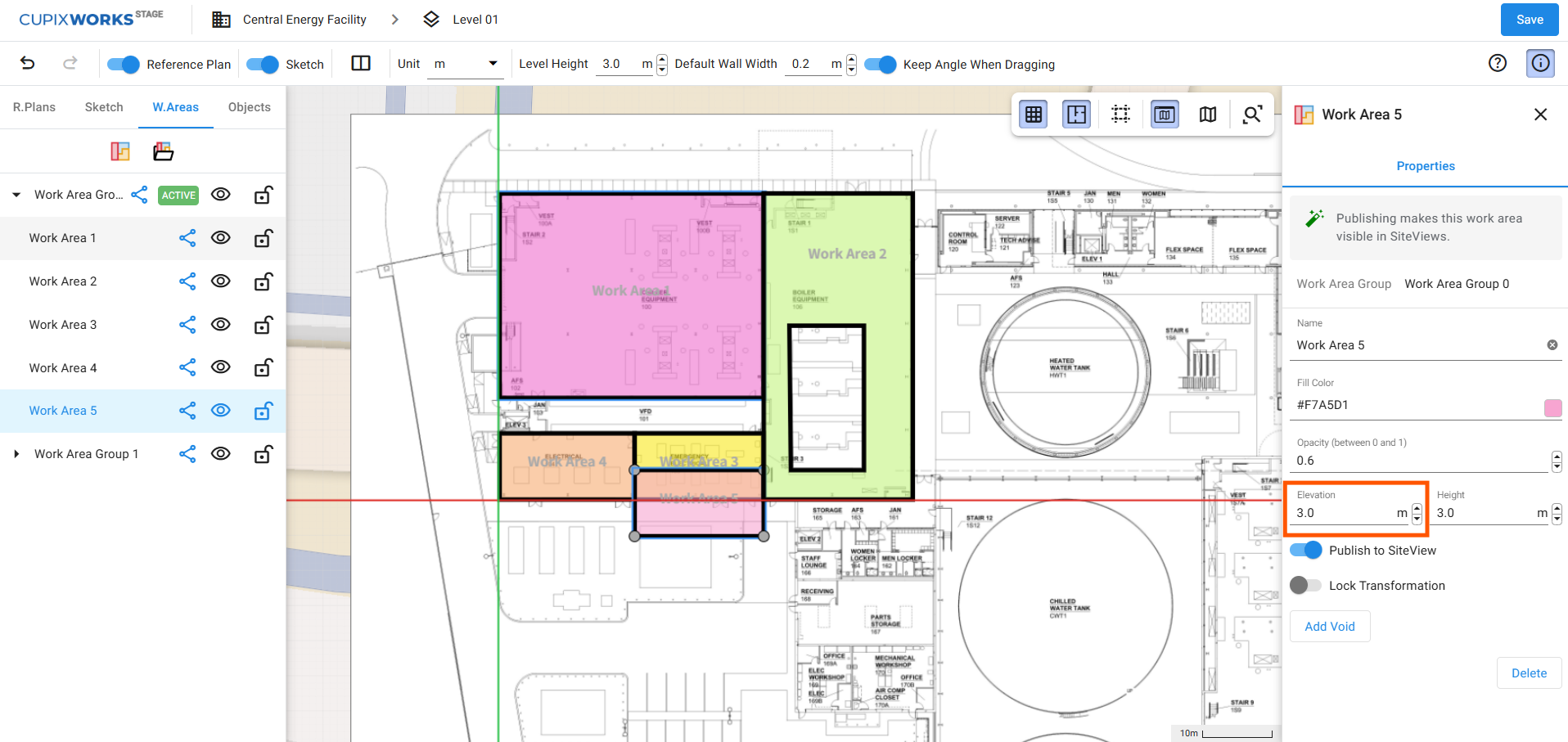

- 오른쪽 패널의 Elevation 필드에 값을 입력하여 레벨 기준면으로부터의 수직 오프셋을 설정합니다.
참고: Elevation과 Height를 함께 사용하면 동일한 2D 면적 안에서 서로 다른 수직 범위에 여러 작업 구역을 쌓을 수 있습니다.
3D 보기에서 작업 구역 높이 확인
높이와 고도를 설정한 후에는 저장하기 전에 3D 보기에서 작업 구역의 수직 범위를 확인합니다.

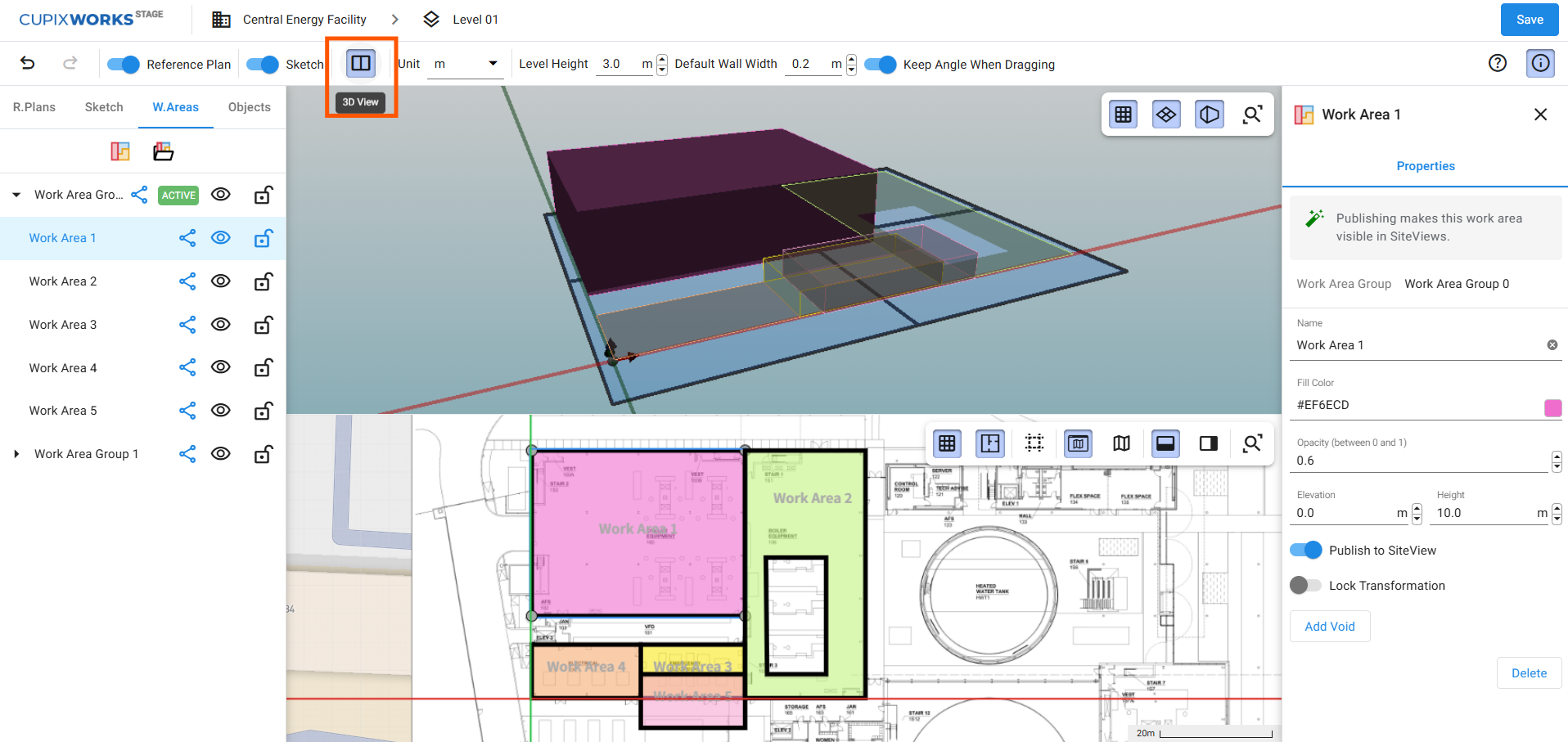

- 오른쪽 위 툴바에서 3D View로 전환합니다.
- 작업 구역이 돌출된 3D 볼륨으로 표시됩니다. 의도한 수직 범위를 포함하는지 확인합니다.
- 조정이 필요하면 W.Areas 탭으로 돌아가 Height 또는 Elevation 값을 수정합니다.
- Save를 클릭합니다.
작업 구역을 다른 레벨로 복사

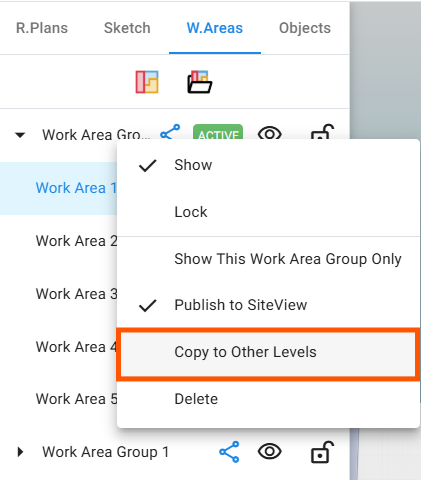

- 왼쪽 패널에서 Work Area Group을 마우스 오른쪽 버튼으로 클릭합니다.
- Copy to Other Levels를 선택합니다.
- 대상 레벨을 선택하고 Copy를 클릭합니다.
참고: 복사된 작업 구역은 동일한 폴리곤 형상, 높이, 고도를 유지합니다. 층고가 다른 경우 대상 레벨에서 높이 값을 검토합니다.
작업 구역 또는 작업 구역 그룹 이름 변경 및 삭제
- 왼쪽 패널에서 작업 구역이나 그룹을 선택합니다.

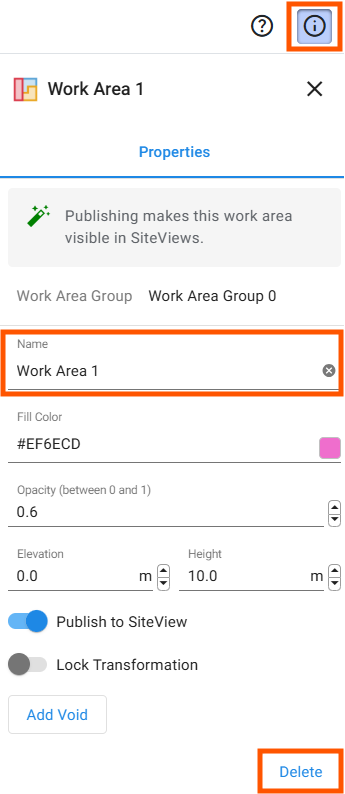

- 오른쪽 위 모서리의 정보 아이콘을 클릭합니다
- 새 이름을 입력하거나 패널에서 삭제합니다.
참고: SiteInsights 카테고리에 지정된 작업 구역을 삭제하면 해당 지정도 함께 해제됩니다. 필요한 경우 BIM Editor에서 BIM 요소를 다시 지정합니다.
BIM Editor에서 작업 구역 보기
작업 구역을 설정한 후에는 BIM Editor에서 표시 여부를 직접 전환하여 BIM 요소와의 공간 정합을 확인할 수 있습니다.
- Project Admin Center에서 Project Setup > BIM Files로 이동한 다음 BIM Editor를 엽니다.

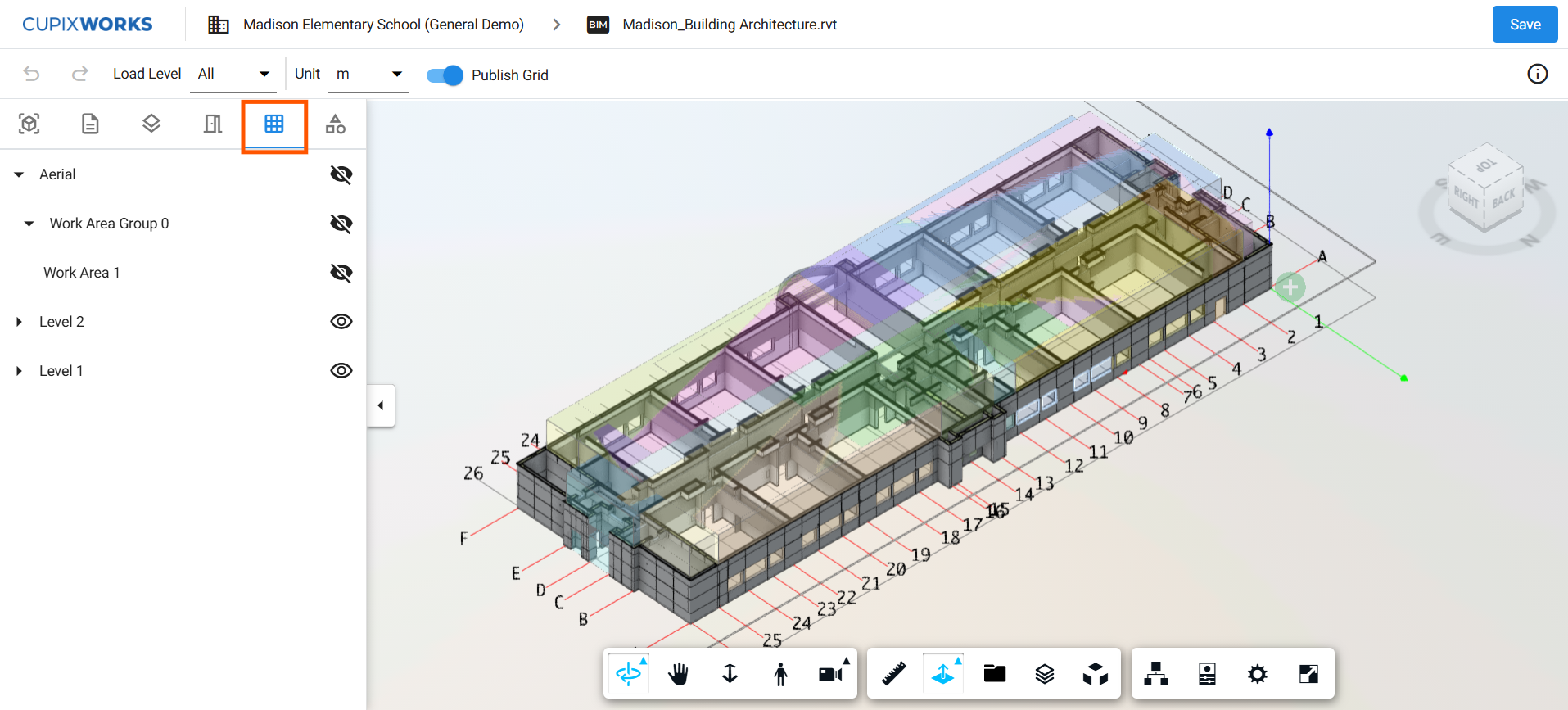

- 왼쪽 패널에서 Work Areas 탭(격자 아이콘)을 클릭합니다.
- 패널에는 구성된 모든 작업 구역 그룹과 개별 작업 구역이 레벨별로 정리되어 표시됩니다.
- 작업 구역 그룹, 레벨, 개별 작업 구역 옆의 표시 아이콘을 클릭하여 3D 보기에서 표시 여부를 전환합니다.
참고: BIM Editor의 작업 구역 표시는 검토용입니다. 작업 구역의 경계, 높이, 고도를 수정하려면 Level Editor의 W.Areas 탭으로 돌아갑니다.
