소개
Cupix Reality Importer는 CupixWorks에서 캡처한 포인트 클라우드 데이터를 Revit 프로젝트로 바로 가져오는 Autodesk Revit 플러그인입니다.
버전 1.1.1부터 Reality Importer는 Cupix Alignment Data를 지원합니다. 이는 CupixWorks에서 내보내는 선택 사항인 JSON 파일로, 가져온 포인트 클라우드를 BIM 모델에 정렬된 정확한 위치에 배치합니다. Alignment Data를 사용하면 수동으로 배치할 필요가 없습니다.
- 지원 Revit 버전: 2024, 2025, 2026
- 지원 포인트 클라우드 형식: CPC, PLY, E57, XYZ
- 선택 사항인 정렬 파일: Cupix Alignment Data(.json)
Cupix Reality Importer 설치

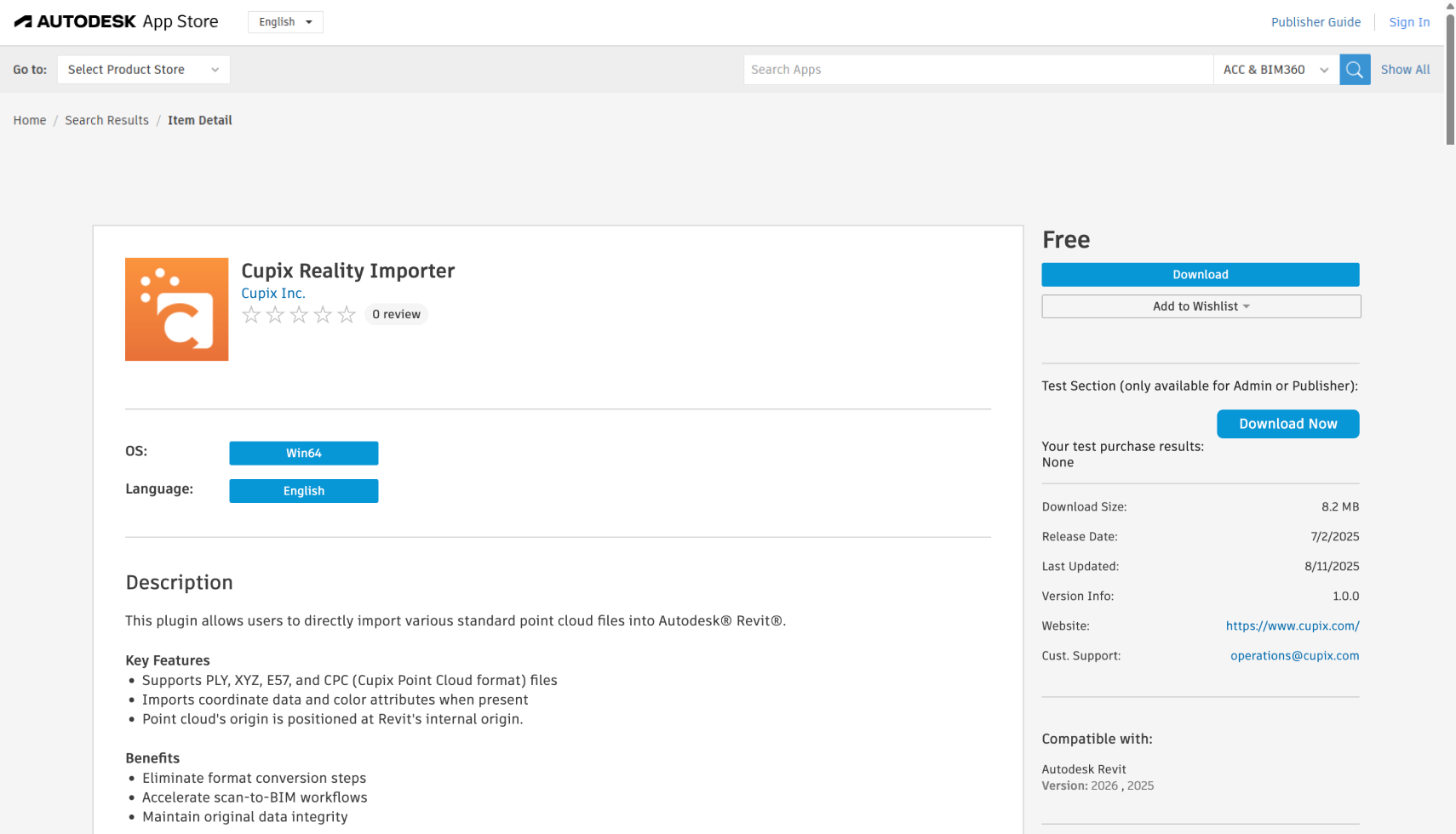

- Autodesk App Store를 엽니다. (앱 바로 가기 링크: Cupix Reality Importer)
- Cupix Reality Importer를 검색합니다.
- Download를 클릭하고 사용 중인 Revit 버전(2024, 2025 또는 2026)에 맞는 설치 프로그램을 실행합니다.
- 설치 중에 Revit이 실행 중이었다면 Revit을 다시 시작합니다.
포인트 클라우드 데이터 가져오기
- Revit 프로젝트를 엽니다.

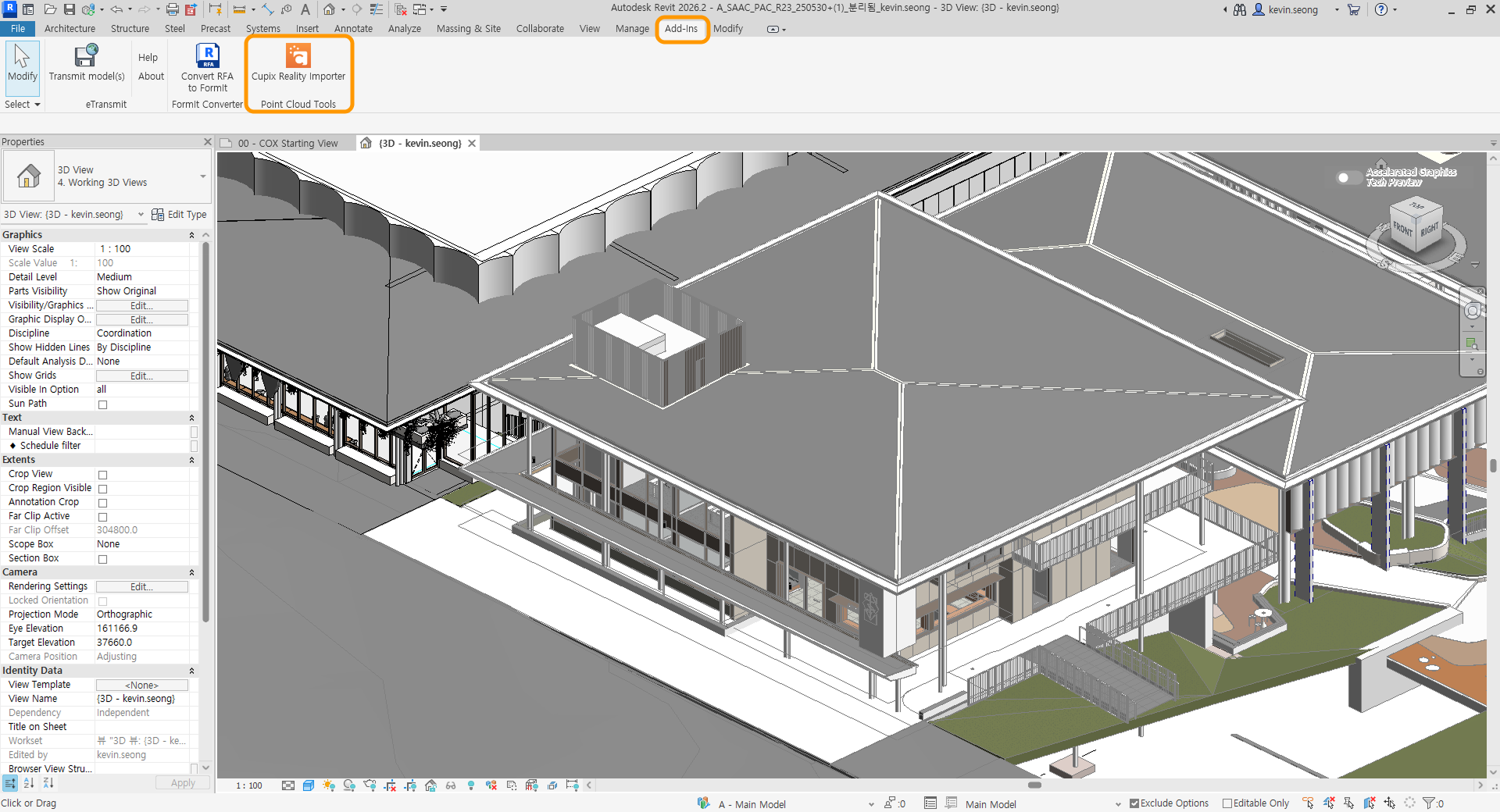

- Add-Ins 탭 → External Tools → Cupix Reality Importer로 이동합니다.
-

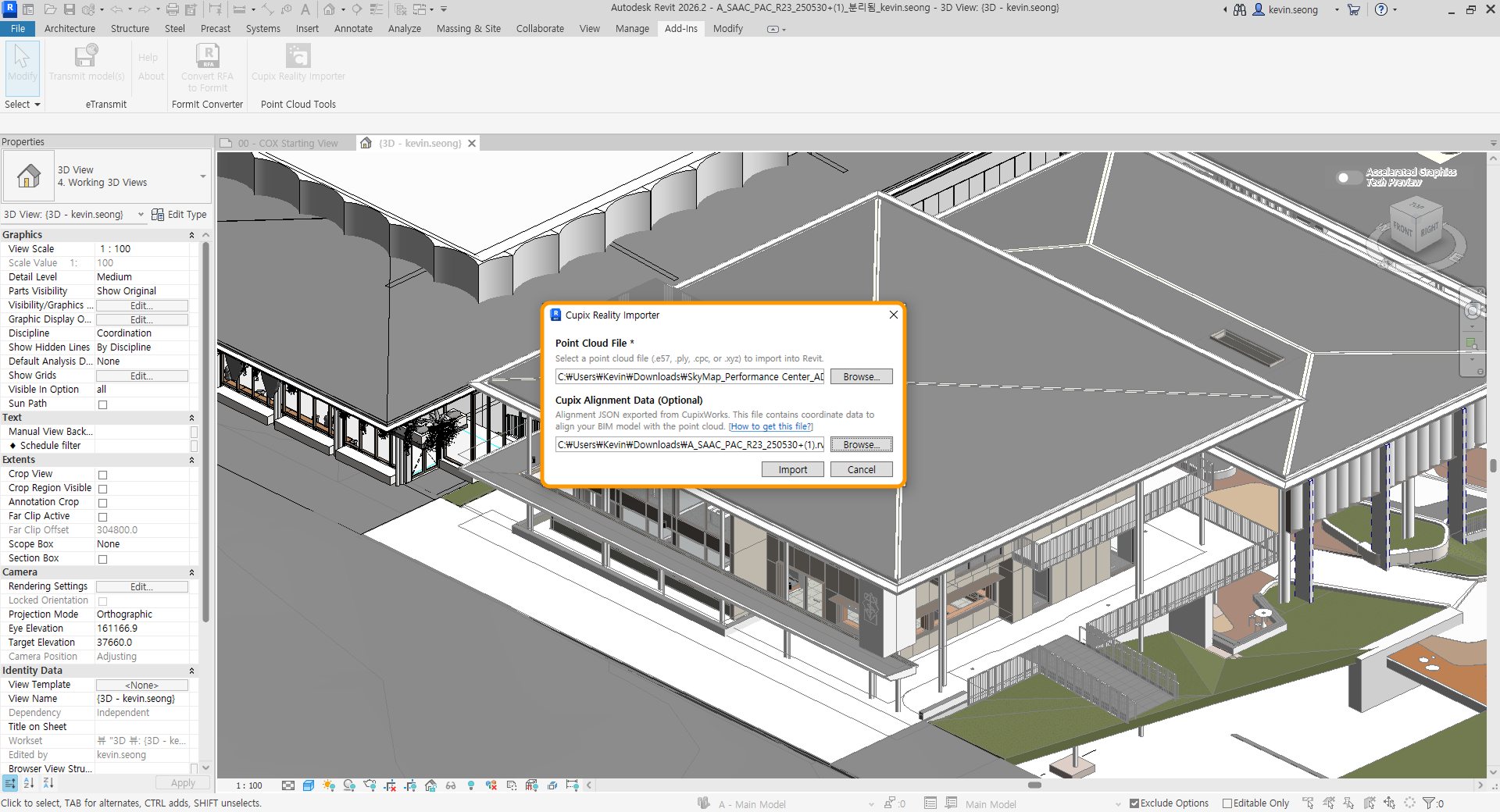

Cupix Reality Importer 대화 상자가 열립니다. 다음 항목을 입력합니다.
- Point Cloud File 필수 — CPC, PLY, E57 또는 XYZ 파일을 선택합니다.
- Cupix Alignment Data 선택 — CupixWorks에서 내보낸 JSON 파일을 선택합니다(다음 섹션 참조). 이 파일을 지정하면 포인트 클라우드가 BIM에 정렬된 정확한 위치에 자동으로 배치됩니다.

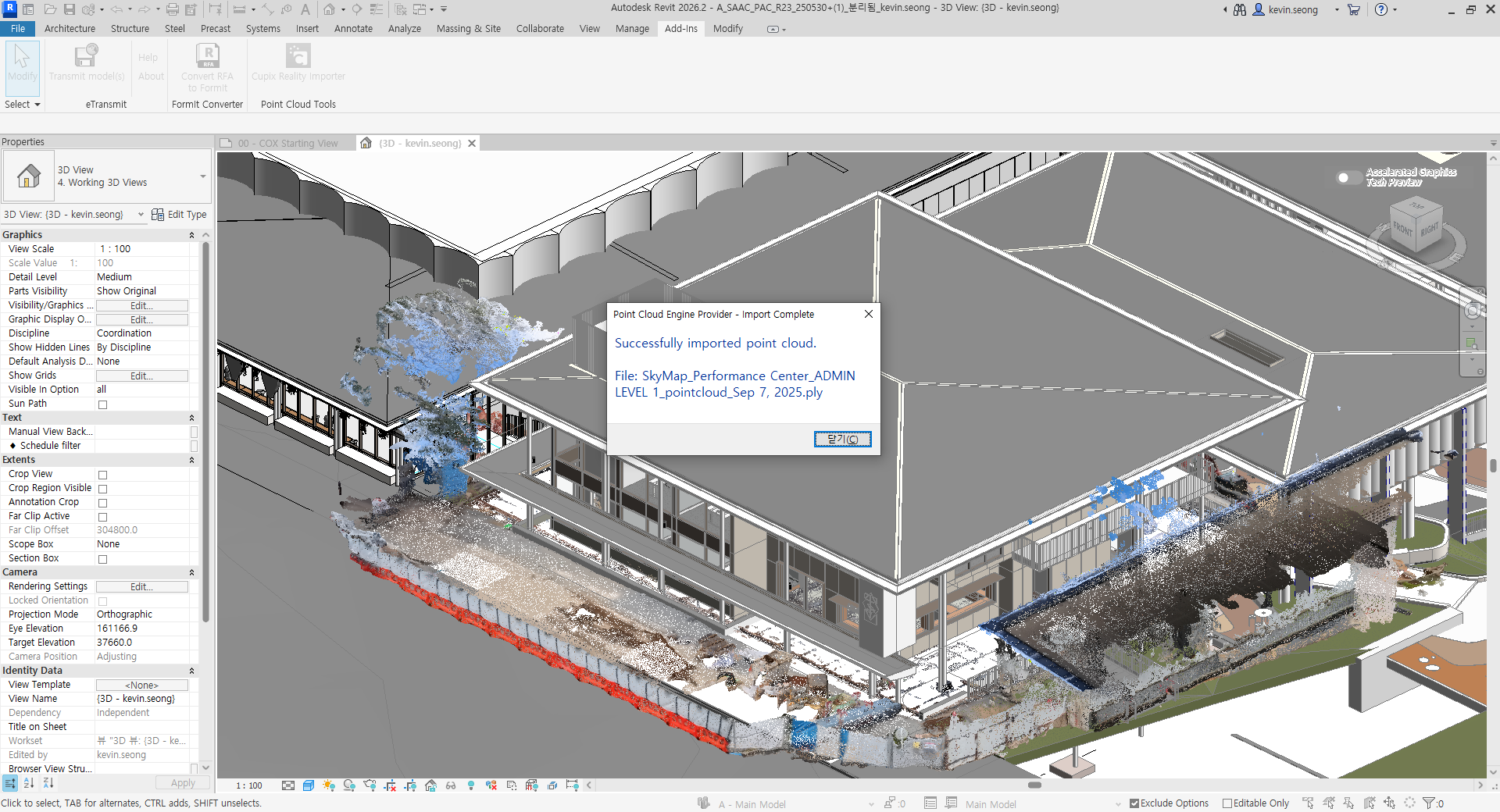

- Import를 클릭합니다.
참고: Alignment Data와 함께 가져오면 포인트 클라우드가 BIM 좌표에 정확히 정렬되어 표시됩니다. Alignment Data 없이 가져오면 Revit의 기본 도구로 포인트 클라우드를 직접 배치해야 할 수 있습니다.
CupixWorks에서 Alignment Data 내보내기
앞 단계에서 사용하는 Cupix Alignment Data JSON 파일을 받으려면 다음과 같이 합니다.
- CupixWorks에 로그인한 후 Project Center를 엽니다.
- BIM Files로 이동합니다. 프로젝트에 업로드된 BIM 파일 목록이 표시됩니다.
- 정렬할 BIM 파일을 클릭합니다. 오른쪽에 드로어가 열립니다.

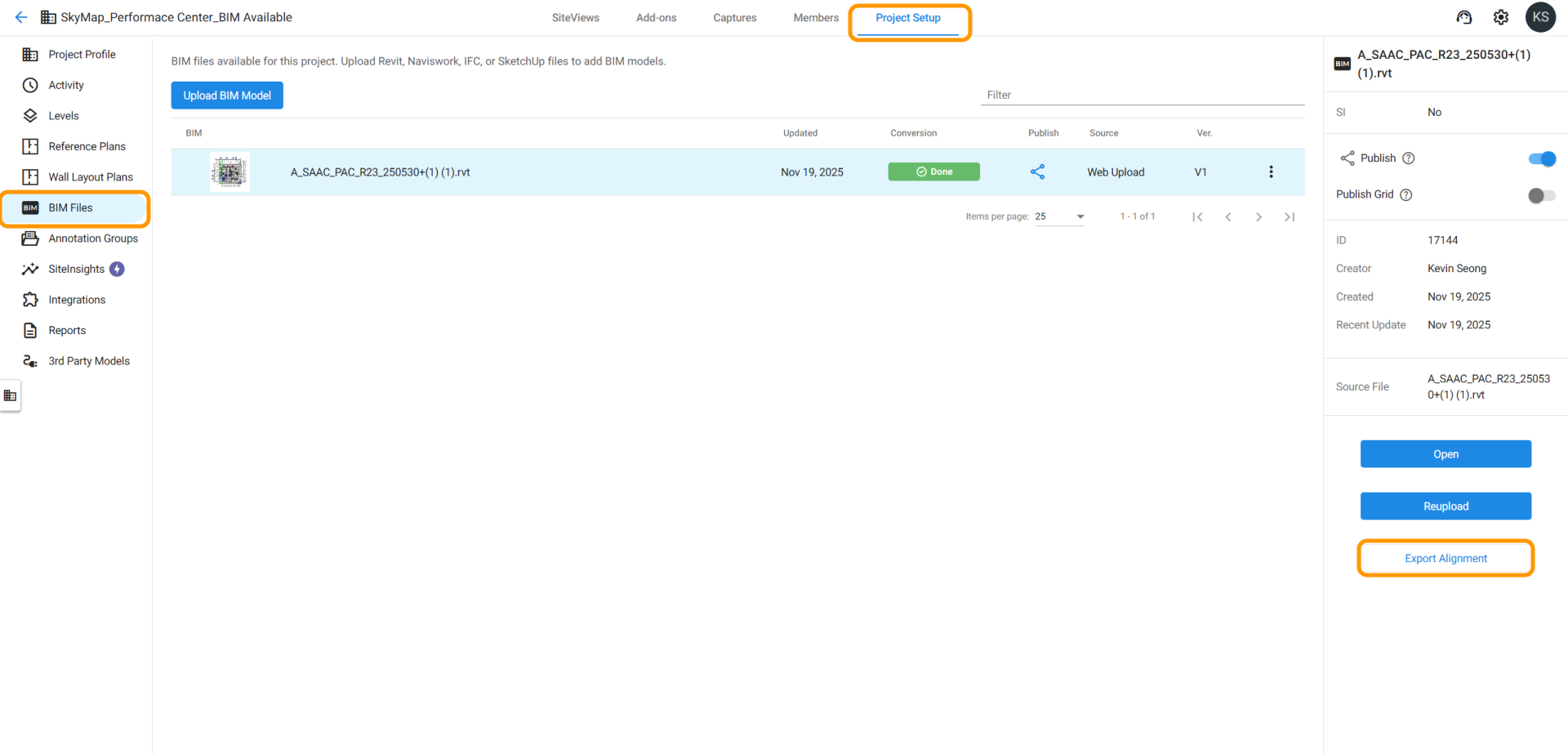

- Export Alignment 버튼을 클릭합니다. JSON 파일이 컴퓨터에 다운로드됩니다.
- 이 JSON 파일을 Reality Importer의 Cupix Alignment Data 입력 항목으로 사용합니다.
