소개

CupixWorks는 Autodesk Construction Cloud(ACC) 및 Autodesk BIM 360과의 연동을 지원합니다. CupixWorks 프로젝트를 ACC/BIM 360 프로젝트와 연결하면 SiteView에서 주석을 사용하여 Autodesk 이슈를 바로 관리할 수 있습니다.

이 연동을 사용하면 360° 시각 자료와 함께 현장 상황을 기록하고 동기화할 수 있어 이슈 추적이 간소화되며, 수작업 조율을 줄이면서 여러 플랫폼 간의 정합성을 유지할 수 있습니다.

참고: 이 연동을 통해 BIM 모델이 CupixWorks에 표시되게 하려면 모델을 ACC 또는 BIM 360에 게시하기 전에 Revit 게시 설정에서 3D View를 활성화해야 합니다.

ACC/BIM 360과 CupixWorks 연동 방법

CupixWorks에서 ACC/BIM 360 연동을 사용하려면 Autodesk 관리자와 CupixWorks 관리자가 다음 단계를 모두 완료해야 합니다.

  • Autodesk에서 – ACC/BIM 360 Account Admin이 CupixWorks 앱을 설치합니다.
  • CupixWorks에서 – Project Admin이 Autodesk 프로젝트를 연결하고 ACC/BIM 360 양식이 활성화된 Annotation Group을 만듭니다.

1단계: Autodesk에 CupixWorks 앱 설치

Account Admin이 Autodesk Construction Cloud(ACC) 또는 BIM 360에 CupixWorks 앱을 설치해야 합니다.

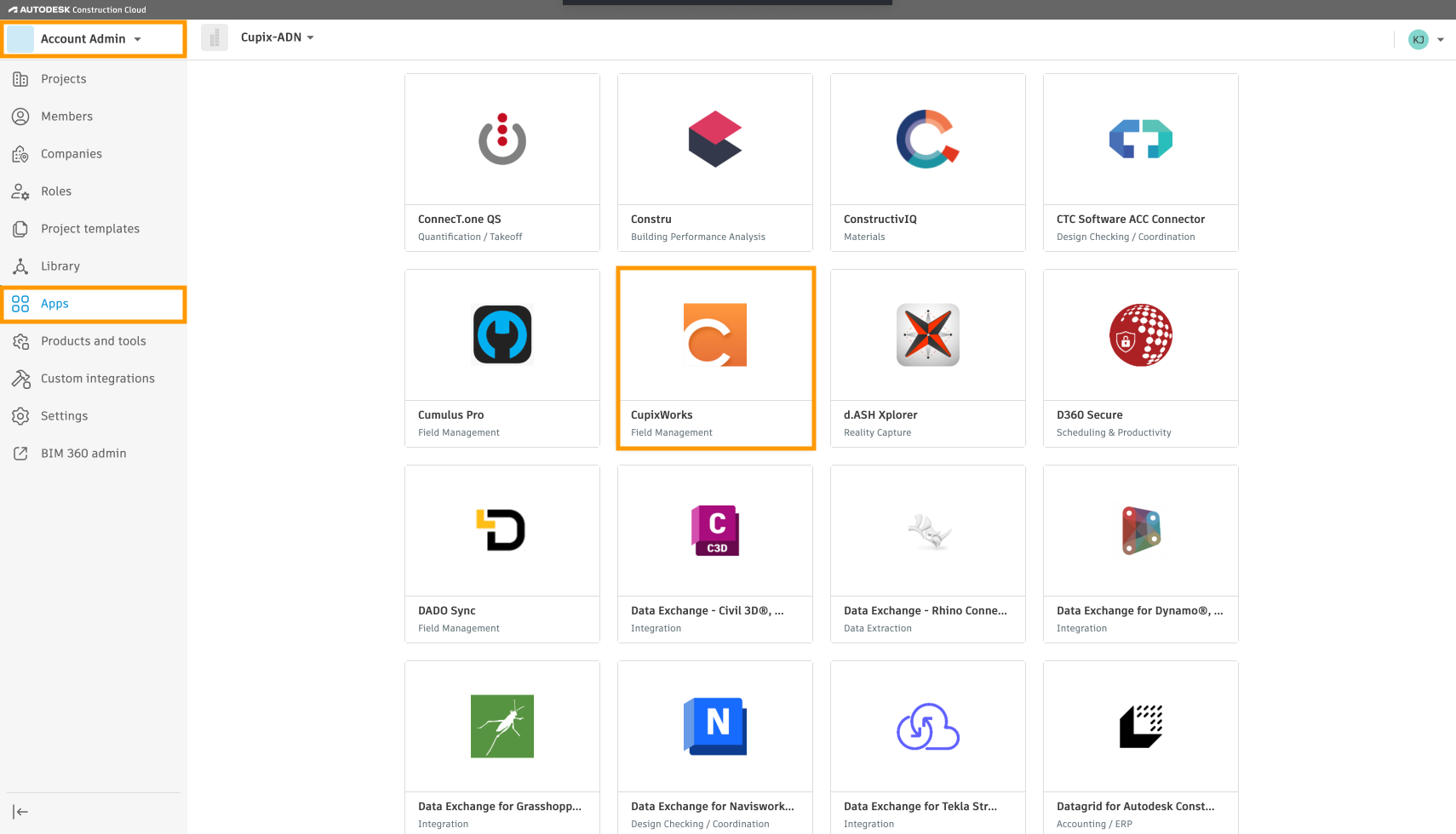

  1. Account Admin 권한으로 Autodesk 계정에 로그인합니다.
  2. 계정 홈페이지에서 Apps 섹션으로 이동합니다.
  3. 아래로 스크롤하여 CupixWorks 앱을 선택합니다.
  4. Install을 클릭한 다음 Authorize and Install을 클릭하여 설정을 완료합니다.

참고: 설치 과정은 ACC와 BIM 360이 비슷하지만 사용자 인터페이스는 조금 다를 수 있습니다.

2단계: Autodesk 프로젝트를 CupixWorks에 연결

앱을 설치한 후에는 CupixWorks Project Admin이 Autodesk 프로젝트를 연결해야 합니다.

  • ACC의 경우 Autodesk Project Admin 또는 Project Member 권한이 필요합니다.
  • BIM 360의 경우 Autodesk Project Admin 권한이 필요합니다.

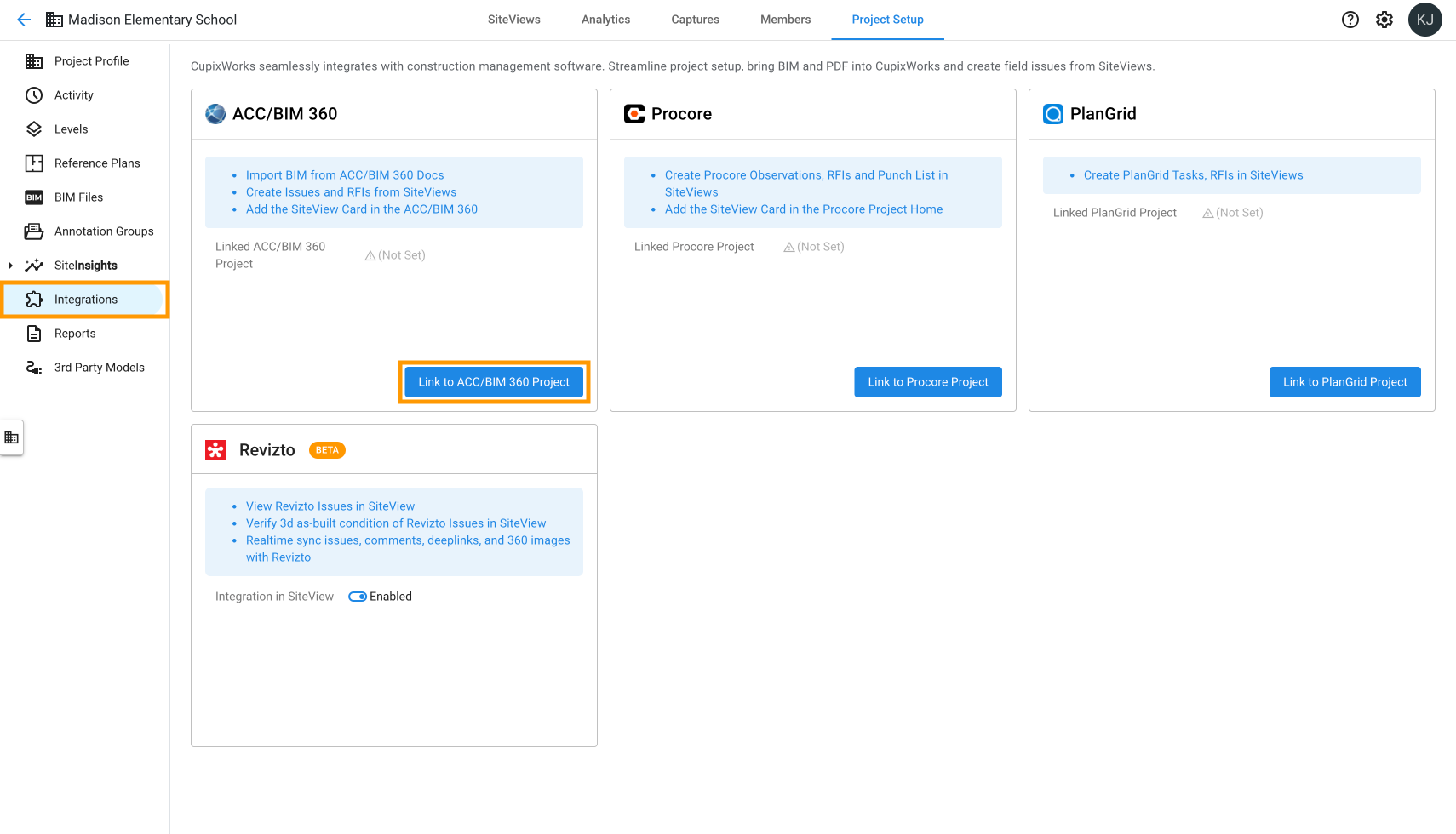

  1. CupixWorks에서 Project Admin Center의 Project Setup으로 이동한 후 Integrations를 클릭합니다.
  2. ACC/BIM 360 섹션에서 Link to ACC/BIM 360 Project를 클릭합니다.
  3. 메시지가 표시되면 Autodesk 계정 정보로 로그인합니다.
  4. Allow를 클릭하여 접근을 승인합니다.

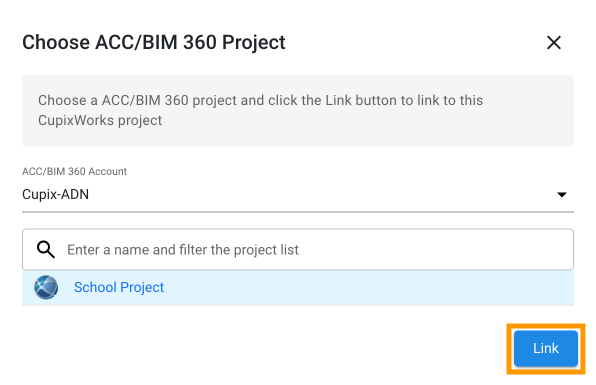

  5. 프로젝트 선택 창에서 Autodesk 계정을 선택하고 연결할 프로젝트를 고릅니다.
  6. Link를 클릭하여 연결을 완료합니다.

연결이 완료되면 연동 상태에 프로젝트 이름이 표시됩니다.

3단계: ACC/BIM 360 Annotation Group 만들기

SiteView에서 이슈를 추적하려면 ACC/BIM 360 연동에 연결된 Annotation Group을 만듭니다.

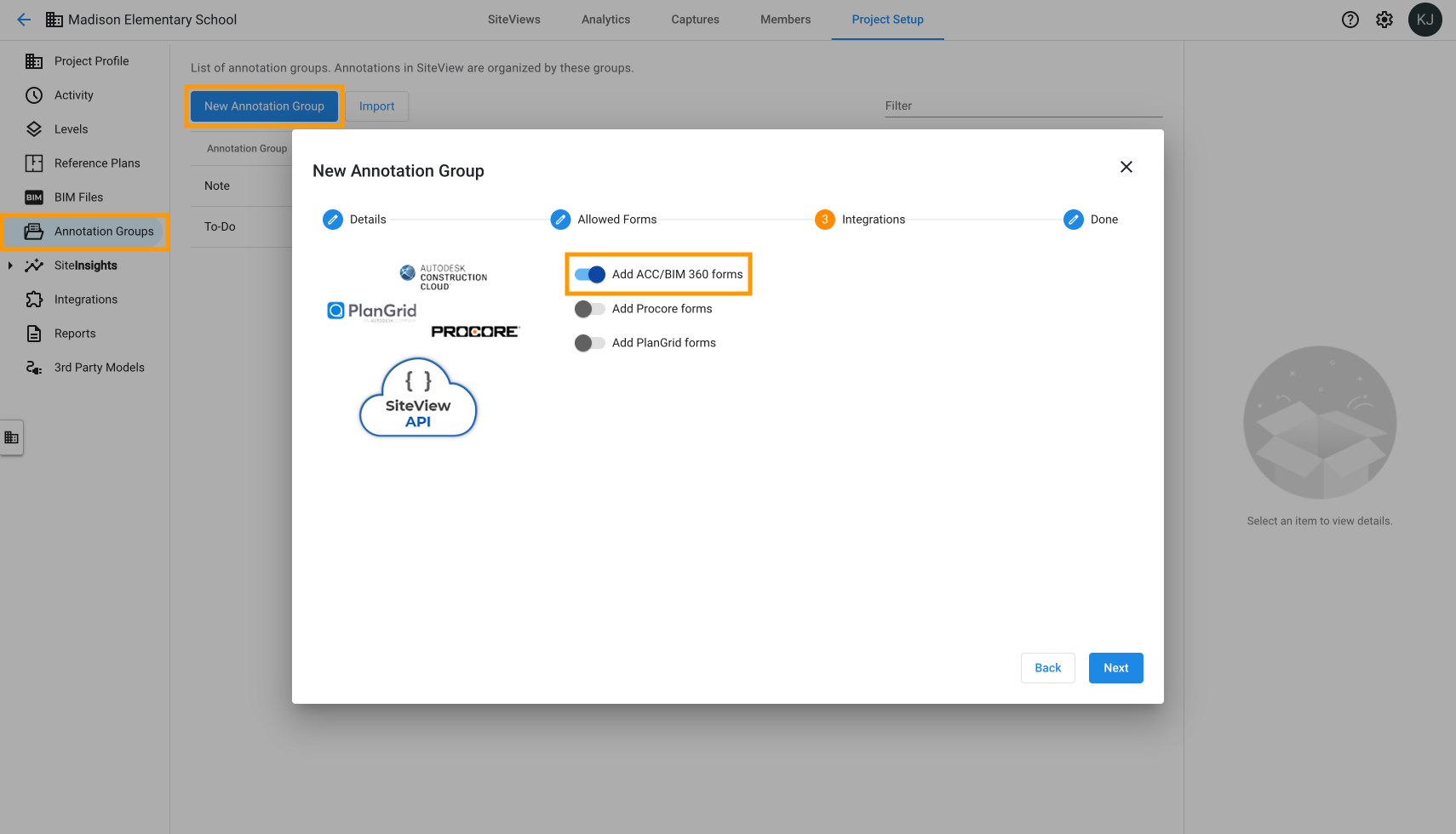

  1. Project Setup에서 Annotation Groups로 이동합니다.
  2. New Annotation Group을 클릭합니다.
  3. 그룹 이름을 입력하고 Next를 클릭합니다.
  4. Next를 클릭하여 Allowed Forms 섹션을 건너뜁니다.
  5. Add ACC/BIM 360 Forms를 켠 다음 Next를 클릭합니다.
  6. Save and Close를 클릭하여 마칩니다.

이제 SiteView에서 주석을 사용하여 Autodesk Issue와 RFI를 만들고 관리할 수 있습니다.

SiteView에서 ACC/BIM 360 Issue 및 RFI 관리

연동을 완료하고 Annotation Group을 구성하면 SiteView의 Annotations 기능으로 Autodesk Issue와 RFI를 바로 만들 수 있습니다.

참고:

  • SiteView에서 만든 주석만 ACC/BIM 360과 동기화됩니다. Autodesk에서 만든 기존 Issue나 RFI는 CupixWorks로 가져오지 않습니다.
  • Issue나 RFI를 만들려면 연결된 ACC 또는 BIM 360 프로젝트에서 'Manage Issue' 권한도 필요합니다.

ACC/BIM 360 계정으로 로그인

SiteView에서 Issue와 RFI를 만들거나 새로 고치려면 ACC/BIM 360 계정으로 로그인되어 있어야 합니다.

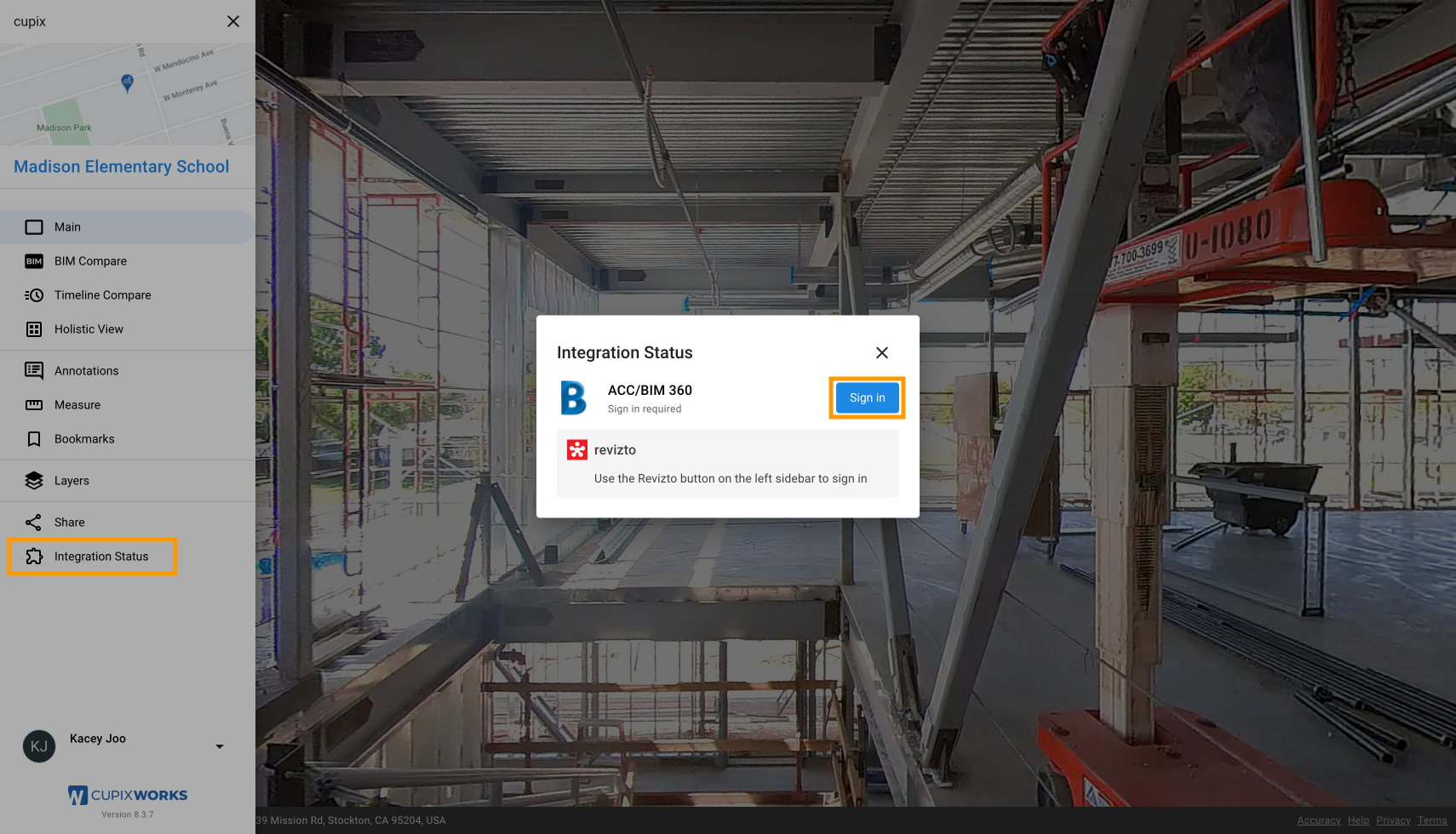

  1. menu.png왼쪽 메뉴를 열고 integrations.pngIntegration Status로 이동합니다.
  2. ACC/BIM 360 섹션 옆의 Sign In을 클릭합니다.
  3. Autodesk 계정 정보로 로그인하고 메시지가 표시되면 접근을 허용합니다.

SiteView에서 Issue 및 RFI 만들기

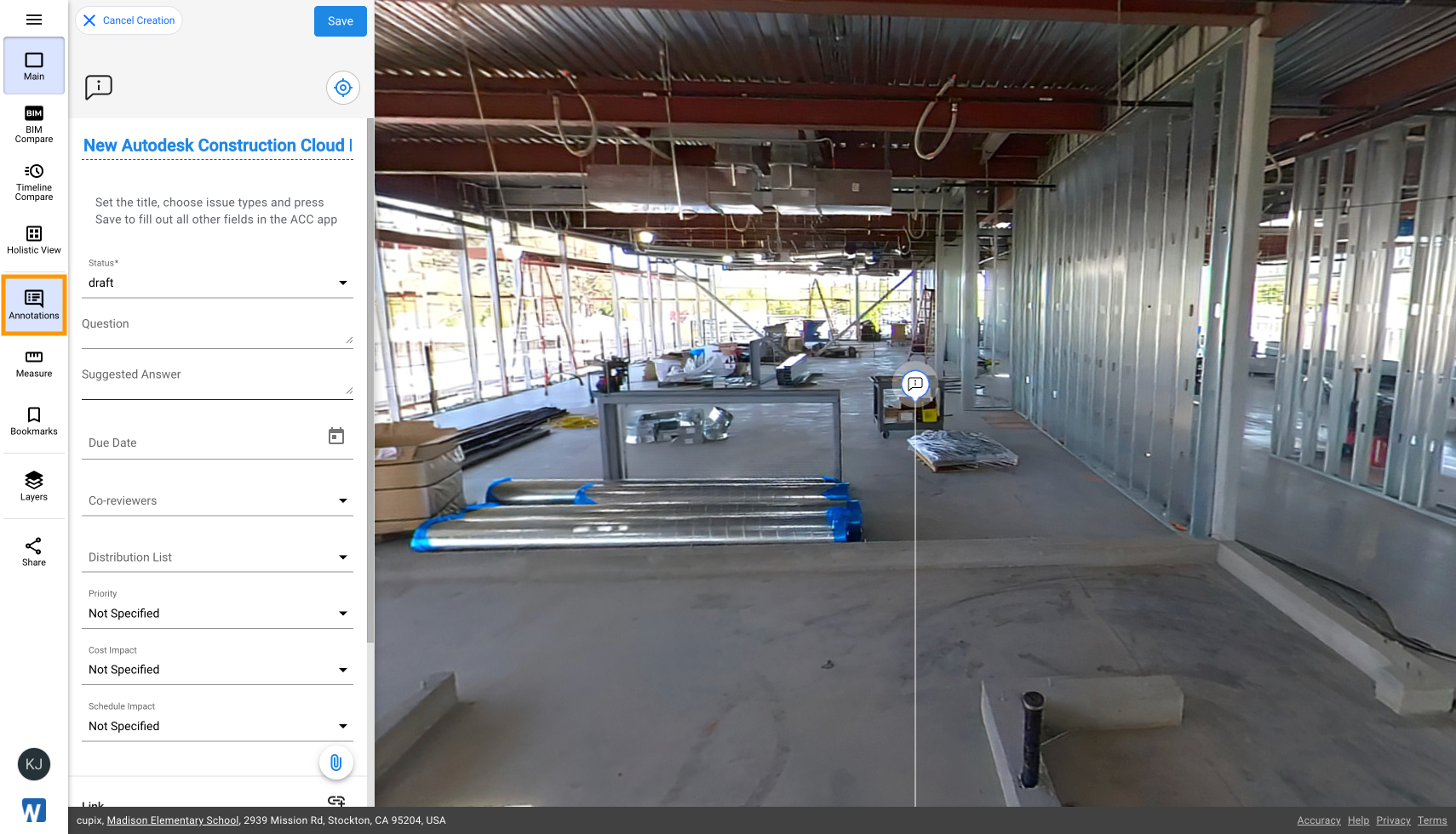

  1. 왼쪽 메뉴에서 annotation-menu.pngAnnotations 패널을 엽니다.
  2. SiteView에서 원하는 위치로 이동한 후 ACC/BIM 360 양식에 연결된 Annotation Group에서 addAnnotation.pngAdd Annotation을 클릭합니다.

  3. 양식 유형(Issue 또는 RFI)을 선택한 다음 필수 항목을 입력하여 360° 캡처에 바로 이슈를 기록합니다.

    참고: 주석 작성에 대한 자세한 내용은 Annotations 문서를 참조하세요.

  4. Save를 클릭하여 주석을 만듭니다. 생성된 Issue 또는 RFI는 SiteView와 ACC/BIM 360 양쪽에서 확인할 수 있습니다.

    참고: ACC에서는 Question 항목에, BIM 360에서는 Description 항목에 SiteView 딥 링크가 자동으로 추가되어 주석이 생성된 정확한 위치로 이동할 수 있습니다.

데이터 동기화 및 새로 고침

ACC/BIM 360 양식에 연결된 주석은 생성 이후 Autodesk에서 단방향 항목 동기화를 지원합니다.

  • 생성 과정에서 SiteView에 입력한 내용은 ACC/BIM 360에 자동으로 반영됩니다.
  • 생성 이후 양식 항목은 SiteView에서 읽기 전용이 되며 ACC/BIM 360에서만 편집할 수 있습니다.
  • ACC/BIM 360에서 변경한 내용을 SiteView에 반영하려면 update-acc.pngUpdate 버튼을 클릭합니다.

양식 항목은 연결된 Autodesk 프로젝트 구성에 따라 자동으로 매핑됩니다.

  • ACC/BIM 360에서 정의한 사용자 지정 항목은 모두 지원됩니다.
  • Autodesk API로 제공되지 않는 다음 항목은 SiteView에서 지원되지 않습니다.
    • Ball in Court
    • Location - Description only
    • Discipline
    • Category
