SiteView Designer
목차
소개
SiteView Designer는 공유된 SiteView를 열었을 때 뷰어 사용자가 무엇을 보게 될지를 Project Admin이 구성하는 곳입니다. 한 화면에서 레이아웃을 고르고, 표시할 기능을 조정하고, 접근할 수 있는 레벨과 캡처의 범위를 지정하고, 비교용으로 여러 창을 배치하고, 표시할 레이어를 설정한 다음, 그 결과를 이름이 있는 SiteView 템플릿으로 게시할 수 있습니다.
레이아웃 옵션

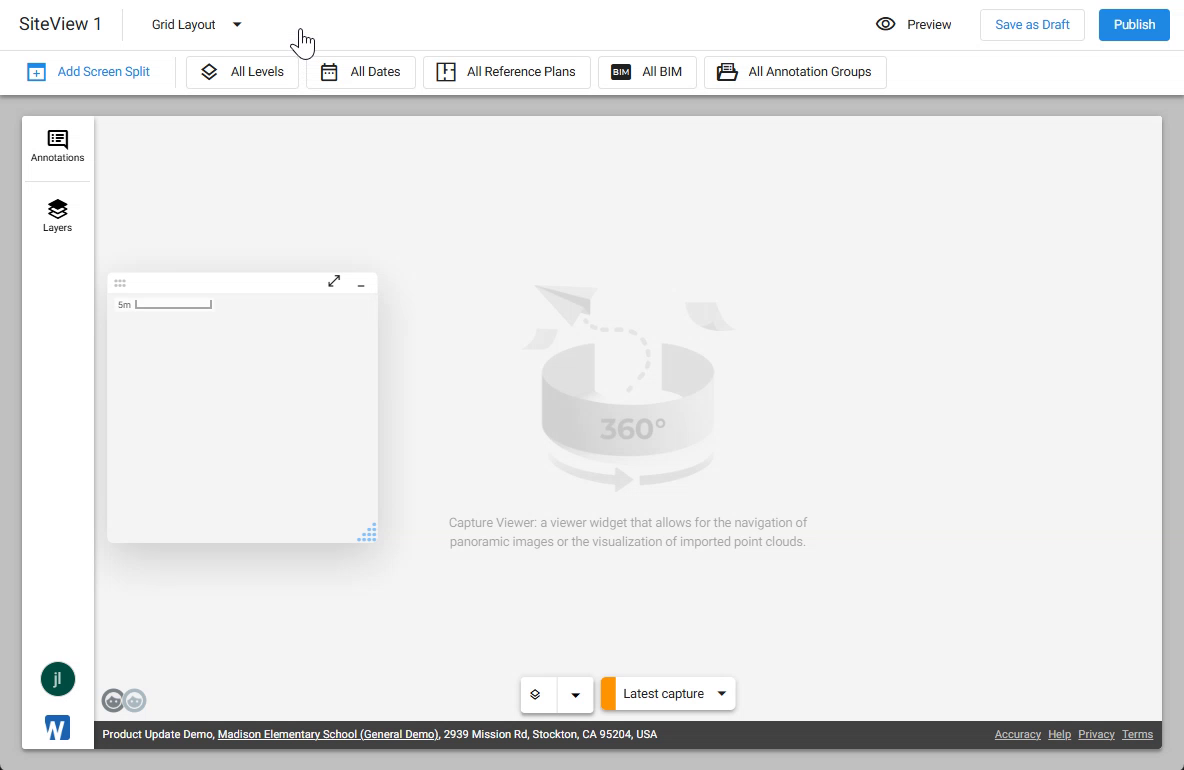

SiteView 이름 옆(왼쪽 위)의 레이아웃 드롭다운을 열어 캔버스 구성 방식을 선택합니다.
- Grid Layout — 창을 고정된 격자에 배치합니다. 캡처와 BIM을 나란히 비교하는 화면처럼 반복해서 쓰는 정형화된 구성에 적합합니다.
- Freeform Layout — 뷰어를 분리해 별도의 화면에 표시할 수 있어 더 넓게 볼 수 있습니다. 창 배치를 자유롭게 하거나 전체 화면으로 써야 할 때 사용합니다.
Components

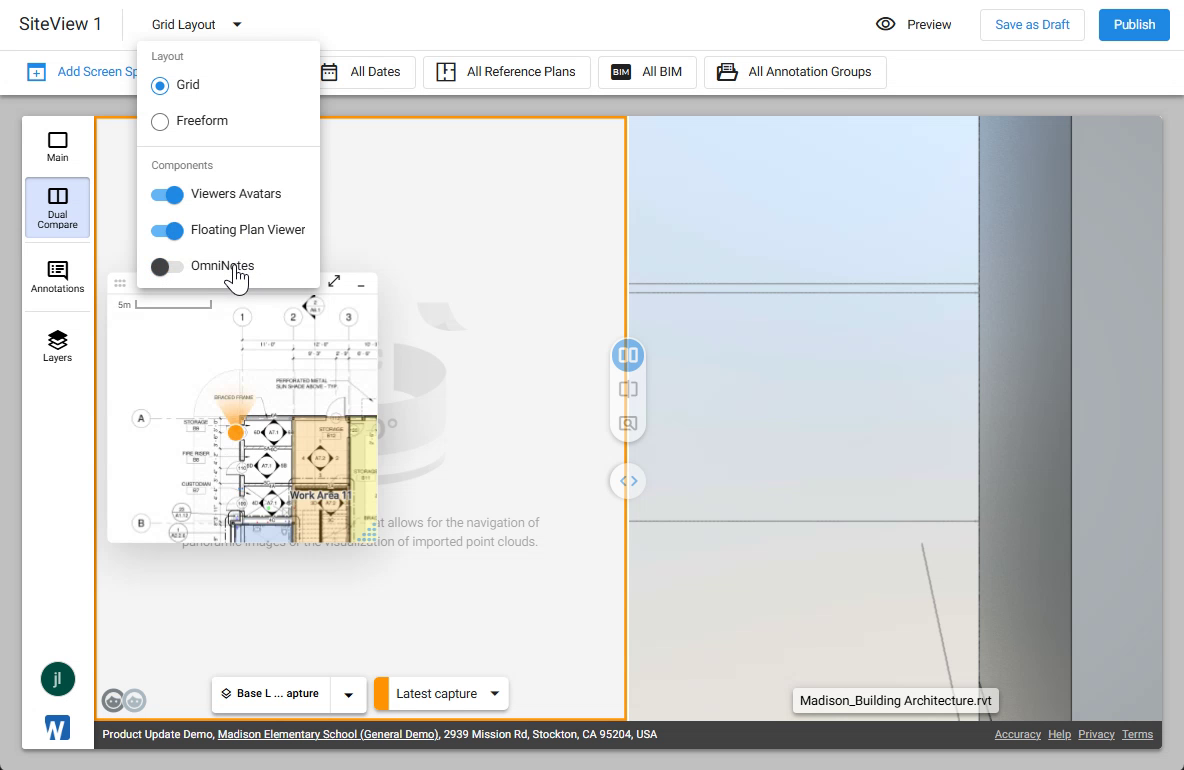

같은 레이아웃 드롭다운의 Components 섹션에서는 SiteView 전체에 걸쳐 기능 레이어를 켜고 끕니다. 각 토글은 즉시 적용되므로 게시 전에 따로 저장할 필요가 없습니다.
- Viewer Avatars — 현재 SiteView에 접속한 사용자를 표시합니다. 다른 접속자가 누구인지 보이지 않게 하려면 끕니다.
- Floating Plan Viewer — 캡처 뷰어 안에 삽입되는 평면도 창입니다. 360° 검토만 하는 SiteView라 평면도 창이 필요 없다면 끕니다.
- OmniNotes — OmniNotes 레이어입니다. 고객에게 SiteView를 공유할 때 내부용 OmniNotes를 보이지 않게 하려면 끕니다.
뷰어에게 보여 줄 범위 지정
레이아웃 드롭다운 아래의 도구 모음에는 All … 필터 다섯 개가 있습니다. 각 항목을 클릭하면 해당 범주에서 뷰어 사용자가 접근할 수 있는 항목을 고르는 대화 상자가 열립니다. 각 대화 상자에서 Done을 클릭해 적용합니다.

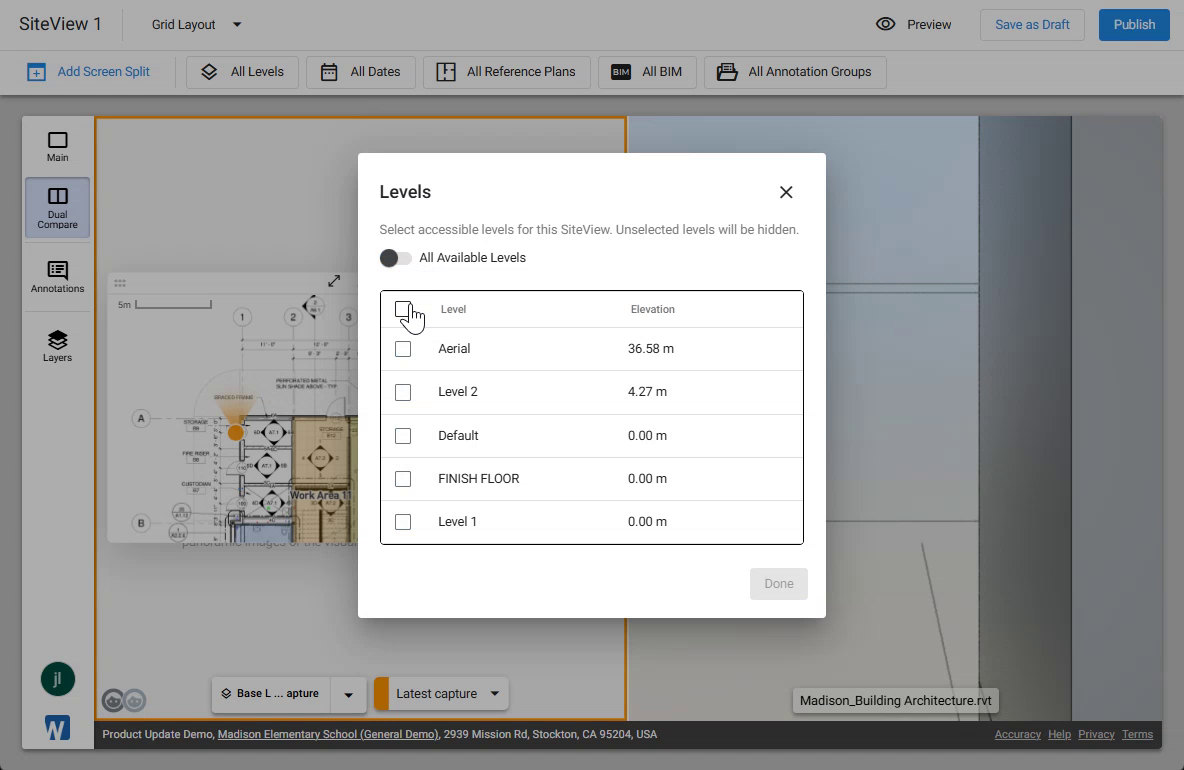

- All Levels — 접근할 수 있는 레벨을 선택합니다. 선택하지 않은 레벨은 해당 캡처와 참조 도면까지 함께 숨겨집니다.
- All Dates — 뷰어 사용자가 볼 수 있는 캡처를 지정합니다. 전체 캡처, 기간, 선택한 캡처 중에서 고를 수 있습니다.
- All Reference Plans — 평면도 뷰어에 표시할 참조 도면 파일을 고릅니다. 마스터 토글(All Available Reference Plans)로 한 번에 전체를 켜거나 끈 다음 파일별로 조정할 수 있습니다.
- All BIM — SiteView에서 불러올 수 있는 BIM 모델을 고릅니다. 각 행에는 모델 이름과 출처(Web Upload 또는 Autodesk Construction Cloud)가 표시됩니다.
- All Annotation Groups — 이 SiteView에서 볼 수 있는 annotation 그룹(Project Setup에서 설정)을 고릅니다.
레이아웃 추가(커맨드 버튼)
왼쪽 레일에는 이름이 지정된 레이아웃이 쌓입니다. 각 항목은 저장된 뷰어 배치로, 사용자가 클릭해 화면을 전환할 수 있습니다. 레이아웃 종류(Grid 또는 Freeform)는 SiteView 단위로 정해지며, 한 SiteView 안의 커맨드 버튼은 모두 같은 종류를 사용합니다.
레이아웃을 추가하려면 다음과 같이 합니다.
- Grid Layout에서는 도구 모음 왼쪽 위의 Add Screen Split을 클릭합니다. Freeform Layout에서는 Add Viewer를 클릭합니다.

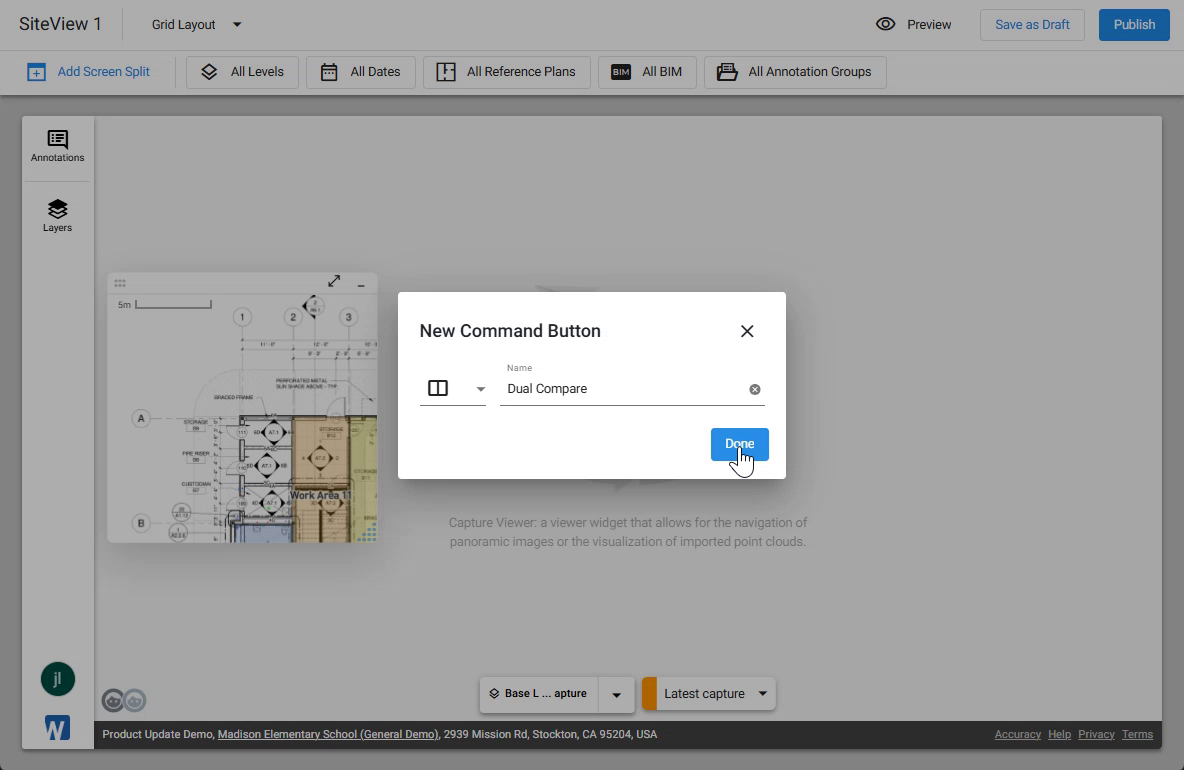

- New Command Button 대화 상자에서 분할 방식을 고르고 이름을 입력한 다음(예: Dual Compare) Done을 클릭합니다.
새 레이아웃이 왼쪽 레일에 나타납니다. 클릭하면 활성화되며 선택된 레이아웃이 강조 표시됩니다.
각 창에 표시할 내용 지정

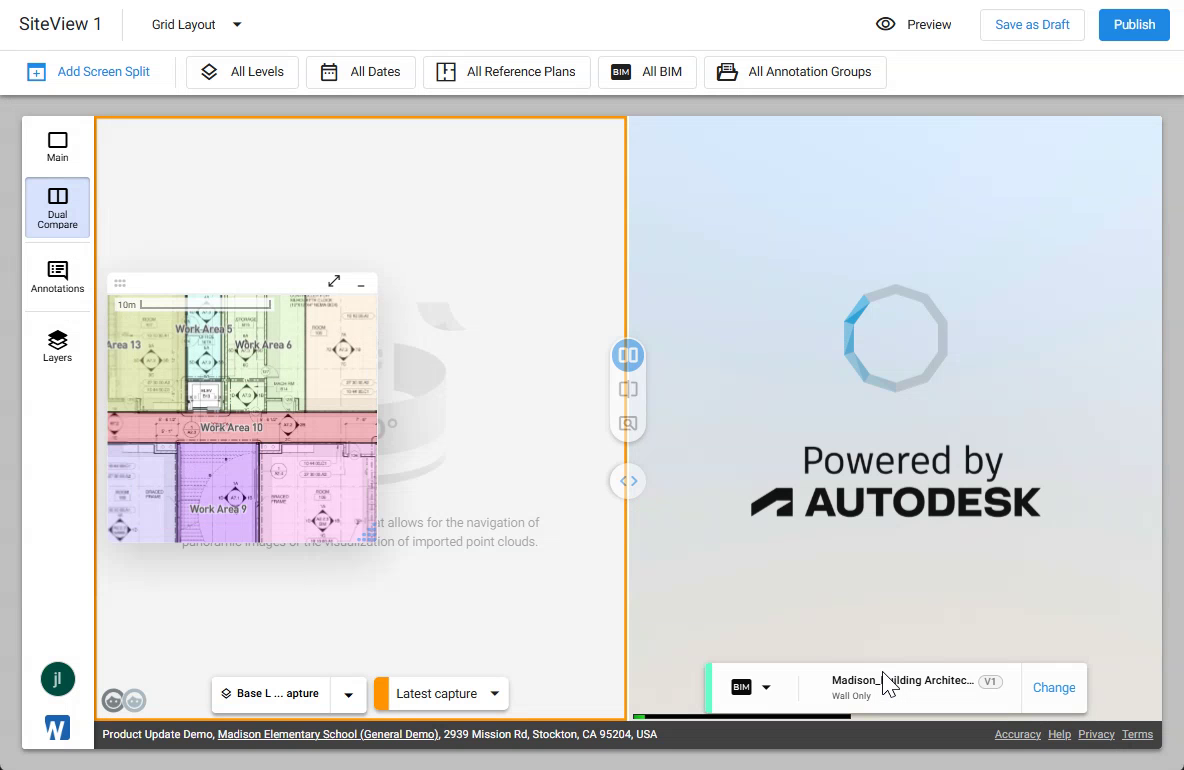

레이아웃에 창이 두 개 이상 있으면 창을 선택한 뒤(주황색 테두리가 생깁니다) 표시할 내용을 고릅니다. 각 창은 다음 세 가지 뷰어 유형 중 하나가 됩니다.
- Capture viewer — 360° 파노라마입니다. 창 아래쪽에서 기준 레이어(특정 레벨 또는 Base Level)와 캡처(Latest capture 또는 특정 날짜)를 고릅니다.
- Plan Viewer — 2D 평면도 화면입니다.
- BIM viewer — 3D BIM 모델입니다. 모델, 버전 칩(V1, V2 …), 표시 모드(예: Wall Only)를 고릅니다. 모델을 바꾸려면 Change를 사용합니다.
두 창 사이의 아이콘 묶음으로 보기 모드를 설정합니다.
- Dual camera — 동기화된 카메라 화면 두 개입니다.
- Single camera — 창들이 카메라 하나를 공유합니다.
- TwinLens — 렌즈를 짝지어 비교합니다.
- Extended view — 현재 화면을 좌우 어느 쪽으로든 옆 창까지 확장합니다.
SiteView 구성하기
New SiteView
새 SiteView를 구성하려면 다음과 같이 합니다.
- Project Admin Center에서 위쪽의 SiteViews를 클릭합니다.
- New SiteView 버튼을 클릭합니다.
- SiteView에 알아보기 쉬운 이름을 지정한 다음 Save를 클릭합니다.
- 앞 섹션의 단계에 따라 SiteView를 구성합니다. 레이아웃을 고르고, Components를 조정하고, 접근 범위를 지정하고, 커맨드 버튼 레이아웃을 추가하고, 각 창의 내용을 지정하고, 표시할 레이어를 설정합니다.
- 뷰어 사용자에게 보이는 화면을 그대로 확인하려면 Preview(오른쪽 위 눈 아이콘)를 클릭하고, 게시하지 않고 계속 작업하려면 Save as Draft를, SiteView를 공유한 모든 사용자에게 변경 내용을 반영하려면 Publish를 클릭합니다.
- SiteViews 페이지로 돌아가 브라우저 탭을 새로 고칩니다.
- 새 SiteView를 클릭해 선택합니다.
- Open SiteView 버튼을 클릭합니다.
기존 SiteView 편집
기존 SiteView를 편집하려면 다음과 같이 합니다.
- Project Admin Center에서 위쪽의 SiteViews를 클릭합니다.
- 편집하려는 SiteView를 클릭합니다.
- 필요에 따라 레이아웃, Components, 접근 범위 필터, 창 내용, 레이어를 변경합니다. Save as Draft를 누르면 변경 내용이 본인에게만 적용되고, Publish를 누르면 SiteView를 공유한 모든 사용자에게 반영됩니다.
- SiteViews 페이지로 돌아가 브라우저 탭을 새로 고칩니다.
- 해당 SiteView를 클릭해 선택합니다.
- Open SiteView 버튼을 클릭합니다.
