SiteView 개요

Cupix Vista
  • 업데이트 시간

소개

이 문서는 SiteView의 사용자 인터페이스와 프로젝트 탐색을 간소화하는 핵심 기능을 개괄적으로 소개합니다. SiteView의 기본 레이아웃과 Compare View(예: BIM Compare, Timeline Compare)를 설명하고, 업무 효율을 높여 주는 Annotations, 측정 도구, Bookmarks 같은 주요 기능도 함께 다룹니다. 자세한 내용은 이 문서 곳곳에 링크된 관련 문서를 참고하세요.

SiteView 열기

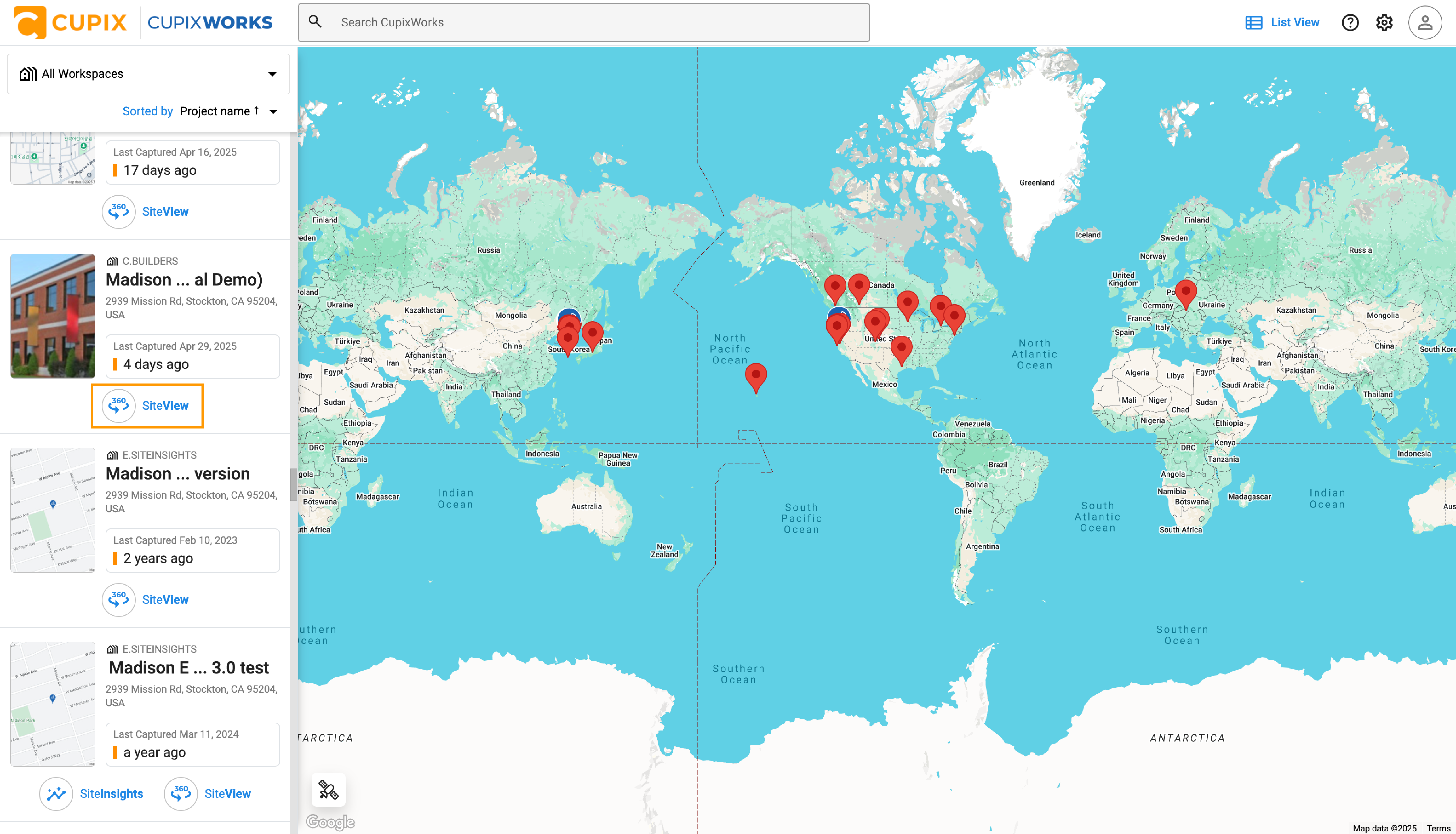

Cupix 계정에 로그인하면 기본적으로 Project Map 화면이 표시됩니다. 특정 SiteView를 열려면 살펴보려는 프로젝트의 360siteview.pngSiteView 버튼을 클릭합니다.

기본 레이아웃 개요

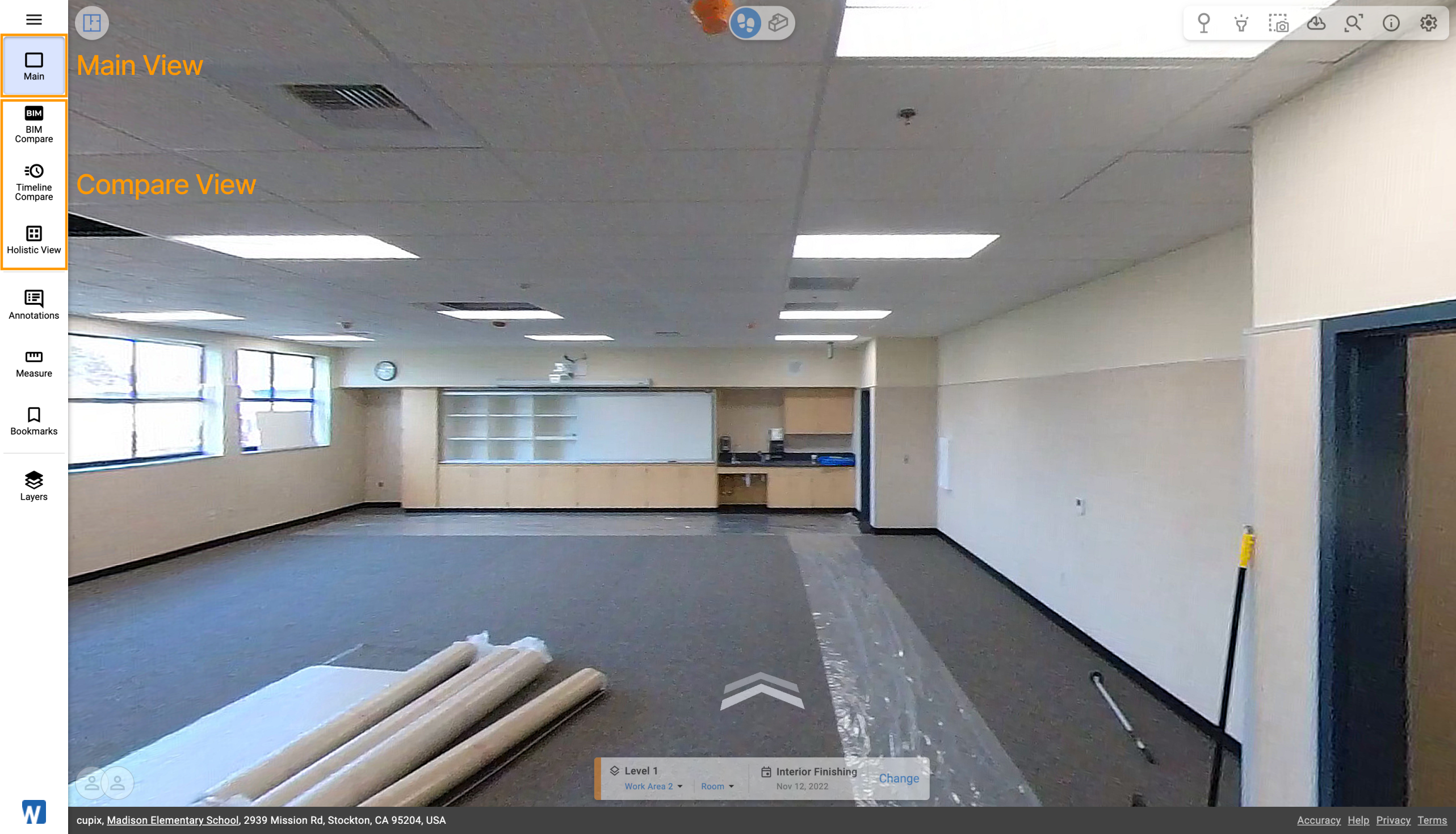

SiteView의 기본 레이아웃은 Main View와 Compare View로 구성되며, Compare View에는 BIM Compare, Timeline Compare, Holistic View 옵션이 있습니다.

Main View

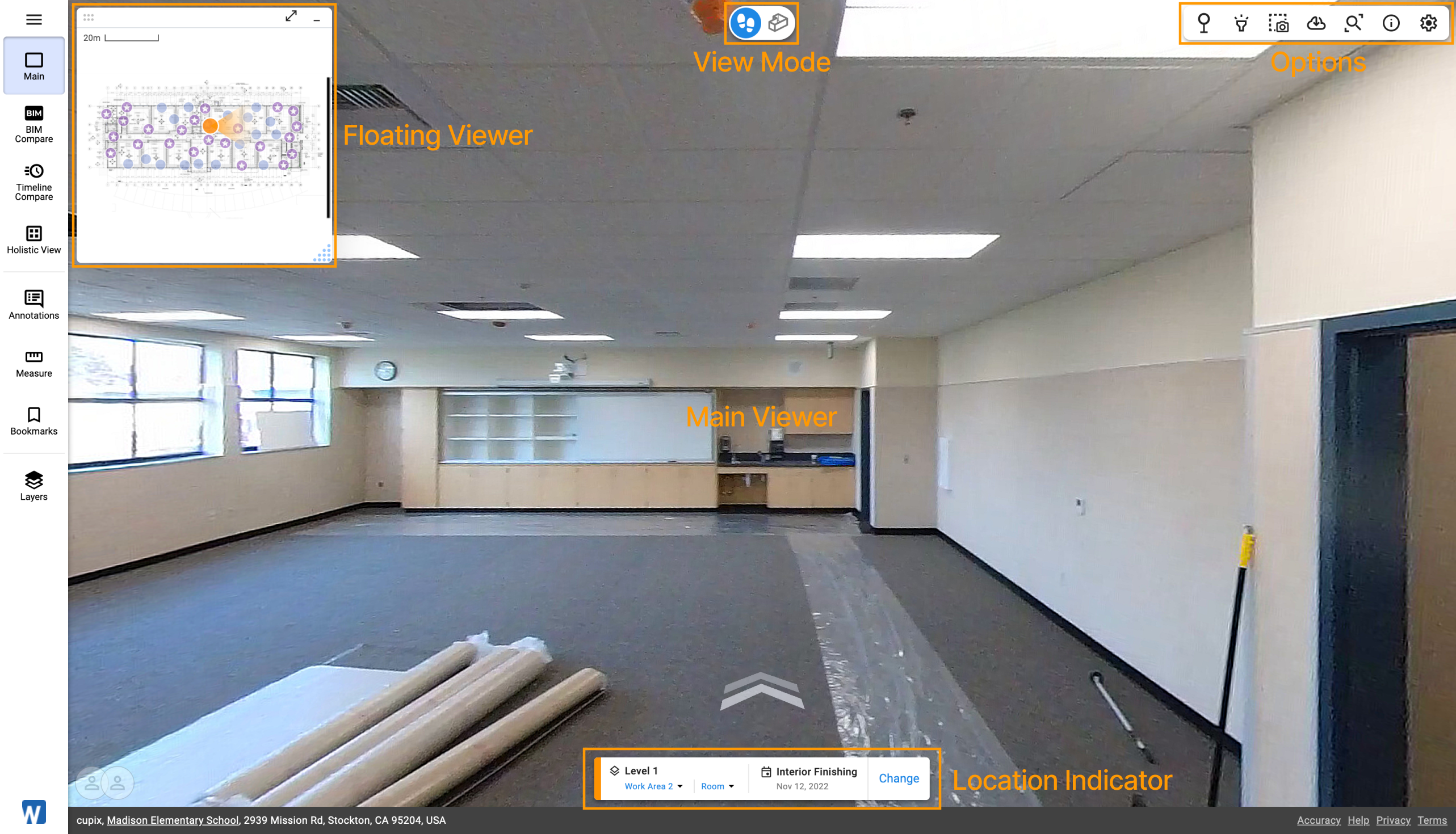

Main View에는 캡처 뷰어 하나가 표시되며 다음 요소로 구성됩니다.


  1. Main Viewer: 기본적으로 360° 파노라마를 표시하며, 가상 투어로 as-built 현장 상태를 자세히 살펴볼 수 있습니다.
  2. Floating Viewer: 기본적으로 Plan Viewer를 표시하며, 프로젝트의 참조 도면과 함께 파노라마 버블(360° 파노라마를 촬영한 위치를 나타내는 마커)을 보여 줍니다. 참조 도면에서 파노라마 버블을 선택하면 다른 촬영 지점으로 이동할 수 있습니다.
    관련 문서: Plan Viewer에서 이동하기
  3. Location Indicator: 캡처 라벨, 레벨, 날짜, 작업 구역/Room(해당하는 경우) 등 현재 캡처에 대한 정보를 표시합니다. 다른 캡처를 선택하거나, 이동하려는 작업 구역이나 Room을 검색해 선택할 수 있습니다.
  4. View Mode: 보기 옵션을 전환하며 현장 데이터를 살펴봅니다.
    • 360tour.pngFirst-Person Mode: Capture Viewer의 기본 보기입니다. 실제로 현장을 걸어 다니듯 1인칭 시점으로 360° 파노라마나 3D Dollhouse를 이동할 수 있습니다.
      관련 문서: First Person Mode에서 이동하기
    • aerialmode.pngAerial Mode: 위에서 내려다보는 시점으로 전환해 3D Dollhouse나 포인트 클라우드 전체를 확인하고 현장의 배치와 구조를 한눈에 파악합니다.
      관련 문서: Aerial Mode에서 이동하기
  5. Options: 뷰어 위에 마우스를 올리면 현재 보기 모드에서 사용할 수 있는 옵션이 뷰어 왼쪽 위에 나타납니다.

Compare View

Compare View에서는 Main View의 이동 기능을 그대로 유지한 채 BIM 모델이나 서로 다른 날짜의 캡처 등 여러 뷰어를 나란히 놓고 분석할 수 있습니다.

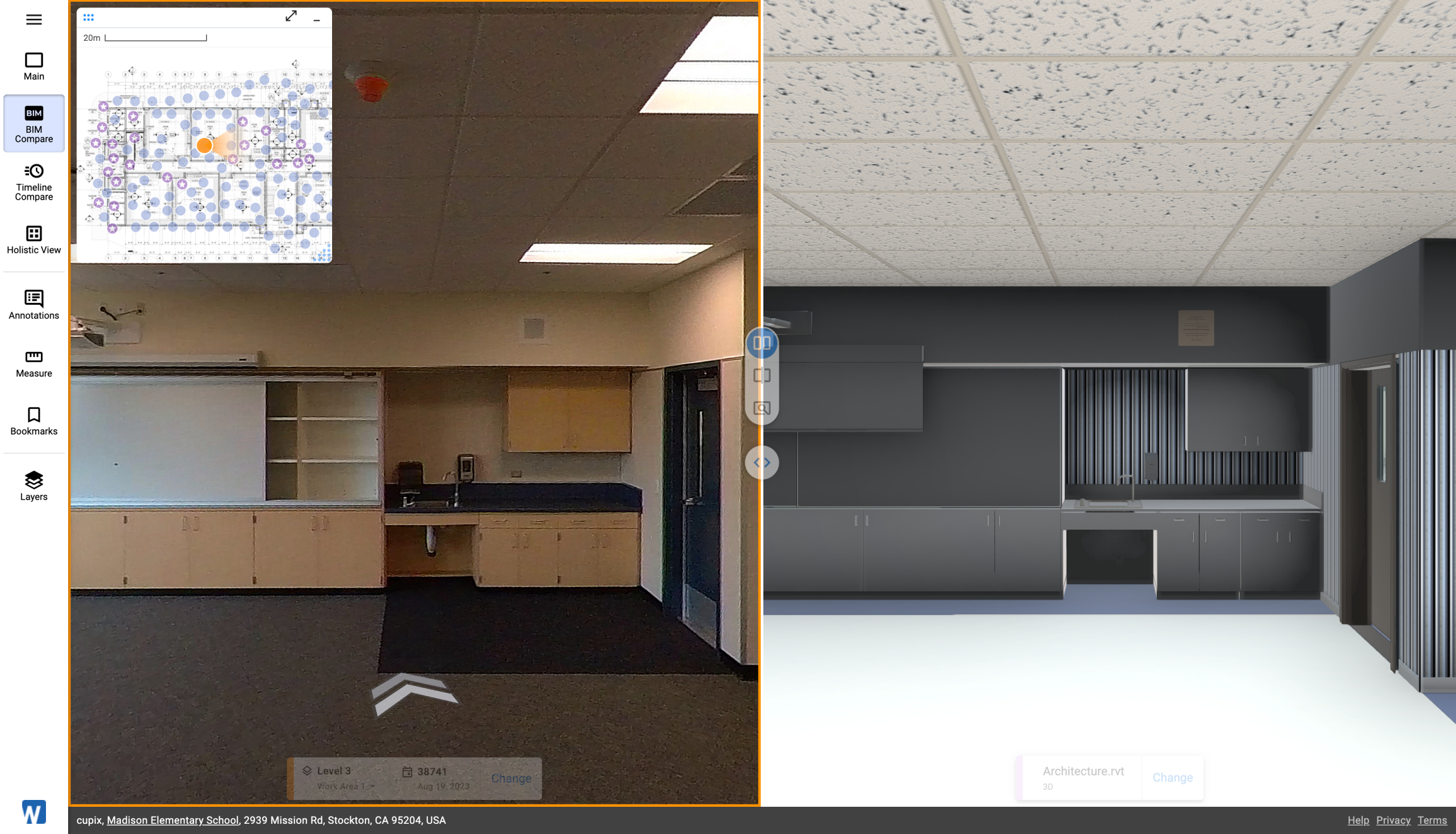

  • bimcompare.pngBIM Compare(Dual Split): 사용할 수 있는 BIM 모델을 불러와 프로젝트와 동기화합니다.
    관련 문서: BIM Compare View

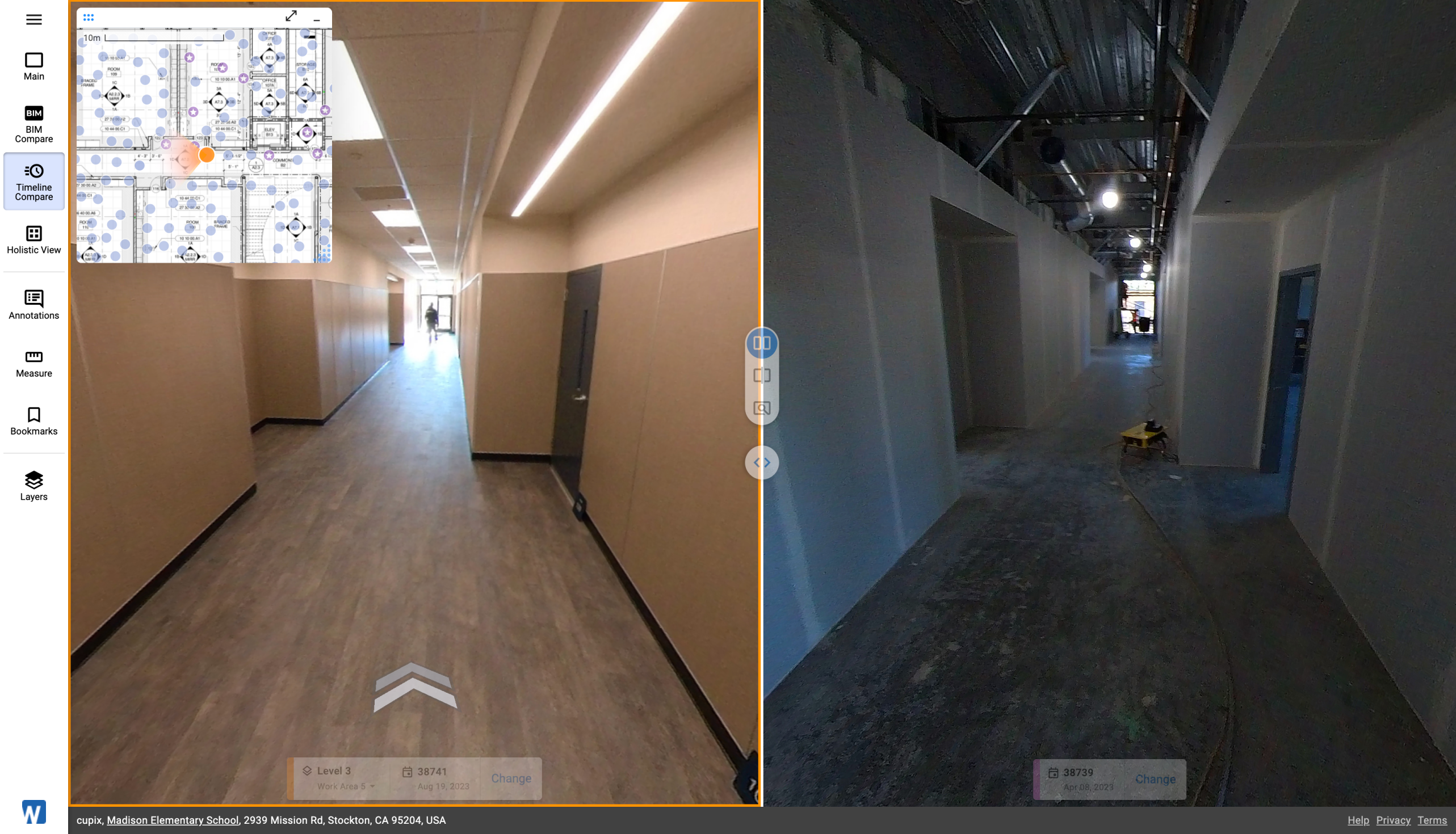

  • timelinecompare.pngTimeline Compare(Dual Split): 두 개의 창을 나란히 표시해 서로 다른 캡처 날짜를 비교하고 프로젝트 진행 상황을 추적합니다.
    관련 문서: 타임라인 Compare View

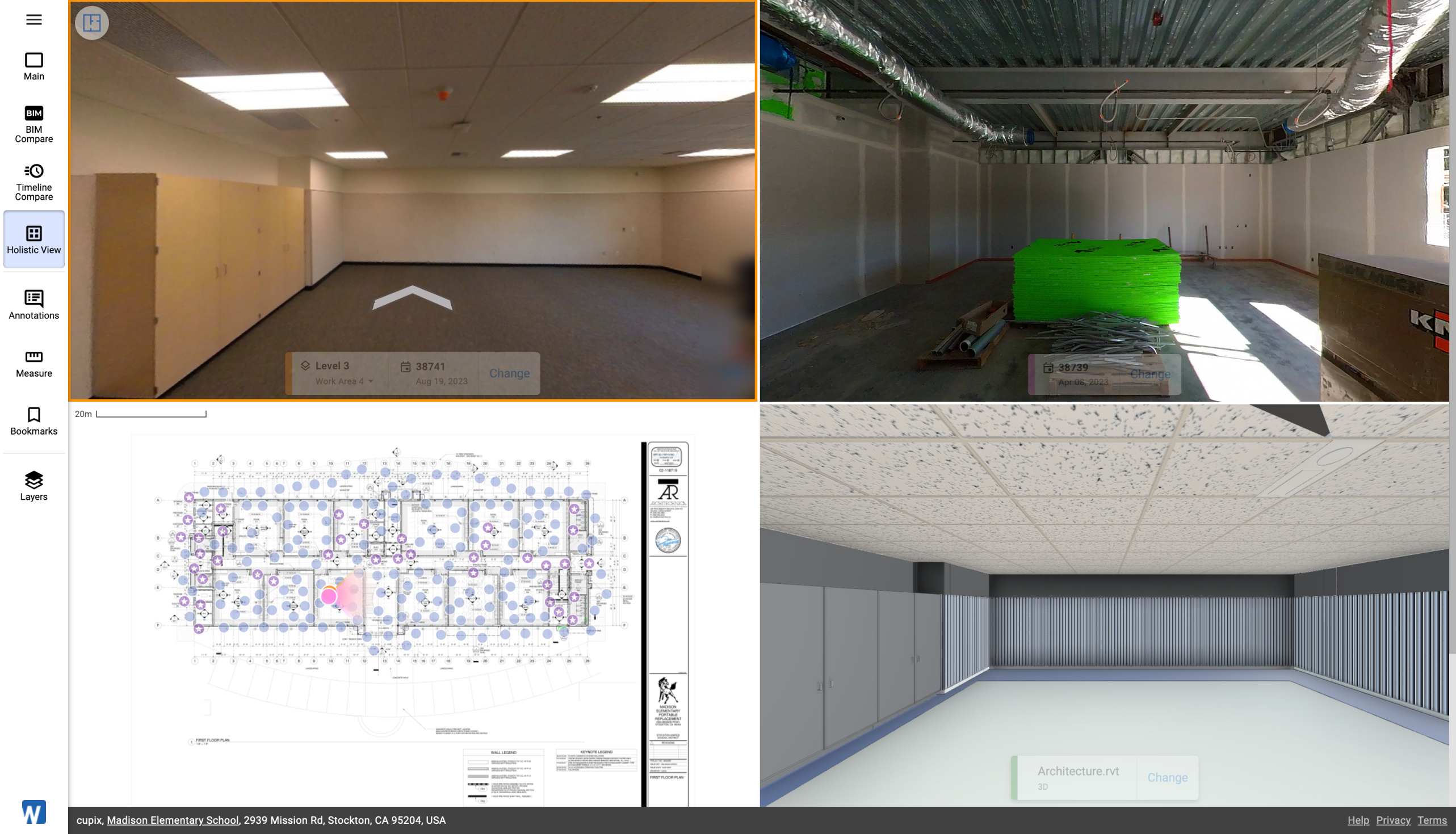

  • holistic.pngHolistic View(Quad Split): 프로젝트를 한눈에 보여 주는 네 개 패널 구성으로, 다음으로 이루어집니다.
      • 서로 다른 캡처 날짜를 보여 주는 Capture Viewer 두 개(왼쪽 위와 오른쪽 위)
      • Plan Viewer(왼쪽 아래)
      • BIM Viewer(오른쪽 아래)

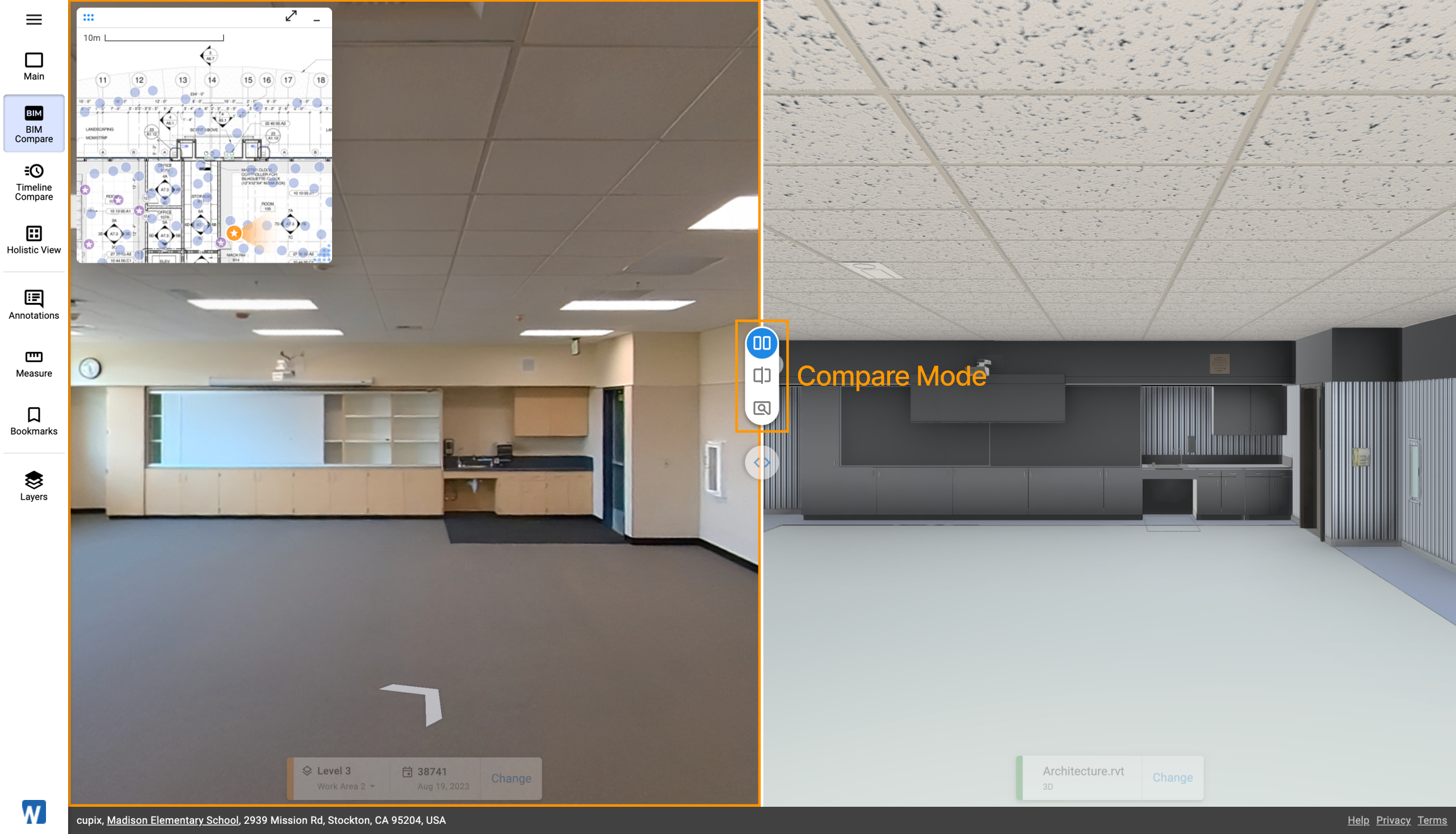

참고: Dual Split 뷰에서는 비교 모드를 전환할 수 있습니다.


  • Dual Camera: 같은 영역을 별도의 뷰어 두 개로 나란히 표시하는 기본 비교 방식입니다.
  • Single Camera: 두 화면을 겹쳐 놓고 슬라이더로 각 뷰어의 일부를 드러내는 방식입니다.
  • TwinLens: 메인 뷰어 위에 BIM이나 다른 캡처를 표시하는 이동 가능한 뷰어입니다.

관련 문서: Compare Mode 변경

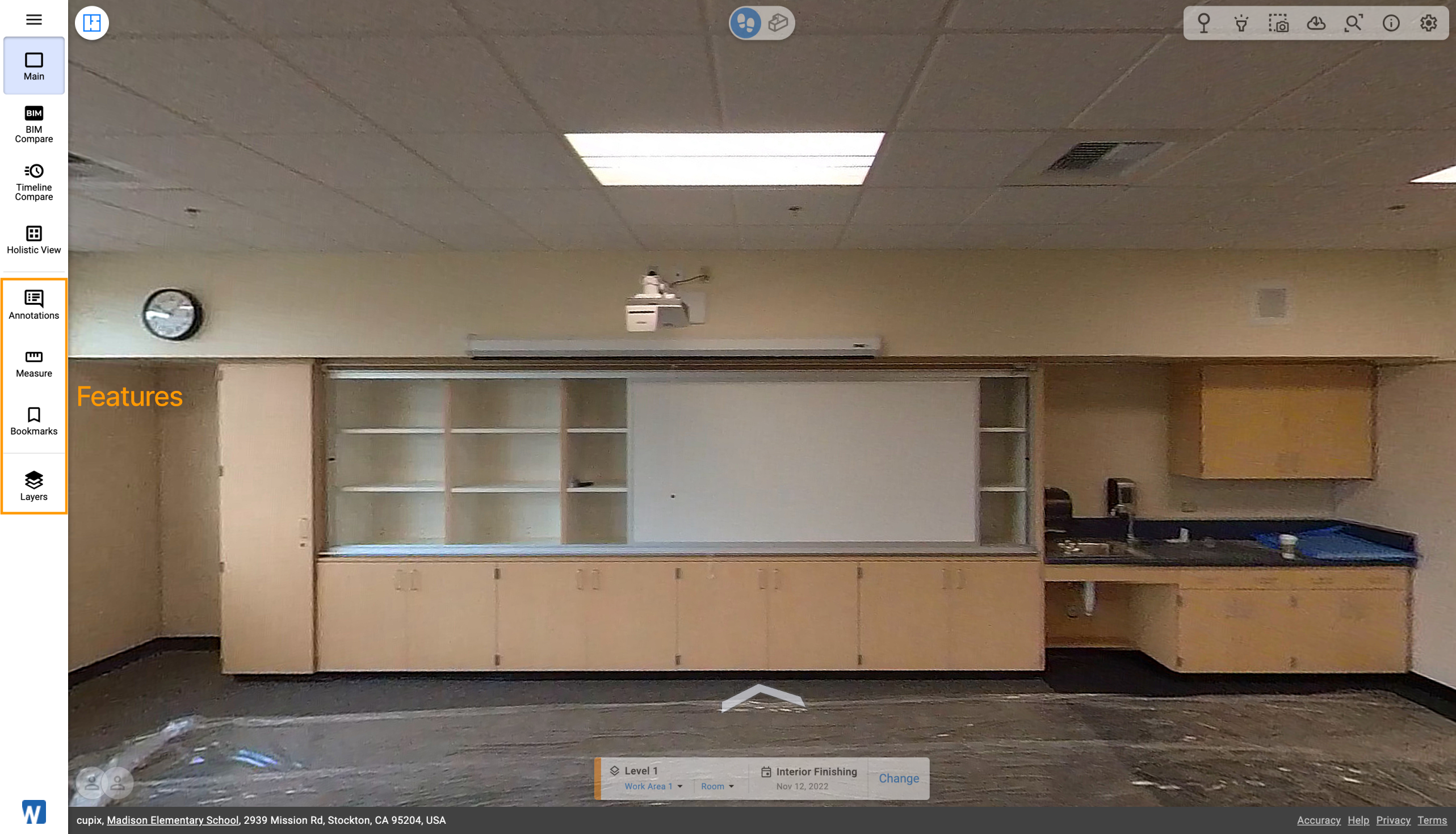

기능 개요


  • annotation.pngAnnotations: 특정 위치와 날짜에 연결된 상세 정보를 첨부 파일, 외부 링크와 함께 표시합니다.
    관련 문서: SiteView에서 Annotations 사용하기
  • omninotes.pngOmniNotes: 캡처 중에 기록한 고해상도 사진이나 음성 메모를 위치에 자동으로 연결해 표시합니다. (사용할 수 있는 OmniNotes가 프로젝트에 있을 때만 나타납니다.)
    관련 문서: OmniNotes
  • measure.pngMeasure: 뷰어 안에서 바로 거리를 측정할 수 있습니다.
    관련 문서: SiteView 측정 목록
  • bookmark.pngBookmarks: 특정 시점의 레이아웃, annotation, 레이어를 포함한 화면 상태를 저장합니다.
    관련 문서: SiteView 북마크
  • layers.pngLayers: 뷰어에서 여러 데이터 레이어를 켜고 끕니다.
